四合一不锈钢汽车排气歧管结构设计

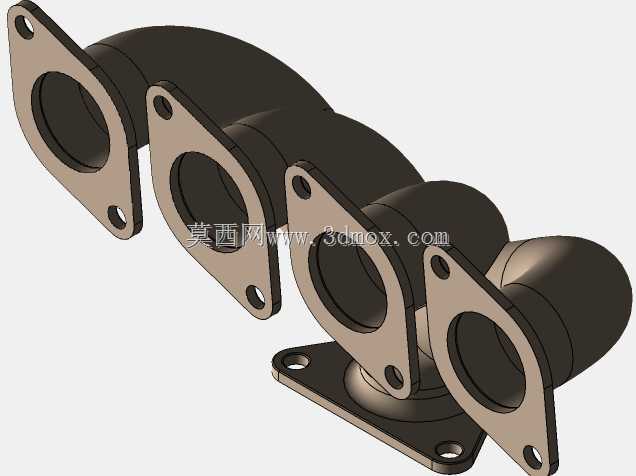

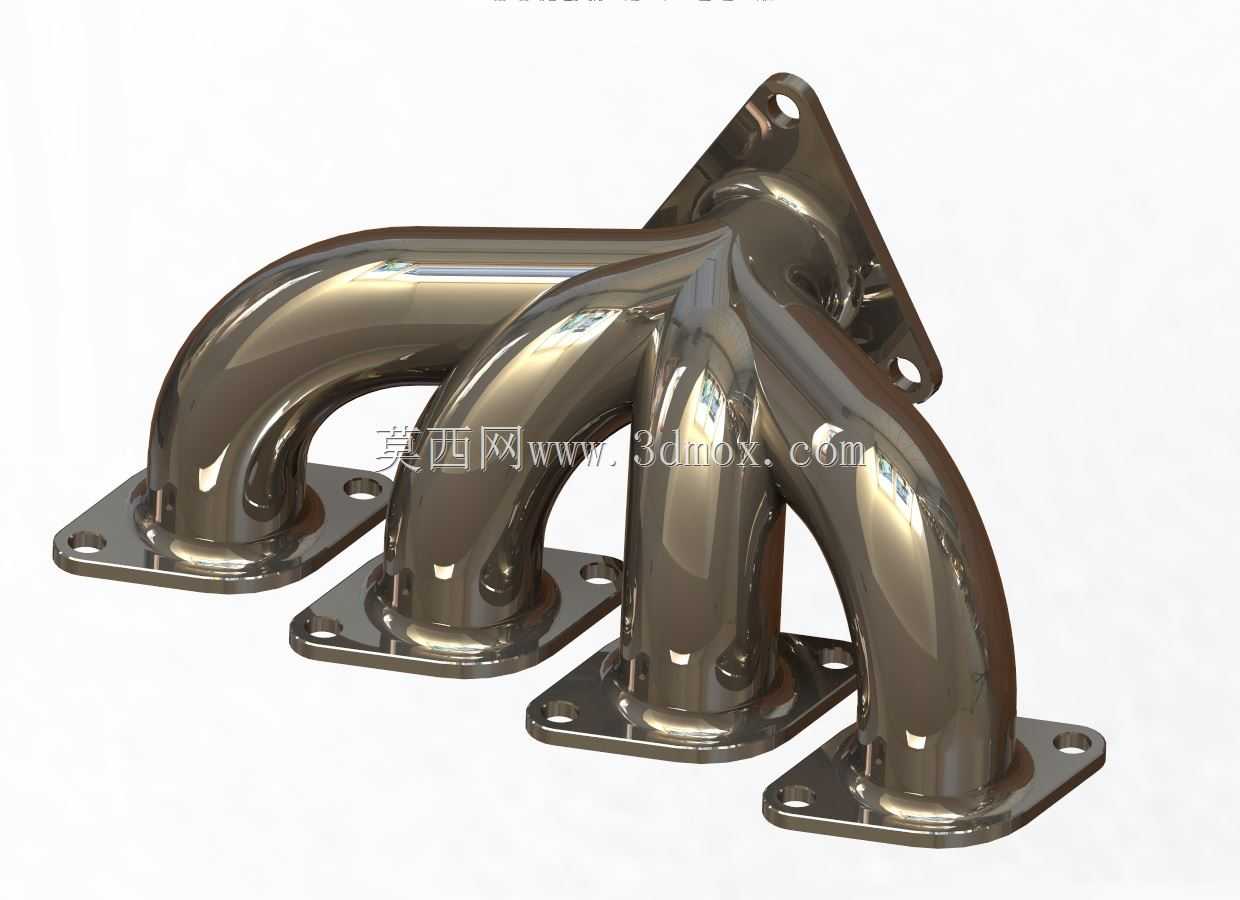

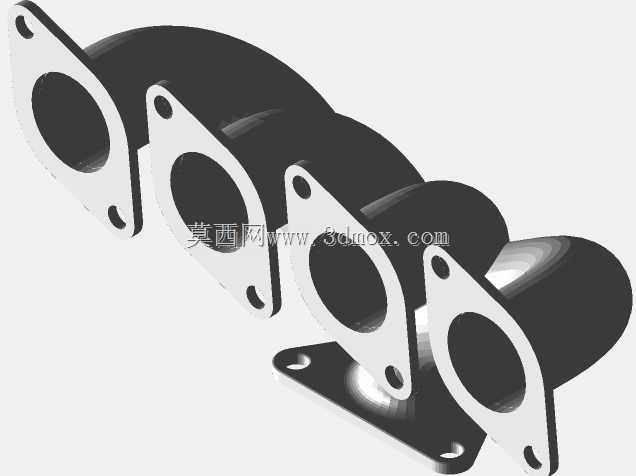

　　在汽车动力系统的进排气模块开发中，排气歧管是连接发动机气缸盖排气侧与下游排气系统的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性，甚至关系到整机动力输出曲线与排放控制效果。这款四合一结构的排气歧管，采用等长支管逐步汇流的布局，四个独立支管分别对应直列四缸发动机的四个排气口，支管弯曲弧度经过流道仿真优化，避免气流在弯折处形成涡流滞止，减少排气阻力的同时，尽可能保证各缸排出的废气到达汇流腔的行程差控制在合理范围内，避免相邻气缸的排气脉冲相互干扰，降低排气背压对气缸扫气过程的负面影响。从安装边界来看，每个支管端部都设计了带安装孔的方形法兰，法兰面的平面度公差需要控制在0.1mm以内，

　　保证与气缸盖排气面贴合时的密封性能，避免高温高压废气泄漏，法兰上的安装孔位置度公差严格匹配气缸盖的排气侧螺栓孔位，安装时无需额外调整即可对位，降低总装环节的装配难度。汇流端的三角法兰用于连接下游的三元催化器或者排气前管，法兰的密封槽结构适配金属密封垫片，能够承受排气系统最高近千度的持续工作温度，不会出现长期热循环后的密封失效问题。整体采用一体成型的流线型外壁设计，没有多余的凸起结构，既减少了发动机舱内的布置干涉风险，也能降低管路表面的应力集中点，避免长期受高温交变载荷、发动机振动共同作用下出现开裂故障。支管的壁厚设计兼顾了结构强度与轻量化需求，过厚的管壁会增加整机重量、提升排气系统热容量，延长冷启动时三元催化器的起燃时间，

　　不利于排放控制；过薄的管壁则会在高温气流冲击、发动机振动下出现疲劳损坏，因此壁厚参数经过多轮热结构耦合仿真验证，在满足1000小时台架耐久试验要求的前提下尽可能做薄。管路的弯曲半径设计充分考虑了加工工艺可行性，无论是采用不锈钢铸造还是弯管焊接工艺，都能保证内壁光滑无褶皱，避免褶皱处积存积碳、长期使用后出现流道截面积变化影响排气效率。在实际装车场景中，这类排气歧管多用于小排量自然吸气直列四缸乘用车发动机，紧凑的四合一布局能够在有限的发动机舱横向空间内完成布置，不需要额外占用过多的纵向空间，适配横置前驱车型的动力舱布局需求。不同于传统的铸铁排气歧管，这款不锈钢材质的歧管管壁更光滑，气流沿程阻力更低，同时不锈钢材料的耐热疲劳性能更优，

　　在频繁的冷热交变工况下不容易出现开裂变形，使用寿命更长。设计过程中还需要考虑排气歧管的热膨胀补偿，四个支管的弯曲走向预留了一定的热变形余量，当发动机工作时管路受热伸长，弯曲段可以通过微小的弹性变形吸收热膨胀量，避免法兰连接处承受过大的热应力导致密封垫片压溃或者螺栓断裂。汇流腔的容积设计经过匹配计算，既不能过大导致排气脉冲能量衰减过快影响涡轮响应（如果是增压机型），也不能过小导致各缸排气干扰加剧，自然吸气机型下这个容积参数需要匹配发动机的常用转速区间，保证中低转速下的排气惯性效应能够辅助提升气缸充气效率。每个支管的法兰安装面都设计了微小的卸荷槽，分散螺栓拧紧时法兰面的应力，避免法兰边缘出现翘曲影响密封。从建模角度来看，这类管路类零件的建模需要先搭建流道中心线骨架，根据各缸排气口位置、汇流端法兰位置确定中心线的走向与弯曲参数，再基于中心线扫描生成实体，之后添加法兰、安装孔、倒角等细节特征，建模过程中需要全程校验各部位的壁厚均匀性，避免出现局部壁厚突变导致的应力集中，同时要检查管路与周边发动机附件、舱内结构的最小间隙，保证热态下不会出现运动干涉。
