乘用车铝合金轮毂组结构设计方案

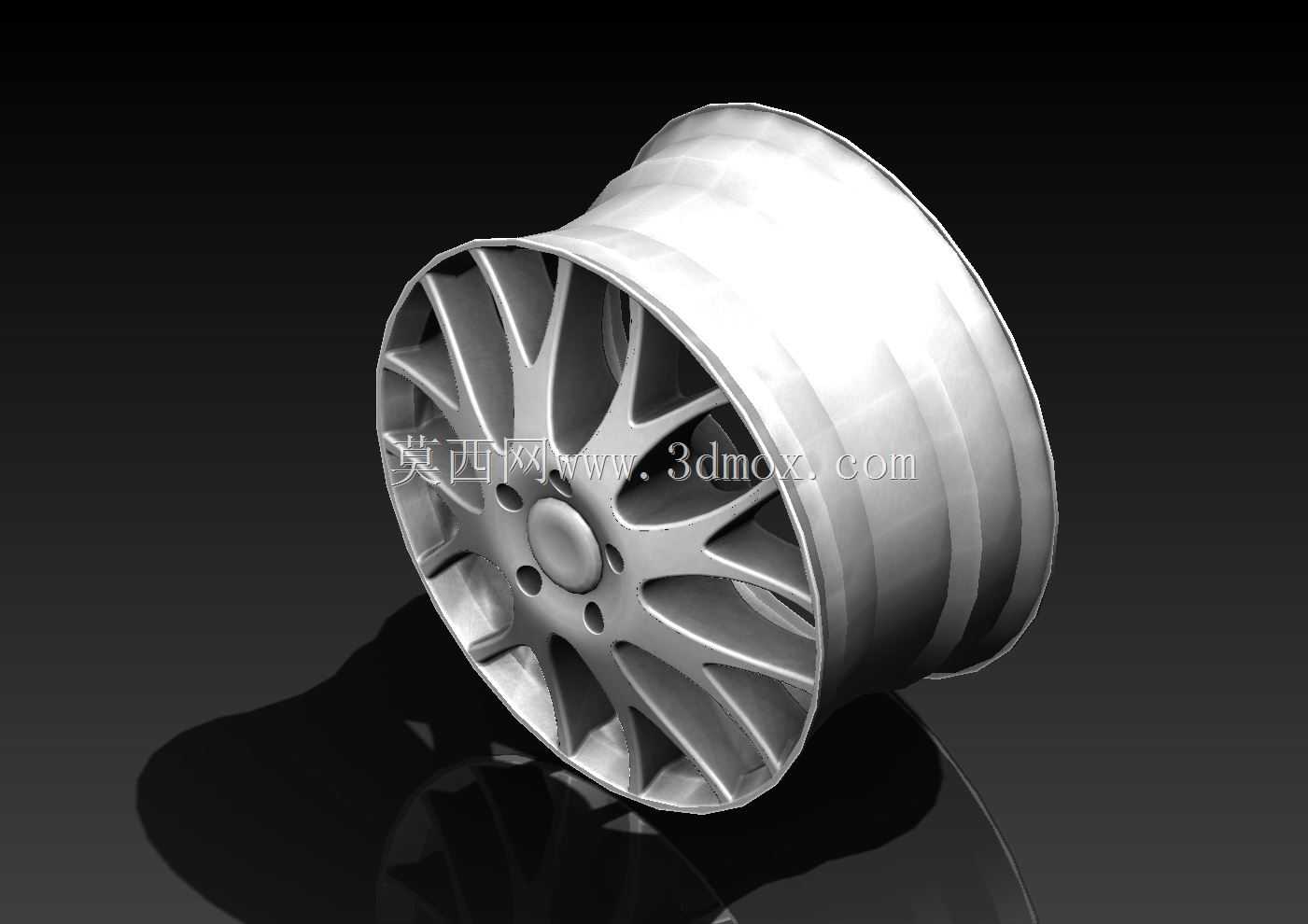

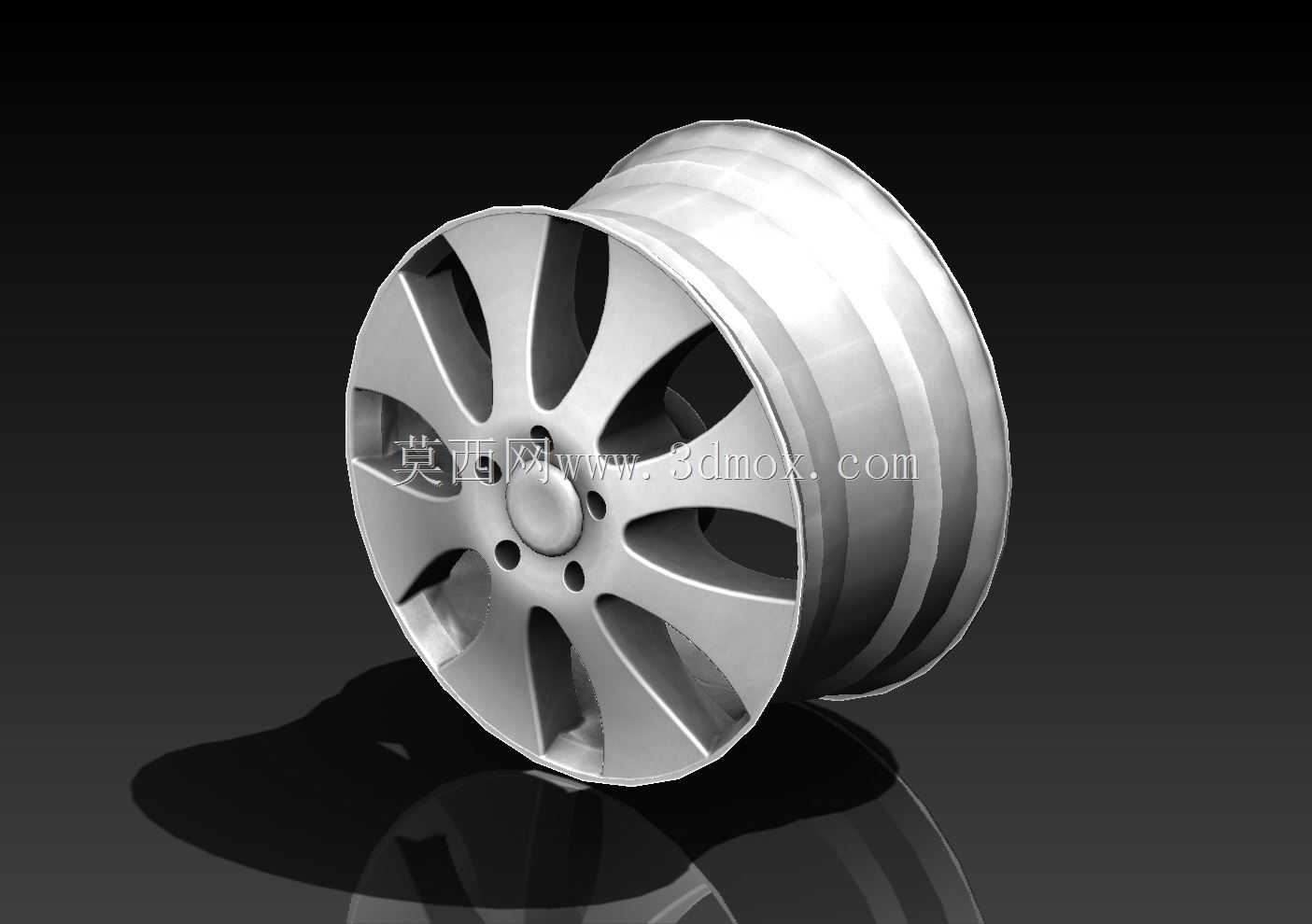

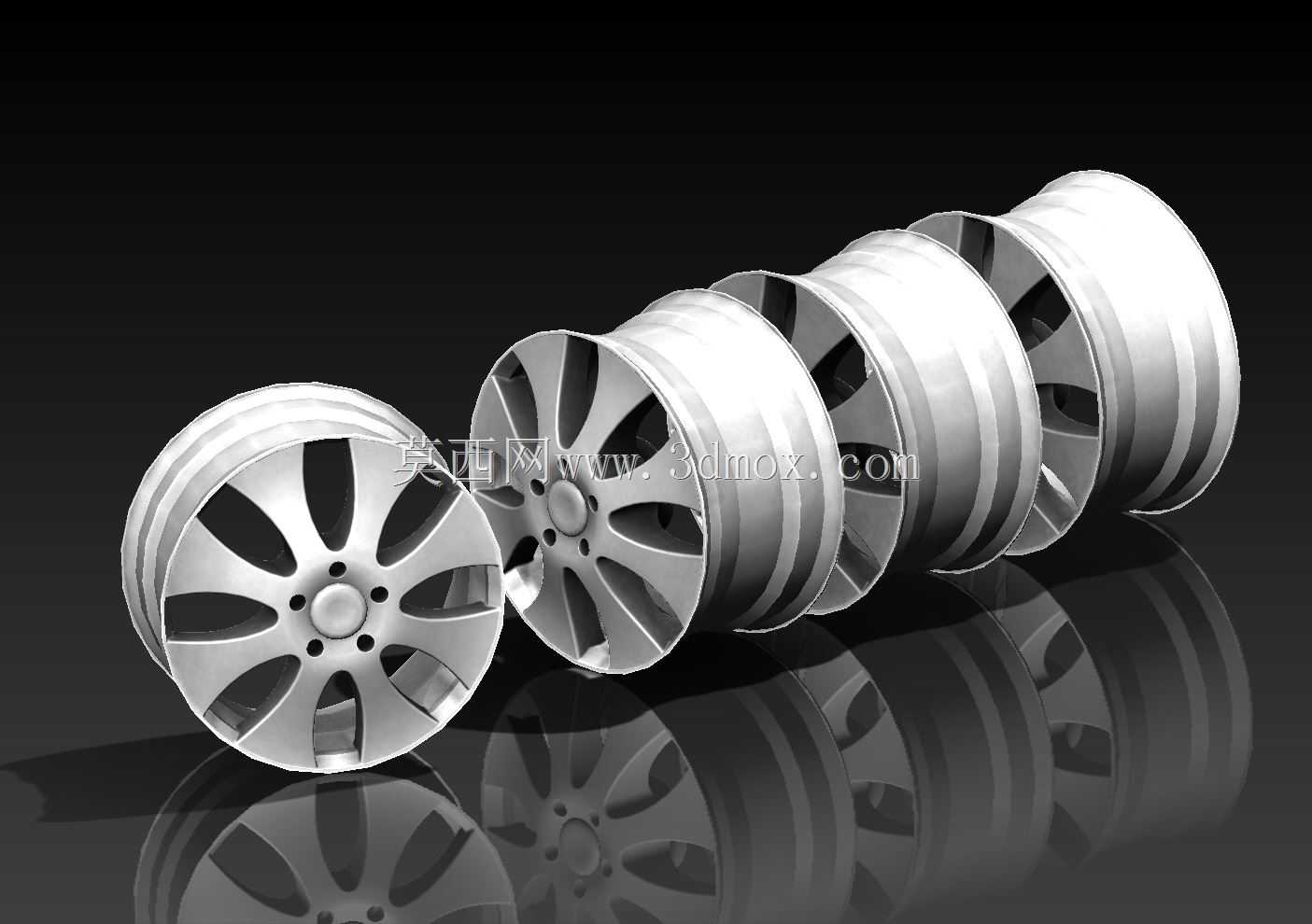

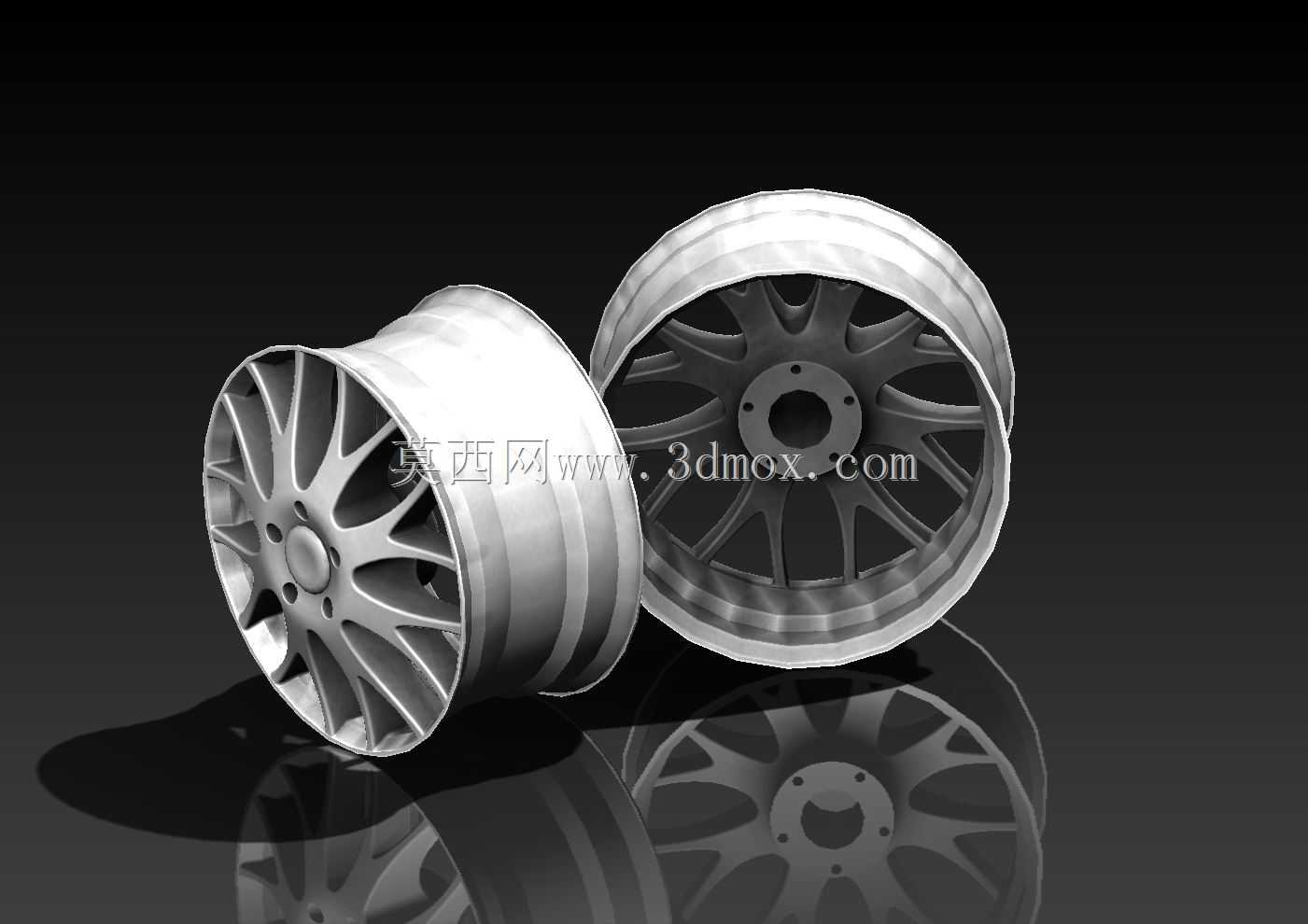

　　这套轮毂结构方案面向常规家用乘用车开发，适配主流紧凑级与中型轿车的底盘安装需求，核心围绕日常道路行驶的承载、散热、动平衡要求展开设计，整套组件包含四只同规格轮毂，可直接对应车辆四个车轮的安装位，无需额外做结构适配调整。从实际装车场景来看，这类轮毂主要承担车身载荷传递、轮胎固定支撑、制动系统散热的核心作用，日常行驶中需要承受起步、制动、过弯时的多向交变载荷，同时还要兼顾非铺装路面小幅度冲击的耐受能力，因此在结构设计阶段首先对轮辐的受力路径做了优化，十辐式的轮辐布局并非单纯的造型选择，每根轮辐的截面都做了渐变处理，靠近轮毂中心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，既保证了中心安装区域的结构强度，

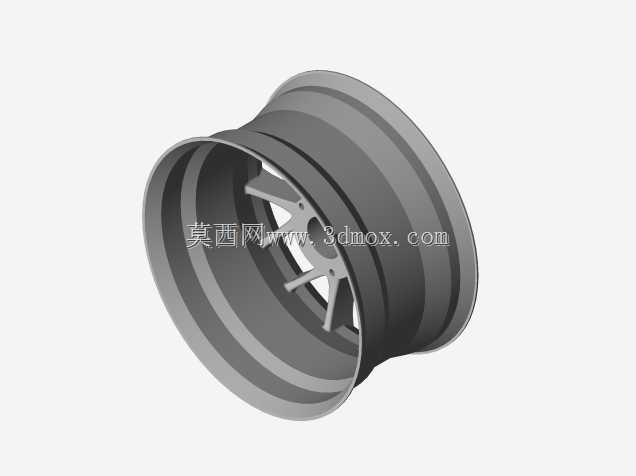

　　也能在轮辋受冲击时通过轮辐的微量形变分散应力，避免应力集中导致的轮辐断裂问题。轮辋部分采用常规的深槽式结构，适配市面上主流的子午线真空轮胎安装，轮缘位置做了加厚的翻边处理，车辆在低胎压状态下行驶或者过路肩时，加厚的轮缘可以避免轮辋直接磕碰变形，同时轮辋内侧的气门嘴安装位做了沉台设计，安装常规橡胶气门嘴或者金属气门嘴时都不会突出轮辋内侧平面，避免车辆行驶中气门嘴被制动系统或者路面飞溅物剐蹭损坏。中心安装区域的孔位布局严格遵循乘用车通用的安装规范，中心定位孔的尺寸适配多数家用车的轴头直径，周围的螺栓孔采用均匀分布的五孔布局，孔位周边做了局部加厚的凸台结构，螺栓拧紧时的压紧力可以通过凸台均匀分散到整个中心座区域，

　　不会因为局部压应力过大导致安装面变形。在散热设计上，轮辐之间的镂空间隙经过尺寸核算，车辆行驶时迎面气流可以通过镂空区域直接冲刷制动卡钳与制动盘，带走制动过程中产生的热量，避免长距离制动时制动系统温度过高导致的制动效能衰减，同时镂空区域的边缘都做了圆角过渡处理，既减少了机加工过程中的应力集中问题，也能降低车辆高速行驶时轮辐边缘切割气流产生的风噪。整套轮毂的安装边界尺寸做了严格控制，轮辋的宽度、偏距参数都适配常规家用车的翼子板内空间，装车后轮胎不会突出翼子板，也不会在转向过程中剐蹭翼子板内侧或者悬挂摆臂，轮辋内侧的凹陷空间预留了足够的制动系统避让位，即使后期改装大尺寸的制动卡钳也能有充足的安装空间，不会出现轮毂与卡钳干涉的问题。

　　从生产工艺适配的角度来看，这套结构既适配低压铸造的生产工艺，也可以通过锻造工艺生产更高强度的版本，轮辐与轮辋的连接位置都做了大圆弧过渡，铸造过程中金属液可以顺畅填充模腔，不会出现冷隔、缩孔等铸造缺陷，机加工阶段的定位基准选在中心安装孔与轮辋内侧的加工面，一次装夹就可以完成所有安装面、螺栓孔的加工，有效控制加工后的形位公差，保证成品轮毂的动平衡精度，装车后高速行驶不会出现异常抖动的问题。表面处理的结构预留上，轮辐的正面做了平整化设计，既可以做常规的亮面车削处理，也可以做喷涂、电镀等不同的表面工艺，轮辐背面的非外观面则保留了足够的涂层厚度空间，喷涂防腐涂层时不会因为间隙过小导致涂层堆积，提升轮毂在雨雪、融雪剂等腐蚀环境下的使用寿命。
