双坡式轻钢桁架屋面支撑框架结构

　　这套金属桁架结构主要面向小型民用建筑、临时仓储棚、户外作业遮阳遮雨棚、厂区临时物料存放区的屋面支撑场景，核心作用是作为屋面围护材料的承重基底，将屋面荷载均匀传递至下部立柱与基础，同时兼顾结构自重控制与抗风、抗积雪的力学性能要求。从实际工程落地角度看，这类桁架结构相比实腹式钢梁，能在同等跨度下减少30%以上的钢材用量，杆件以轴向受力为主，材料强度利用率更高，适合跨度在6到12米之间的无中柱开阔空间搭建，避免室内立柱影响空间使用效率。

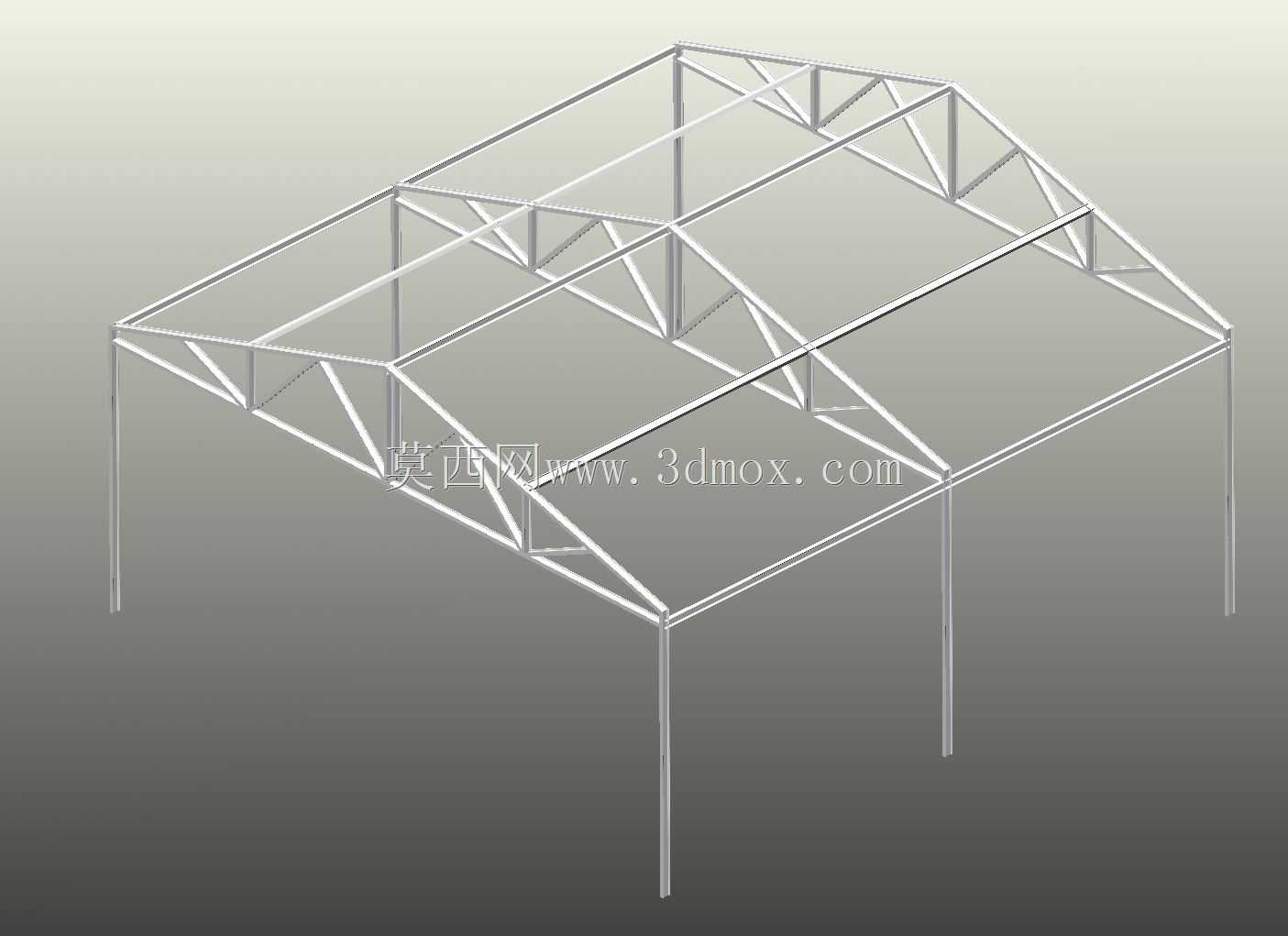

　　设计层面采用了经典的三角形豪式桁架逻辑，上弦杆按照双坡排水的坡度做折角处理，坡度取值控制在1:10到1:8之间，既满足屋面排水的流速要求，避免雨季屋面积水渗漏，也不会因坡度过大导致屋面围护材料安装难度提升。腹杆采用连续三角形布置，相邻腹杆与弦杆的连接节点全部做共点处理，避免节点偏心产生附加弯矩，所有杆件均采用等边角钢或矩形冷弯薄壁型钢，截面选型按照屋面恒载、活载组合验算，上弦杆按压弯构件验算平面内与平面外稳定，下弦杆按受拉构件控制长细比，腹杆根据受力方向分别按压杆、拉杆做长细比限值控制，保证结构在常规风雪荷载下不会出现失稳变形。

　　结构的安装边界需要重点关注，下部立柱与桁架端部的连接采用铰接节点，通过节点板配合螺栓固定，既可以释放温度变形产生的附加应力，也能降低基础不均匀沉降对结构整体的影响；桁架单元的分段长度控制在3米以内，方便现场人工搬运与拼接，不需要大型吊装设备即可完成组装，适合交通不便的郊野场地或者厂区内部不停产改造场景。相邻两榀桁架之间设置了三道水平系杆，分别位于屋脊、两侧檐口位置，同时在桁架端部设置垂直支撑，保证整个结构体系的空间稳定性，避免单榀桁架出现平面外倾覆的风险。

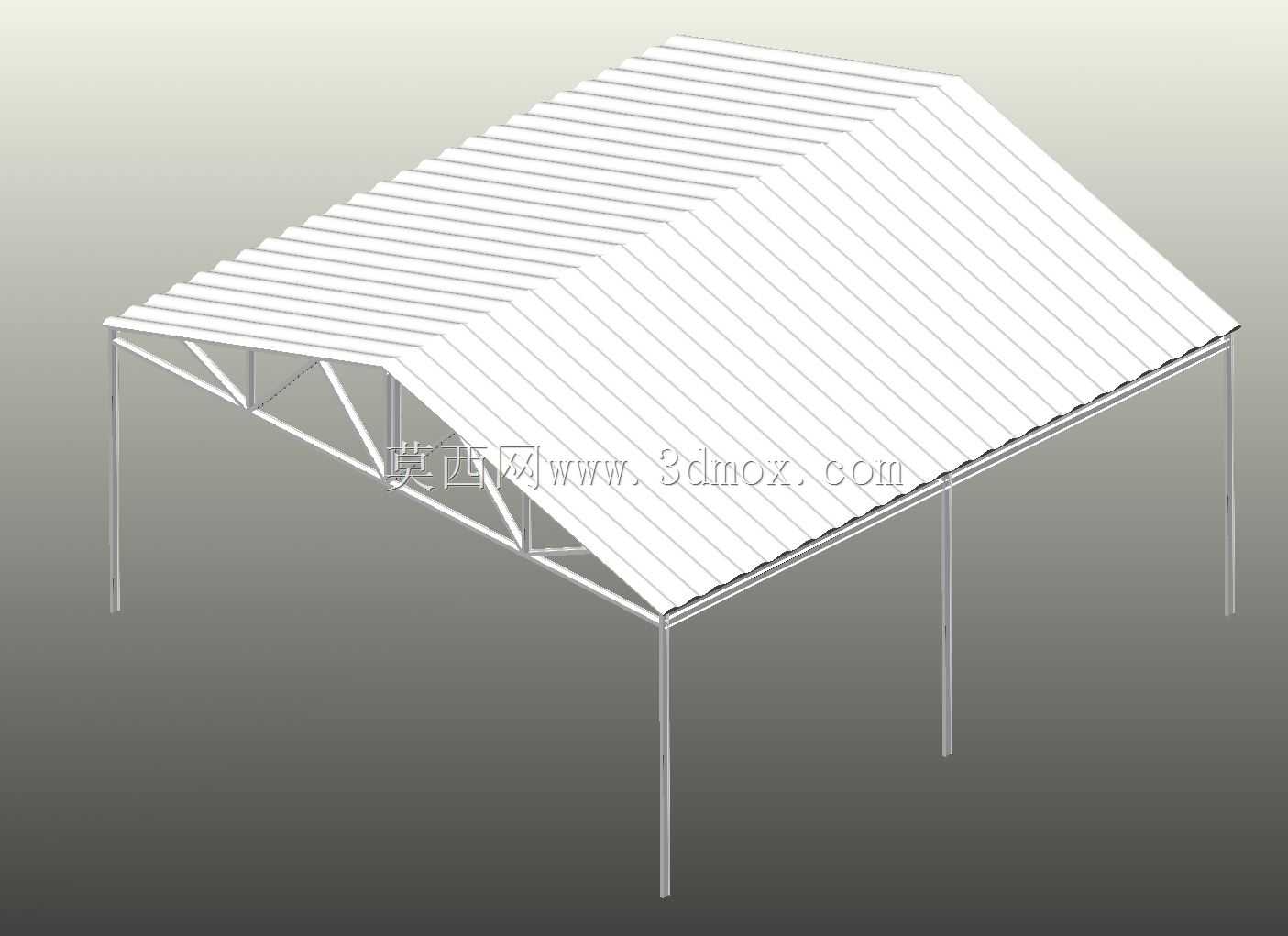

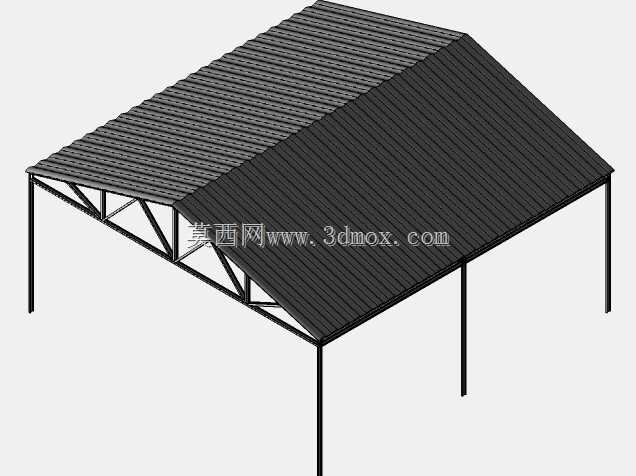

　　从实际使用的适配性来看，这套框架可以兼容彩钢瓦、阳光板、夹芯板等多种屋面围护材料，上弦杆预留的螺栓孔间距按照常规围护材料的安装模数设置，现场不需要二次打孔即可直接固定围护件；结构整体的防腐处理采用热浸镀锌工艺，杆件焊接位置在镀锌前做打磨除锈处理，镀锌层厚度满足户外使用15年以上的防腐要求，不需要频繁做防腐维护，降低后期运维成本。如果是用于沿海高盐雾区域或者高腐蚀厂区环境，也可以在镀锌层基础上额外增加环氧富锌底漆与聚氨酯面漆涂层，进一步提升结构的耐腐蚀寿命。

　　建模过程中对所有节点的连接间隙做了精准控制，杆件之间的相贯线切割角度完全匹配实际加工要求，导出的工程图可以直接用于杆件下料切割，不需要二次调整尺寸；结构的所有杆件截面参数都做了参数化关联，如果需要调整跨度或者坡度，只需要修改对应参数即可快速生成新的结构模型，大幅缩短同类型项目的设计周期。需要注意的是，现场安装时需要先将所有桁架单元在地面拼装完成后再整体吊装就位，避免高空散装产生的节点安装误差，立柱底部的基础需要按照结构总荷载做预埋螺栓定位，保证螺栓位置与桁架端部节点板的孔位完全对齐，避免强行安装导致结构产生初始内应力。
