日常做设备机架组装、型材框架搭建、钣金柜体拼接的时候,这类直角折弯的连接角件是出镜率极高的紧固件,很多刚入行的结构设计新人容易忽略这类小零件的细节设计,往往直接调用标准件库的模型,实际装配时才发现孔位不对、安装干涉、承重不足的问题。先从实际应用场景说起,这类角件常见的使用场景覆盖了铝型材框架的直角拼接、钣金机柜的侧板与底板连接、小型设备机脚的支撑加固、电气安装板的垂直固定,甚至家装领域的木质柜体直角加固也会用到同结构的零件,只是材质从钢材换成了锌合金或者不锈钢。从功能特性上看,这类双片垂直折弯的角件,核心作用是替代焊接实现两个垂直面的可拆卸刚性连接,相比焊接工艺,用角件连接不需要做焊后打磨、表面处理返工,拆装维护方便,

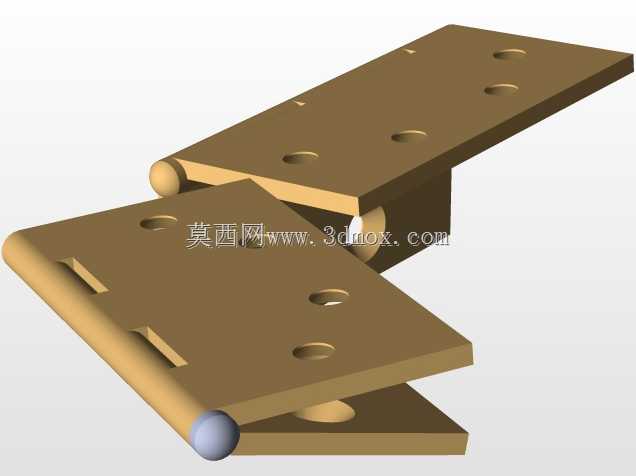

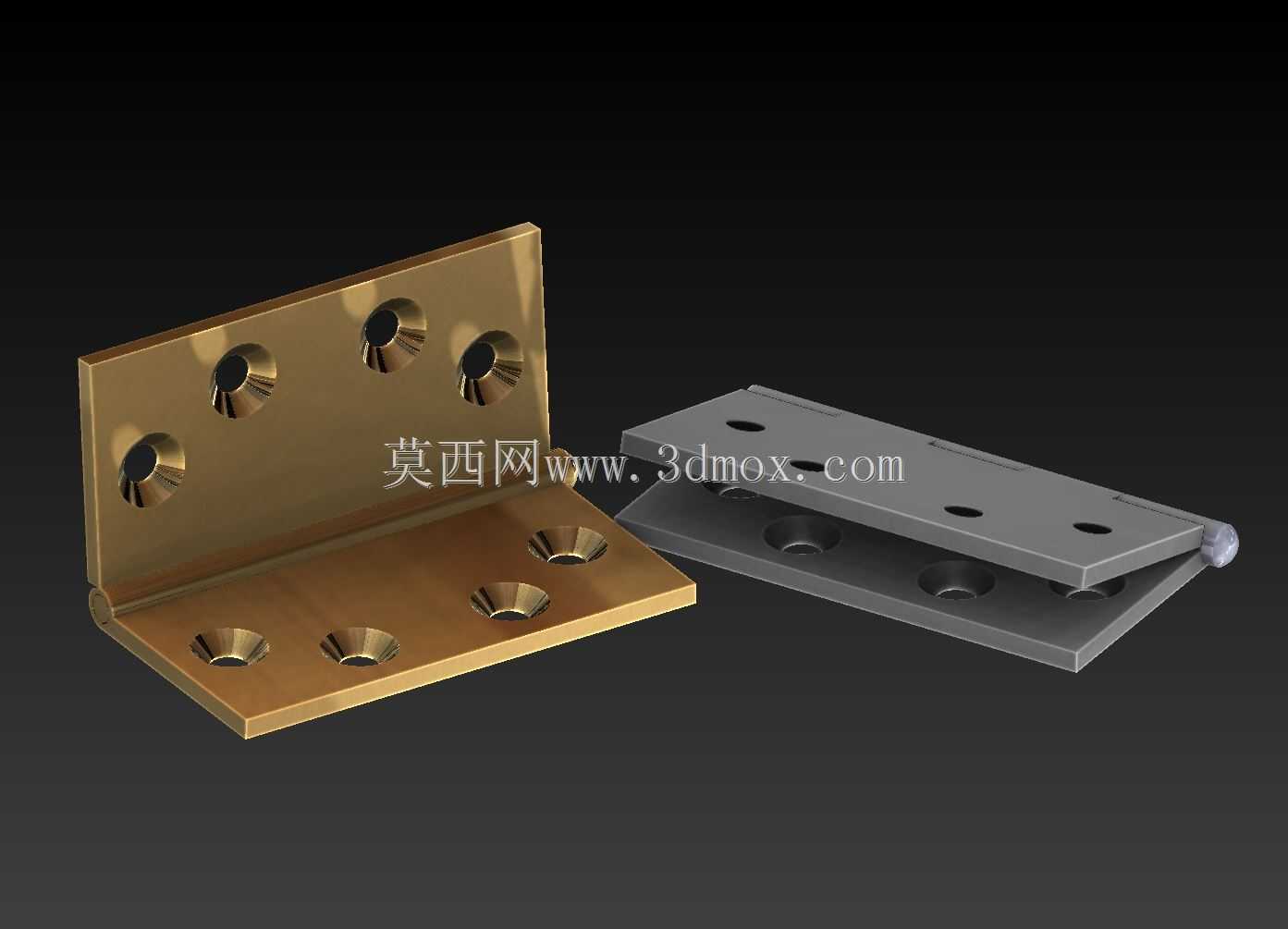

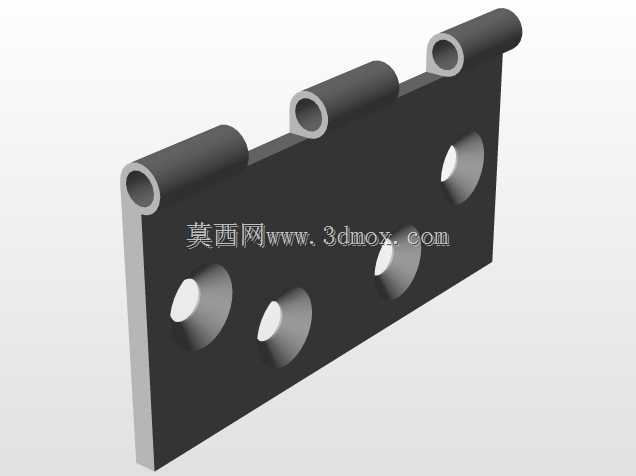

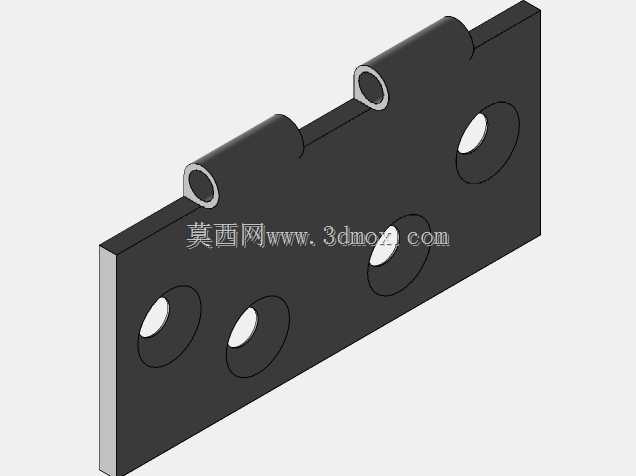

对现场装配工人的技能要求更低,批量装配时的一致性更好。设计这类角件的时候,首先要确定的是折弯内R角,不同厚度的板材折弯R角有对应的工艺下限,比如2mm厚的冷轧钢板折弯,内R角不能小于板厚,否则折弯处会出现应力集中开裂的问题,很多新手建模时直接做直角折弯,实际生产时根本折不出来,或者折出来的零件折弯处有微裂纹,承重后容易断裂。然后是安装孔的设计,图里的角件两个安装面都做了沉孔设计,这个细节是为了让沉头螺丝安装后螺丝头不突出安装面,避免后续装配其他零件时出现干涉,沉孔的深度要匹配对应规格沉头螺丝的头部高度,比如M5的沉头螺丝,沉孔深度要做到3mm左右,保证螺丝锁紧后端面和角件表面齐平,同时沉孔下方的通孔直径要比螺丝大0.5-1mm,
预留装配时的位置公差,避免孔位对不上装不上螺丝。再说到安装边界的问题,这类角件的两个翼板长度不需要做的完全一致,要根据实际安装空间调整,比如安装在铝型材槽内的角件,翼板宽度不能超过型材槽的内部宽度,否则放不进去;如果是用在承重部位,翼板上的安装孔数量要根据承重计算,单个M5的沉头螺丝在钢材上的锁紧剪切力大概能到2kN左右,要是单个角件需要承受10kg以上的静载荷,每个翼板至少要布置3个安装孔,分散受力避免单个螺丝受力过大滑牙。还有一个容易被忽略的设计点是折弯处的避空,很多人设计的角件两个翼板是完全垂直贴合折弯,实际装配时两个被连接的板材边缘如果有毛刺或者焊接焊疤,角件折弯处的直角会顶到零件边缘,导致两个连接面贴不紧,出现装配缝隙,所以建模时要在折弯内角处做一个小的让位缺口,或者把折弯内R角稍微做大一点,避开零件的棱边,保证装配时两个面能完全贴合。从材质选择上,普通设备用的角件一般选冷轧钢板表面镀彩锌,防锈能力足够成本也低;如果是用在户外或者潮湿环境的设备,要选304不锈钢材质,不需要额外表面处理就能防锈;如果是对重量有要求的轻量化设备,也可以用铝合金板材折弯做硬质氧化处理,重量比钢件轻三分之二,只是承重能力会稍差一些。实际选型的时候,不能只看孔位数量,还要核算角件的板厚,比如轻型的框架连接用1.5mm厚的板就足够,要是用在设备底部的支撑脚连接,板厚至少要到3mm,避免设备运行时的振动导致角件变形。另外安装孔的间距也要符合常用型材的孔距标准,
比如欧标4040铝型材的中心孔距是20mm,角件上的孔位间距就要对应做20mm,才能直接和型材上的预置安装孔对齐,不需要现场重新打孔。很多人做三维建模的时候,容易把沉孔的方向搞反,沉孔必须开在螺丝拧入的那一侧,也就是角件和被连接件贴合的反面,要是沉孔开在贴合面那一侧,螺丝头就会把角件顶起来,根本贴不紧被连接面,这个低级错误在新人的模型里经常出现。还有折弯的展开尺寸计算,不能直接用两个翼板的长度相加,要扣除折弯系数,不同板厚、不同折弯R角对应的折弯系数不一样,比如2mm冷轧板90度折弯,折弯扣除量大概是3.5mm,展开下料的时候要把这个量扣掉,否则折出来的零件翼板长度会比设计尺寸大,装不上对应的安装位。这类角件虽然是很小的结构件,但在整套设备里的用量往往很大,一台标准的铝型材框架设备可能会用到几十个甚至上百个角件,所以设计时的细节是否到位,直接影响整台设备的装配效率和最终结构稳定性,不能因为零件小就随意建模,每一个尺寸、每一个工艺细节都要结合实际生产和装配的需求来确定。
