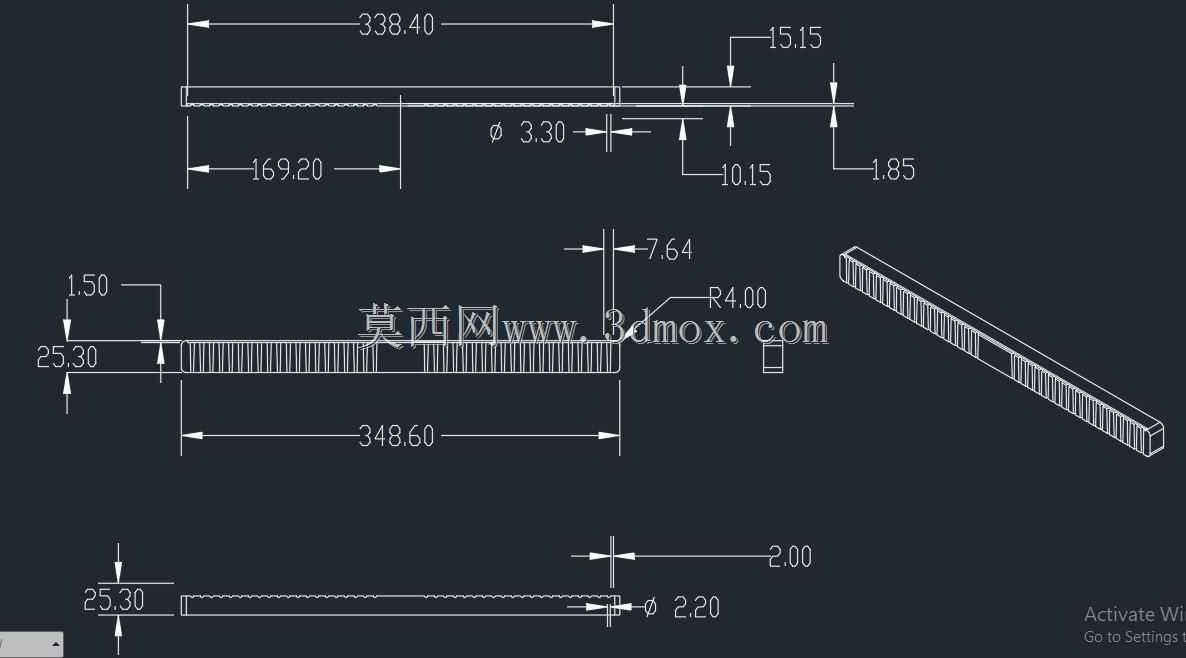

长条式流道浇铸成型模具结构设计

　　在有色合金连续铸造成产线中，这类长条式流道浇铸模是衔接熔液分配与坯料初成型的核心工装部件，主要应用于铅酸蓄电池板栅连铸、锌合金长条型材坯料浇铸、低熔点合金焊料条批量成型这类需要长直等截面坯料的生产场景，区别于常规单型腔立式浇铸模，该模具采用卧式长直排布的模腔设计，能够在单次浇铸循环中完成多根等长坯料的同步成型，匹配连铸线的连续拉坯节拍，减少单批次浇铸的辅助等待时长。从实际使用工况来看，模具安装在熔液保温炉的出料口下方，上模与下模合模后形成的长直流道直接对接保温炉的出料嘴，熔液依靠自重沿流道均匀填充到各个平行排布的型腔内，模体本身预留了冷却介质循环通道，能够在熔液填充完成后快速带走热量，让合金熔液在型腔内快速凝固成型，

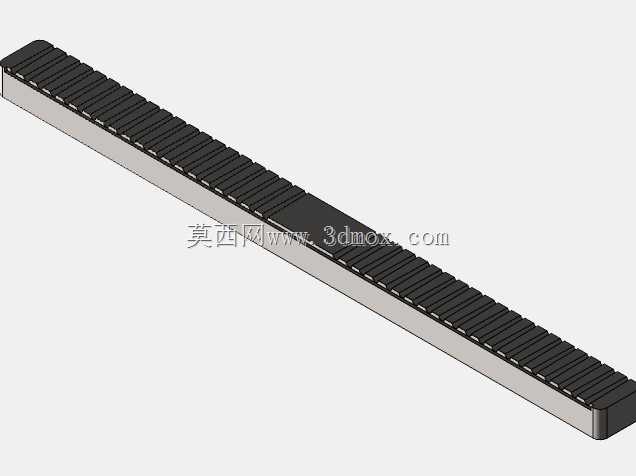

　　待坯料达到开模强度后，上模抬升，配套的拉料机构即可将成型的长条坯料从下模型腔中拉出，进入后续的裁切、精加工工序。设计这类模具时，首先要考虑的是流道的截面渐变设计，从进料端到末端，流道的深度要做微小的斜度递减，补偿熔液在流动过程中的温度降带来的流动性衰减，避免末端型腔出现充型不满、冷隔的缺陷；其次是型腔的排布间距，要结合合金凝固的收缩率预留足够的模壁厚度，防止相邻型腔之间因为冷热交替出现应力开裂，同时也要控制整体模体的宽度，匹配现有生产线的安装工位边界，避免出现模具装夹干涉的问题。模体的分型面选择在型腔的最大截面处，上下模的合模定位采用两端的定位销结构，合模时能够保证上下模型腔的同轴度，避免成型坯料出现错边、飞边超差的问题；

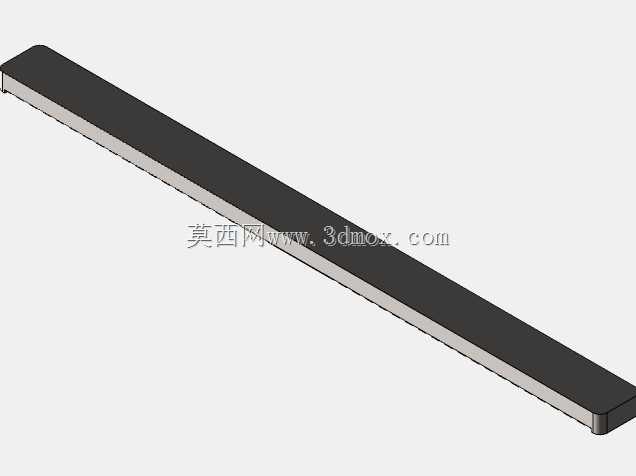

　　模体的进料端做了喇叭口式的引流结构，能够减少熔液注入时的飞溅，降低氧化夹渣进入型腔的概率，提升成型坯料的内部致密度。从安装边界来看，模具整体为长条形等截面结构，长度方向的尺寸匹配生产线单次拉坯的定长要求，宽度方向的尺寸不超出安装工位的压板固定范围，厚度方向预留了冷却水路的安装空间，上下模的开合行程匹配现有设备的模架开模距离，不需要对现有生产线做额外的改造即可直接换装使用。在实际生产验证中，这类长直流道浇铸模的充型均匀性要优于分支式流道结构，因为熔液在主流道内的流动阻力更小，各个型腔的进料压力差控制在5%以内，成型后的坯料尺寸一致性更高，后续加工的余量可以控制在0.2mm以内，减少了精加工的材料损耗和加工时长；模腔的表面做了氮化处理，

　　表面硬度达到HRC55以上，能够耐受合金熔液的长期冲刷，同时减少脱模时的粘模问题，延长模具的连续使用寿命。设计过程中还要考虑模具的热变形补偿，因为长条形模体在反复冷热循环过程中会出现长度方向的热胀冷缩，所以在模体的固定端要设计腰型孔的安装结构，允许模体在长度方向有微小的伸缩余量，避免热应力导致模体弯曲变形，影响型腔的直线度，进而导致成型坯料出现弯曲、尺寸超差的问题。另外，流道的表面粗糙度要控制在Ra1.6以下，减少熔液流动的阻力，同时也便于日常生产中的清理，避免残留的合金凝料堵塞流道，影响下一次浇铸的充型效果；在流道的末端设计了溢料槽，能够容纳最先进入流道的冷熔液和氧化渣，避免这些杂质进入成型型腔，提升坯料的成型质量。
