PDC传动轴装配组件结构设计

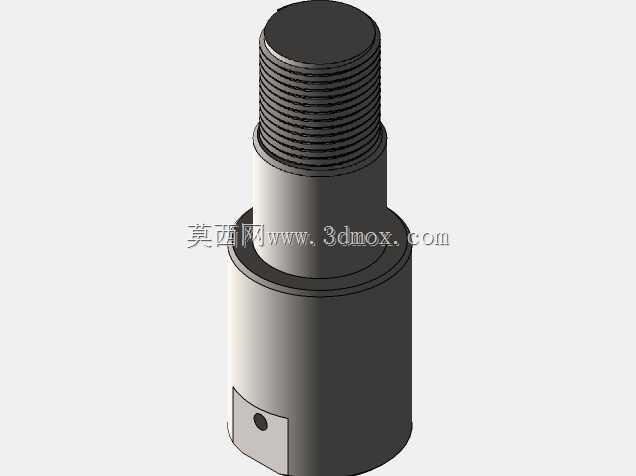

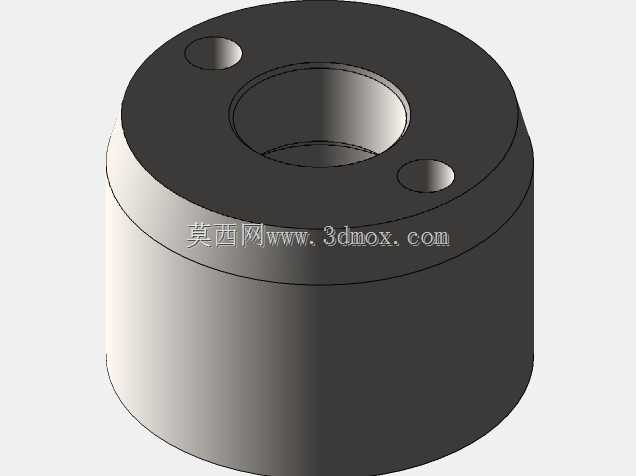

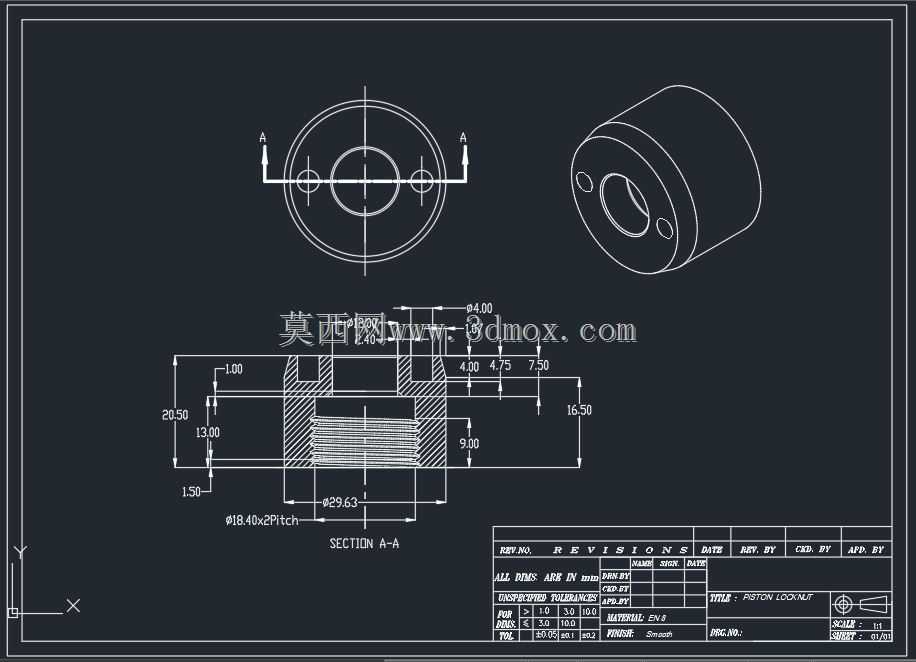

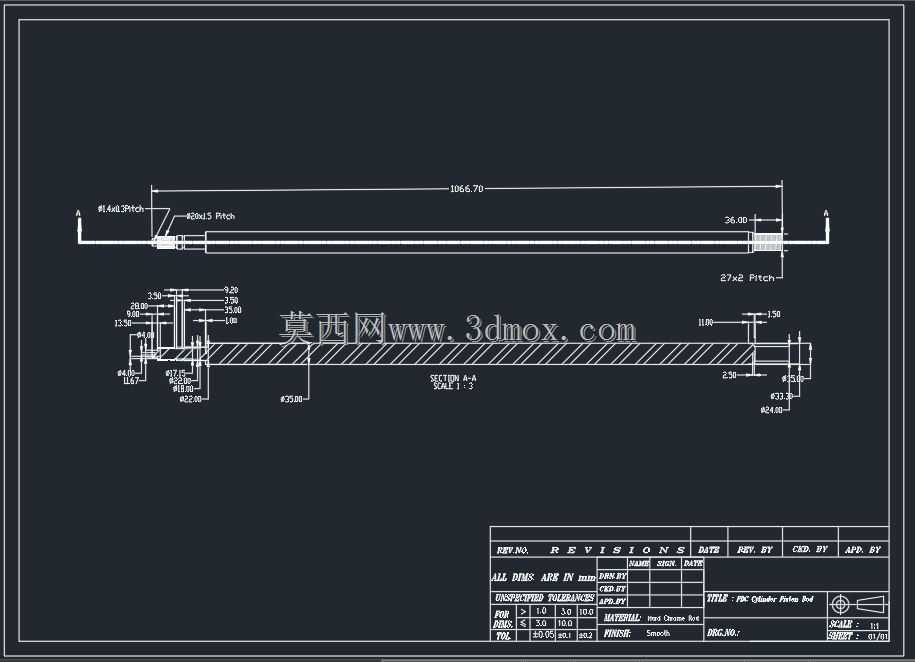

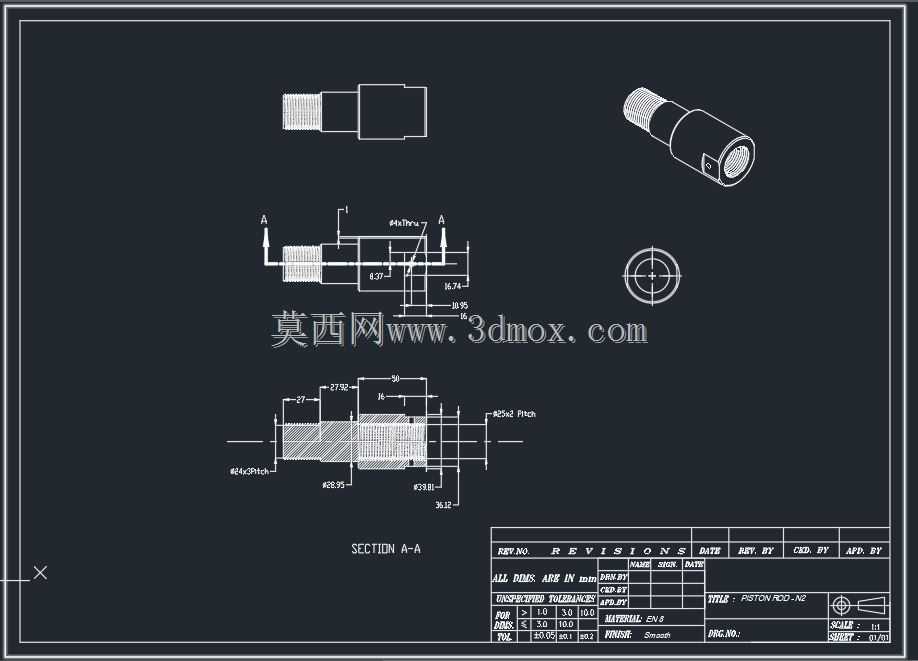

　　在石油钻探、矿山采掘这类重载冲击工况的设备里，动力传递路径的核心连接件往往要同时扛住扭矩、轴向冲击与径向偏载，PDC轴装配部件就是这类传动链路里的关键承载件，它的作用是把动力端输出的旋转扭矩稳定传递到前端的PDC切削工作端，同时抵消作业过程中产生的轴向反冲力，避免动力端轴承、密封件直接承受交变冲击载荷。从结构设计逻辑来看，这个轴组件采用阶梯轴的经典构型，上端加工有连续外螺纹段，这部分是用来和锁紧螺母配合，实现前端工作部件的轴向压紧固定，螺纹段的长度预留了足够的调节余量，能够适配不同厚度的垫片或者密封组件的安装公差，避免出现锁紧行程不足导致的部件松脱问题。螺纹段下方的光轴过渡段做了直径收窄的阶梯设计，一方面是减少轴件整体的重量，

　　降低旋转过程中的动不平衡量，另一方面这个台阶面可以作为轴向定位的基准面，和配套的轴承内圈端面贴合，保证轴承安装的轴向位置精度，避免轴承在运转过程中出现轴向窜动。轴件下部的大直径圆柱段是主要的承载基体，这部分的直径比上端螺纹段大出近一倍，足够的截面尺寸可以保证在传递大扭矩的时候，轴的扭转切应力控制在材料许用应力范围内，即使遇到瞬时冲击载荷，也不会出现轴颈扭断或者塑性变形的问题。大直径段的侧面加工有一个径向的销孔，这个销孔是用来安装防转销的，当轴和外部的连接套装配之后，穿入防转销可以避免轴和连接套之间出现相对转动，分担螺纹连接承受的扭矩载荷，提升整个连接结构的抗过载能力。在实际安装场景里，这个轴组件的安装边界需要重点关注几个尺寸：

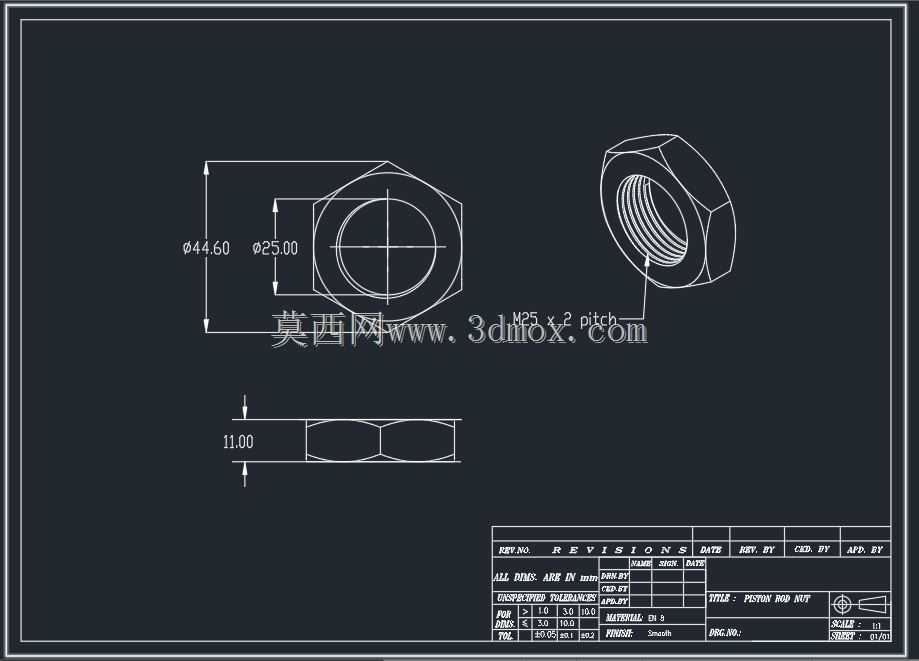

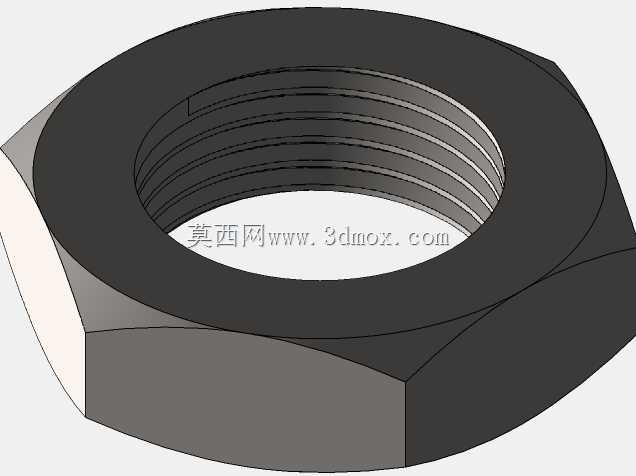

　　上端螺纹段的公称直径和螺距必须和配套的锁紧螺母完全匹配，螺纹的公差带选用中等配合精度，既保证装配的时候不会出现卡滞，也能避免螺纹间隙过大导致的锁紧松动；下部大直径段的外圆尺寸需要和安装座的内孔保持间隙配合，配合间隙控制在0.02到0.05毫米之间，既方便装配的时候顺利穿入，也不会因为间隙过大导致轴运转的时候出现径向摆振；侧面销孔的位置度公差需要控制在0.1毫米以内，保证防转销能够顺利穿入轴和连接套的对应孔位，不会出现销孔错位导致无法装配的问题。从功能特性上来说，这个轴组件的结构设计充分考虑了重载工况的使用需求，阶梯轴的构型让应力分布更加合理，螺纹连接加销钉防转的双重固定方式，既方便拆装维护，又能保证连接的可靠性，

　　各个轴段的过渡位置都做了圆角处理，避免应力集中导致的轴件疲劳断裂，在长期交变载荷的作用下，能够有效提升部件的使用寿命。在进行三维建模的时候，各个特征的建模顺序需要和实际加工工序保持一致，先构建轴的基体回转特征，再依次加工螺纹段、径向销孔、过渡圆角这些细节特征，装配的时候需要保证各个配合面的同轴度公差，尤其是轴承安装位和螺纹段的同轴度，要控制在0.03毫米以内，不然会导致装配之后轴的旋转跳动量超标，加剧轴承和密封件的磨损。这类轴件在实际选型替换的时候，除了核对各个关键尺寸之外，还要确认材料的热处理工艺，一般这类承载轴会选用中碳合金钢进行调质处理，表面硬度达到HB220-250，螺纹段和销孔位置可以做局部淬火处理，提升表面的耐磨性能，避免反复拆装的时候出现螺纹滑牙或者销孔变形的问题。在设备日常维护过程中，这个轴组件的检查重点是螺纹段有没有出现磨损或者变形，销孔位置有没有出现裂纹，轴颈位置有没有出现异常磨损的沟槽，如果发现这些问题就需要及时更换，避免轴件断裂导致整个传动系统出现更严重的损坏。
