管状逆变储能电池组整体结构设计

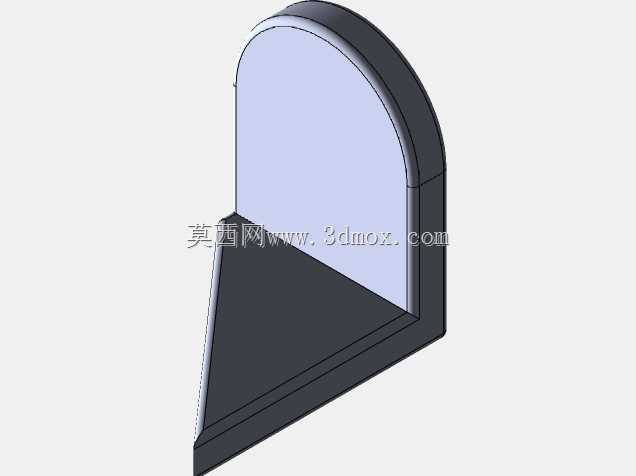

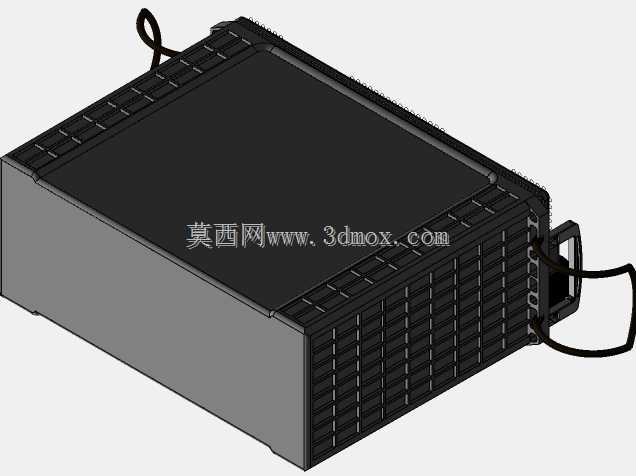

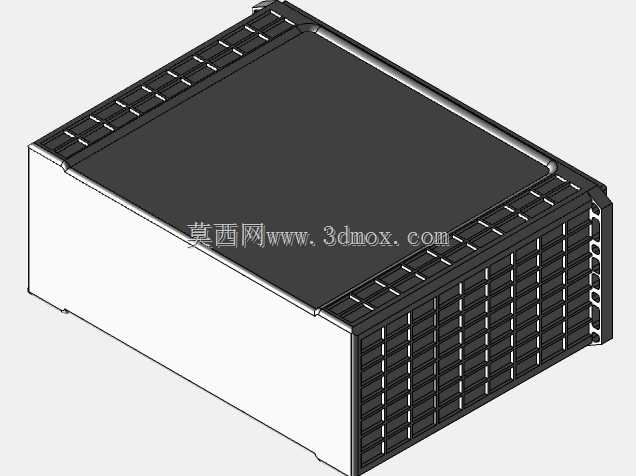

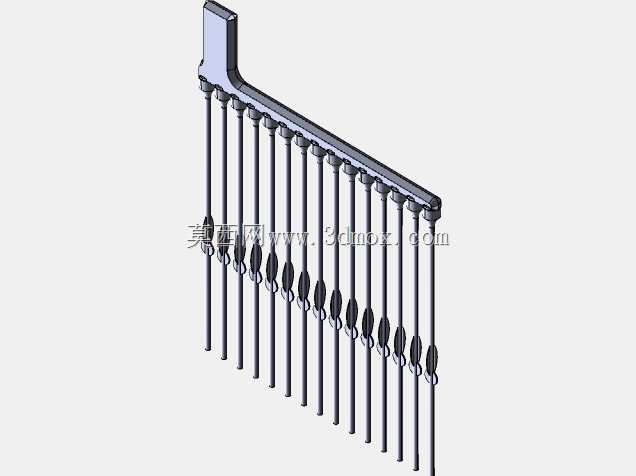

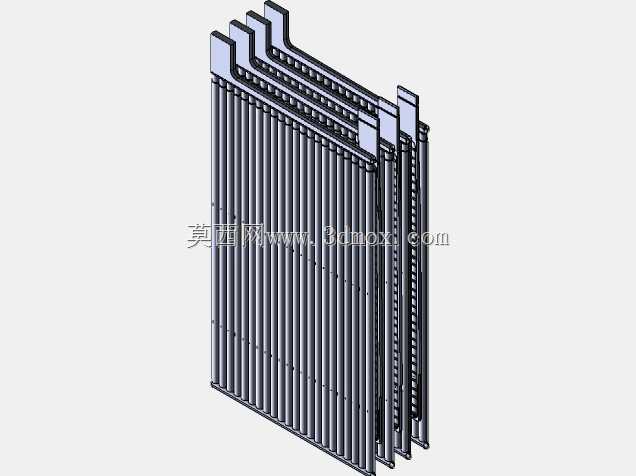

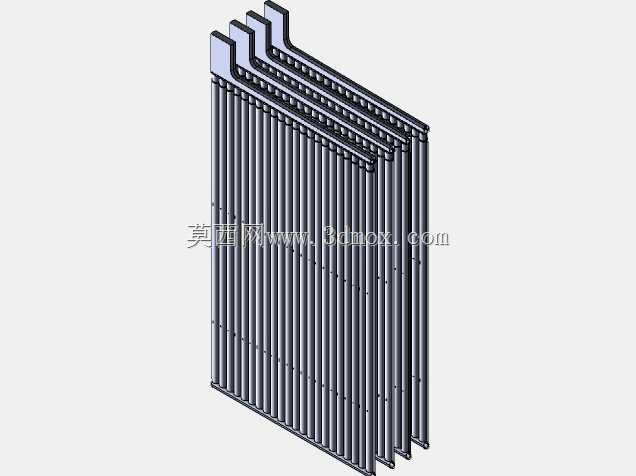

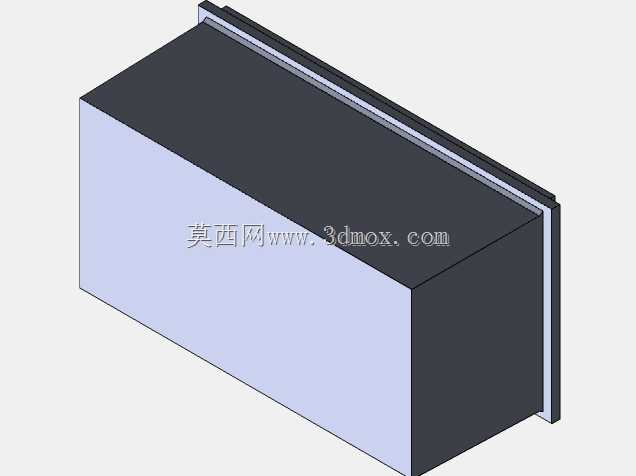

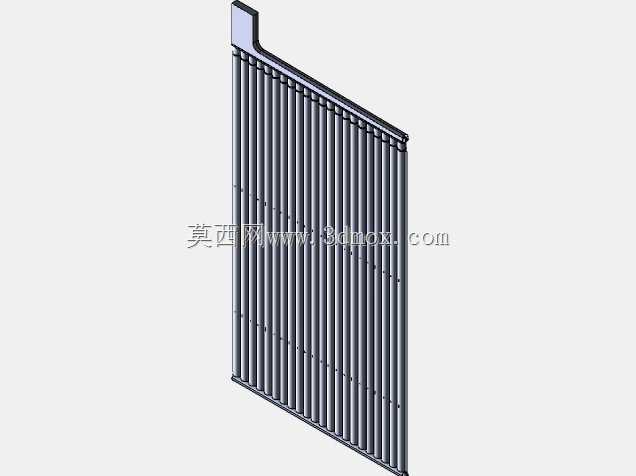

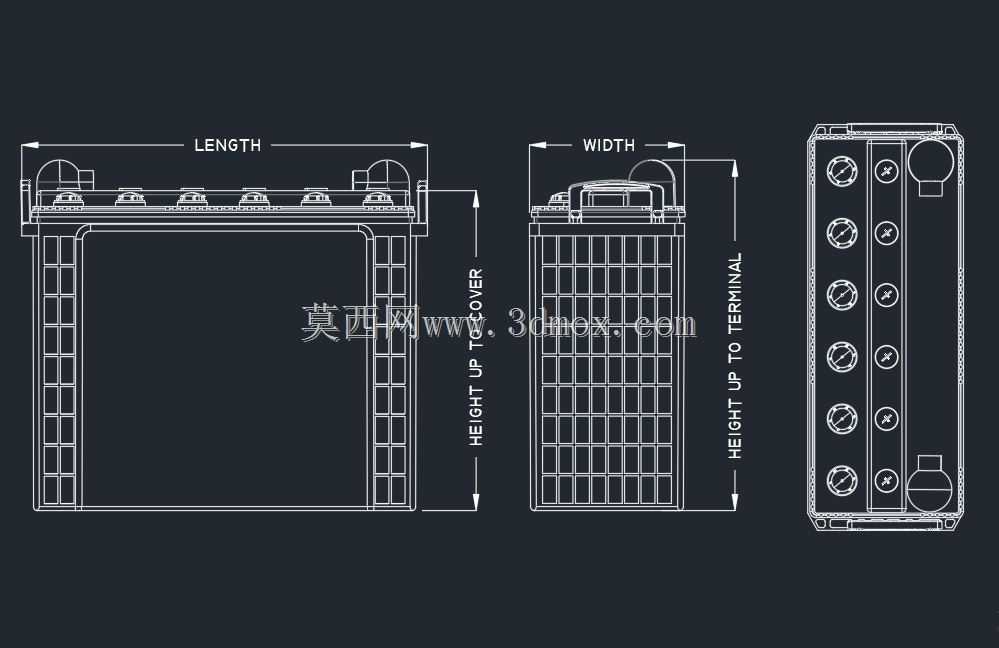

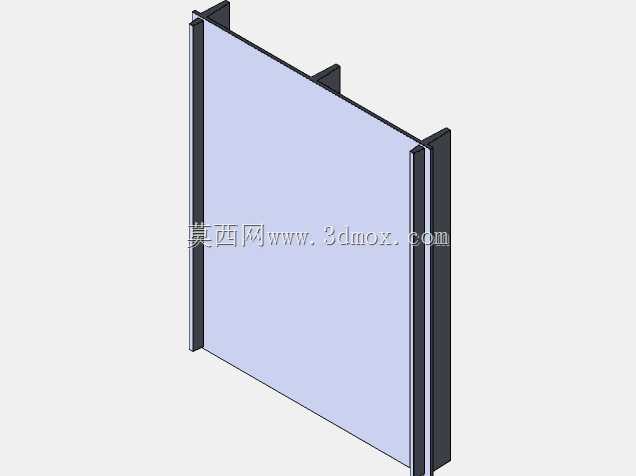

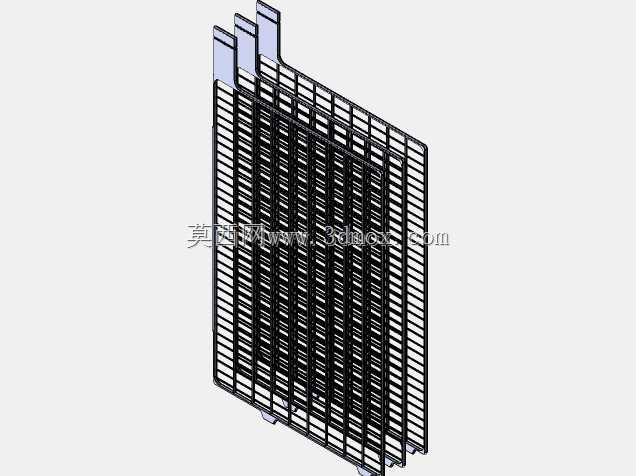

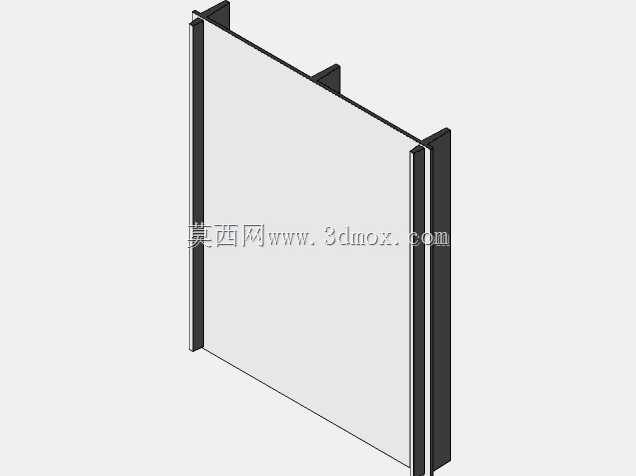

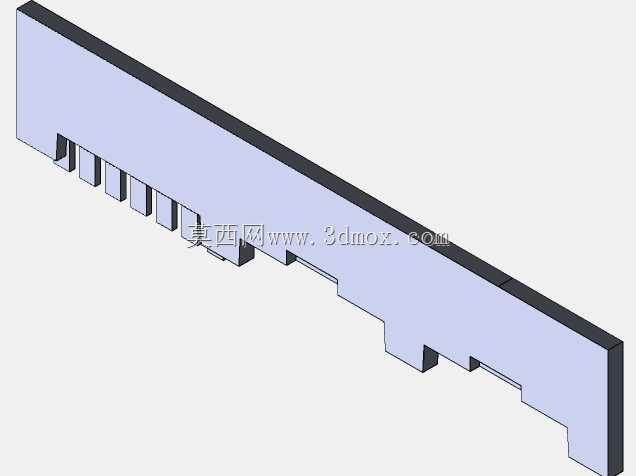

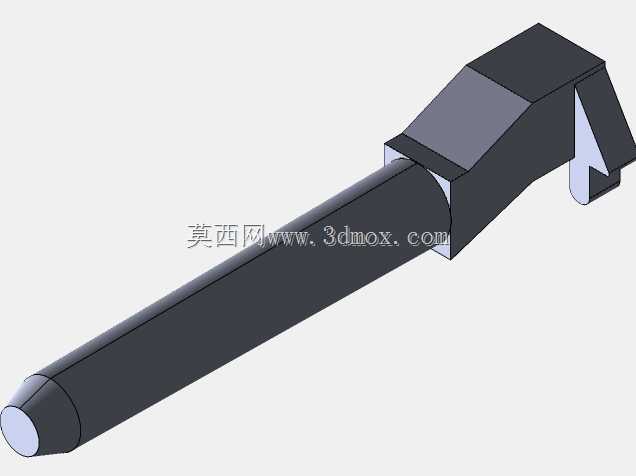

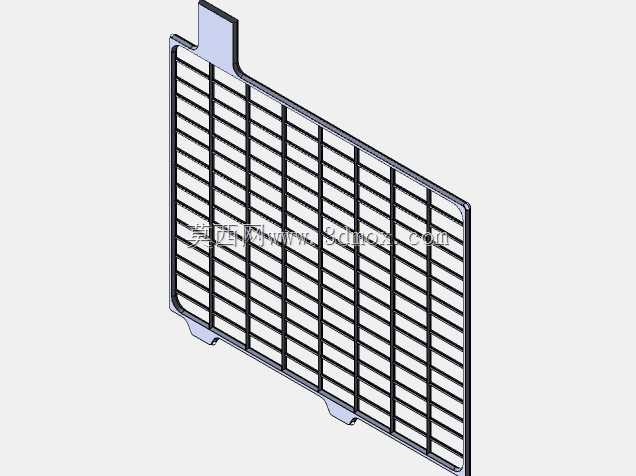

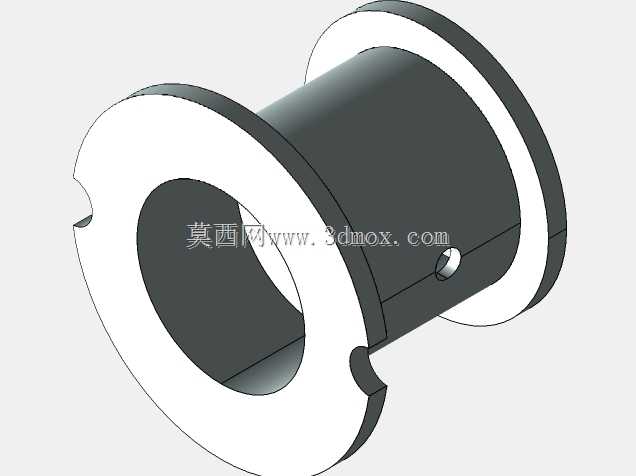

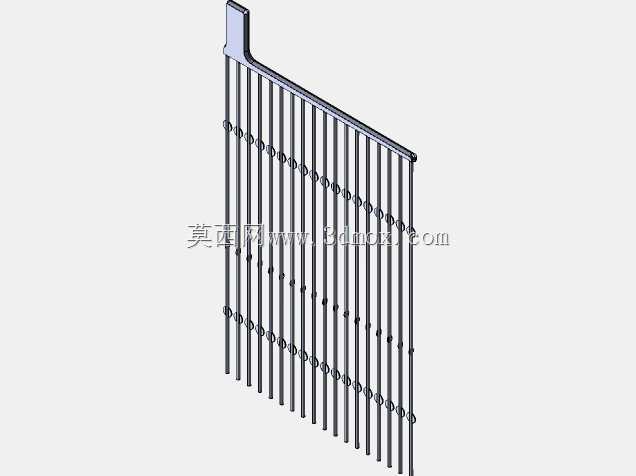

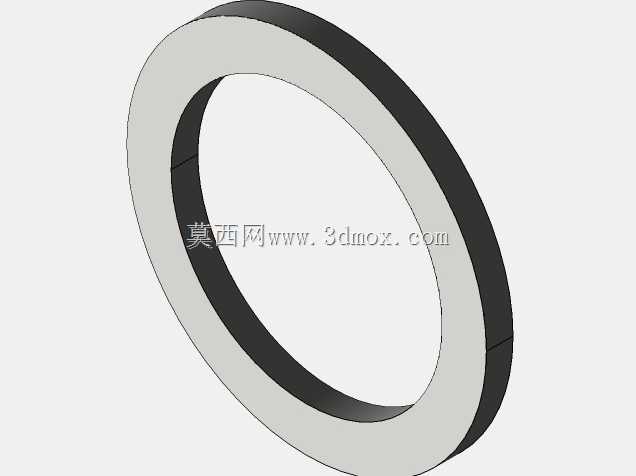

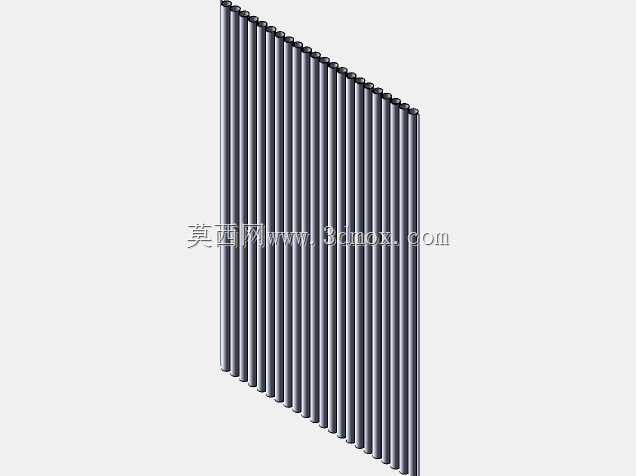

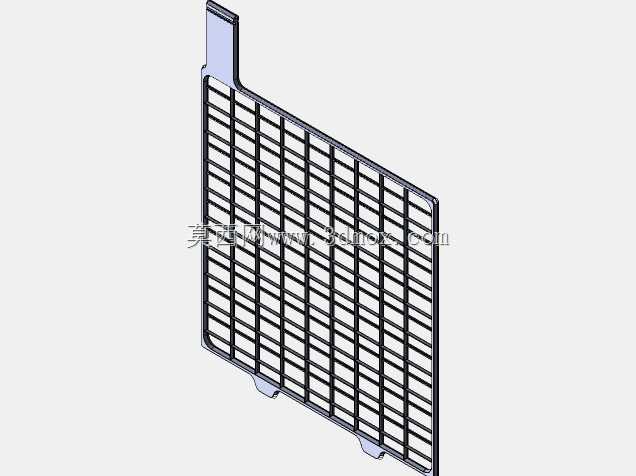

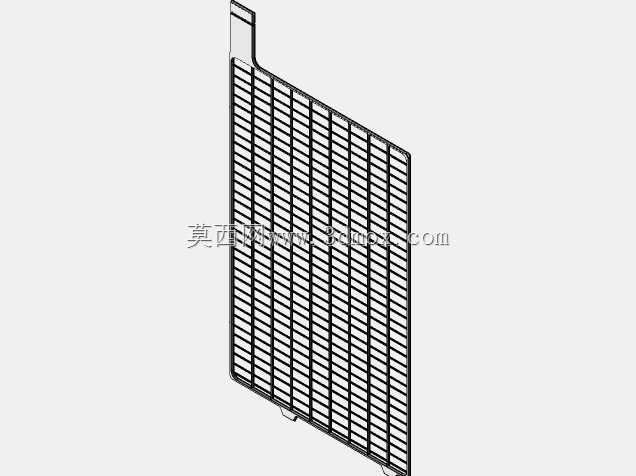

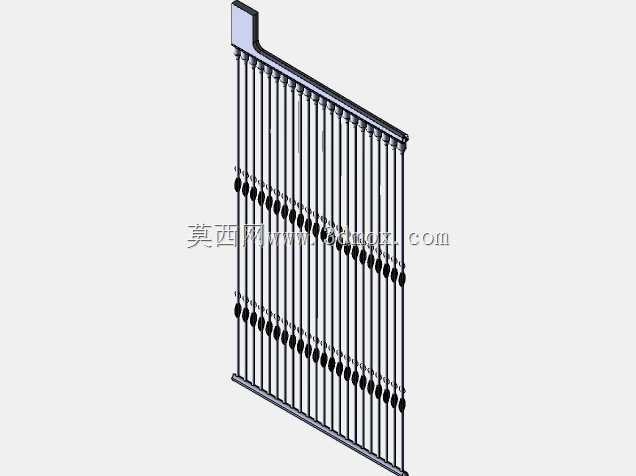

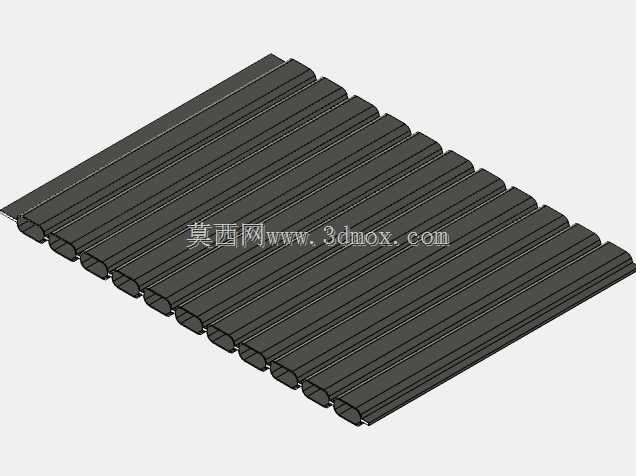

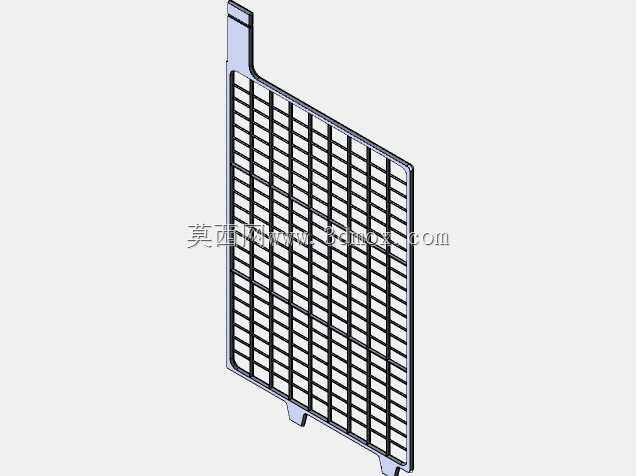

　　在离网光伏储能、小型工业备用电源、通信基站后备供电等场景中，管状逆变电池是承担直流储能、逆变转换供电的核心载体，这类电池需要兼顾大电流放电能力、长循环寿命与紧凑安装空间的适配性，因此整体组装结构的合理性直接决定了电池组的运行稳定性与现场安装适配度。从结构设计逻辑来看，该电池组采用长方体框架式壳体结构，三个方向的尺寸边界做了明确的工程标注，长度方向对应电池极群的排布总跨度，宽度方向适配单排极群的厚度与壳体侧壁加强筋的占用空间，高度方向则区分了极群容纳腔与顶部端子区的高度差，其中端子区的高度预留充分考虑了接线端子的安装空间、铜排连接的操作余量，以及后期运维时的绝缘防护距离，避免接线后端子与周边金属构件发生短接风险。

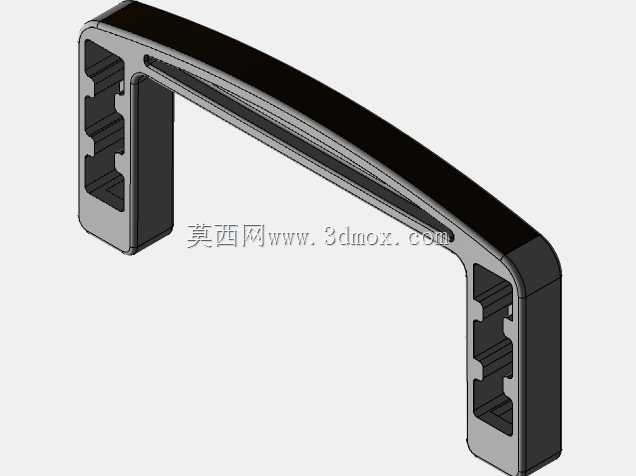

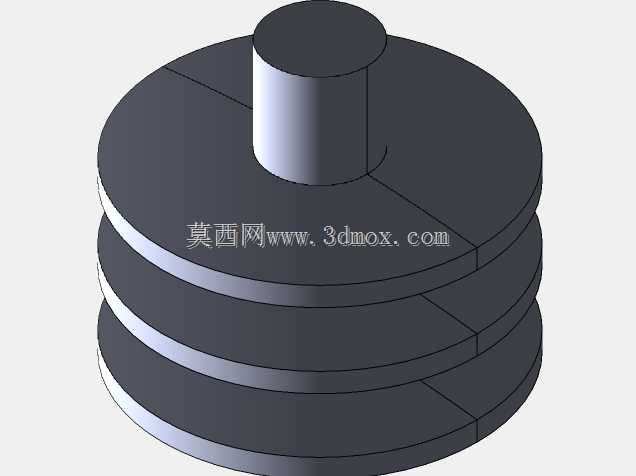

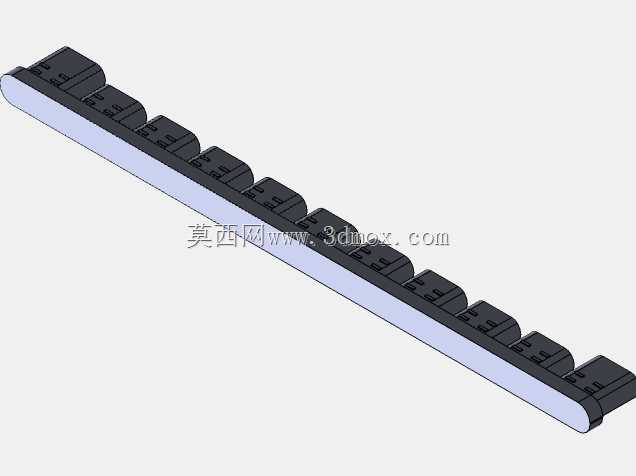

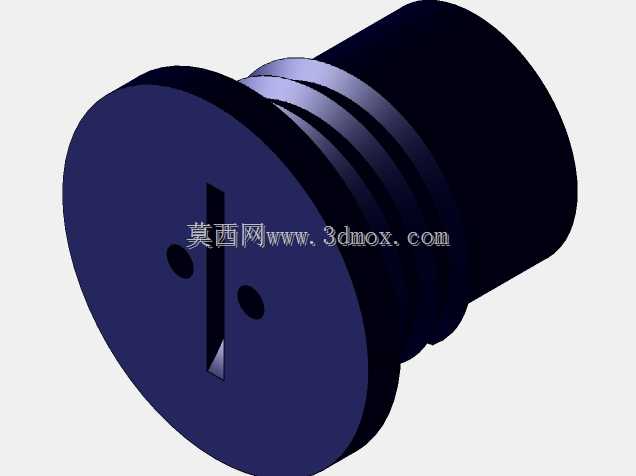

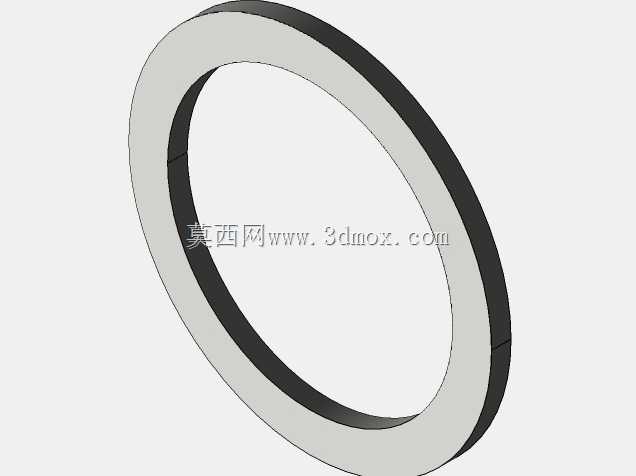

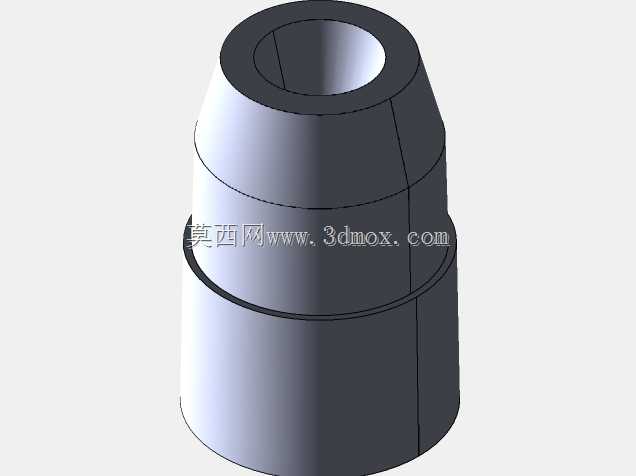

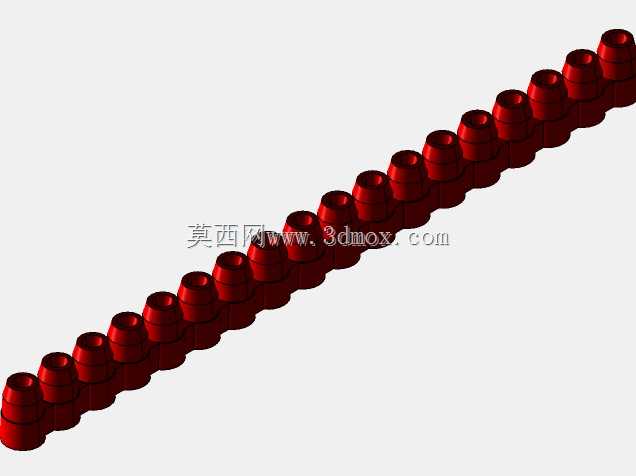

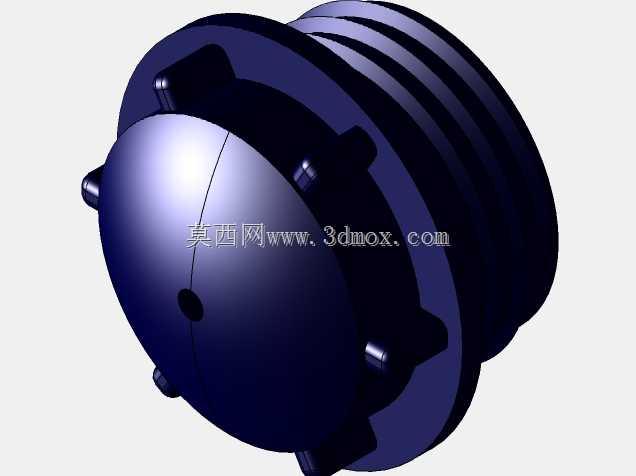

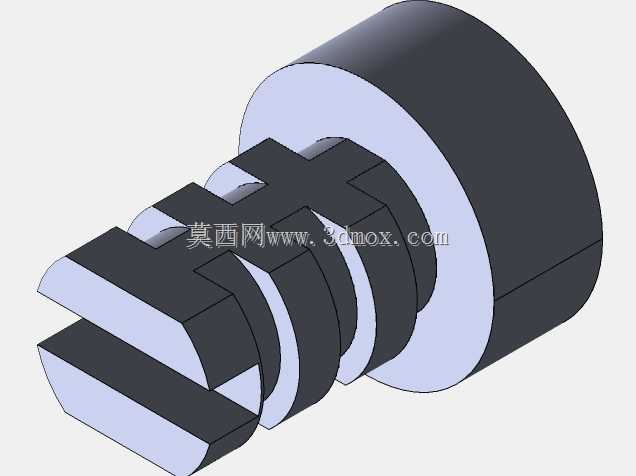

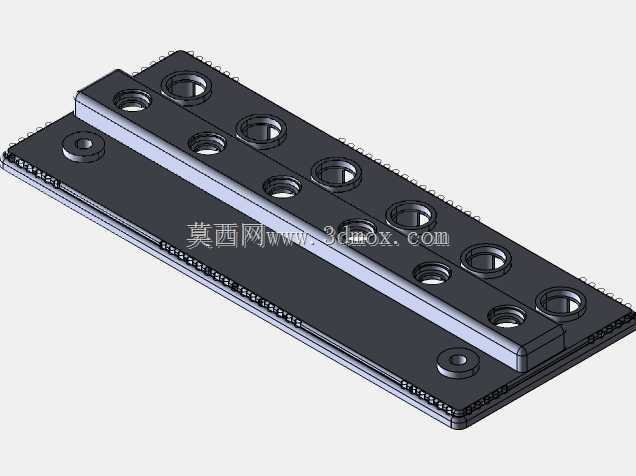

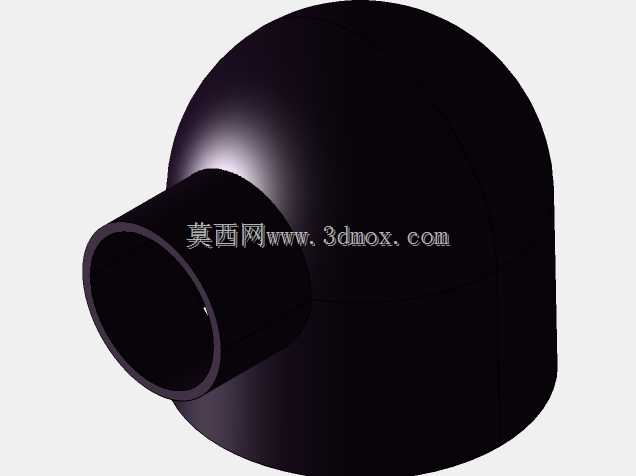

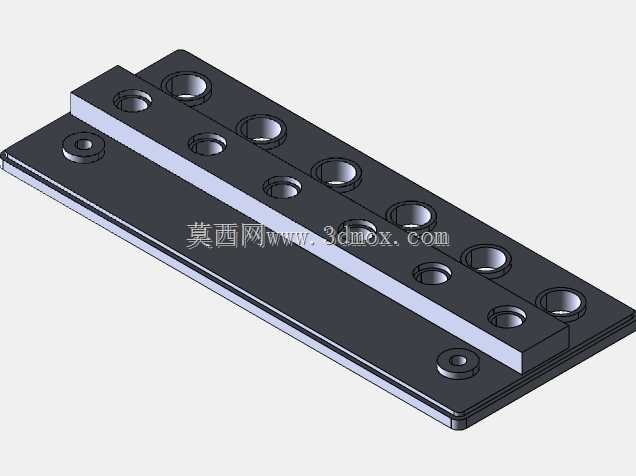

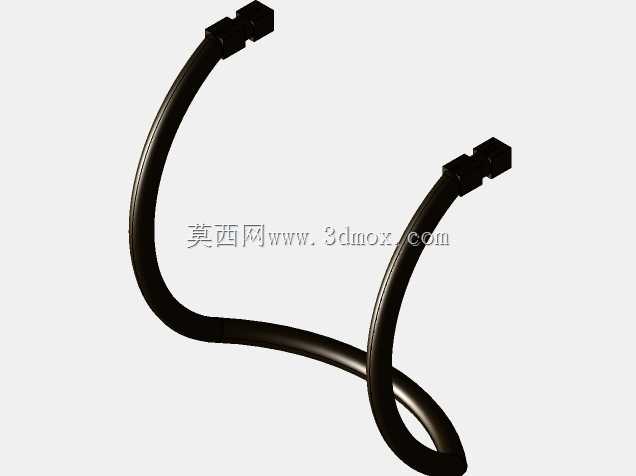

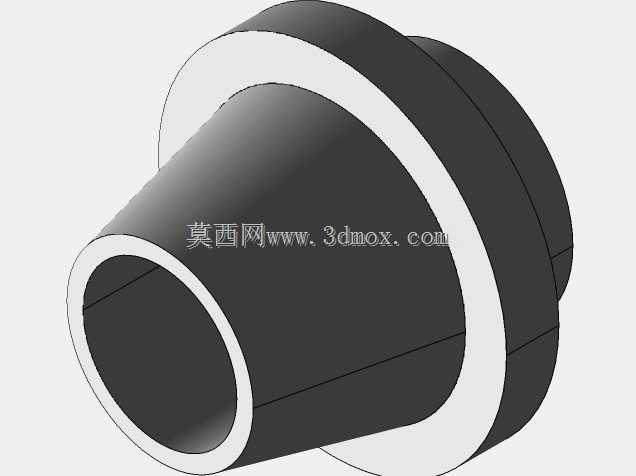

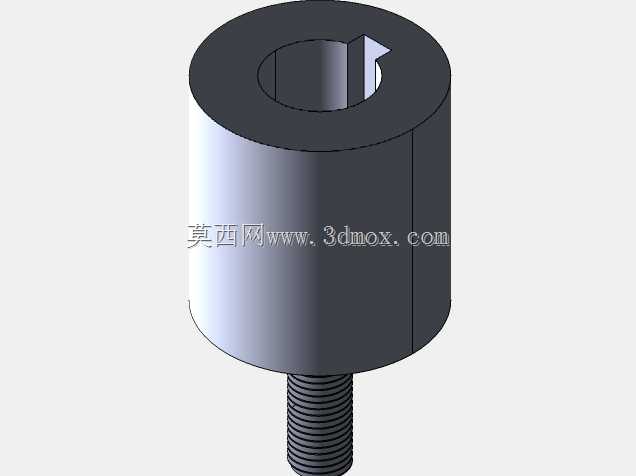

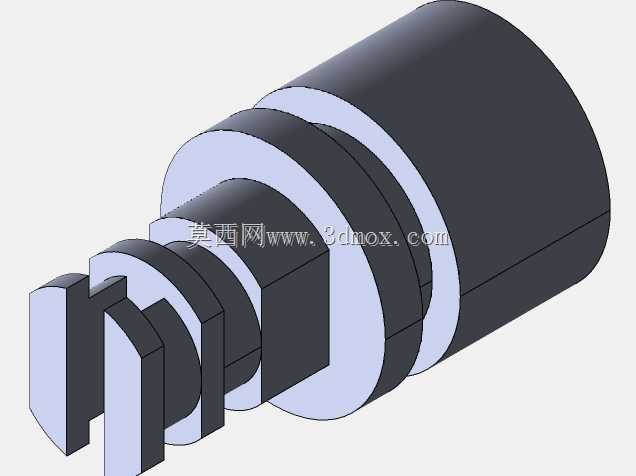

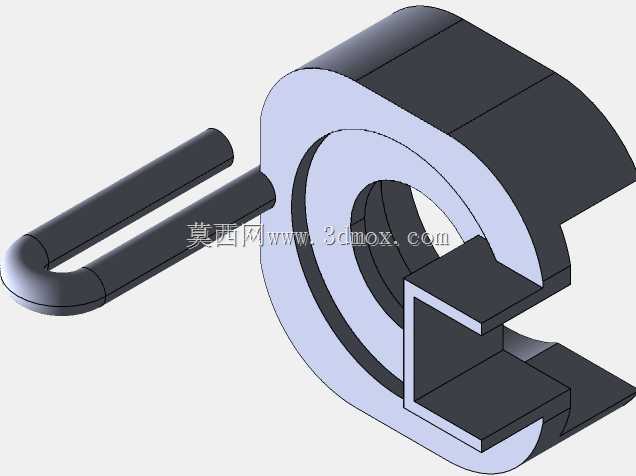

　　壳体两侧设计的一体式提手结构，并非简单的附加构件，而是在壳体注塑阶段就与侧壁加强筋做了一体化融合，提手的承重载荷直接传递到壳体底部的承力边框上，单人搬运时不会出现壳体侧壁变形、极群移位的问题，同时提手的内凹弧度贴合人手握持的发力角度，现场转运时无需额外加装吊具，适配狭小机房内的人工移位需求。顶部的注液盖采用等距排布设计，每个注液盖对应单格极群的注液口，盖体与壳体顶面的密封槽配合，既可以防止电解液在设备晃动时溢出，也能保证电池内部的排气通道顺畅，避免充放电过程中内部气压过高引发壳体鼓胀。端子区的正负极端子采用对角排布方式，这种布局可以拉大两个端子之间的爬电距离，即使在高湿、多尘的工业环境下，也能降低极间漏电的概率，

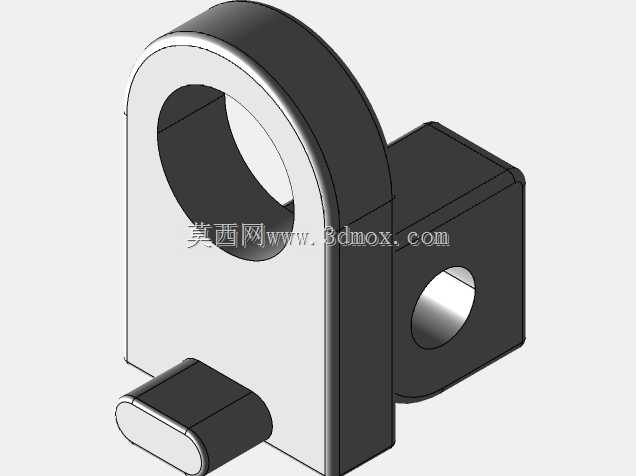

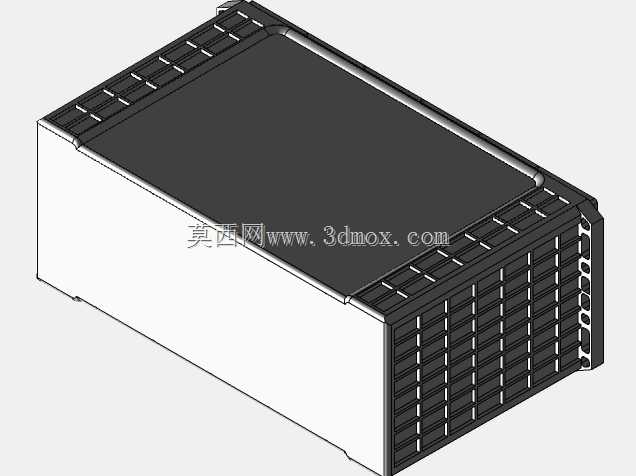

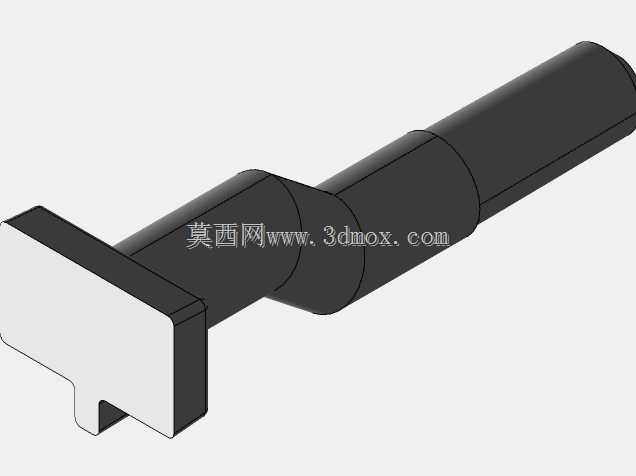

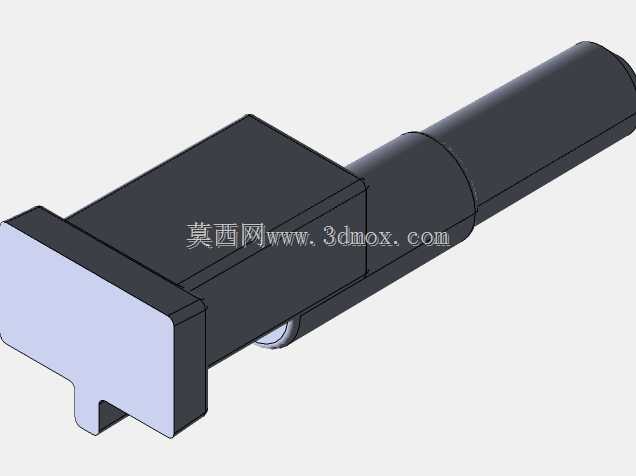

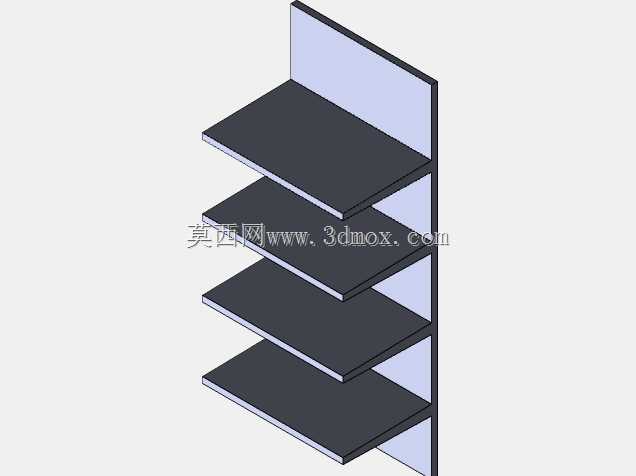

　　端子周边预留的铜排安装平面做了平整度管控，平面度误差控制在0.2mm以内，保证接线铜排与端子的接触面积充足，大电流放电时不会因为接触电阻过大出现端子过热的问题。壳体侧壁的网格状加强筋设计，是兼顾结构强度与材料成本的核心设计点，加强筋的走向沿着电池组充放电时的壳体形变方向排布，既可以抵抗极群膨胀带来的侧壁外推力，也能在电池组堆叠安装时承受上层电池的垂直载荷，筋条之间的凹槽还能增加壳体的散热面积，帮助电池在大电流逆变放电时散出热量，避免内部温度过高加速极板老化。从安装适配性来看，该电池组的底部设计有定位凸台，可直接与标准电池架的定位卡槽配合，安装时无需额外打孔固定，推入卡槽即可完成定位，底部的凸台高度预留了10mm的通风间隙，

　　保证电池底部空气流通，避免底部积潮引发壳体腐蚀。在实际工程应用中，这类管状逆变电池常多组串联组成高压储能电池组，因此壳体的尺寸公差管控严格，长度、宽度方向的尺寸偏差控制在±1mm以内，多组电池并排安装时不会出现间隙不均、端子错位的问题，顶部的端子高度统一，串联铜排可以采用标准长度的预制件，无需现场裁切加工，大幅缩短现场安装的施工周期。设计过程中还充分考虑了电池的维护便利性，顶面的注液盖位置避开了端子安装区，后期补充电解液时不需要拆卸接线铜排，使用专用注液工具即可直接操作，壳体侧面的液位观察槽采用透明耐酸材质，运维人员无需打开注液盖即可直接观察每一格的电解液液位高度，降低日常运维的操作难度。整体结构没有冗余的装饰性构件，所有结构特征都服务于电池的储能功能、安装需求与运维便利性，壳体的边角做了圆弧过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中，降低壳体受外力冲击时开裂的风险。
