制鞋产线粘贴鞋板配套辊组件结构

　　这套板辊组合构件主要应用在制鞋流水线的鞋帮贴合工位，是鞋材粘贴工序里承担定位承托与辊压送料功能的核心配套部件，日常产线运行时，待粘贴的鞋面、衬里等鞋材会先平铺在板件的承托平面上，板体上的内凹弧槽刚好适配鞋帮的曲面弧度，避免软质鞋材在涂胶、对位过程中出现褶皱移位，配套的辊件则沿着板件中部的长槽做定向滚动，把涂胶后的鞋材层间气泡赶除，让胶层贴合更均匀，不会出现局部开胶的质量问题。

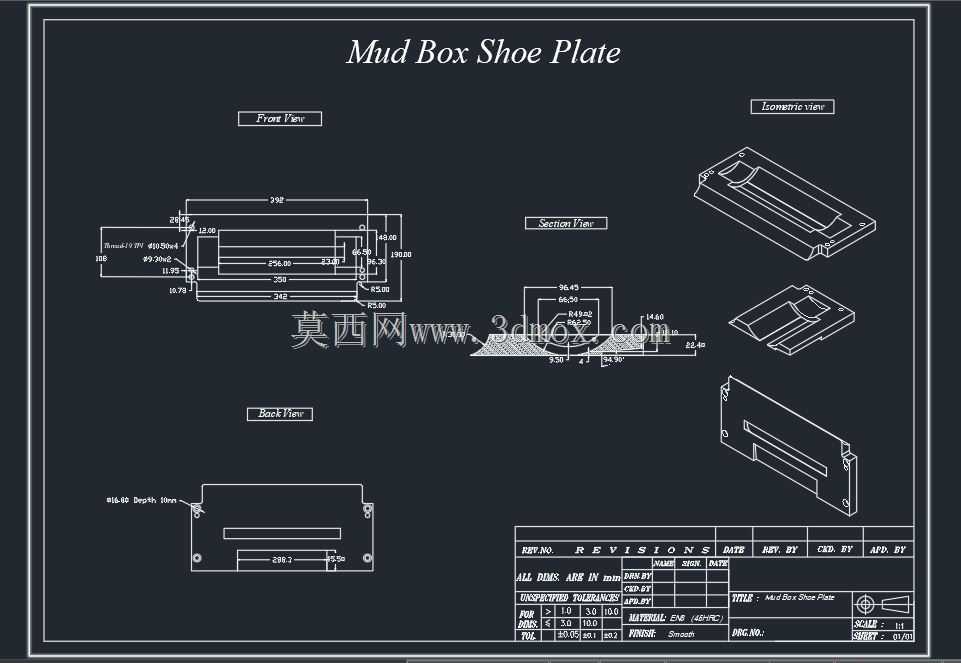

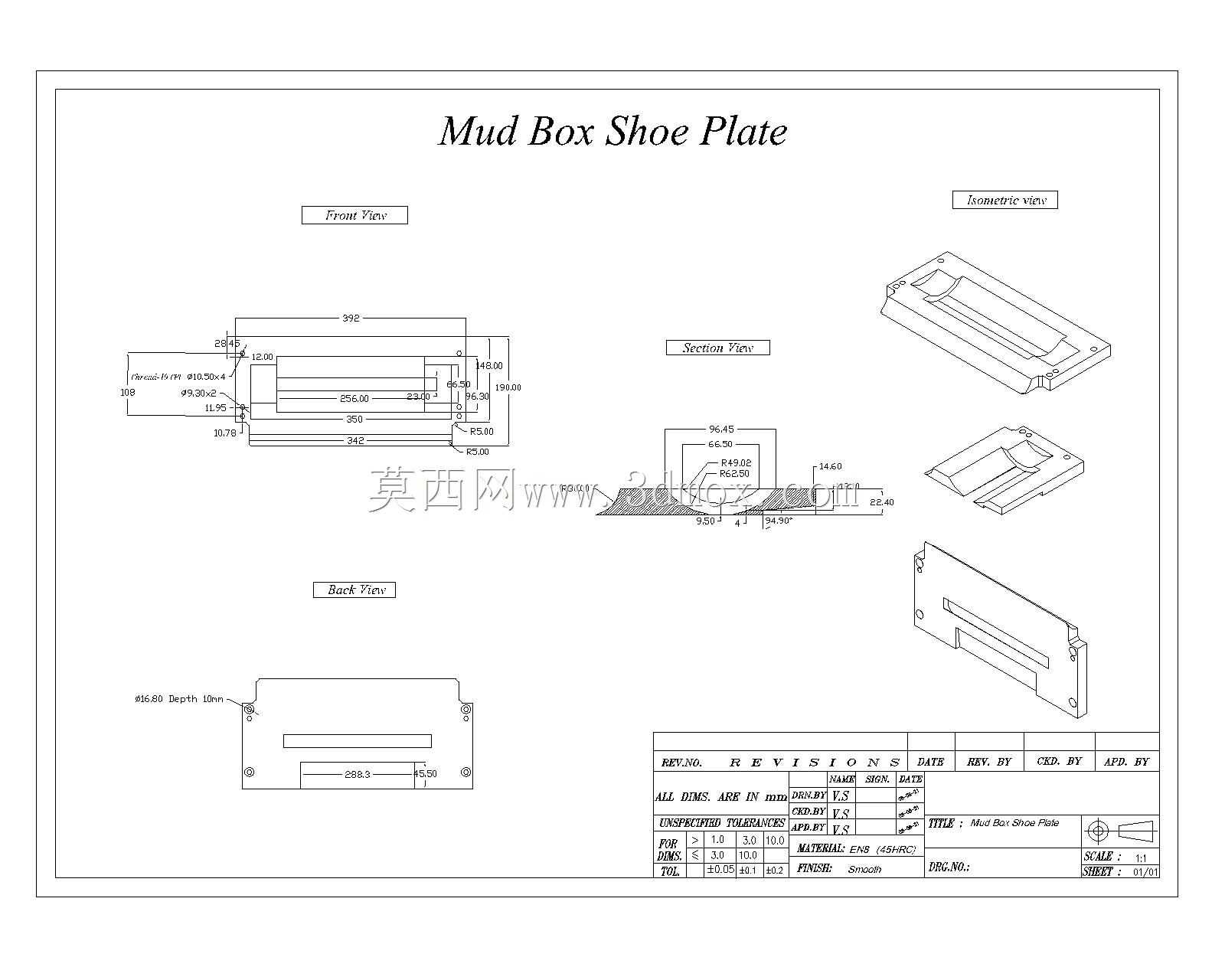

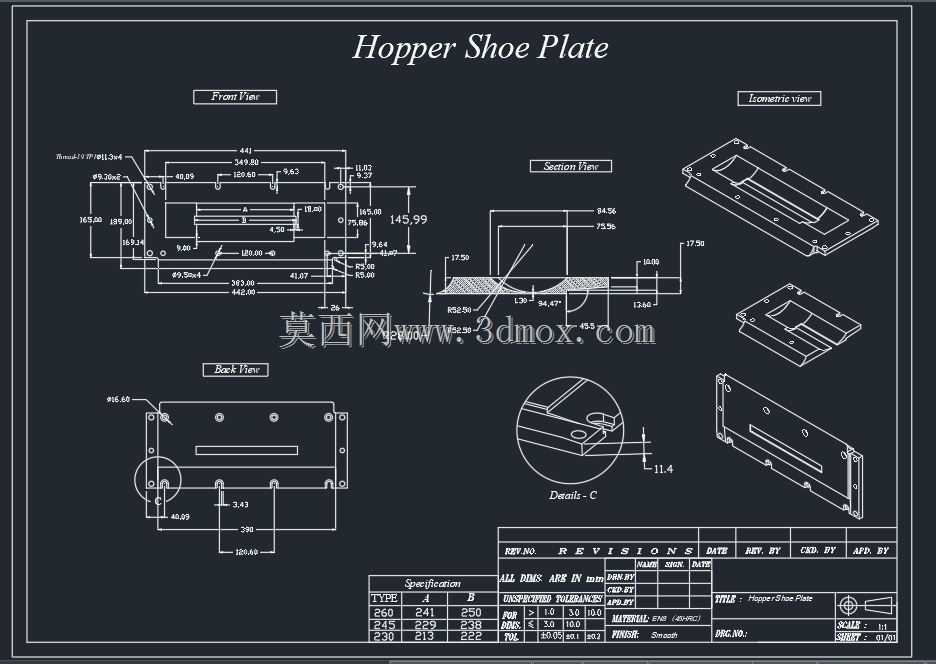

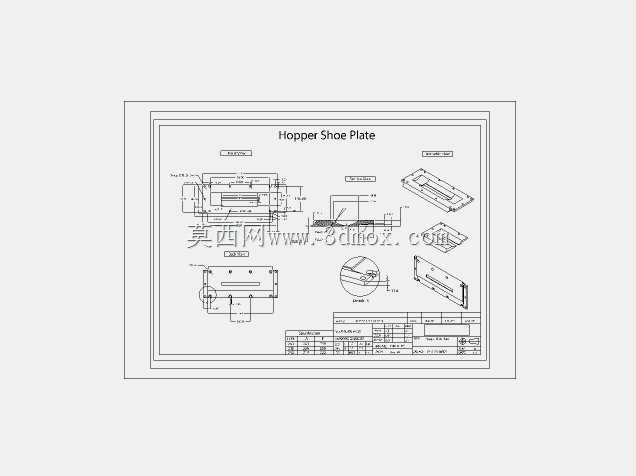

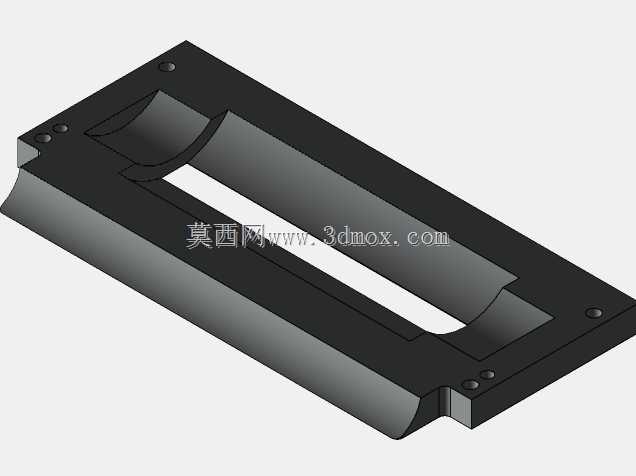

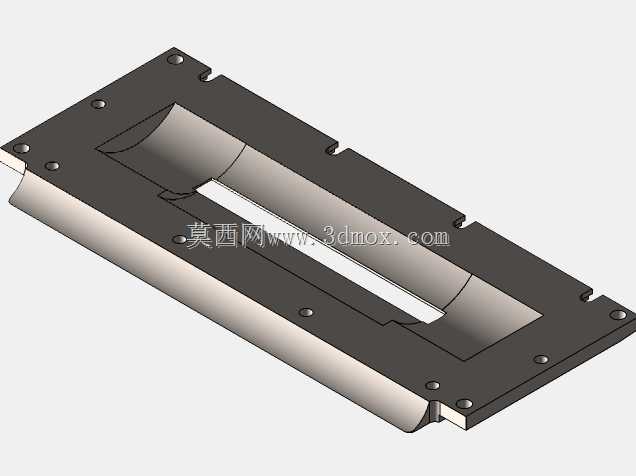

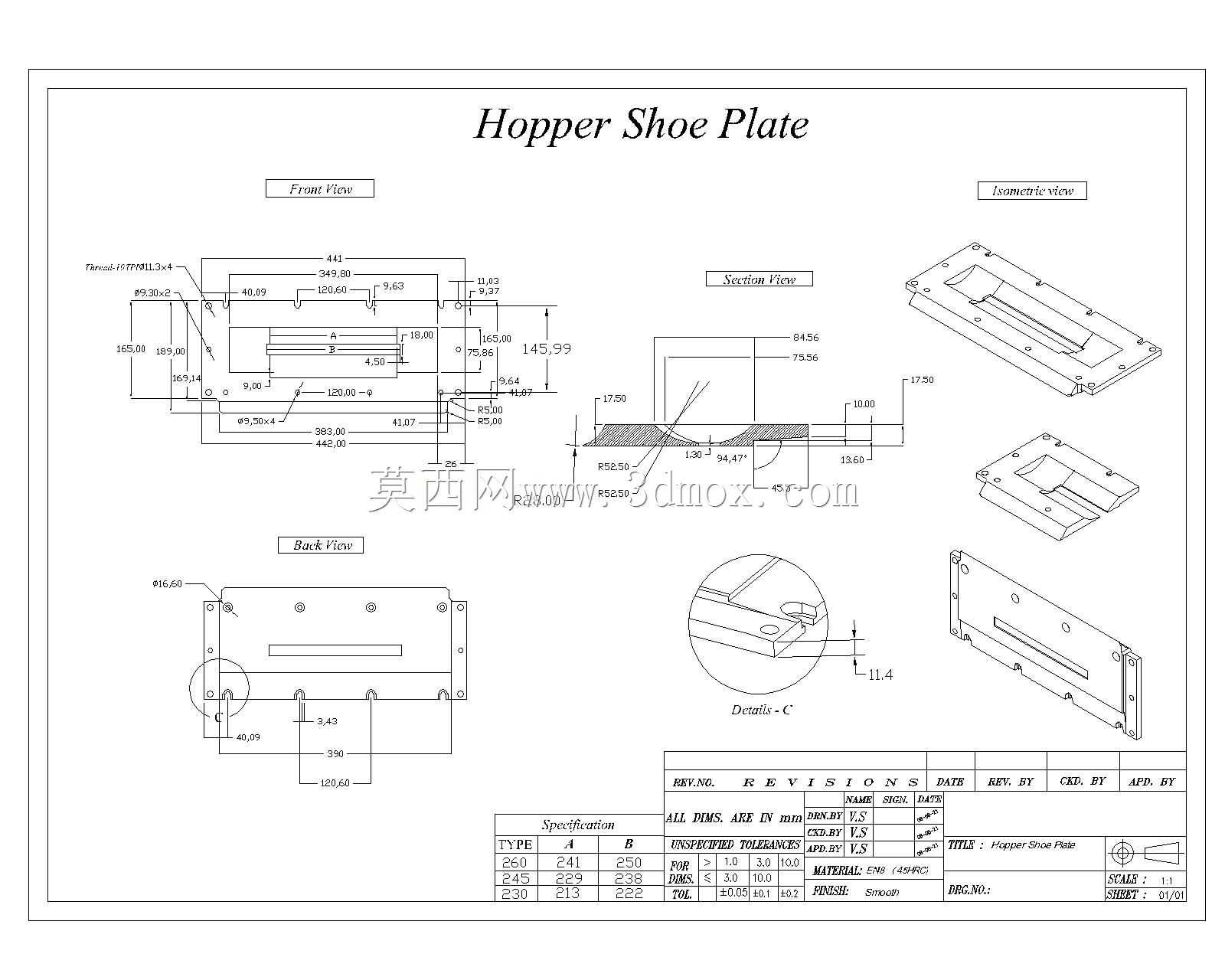

　　从结构设计逻辑来看，板件整体采用矩形平板作为基础载体，四周均匀分布的沉头安装孔是按照制鞋设备通用安装孔位间距排布的，安装时可以直接通过内六角螺栓固定在工位机架上，沉孔设计能让螺栓头完全没入板件平面以下，不会凸起刮蹭输送过程中的鞋材表面，避免造成鞋面残次。板件中部的长条形通槽是辊件的运动导向边界，槽体两侧的加工面做了倒角处理，既可以减少辊件轴端滑动时的摩擦阻力，也能避免锐边割伤操作工人的手部，符合机械安全设计的基本要求。板件上的两处内凹弧面是根据常见鞋帮的弧度做的仿形设计，不同尺码的鞋材放置时都能获得足够的支撑，不会因为悬空出现涂胶不均的问题。

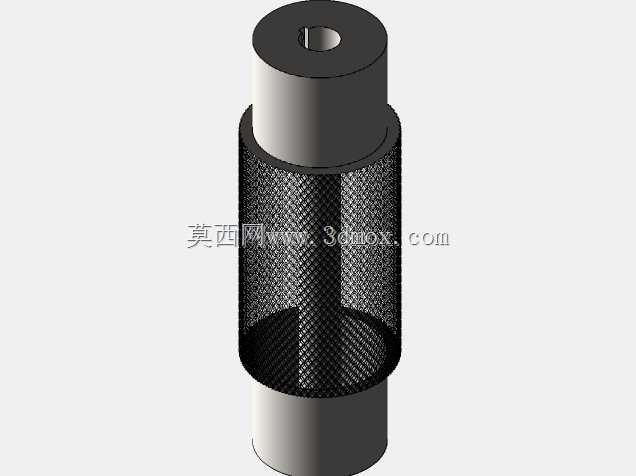

　　配套的辊件采用圆柱辊面设计，辊身长度刚好匹配板件通槽的宽度，辊的两端轴径与通槽两侧的导向间隙控制在0.1mm以内，既保证辊件滚动时不会出现卡滞，也不会因为间隙过大导致辊压时出现歪斜，造成鞋材贴合错位。辊件的安装高度略高于板件承托平面1.2mm，这个压合量是经过现场反复调试确定的，既能保证对鞋材层有足够的压合力，又不会因为压力过大把胶层挤出污染鞋面。

　　在安装边界方面，板件的整体长宽尺寸适配多数中小型制鞋流水线的工位安装空间，不需要对原有设备机架做额外的切割改造，直接替换原有老化的承托板即可完成升级。板件厚度经过刚度校核，在满负荷放置鞋材、辊件反复压合的工况下，板体中部的最大挠度控制在0.05mm以内，不会因为长期使用出现中部凹陷变形，保证辊压间隙始终保持一致。板件的侧边缺口是为了避让工位上的涂胶管、定位传感器等周边部件，安装时不需要调整周边原有元器件的位置，降低现场改造成本。

　　实际产线应用中，这套板辊组件不需要额外配置复杂的驱动结构，操作工人可以手动推动辊件沿槽体往复移动完成压合作业，也可以搭配小型直线驱动单元实现自动辊压，适配不同自动化程度的制鞋产线需求。板件的承托平面做了哑光硬质处理，既不容易粘留溢出的胶渍，日常清理时只需要用普通溶剂擦拭即可，也不会因为表面过于光滑导致鞋材放置时出现滑移。辊件表面包覆了一层薄的耐油橡胶层，压合时不会在鞋面留下压痕，同时橡胶材质的摩擦力可以带动鞋材小幅调整对位，方便工人快速对齐鞋材各层的位置。

　　从建模细节来看，整个构件的所有安装孔位、配合面都做了公差标注，三维模型里的装配关系完全按照实际装配逻辑搭建，辊件与板件的运动间隙、安装孔的沉头深度、弧面的曲率参数都和实际加工要求一致，结构设计人员可以直接调用这个模型做产线工位的布局设计，也可以根据自身产线的鞋型尺码调整弧面尺寸、辊件压合量等参数，不需要从零开始绘制基础结构，能大幅缩短鞋机工装的设计周期。在做运动仿真时，这个模型可以直接模拟辊件沿槽体滚动的全行程，验证是否存在运动干涉、压合行程是否覆盖所有鞋材贴合区域，提前发现设计缺陷，避免加工完成后才发现结构问题造成的成本浪费。
