导柱式圆形件冲压成型工装结构

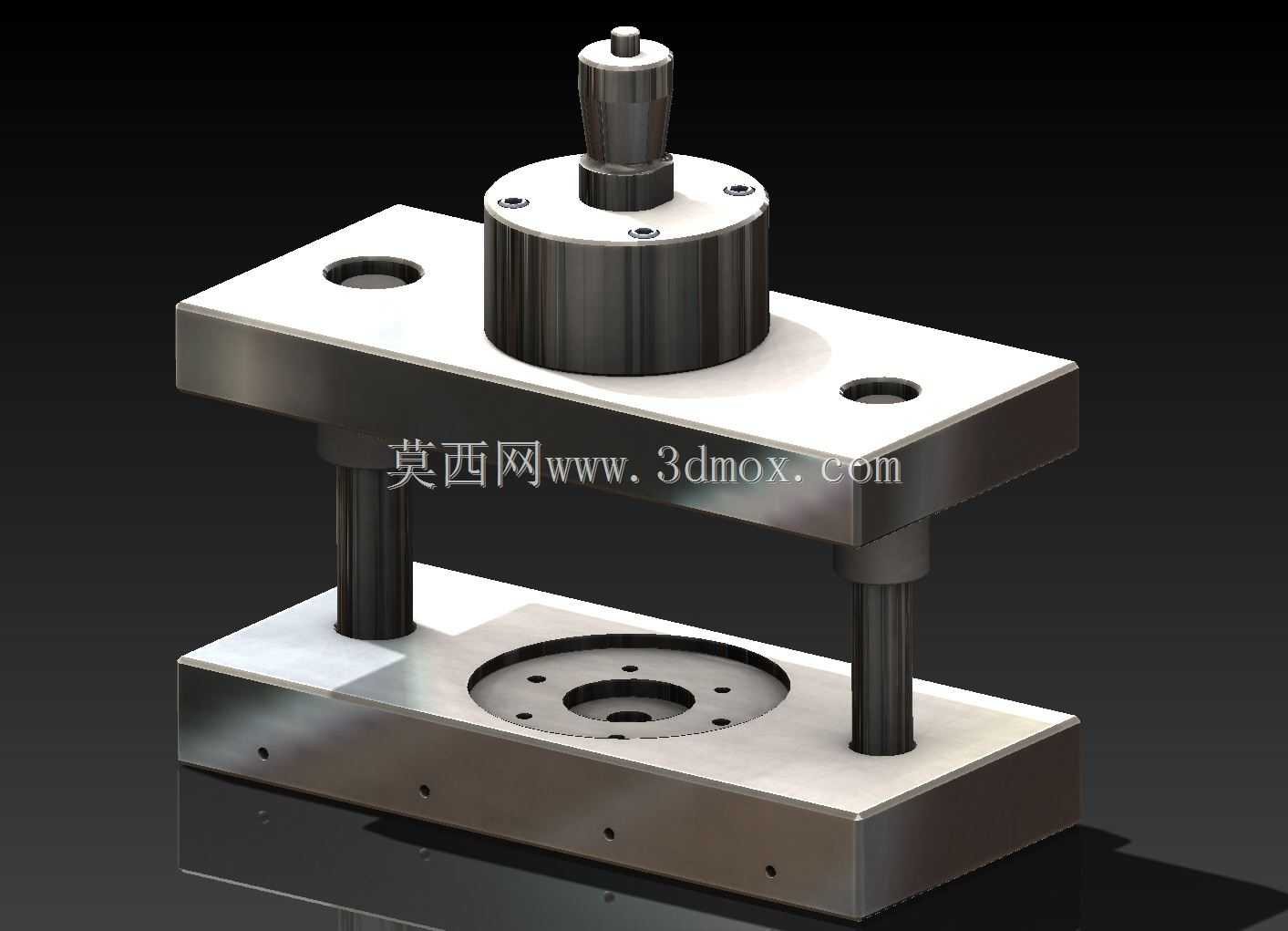

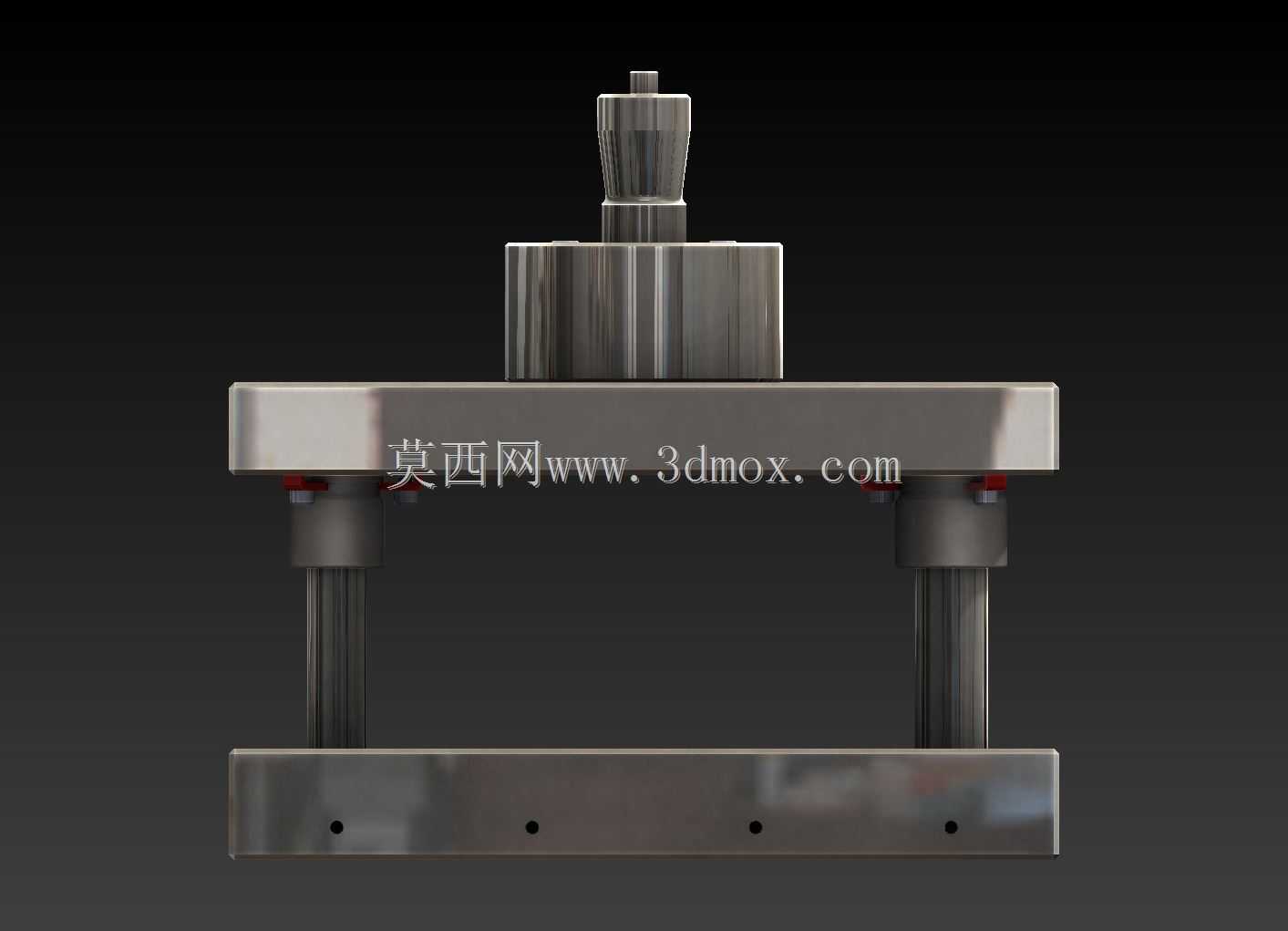

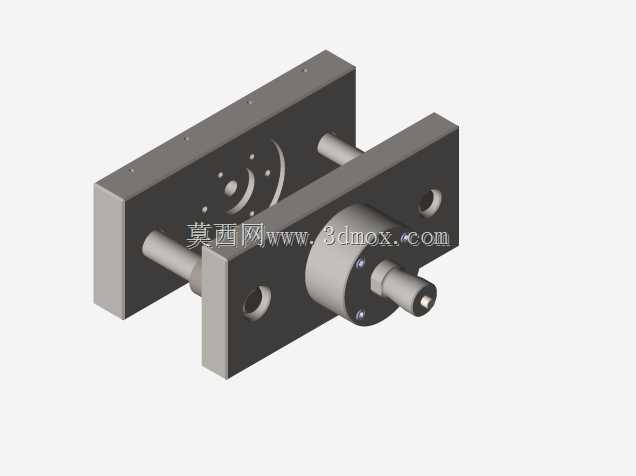

　　这套冲压工装结构主要面向薄金属圆形工件的批量冲裁、成型工序，常见于五金配件、家电钣金、汽车小尺寸冲压件的生产场景，适配中小吨位开式压力机的安装接口，可直接固定在压力机工作台面与滑块端完成冲压作业。从结构布局来看，整套工装采用后侧双导柱模架形式，上下模座均为矩形钢板加工而成，上模座预留两个对称的安装通孔，用于和压力机滑块端的T型槽配合完成锁紧固定，下模座对应位置同样排布安装孔位，匹配压力机工作台的T型槽间距，安装时无需额外加装过渡垫板，可直接完成装夹定位。导柱采用过盈配合压装在下模座的对应安装孔内，上模座对应位置装配导套，合模过程中导柱与导套的滑动配合可保证上下模的同轴度误差控制在0.02mm以内，避免冲压过程中出现啃模、

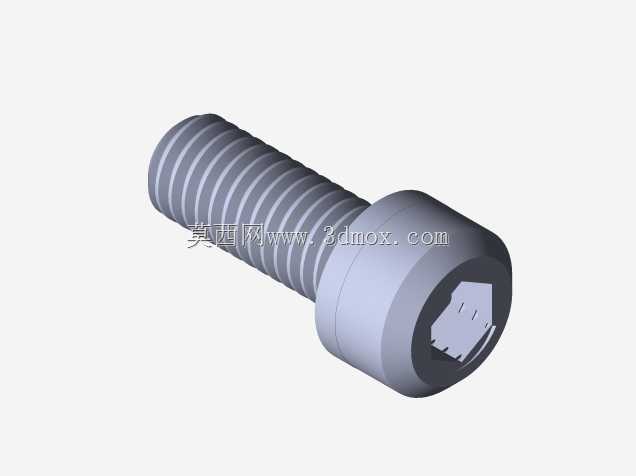

　　工件毛刺超差的问题，同时能承受冲压过程中产生的侧向力，延长凸凹模的使用寿命。上模部分的核心工作部件为圆形凸模固定座，通过内六角螺钉锁紧在上模座中心位置，凸模安装端设计有台阶定位结构，可快速更换不同直径的圆形凸模，适配不同尺寸规格的圆形工件冲制需求，凸模固定座顶端设计有模柄结构，可直接嵌入压力机滑块的模柄孔内，进一步提升上模安装的定位精度，避免高速冲压过程中上模出现偏移。下模部分的核心为圆形凹模镶块，采用台阶式嵌装结构固定在下模座的中心凹槽内，凹模刃口周边均匀排布漏料孔，冲制完成的工件或废料可直接通过漏料孔落入压力机工作台的落料通道，无需额外人工清理废料，可适配连续自动化冲压生产线的作业节奏。

　　整套模架的闭合高度可根据实际选用的压力机参数进行调整，通过更换不同厚度的凸模垫板、凹模垫板即可适配不同闭合高度的设备，无需重新加工模座主体结构，大幅降低了工装改造成本。从设计思路来看，这套结构优先考虑了工装的通用性与易维护性，所有易损的凸模、凹模、导套部件均采用可更换的镶装结构，生产过程中若出现刃口磨损、导套拉伤的问题，仅需拆卸更换对应镶件即可快速恢复生产，无需将整套模架从设备上拆下返修，可有效减少生产线停机维护时间。上下模座的边缘均做了倒角处理，避免安装调试过程中锋利边角划伤操作人员，导柱的下端设计有润滑油槽，日常维护时可直接在油槽内加注润滑油，保证导柱导套配合面的润滑状态，减少滑动磨损。在实际生产应用中，这套工装可完成0.

　　5-3mm厚度的冷轧钢板、铝板、铜板的圆形工件冲裁、浅拉伸成型作业，冲制的工件断面平整，尺寸一致性好，单套工装的刃口研磨周期可达到10万冲次以上，适合中小批量五金零件的冲压生产场景。安装调试时，首先将下模座固定在压力机工作台面，调整位置使凹模中心与压力机滑块中心重合，之后固定上模座，缓慢下行滑块使导柱完全进入导套，检查上下模合模过程无卡滞之后，锁紧上下模的安装螺钉，再进行试冲，根据试冲工件的毛刺情况调整凸模进入凹模的深度，直到工件断面质量符合工艺要求即可投入批量生产。整套结构没有多余的复杂部件，所有零件均采用常规机械加工工艺即可完成制造，加工成本低，装配难度小，适合中小型五金加工企业自行加工制作，也可作为标准模架基础改装其他类型的冲压工序，比如加装冲孔部件、折弯镶块即可完成对应工序的冲压作业，拓展性较强。
