带内螺纹周向槽锁紧圆螺母结构设计

　　做机械结构设计这么多年，这类带周向锁紧槽的圆螺母，在轴系固定场景里的出镜率一直很高，很多人觉得它就是个带槽的螺母，真要抠安装适配、锁紧可靠性的细节，要考量的维度一点不少。先从实际应用场景说，这类零件最常出现在需要轴向定位的旋转轴系里，不管是机床主轴的轴承内圈锁紧、减速器输入输出轴的齿轮轴向固定，还是重载输送设备辊筒的轴端限位，只要是需要承受轴向载荷、还要避免运转过程中螺母松脱的位置，都能看到它的身影。和普通六角螺母不一样，它的安装空间往往是轴端的环形狭小区域，周边没有足够的扳手空间去拧大尺寸六角头，所以周向均匀分布的槽口，就是专门适配钩形扳手设计的，安装的时候钩头卡进槽里就能施加足够的拧紧力矩，不需要预留六角扳手的回转空间，特别适合轴类零件周边紧凑的装配环境。

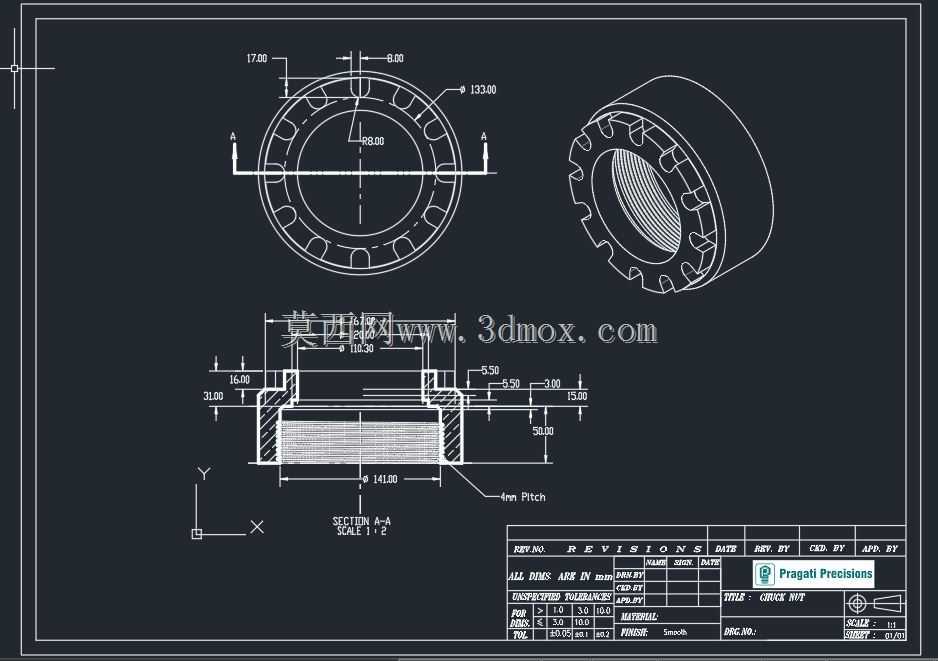

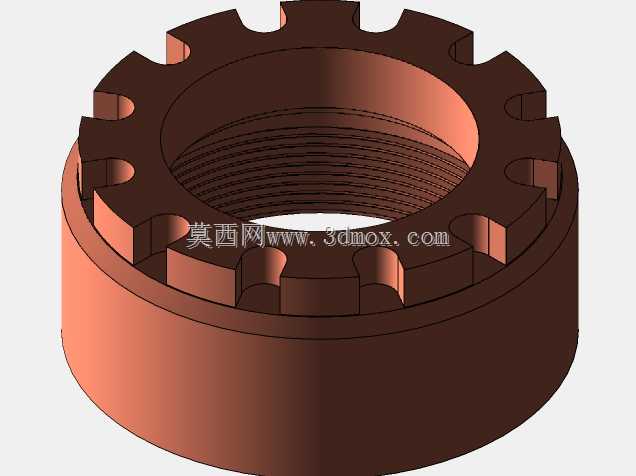

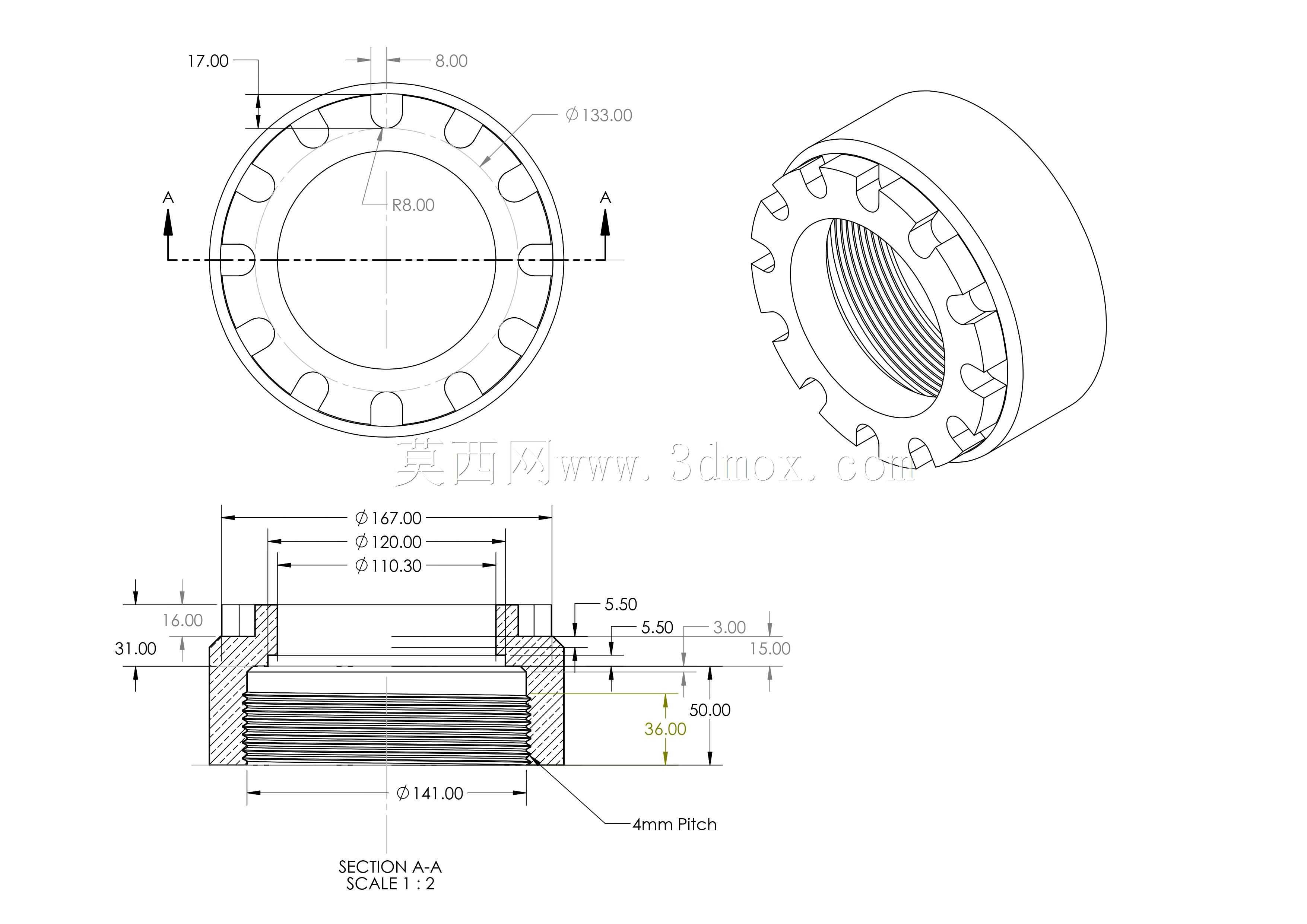

　　说回结构本身，这个零件的内孔是连续的三角内螺纹，加工的时候要保证螺纹的同轴度，不然拧到轴上之后会出现端面偏斜，压在轴承内圈或者齿轮端面上的时候，会导致轴系附加径向跳动，长时间运转很容易造成轴承发热、齿轮偏载磨损。外圆上的周向槽不是随便开的，槽的数量、深度、宽度都要和对应规格的钩形扳手匹配，槽的位置要避开螺纹收尾的区域，不然开槽的时候会破坏螺纹牙型，导致螺纹拧入的时候卡滞，甚至降低螺纹的连接强度。零件的端面是主要的承压面，设计的时候要保证端面和内螺纹轴线的垂直度，这个形位公差直接决定了锁紧之后的压紧力是否均匀，要是垂直度超差，拧紧之后局部压力过大，很容易把被压紧的轴承套圈端面压出凹痕，后期拆卸维护的时候会非常困难。

　　从安装边界来说，这类螺母的外径要比被压紧的零件内圈外径略小一点，不能超出轴系周边的回转空间，不然运转的时候会和旁边的密封件、轴承端盖发生刮蹭。螺母的厚度要根据承受的轴向载荷计算，太薄的话拧紧的时候容易变形，螺纹牙的受力也会不均匀，太厚的话又会占用过多的轴向安装尺寸，导致整个轴系的长度冗余增加。周向槽的深度不能过深，不然会削弱螺母本体的结构强度，承受重载轴向冲击的时候容易从槽的位置开裂；也不能太浅，不然钩形扳手卡进去之后容易滑脱，安装的时候没法施加足够的预紧力，运转过程中受振动影响很容易松脱。

　　实际选型设计的时候，还要考虑和止动垫圈的配合，很多场景下这类圆螺母会和多舌止动垫圈搭配使用，拧紧之后把垫圈的舌片掰进螺母的槽里，就能实现机械防松，哪怕设备有持续的振动冲击，螺母也不会出现回转松脱的问题。这时候槽的宽度要能顺利卡进止动垫圈的舌片，间隙不能太大，不然舌片卡进去之后有旷量，防松效果会打折扣。加工工艺上，这类零件一般用中碳钢调质处理，表面做氧化发黑处理提升防锈能力，螺纹加工要保证通止规合格，槽口的边缘要做倒角处理，避免安装的时候割伤操作人员的手，也能减少应力集中，提升零件的抗疲劳强度。

　　很多刚入行的设计人员选这类零件的时候，往往只看螺纹规格，忽略了端面垂直度、槽口尺寸和安装空间的匹配，最后装配的时候要么扳手卡不进去，要么拧紧之后轴系跳动超差，反复返修耽误项目进度。其实这类标准结构件的设计，核心就是在有限的安装空间里，实现可靠的轴向压紧和防松，每一个尺寸细节都是围绕实际装配、使用、维护的需求来定的，没有多余的结构。比如螺母外圆的倒角，除了去除毛刺，安装的时候也能起到导向作用，方便对准螺纹孔快速拧入，尤其是在设备内部视线不好的装配位置，小的倒角设计能大幅提升装配效率。还有槽口的位置分布，均匀分布的槽口能让拧紧的时候受力更均匀，不会因为局部受力导致螺母变形，不管在哪个角度都能找到合适的槽口卡住扳手，不用反复转动螺母找位置，在维护空间狭小的设备内部，这个细节能省很多拆装的功夫。
