内阻测试用弹性接触引脚结构设计

　　在锂电池内阻检测、精密电子元件导通测试、电路板在线检测这类需要频繁接触被测件导电部位的工位上，接触引脚的性能直接决定测试数据的稳定性与重复精度，这类引脚既要保证接触时的可靠导通，又要避免硬接触刮伤被测件的镀层或极柱表面，同时还要适配自动化测试设备的快速往复动作，减少频繁更换易损件带来的停机时间。这款内阻引脚采用头部弹性伸缩结构设计，前端接触端做了斜切尖头处理，接触时能刺破被测件表面可能存在的氧化膜、薄尘层，降低接触电阻波动，尖头的角度经过反复验证，既保证足够的刺破能力，又不会在软质极柱表面留下过深的压痕，适配不同硬度的金属导电接触面。引脚中段集成了微型压缩弹簧，弹簧线径与节距经过匹配计算，提供稳定的接触预压力，当测试工位下压接触时，

　　弹簧压缩行程可以抵消设备下压行程的微小误差，保证每次接触的压力保持在合理区间，避免压力过大导致引脚弯曲、被测件变形，也不会因为压力过小出现接触虚接、测试数值跳变的问题。尾部设置M3外螺纹安装段，螺纹段长度适配常规测试治具的安装板厚度，配合两个锁紧螺母就可以快速调整引脚的伸出长度，不需要额外加工定制安装座，能直接适配市面上多数通用内阻测试架、探针台的安装孔位，安装时只需要在治具板上加工对应直径的通孔，穿入引脚后调整伸出量锁紧螺母即可完成装配，接线端可以直接在螺纹尾部焊接导线，或者配合接线端子压接，导电通路全程采用同材质金属加工，减少不同金属接触带来的额外电势差，降低对微小内阻测试结果的干扰。从尺寸边界来看，

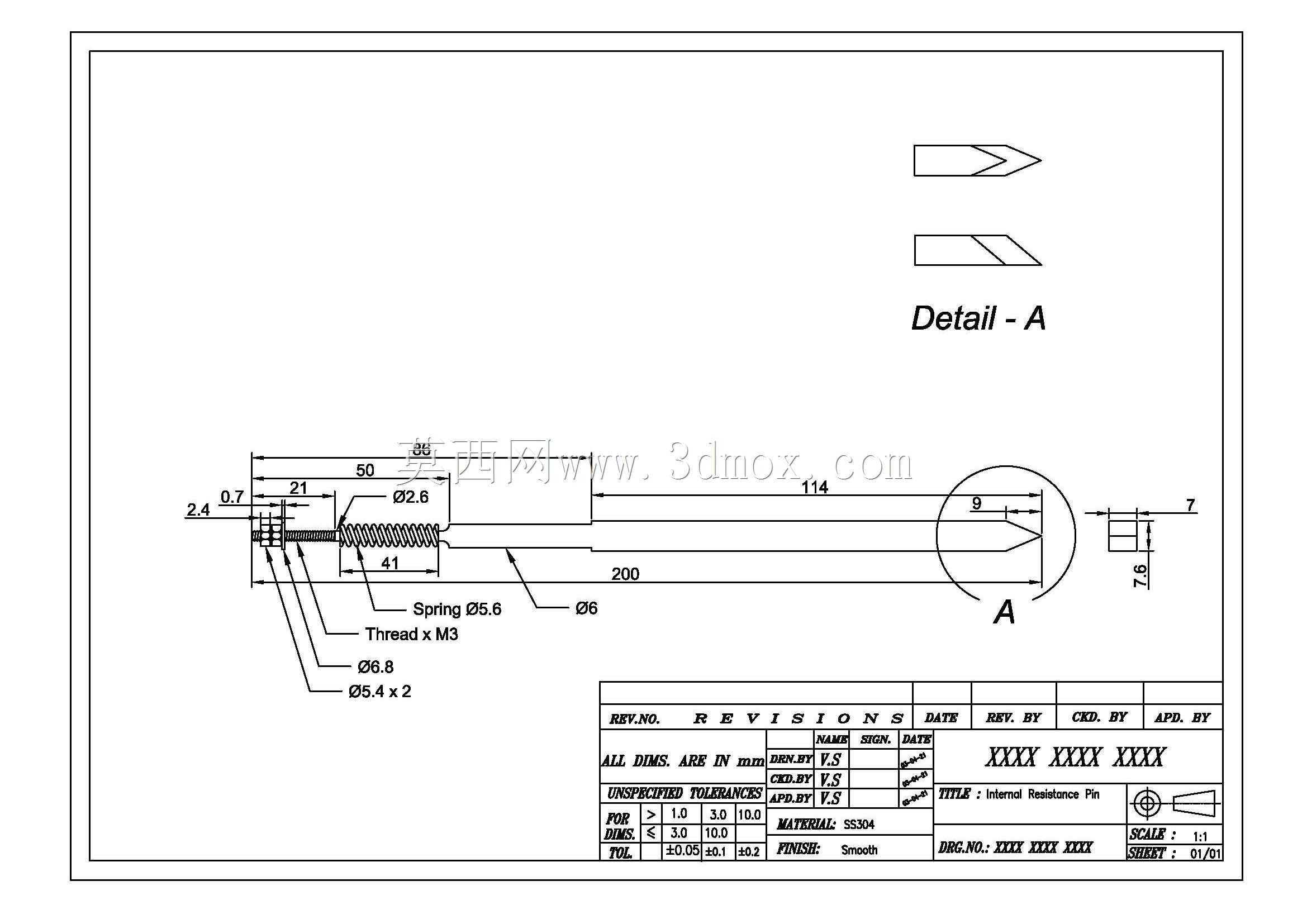

　　引脚总长度控制在200mm级别，主体杆身直径6mm，弹簧段外径5.6mm，安装螺纹段直径3mm，前端尖头段的接触直径经过收窄处理，能适配间距较小的测试点位，不会碰到相邻的导电部位造成测试短路。头部细节处做了两处不同角度的端头结构可选，一种是尖锥箭头型端头，适合带微小凹孔的极柱接触，能自动对中凹孔位置，保证接触点落在极柱中心区域；另一种是斜切平端头，适合平面型极柱或者焊盘接触，接触面积更大，通过大电流时温升更低。在实际产线应用场景中，这类引脚常被用在锂电池化成后的内阻分选工位、PACK组装后的导通测试工位，以及精密电阻、电容元件的参数测试设备上，相比固定硬引脚，弹性结构能承受每秒2-3次的高频往复接触动作，

　　弹簧的疲劳寿命满足产线连续三班倒的使用需求，杆身采用硬质导电钢材加工，表面做镀镍防锈处理，长期使用不会因为氧化导致接触电阻上升，尾部的螺纹安装结构也方便快速更换磨损的引脚，不需要拆解整个测试治具，维护效率提升明显。设计过程中特意控制了各段的同轴度，弹簧伸缩时不会出现卡滞、偏斜的问题，杆身的直线度保证引脚在安装孔内滑动顺畅，没有径向晃动，避免接触点偏移导致的测试误差，端头的热处理硬度控制在合理范围，既保证耐磨性能，又不会因为硬度过高在接触时脆裂，适配不同工况下的使用需求。
