灌装设备用填充ML针结构设计

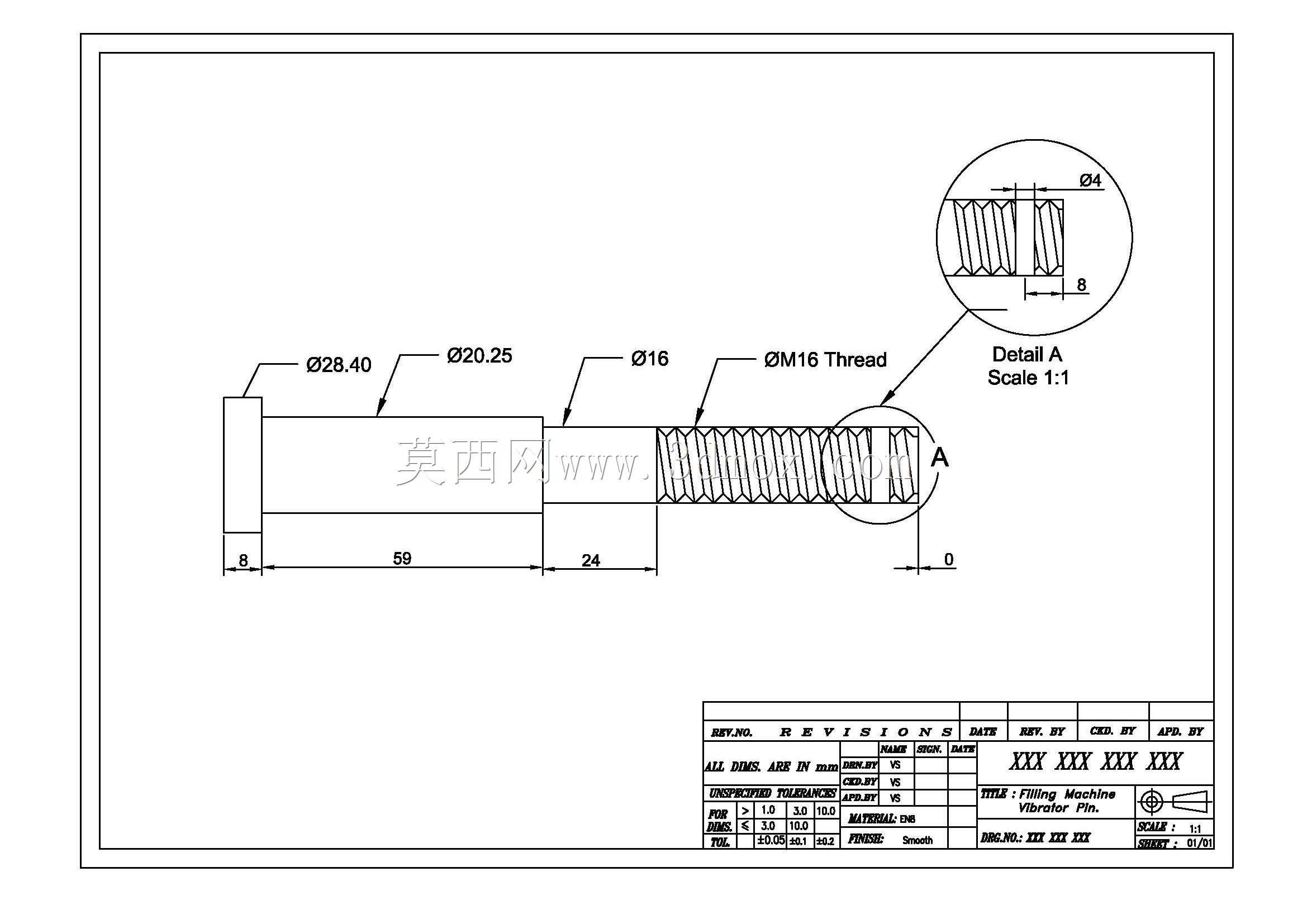

　　在食品灌装、医药试剂分装、精密点胶这类对注料精度要求严苛的生产场景里，填充针是直接接触物料、决定注料一致性的核心执行零件，这款填充ML针的结构设计完全围绕小剂量高精度注料的工况需求展开。从安装端开始看，最左侧直径28.40mm、长度8mm的轴段是安装定位面，加工时严格控制该段的圆柱度与端面垂直度，装配时该端面会与安装基座的定位面完全贴合，避免注料过程中出现偏摆导致的滴漏、注料位置偏移问题；紧邻定位段的是直径20.25mm、长度59mm的主体轴段，这部分是填充针的主要承载段，既需要承受注料时流体带来的轴向反压，也要适配安装基座的避让空间，设计时将该段直径控制在合理范围，既保证足够的结构刚度，避免细长针体在高速往复注料动作中出现共振，

　　也不会因为直径过大增加不必要的运动负载。再往出料端方向，是直径16mm、长度24mm的过渡轴段，该段做了平滑的直径收窄过渡，没有台阶尖角，一方面减少流体在针体内部流道的转折阻力，避免物料残留，另一方面也降低针体往复运动时与周边防护结构的剐蹭风险。最靠近出料端的是M16外螺纹连接段，这部分是填充针与注料阀出料口的连接结构，螺纹精度选用6g级，装配时配合密封垫片可以实现可靠的密封连接，承受最高1.2MPa的注料压力不会出现渗料问题，螺纹段长度经过精确计算，既保证足够的啮合牙数承受注料反力，也不会因为螺纹过长导致安装时过度旋入顶坏阀体内的流道密封件。从局部放大的细节结构来看，出料端做了直径4mm、长度8mm的细径出料口，

　　内孔做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，对于高粘度的酱料、硅油类物料，光滑的内孔壁可以减少物料挂壁，保证每次注料的剂量误差控制在±0.5%以内，出料口的端面做了平口处理，没有毛刺飞边，注料完成后断料干脆，不会出现拉丝、滴液的问题，这对于医药试剂分装这类不允许交叉污染的场景尤为重要。设计过程中针对不同物料的特性做了结构适配，比如针对有微小颗粒的混悬液类物料，内孔过渡处全部做了R1以上的圆角过渡，没有直角死角，避免颗粒卡滞导致的出料口堵塞；针对易挥发的有机溶剂类物料，连接螺纹处预留了密封垫圈的安装槽位，可以搭配四氟密封垫实现耐溶剂密封。从安装边界来看，整根填充针的总长度是各轴段尺寸之和，

　　安装时从定位端面到出料口端面的距离是固定值，设备调试时不需要额外调整针体伸出长度，只要将定位端面贴合基座锁紧即可，大幅缩短设备换型调试的时间。针体的材质选用常规的304或316L不锈钢，根据接触物料的腐蚀特性选择，所有外露表面做钝化处理，避免长期接触物料出现锈蚀污染产品。在实际生产验证中，这款填充针可以适配每分钟120次的高速往复注料工况，连续运行8小时的注料剂量稳定性远高于常规的直口针头，出料口的细径设计也可以适配最小口径1mm的包装容器注料需求，不会出现物料溅出容器的问题。另外针体的各轴段同轴度控制在0.02mm以内，高速运动时的径向跳动量极小，不会因为针体偏摆碰刮容器内壁，对于薄壁类的安瓿瓶、软包装注料场景适配性极强。
