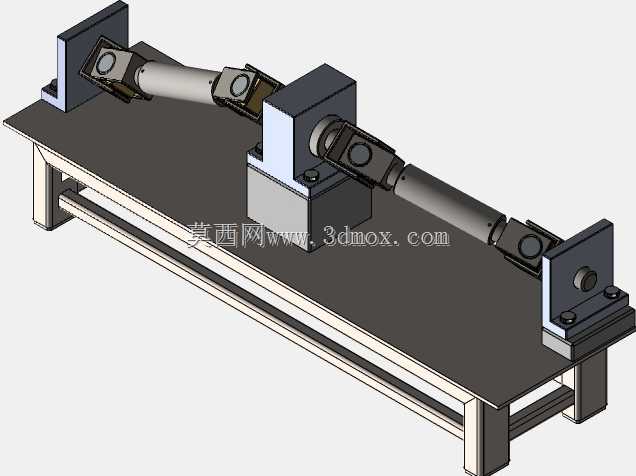

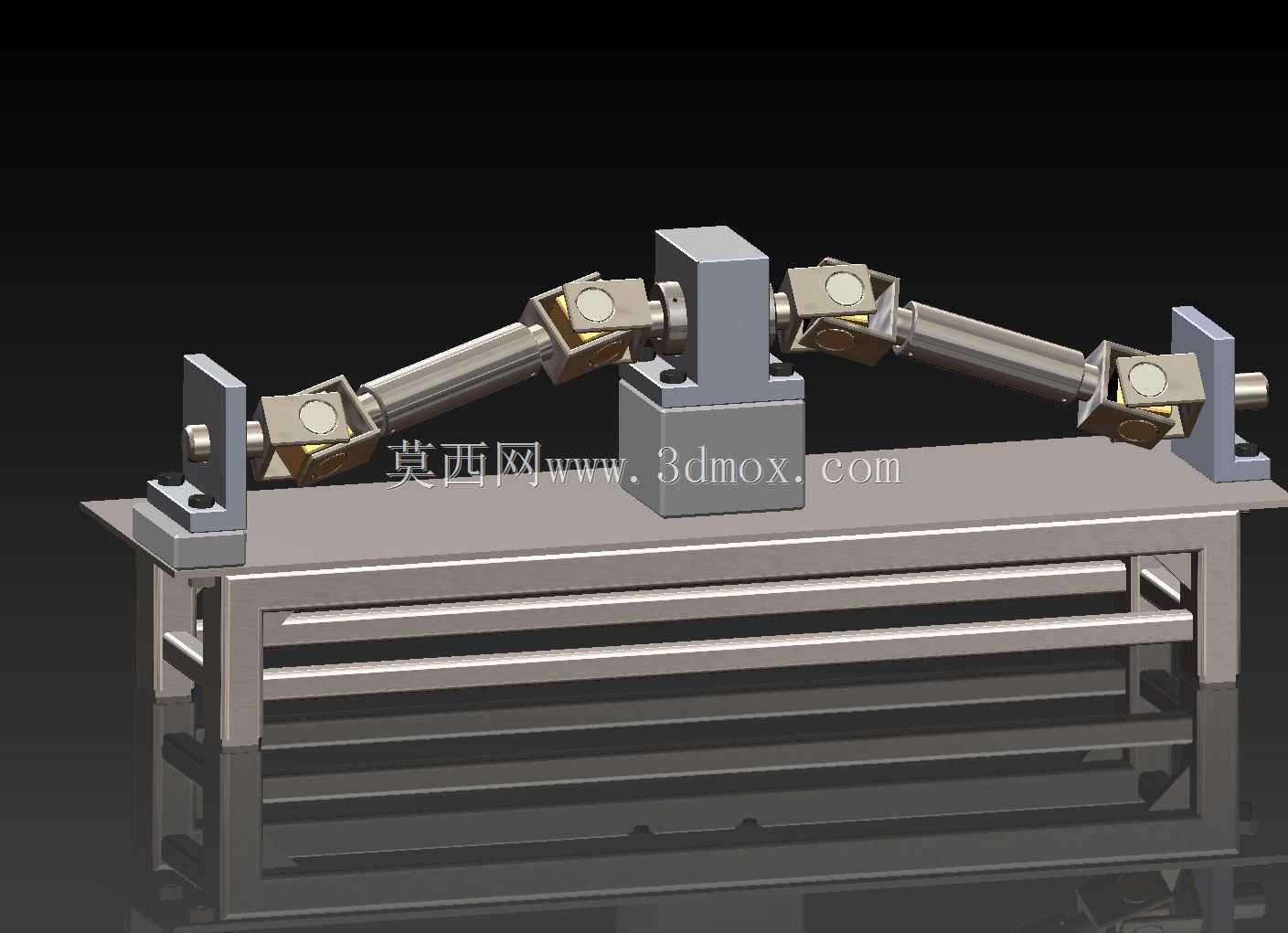

这套传动测试结构主要面向动力传递性能验证场景,在中小功率传动系统的台架测试环节应用较多,常见于高校机械实验室、传动部件生产企业的质检环节,以及非标自动化设备研发阶段的传动方案验证工位。结构采用对称双输出轴布局,中间的安装基座作为动力输入的承载位,可适配不同规格的伺服电机、步进电机作为动力源,两侧通过十字万向节连接输出端,能够补偿两端安装座之间的同轴度误差,避免因安装偏差带来的附加径向载荷,延长传动部件的使用寿命。
从实际使用逻辑来看,这套结构的核心作用是模拟实际工况下的动力传输状态,可测试不同转速、扭矩条件下万向节的传动效率、温升情况以及角度补偿范围内的传动平稳性。底部采用框架式支撑台结构,台面预留了多组T型槽安装位,两侧的轴承支撑座可沿台面横向调整位置,适配不同长度的传动轴安装需求,调整范围覆盖常用的中小规格万向节传动轴安装尺寸,单根传动轴的有效安装长度可在150mm至350mm区间内灵活调整,中间动力基座的安装面高度为120mm,两侧支撑座的中心高与中间基座输出轴中心高保持一致,基准面平面度公差控制在0.02mm以内,保证安装基准的统一性。
设计过程中优先考虑了测试场景的通用性,十字万向节的连接端采用标准轴径配合键槽传动,可快速更换不同规格的万向节部件,无需对整体台架进行大规模拆装。两侧的支撑座内置深沟球轴承,可承受一定的径向载荷,输出端可通过法兰连接磁粉制动器、扭矩传感器等测试元件,方便搭建完整的测试链路。框架式底座采用型钢焊接后去应力处理,再经平面铣削加工保证安装面精度,底部预留了地脚安装孔,可固定在铸铁平台上,避免高速测试过程中出现共振问题。
在安装边界方面,整套结构的总宽度控制在800mm以内,总深度为300mm,总高度(不含动力源)为220mm,占用台架空间较小,可适配多数标准测试台的安装尺寸。万向节的最大允许轴间夹角为15度,在该角度范围内可保证传动扭矩波动在允许范围内,满足多数非同轴传动的测试需求。结构上没有多余的冗余设计,所有部件均围绕传动测试的核心功能配置,中间的动力安装座设置了定位止口,保证动力源输出轴与基座的同轴度,降低安装调试的难度。日常使用中,仅需定期对万向节的十字轴部位加注润滑脂,检查轴承座的紧固螺栓是否松动,即可维持长期稳定的测试状态,维护成本较低,适合长时间连续运转的测试工况。
