多节拼接式通风管路90度转向钣金弯头

　　在工业通风除尘、暖通空调送排风、物料气力输送系统的管路布设场景中，管路走向受厂房空间布局、设备接口位置限制，往往需要通过转向构件改变介质输送方向，这类多节拼接的90度钣金弯头，就是管路系统中承担转向导流功能的核心配件。不同于一体冲压成型的小口径弯头，这类分节拼接的钣金结构，更适配大口径、中低压的管路输送场景，常见于车间除尘系统的主管道转向、涂装车间的排风管路布设、粮食加工行业的轻物料气力输送管路，以及商用建筑的消防排烟管路中。

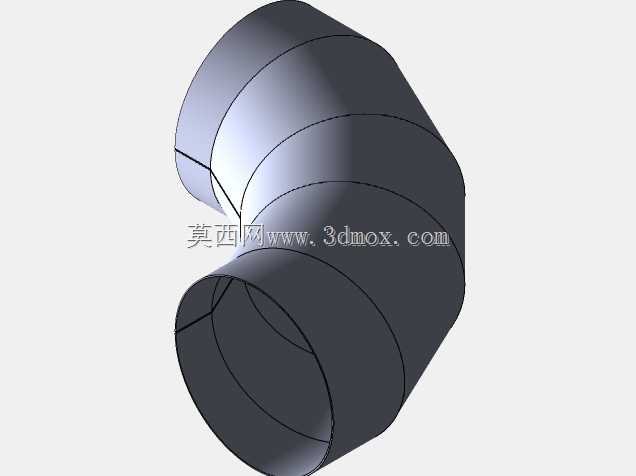

　　从实际使用的功能特性来看，这类弯头采用多节斜口管段拼接的结构，每一节管段的两端都做了对应角度的斜切处理，拼接后形成平滑的90度圆弧转向通道，相比直角弯折的管路，能大幅降低介质流经转向处的局部阻力，减少管路系统的压损，降低配套风机的运行负载。同时分节的钣金结构在加工时不需要大型冲压模具，仅通过等离子切割、折弯、咬口或者焊接工艺就能完成加工，生产灵活性强，针对不同管径、不同转弯半径的定制需求，调整每一节管段的斜切角度与拼接数量即可快速适配，不需要额外开模，能有效缩短非标管路配件的生产周期。

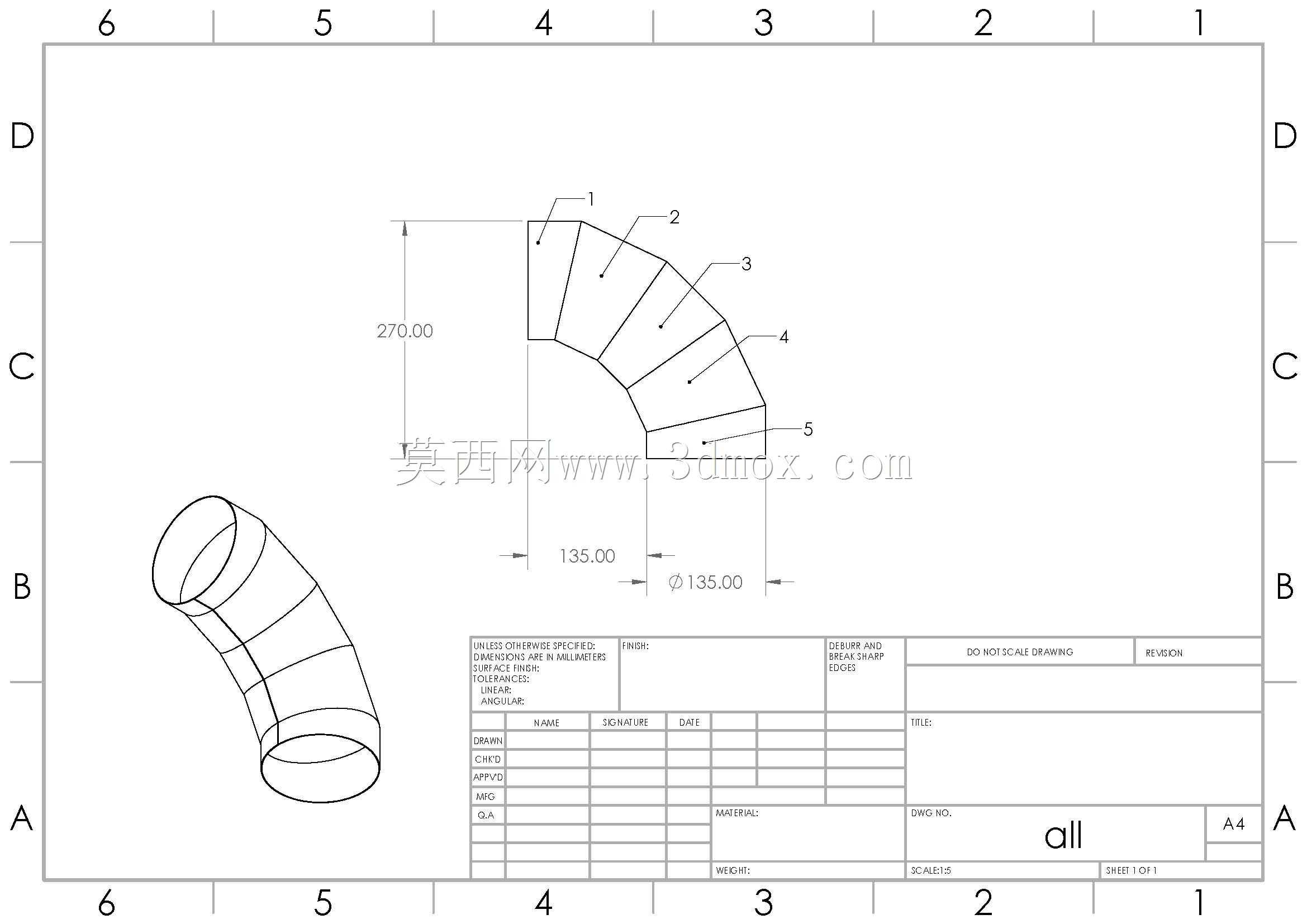

　　在设计这类钣金弯头时，首先要匹配对接管路的公称通径，弯头两端的接口直径要与对接的直段管路完全一致，保证连接时的同轴度，避免出现台阶错位导致的流道突变、积料或者漏风问题。转弯半径的取值是设计中的核心参数，通常根据管路内输送的介质特性调整：如果是输送含尘气体、粮食颗粒等带固体物料的介质，转弯半径要取管径的1.5到2.5倍，避免流速突变导致物料在弯头处沉积堵塞，同时减少固体颗粒对弯头内壁的冲刷磨损；如果是普通的通风换气、排烟管路，转弯半径可适当缩小到管径的1到1.5倍，在满足流阻要求的前提下减少弯头占用的安装空间。每一节拼接管段的分节数量也需要结合加工条件与流道平滑度调整，分节数量越多，拼接后的弯头内壁越接近光滑圆弧，流阻越小，但对应的拼接工序、密封点位也会相应增加，常规90度弯头通常取4到6节管段拼接，兼顾加工效率与流道性能。

　　安装边界方面，这类钣金弯头的两端接口通常预留法兰翻边或者抱箍连接位，安装时要注意弯头的转向角度与管路走向完全匹配，拼接处的密封垫要贴合完整，避免漏风。在架空布设的管路系统中，弯头位置因为介质流向改变会产生一定的动压反作用力，需要在弯头附近的直段管路上加装固定支架，不能将管路载荷全部作用在弯头的拼接缝上，避免长期运行后出现接缝开裂、变形漏风的问题。如果是输送含磨琢性物料的管路，还可以在弯头的外侧迎风面增加耐磨衬层，或者将弯头外侧的板材厚度适当加厚，延长构件的使用寿命。

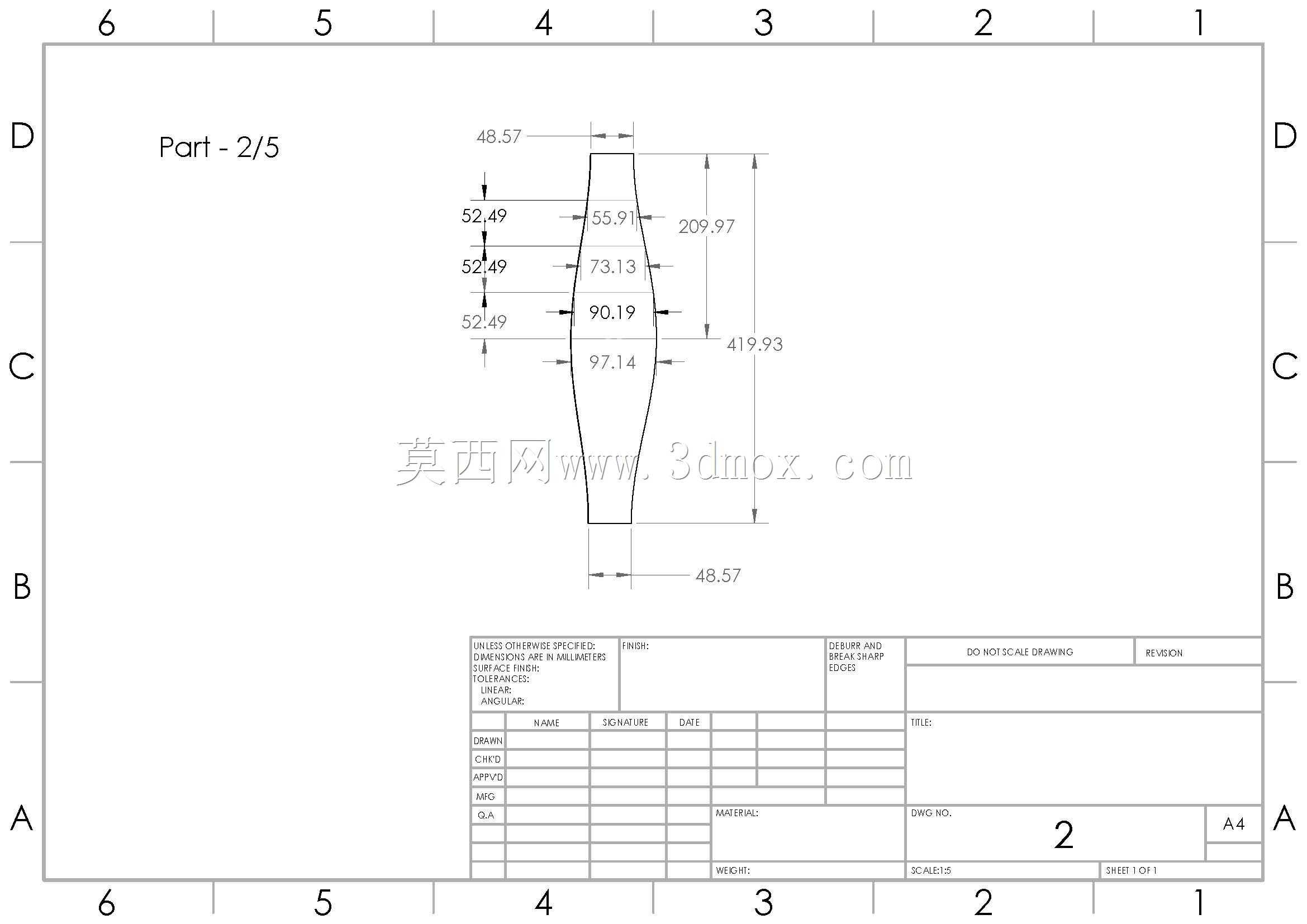

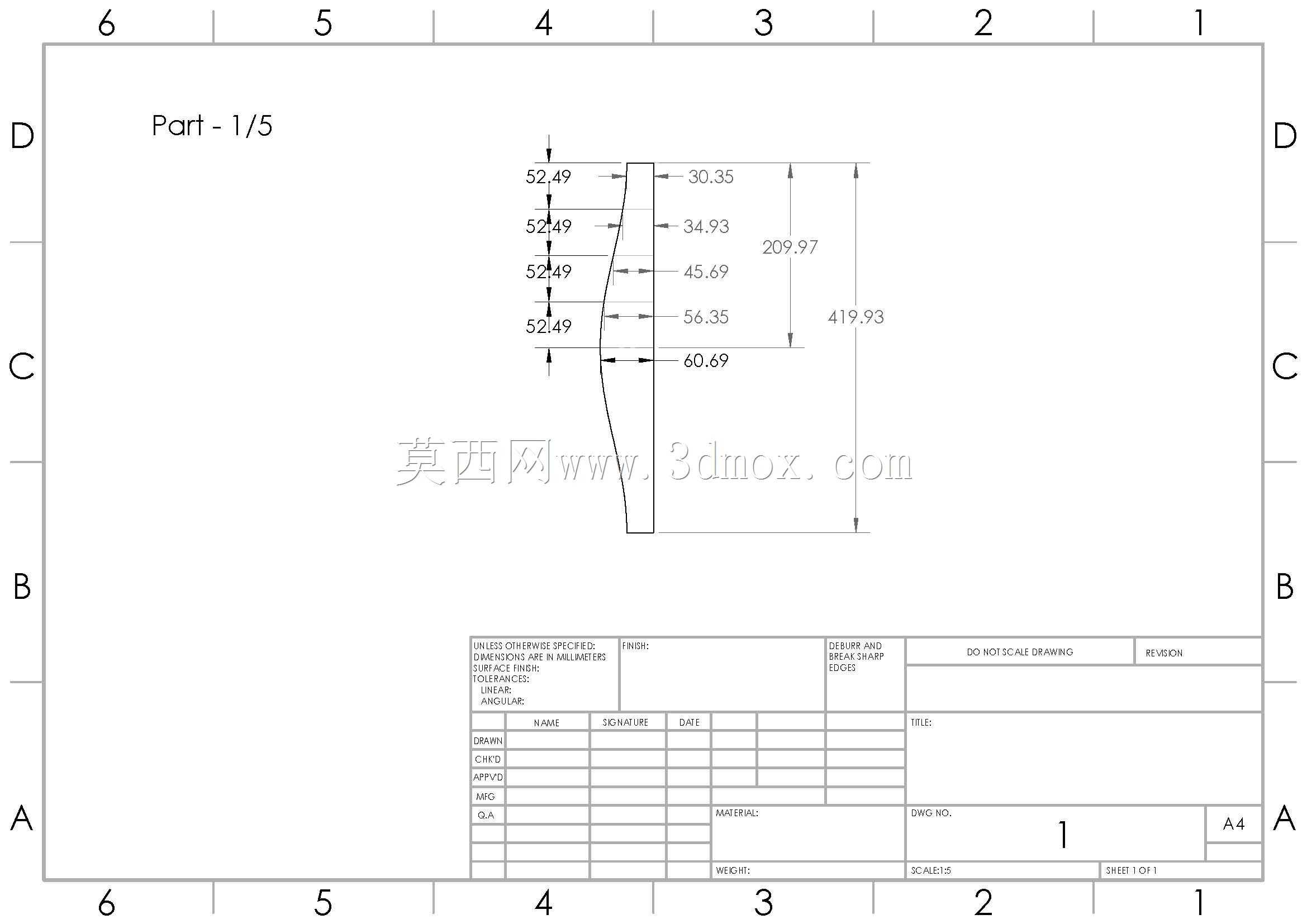

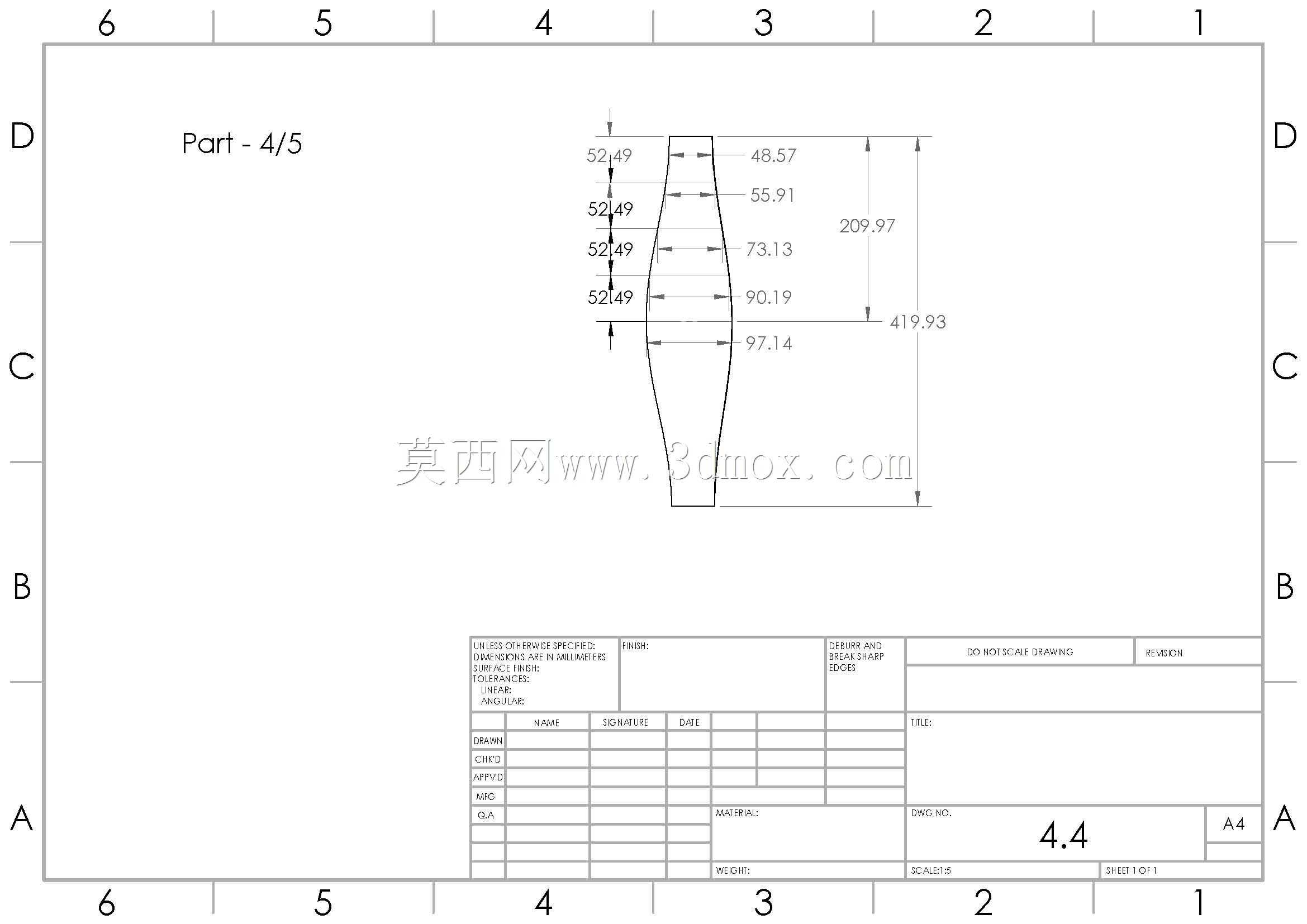

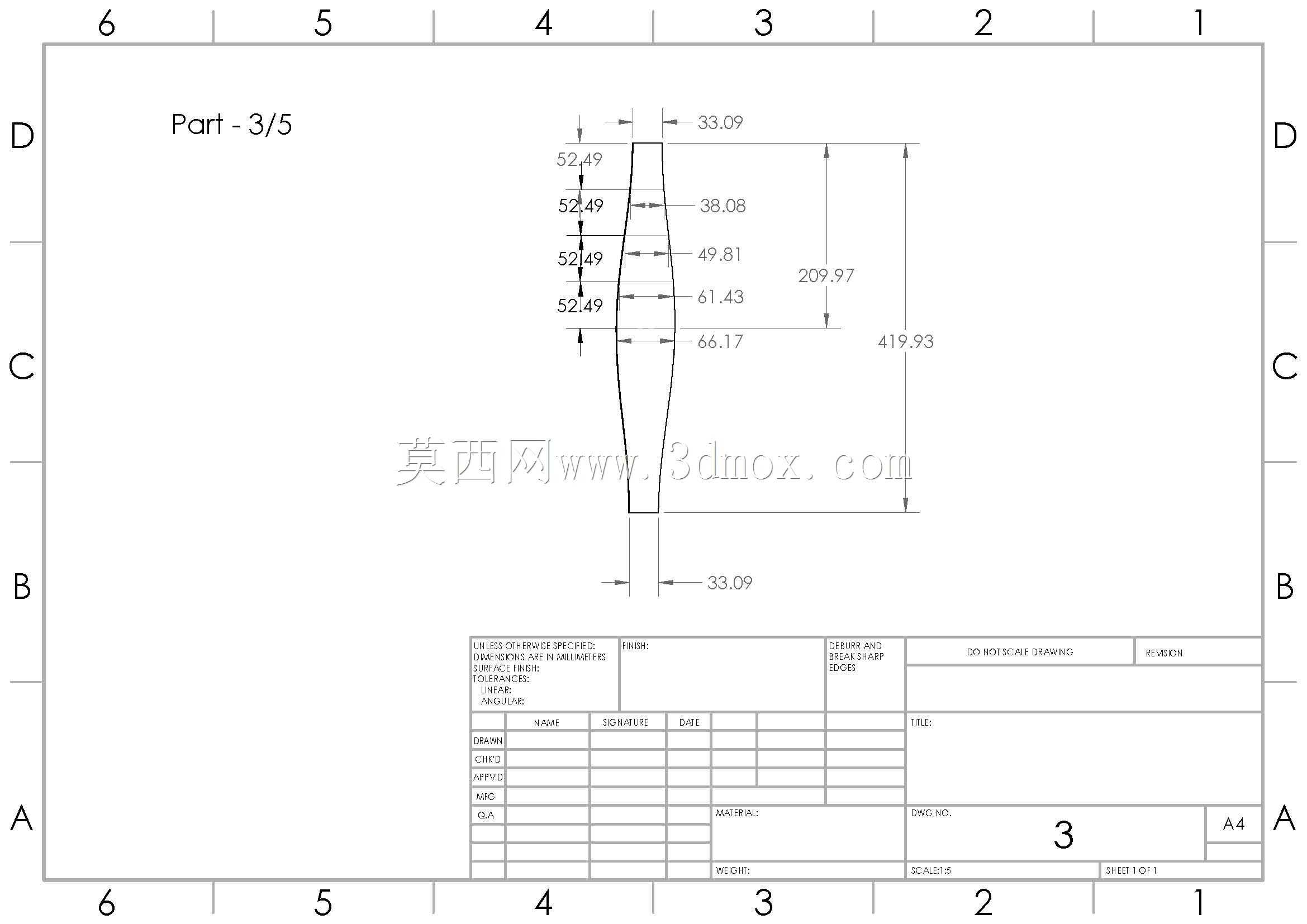

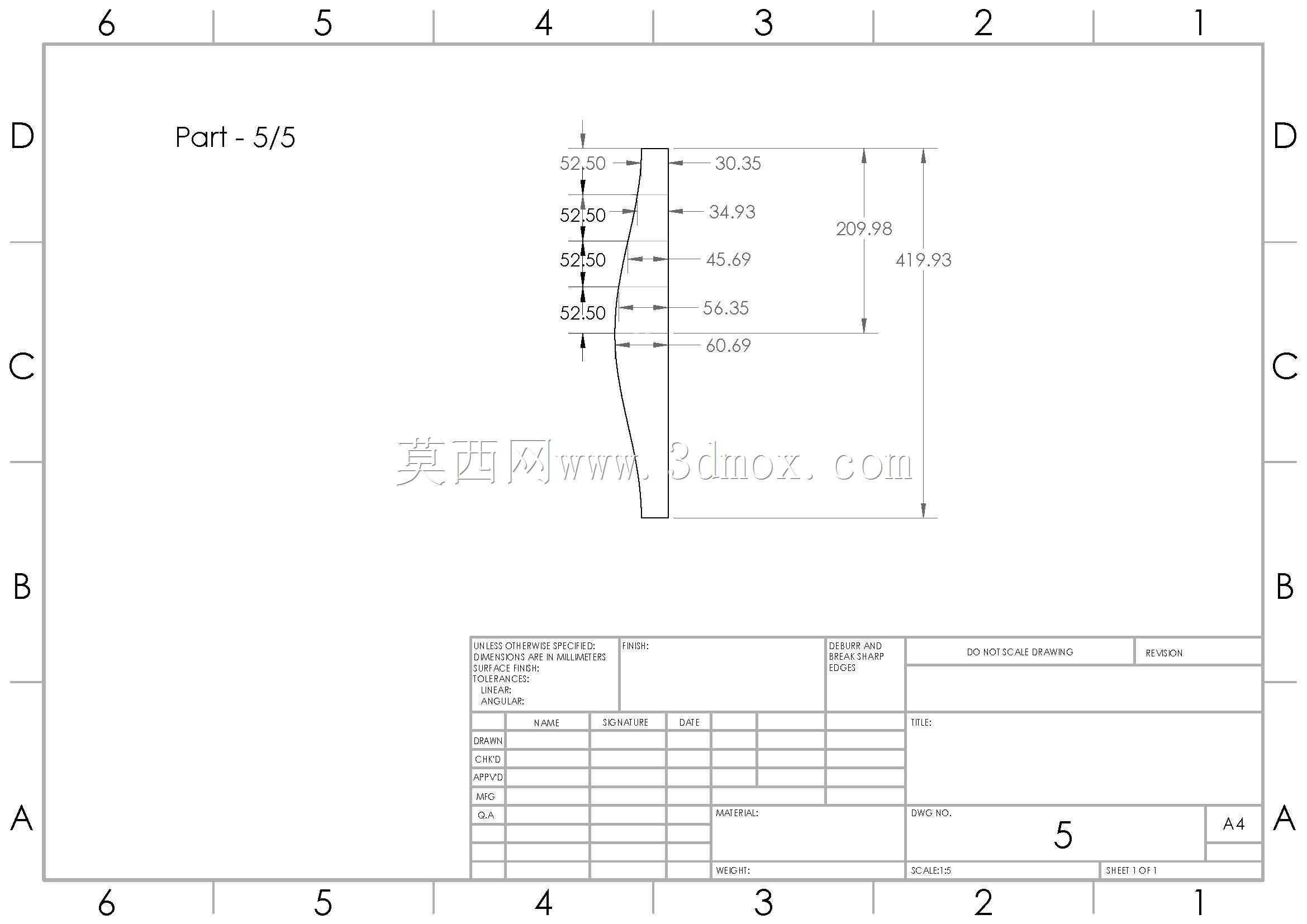

　　从建模逻辑来看，这类构件的三维建模需要先确定中心弧线的曲率半径，再按照分节数量在中心弧线上做等分点，过每个等分点做垂直于中心弧线的基准面，在每个基准面上绘制对应管径的截面轮廓，通过放样或者多实体拼接的方式生成每一节管段的实体，同时要预留出拼接时的咬口余量或者焊接收缩量，保证加工出的实物拼接后角度准确、接口贴合紧密。建模过程中还要注意每一节管段的斜口角度匹配，避免出现拼接错位、内壁台阶的问题，否则会直接影响实际使用时的流道顺畅度。
