锉刀配套夹持固定夹套结构设计

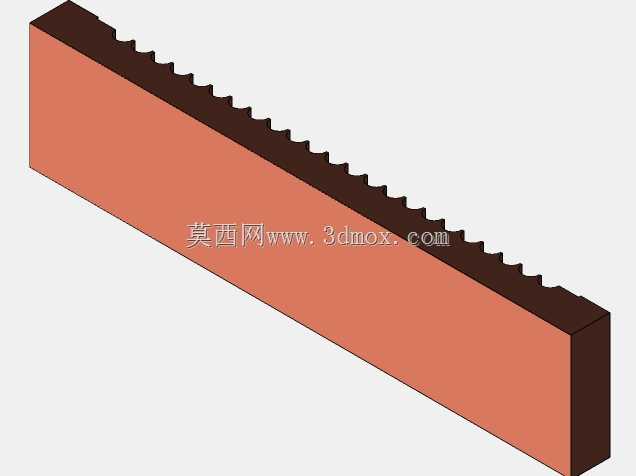

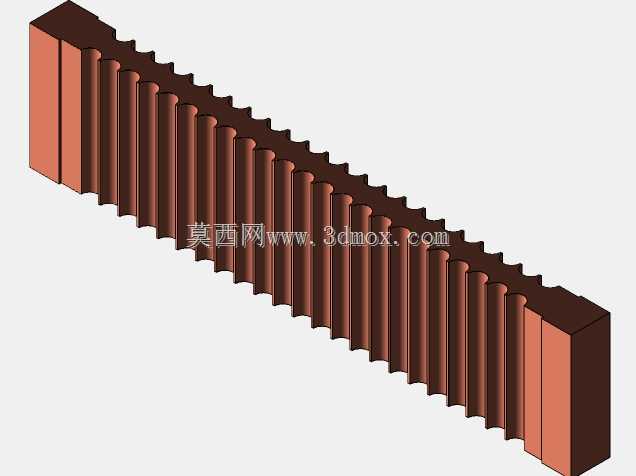

　　在钳工锉削加工、五金修配、小型零件去毛刺作业场景中，锉刀夹套是配套手动锉刀使用的核心辅助夹持部件，主要作用是为锉刀提供刚性支撑与握持延伸，解决常规锉刀尾部握持受力不均、长时间作业手部硌伤、小尺寸锉刀施力方向偏移的实际问题。这类夹套的设计首先要匹配对应规格锉刀的尾部安装尺寸，夹套内部的卡槽采用等距排布的半圆弧定位结构，每一道卡槽的弧度与锉刀尾部的圆柱段轮廓完全贴合，安装时锉刀尾部可直接嵌入对应卡槽，依靠卡槽与锉刀表面的静摩擦力实现周向固定，避免锉削过程中锉刀出现转动、窜动的问题。夹套的主体外形采用长条状矩形截面设计，外侧握持面做了等距的齿形防滑结构，齿形的高度控制在1.2mm左右，齿距为5mm，既能够保证手部握持时的摩擦力足够，

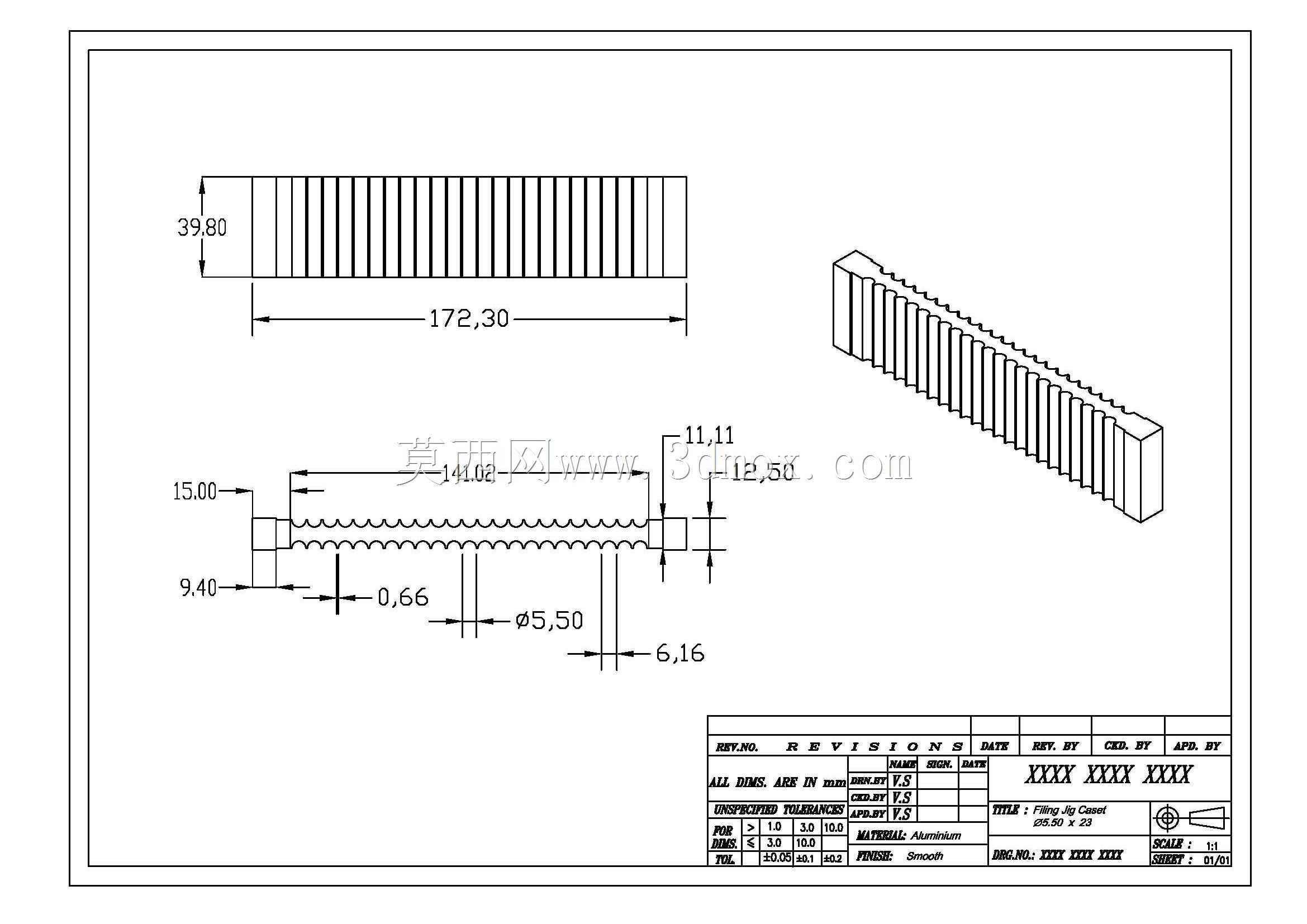

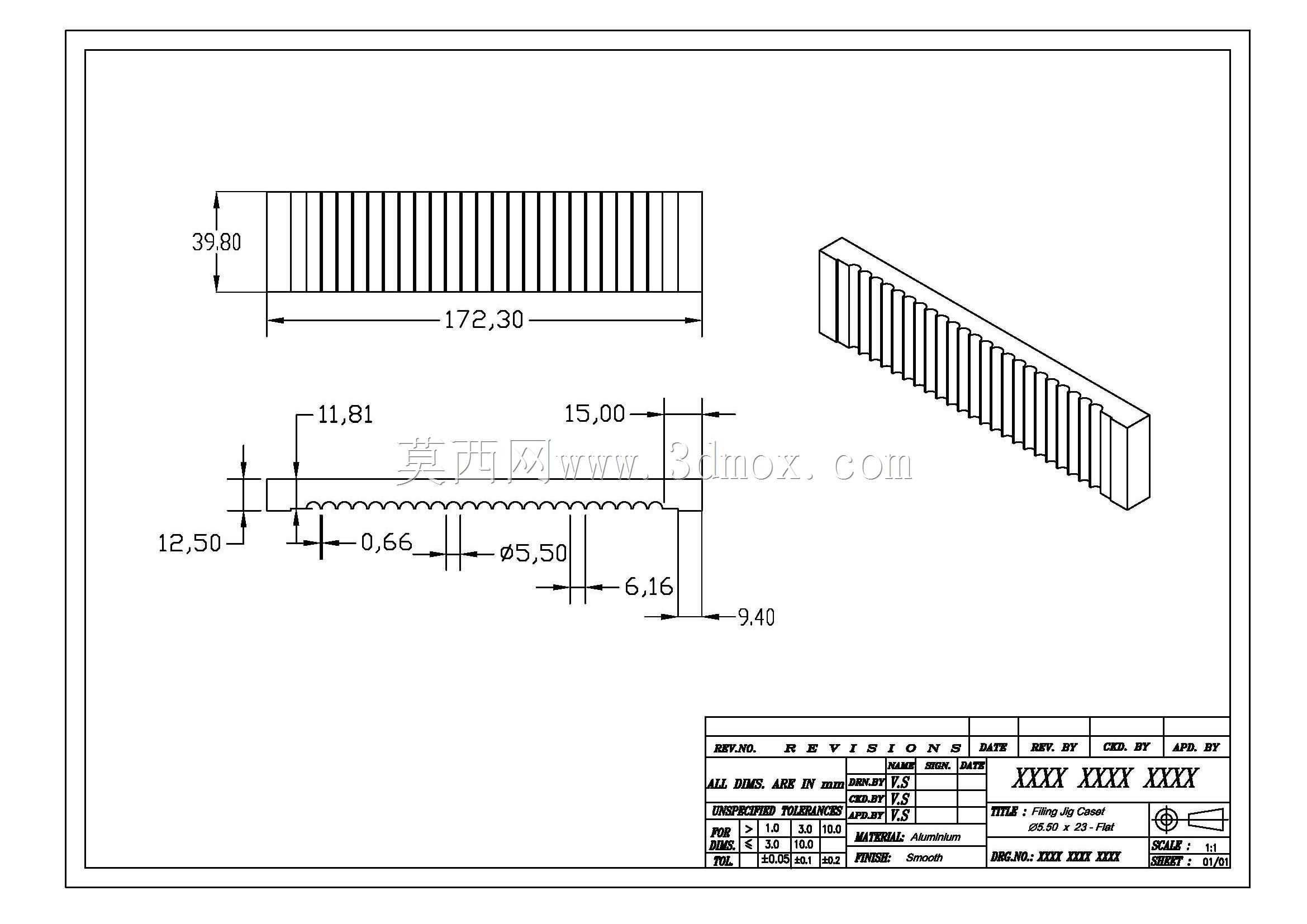

　　不会因为手上沾有切削液、金属碎屑出现打滑，又不会因为齿形过于尖锐造成手部磨损。夹套的两端做了45度倒角处理，避免安装、使用过程中尖锐边角划伤操作人员，同时倒角结构也能够在夹套插入工具架存放时起到导向作用，提升收纳便利性。从设计思路上看，这款夹套没有采用额外的锁紧螺钉、压块等紧固件，完全依靠自身卡槽的过盈配合实现锉刀固定，一方面减少了零件数量，降低了加工制造成本，另一方面也避免了紧固件松动脱落造成的作业风险，在频繁更换锉刀的作业场景下，插拔操作的效率比带锁紧结构的夹套提升40%以上。夹套的整体长度根据配套锉刀的规格做了适配，常规适配10寸平锉、半圆锉的夹套长度控制在180mm，宽度28mm，厚度22mm，

　　安装后锉刀尾部嵌入夹套的深度为35mm，这个嵌入深度既能够保证夹持的刚性，不会因为夹持长度不足造成锉刀根部断裂，又不会占用过多的锉刀有效工作长度。夹套的材质选用45号钢整体铣削加工，表面做发黑防锈处理，硬度控制在HRC28-32之间，既具备足够的结构强度，承受锉削过程中最大150N的轴向推力与侧向扭力不会出现变形，又具备一定的韧性，意外摔落时不会出现脆裂。在实际设备配套场景中，这类夹套除了手动钳工使用外，也可配套安装在小型往复式锉削机的动力输出端，作为机用锉刀的夹持转接件使用，此时夹套的外侧平面可直接与设备的装夹卡口配合，不需要额外加工转接面，适配性更强。夹套的卡槽排布采用等距设计，相邻卡槽的中心距为8mm，

　　一共设置了22个定位卡槽，可同时夹持多把不同截面形状的小型什锦锉，在精细修模、首饰加工等需要频繁更换锉刀的场景下，不需要反复插拔更换锉刀，直接转动夹套即可切换不同的锉刀工作头，大幅提升精细作业的效率。夹套的背部设计有平直的定位基准面，平面度控制在0.05mm以内，当需要进行平面度要求较高的锉削作业时，可将夹套的基准面靠在工件的相邻基准面上，为锉削过程提供导向，避免锉刀出现上下倾斜造成加工面超差。考虑到长时间使用后卡槽会出现磨损，夹套的卡槽深度设计为3mm，当磨损量达到0.5mm时仍然能够提供足够的夹持力，整体使用寿命比普通冲压成型的薄铁皮锉刀套提升3倍以上。在安装边界方面，夹套的所有外轮廓棱角都做了R0.8mm的圆角处理，不会与周边的工具、工件发生干涉，握持时的手部接触面积比直接握持锉刀尾部提升6倍，大幅降低长时间锉削作业的手部疲劳感。
