带合页翻盖式实木储物箱体结构设计

　　日常生产与仓储场景中，小型木制翻盖箱体的应用覆盖多类细分领域，既可以作为精密量具、小型五金零件的中转存储载体，也能在文创产品包装、家用零散物件收纳场景中承担防护与规整功能。这类箱体的结构设计看似简单，实则需要兼顾开合顺畅度、连接可靠性、板材拼接强度多方面的工程要求，建模过程中需要对每一处配合结构做细节考量，避免实际生产组装后出现开合卡滞、缝隙不均、连接松动的问题。

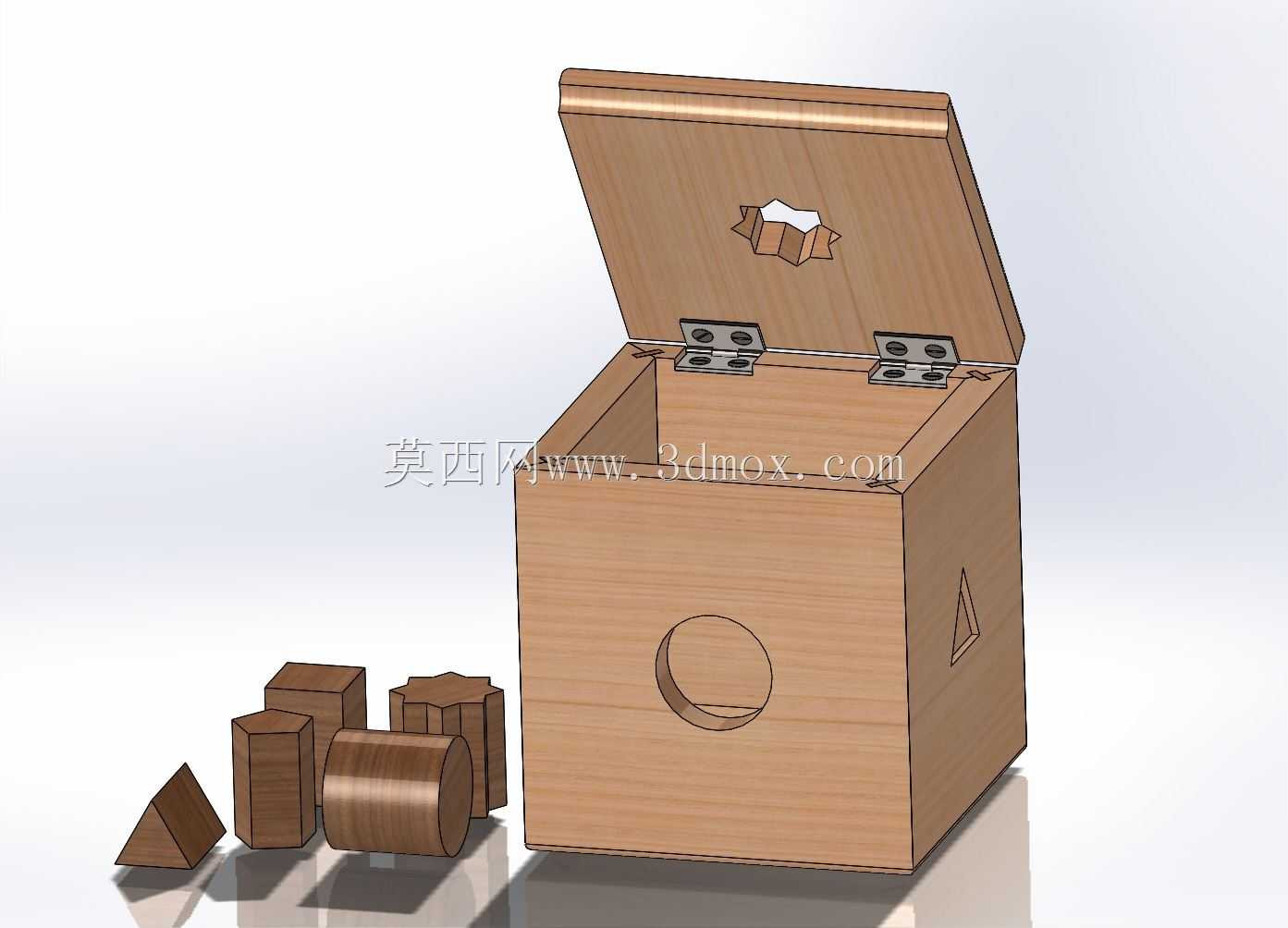

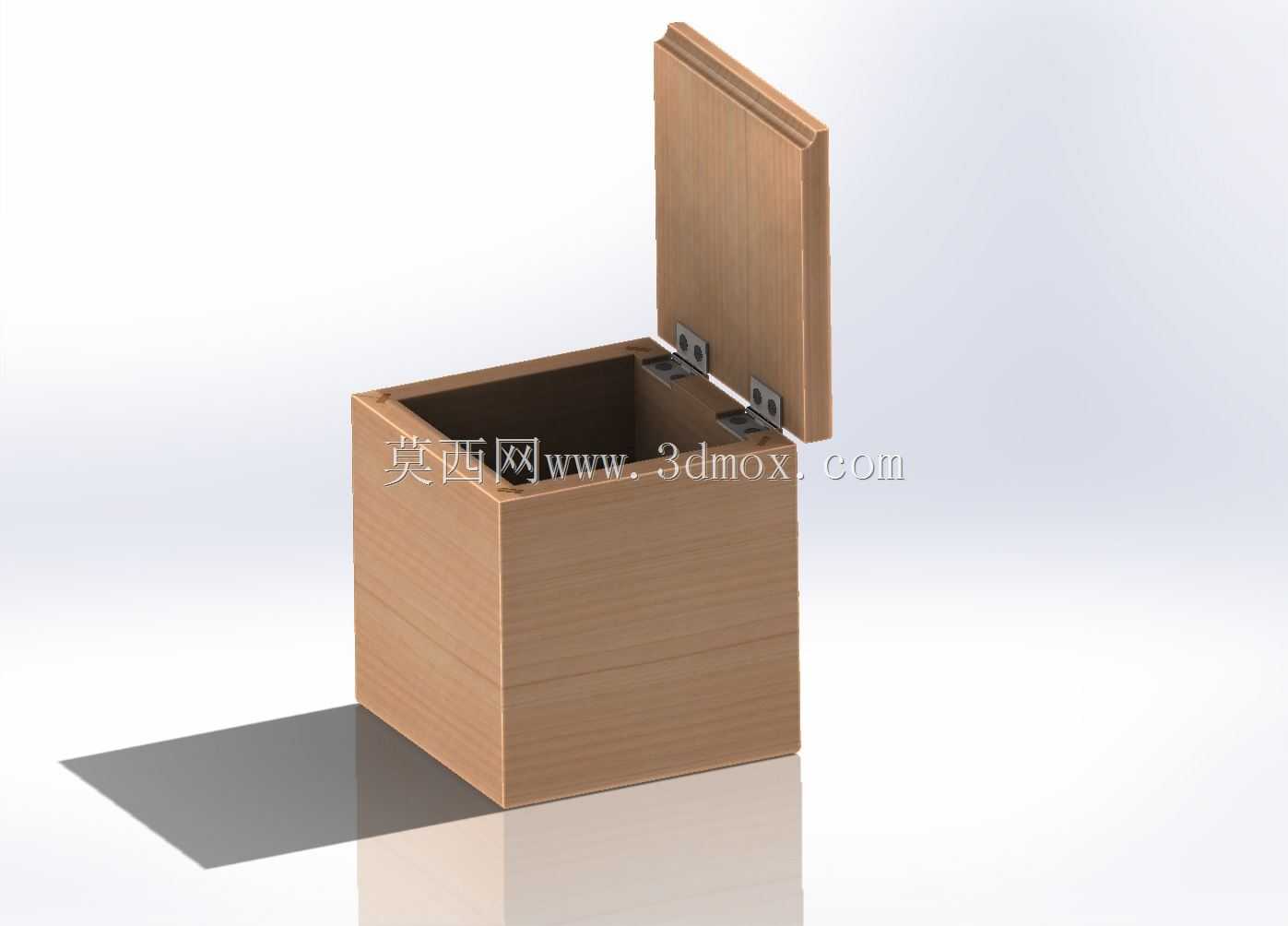

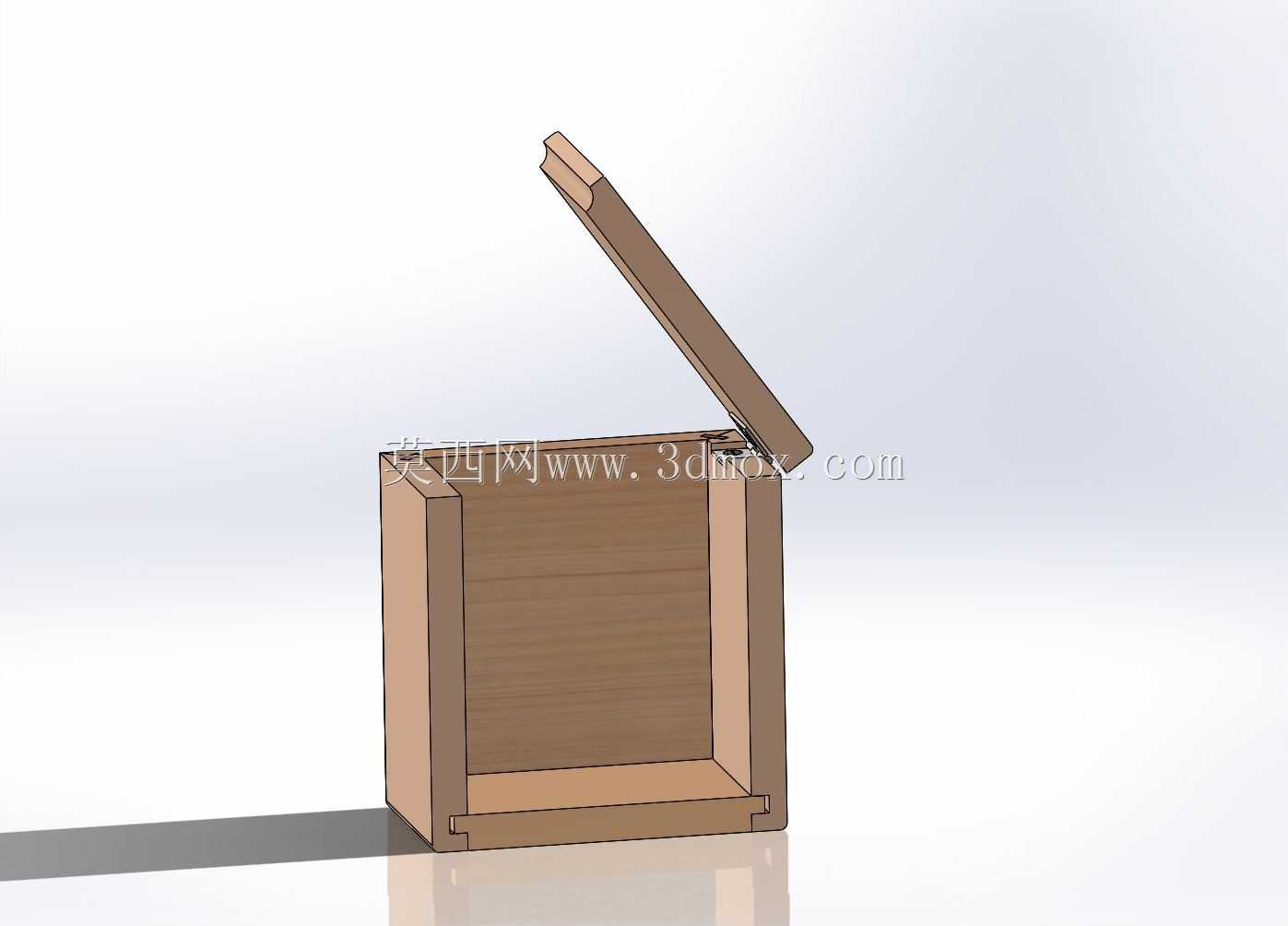

　　从结构组成来看，该箱体分为固定盒身与可翻转盖板两个核心部分，两者通过两个对称布置的金属合页实现铰接连接。盒身采用多层实木板材拼接成型，侧板与底板之间采用榫槽配合加胶接的连接方式，相比单纯的钉接结构，这种拼接形式能大幅提升盒身的整体抗形变能力，即使在频繁搬运、内部盛放一定重量物件的情况下，也不会出现侧板外张、底板脱落的问题。建模时需要注意板材拼接处的止口尺寸设计，通常预留0.1-0.2mm的涂胶间隙，既保证胶层有足够的填充空间，又不会出现拼接后错位、缝隙超差的问题。

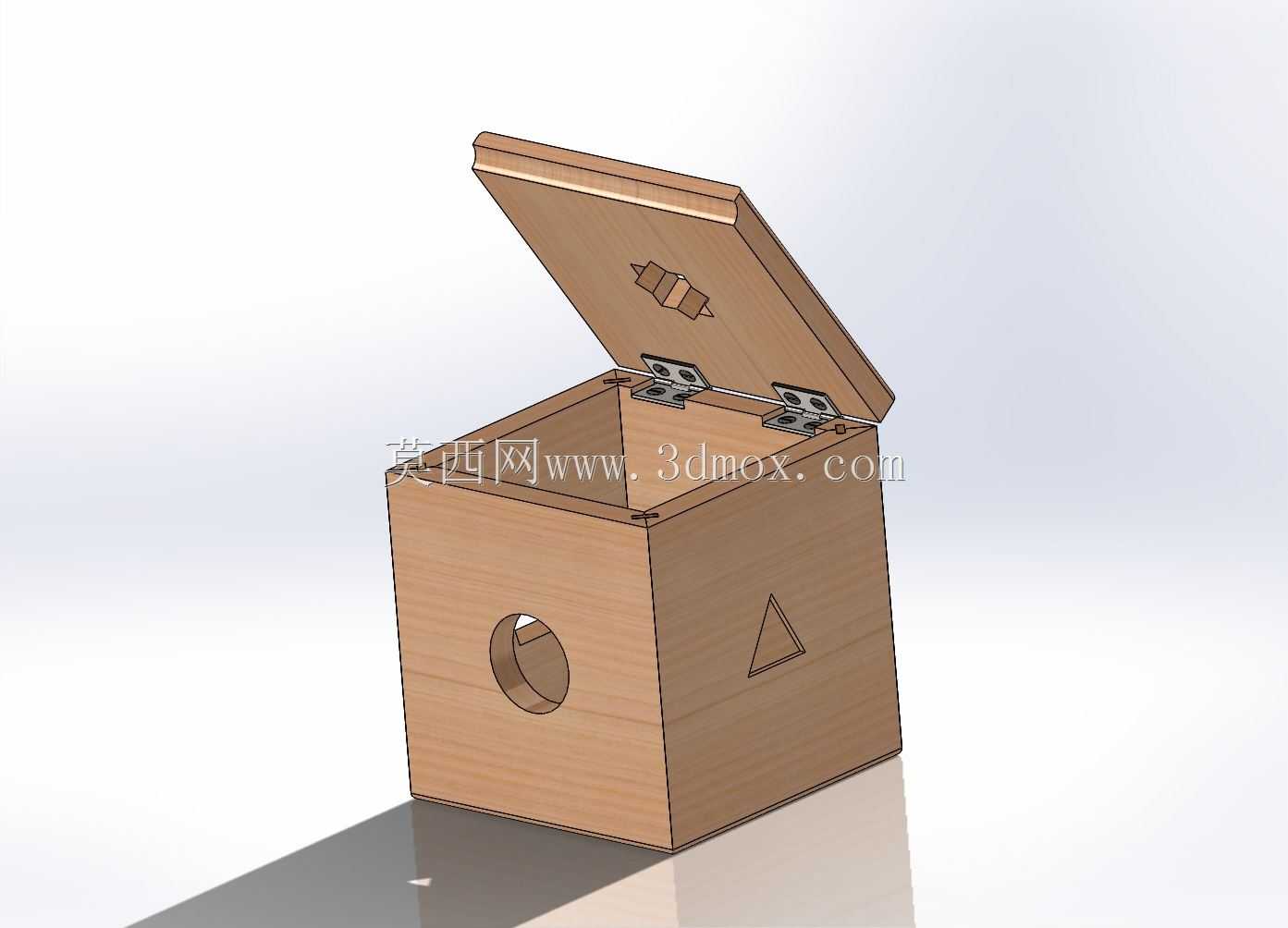

　　翻盖部分的板材厚度与盒身上沿厚度保持一致，盖板下沿设计有一圈嵌入式止口，当盖板完全闭合时，止口刚好嵌入盒身上沿的内槽中，能够避免盖板出现横向窜动，同时提升闭合后的密封防尘效果。合页的安装位置需要做沉槽处理，将合页主体完全嵌入板材预先开出的安装槽内，保证合页安装后不会突出板材表面，避免开合过程中合页与盒身、盖板发生剐蹭，同时让箱体外观更加规整。两个合页的同轴度是设计中的关键控制点，建模时需要以同一根虚拟轴线为基准定位两个合页的安装孔位，若同轴度偏差超过0.3mm，实际组装后就会出现翻盖开合阻力大、合页受力不均导致螺丝松动的问题。

　　从安装边界与尺寸适配角度来看，这类小型储物木箱的外形尺寸通常根据盛放物件的轮廓做适配设计，常规款的内部净空间需要预留至少10mm的缓冲余量，若用于盛放易刮花的精密零件，还需要在内壁预留粘贴绒布缓冲层的厚度空间。盒身底部可以根据使用需求加装防滑脚垫，建模时需要在底板四角预留脚垫的安装沉孔，沉孔深度控制在2mm左右，保证脚垫安装后与底板表面齐平，放置时不会出现晃动。翻盖的开合角度设计为90度到100度之间，通过合页自身的限位结构实现角度限制，避免翻盖过度向后翻转导致合页受力断裂、或者盖板与盒身后侧发生碰撞掉漆。

　　在实际应用场景中，不同使用场景对箱体的结构细节有差异化要求：用于车间周转存放小型零件的木箱，需要在盒身外侧设计标签卡槽结构，方便标注内部存放的零件型号、数量信息，板材厚度可以适当增加以提升抗冲击能力；用于文创产品包装的木箱，则需要在盖板外侧预留logo雕刻或者丝印的平面区域，板材边缘做圆角倒钝处理，避免尖锐边角划伤使用者。建模过程中需要将所有的板材厚度、配合间隙、安装孔位都做参数化设置，方便后续根据不同的使用需求快速调整尺寸参数，无需重新绘制整体结构，大幅提升同系列产品的设计效率。

　　另外需要注意木材的湿胀干缩特性，在设计板材拼接结构时，需要预留适当的伸缩缝隙，尤其是长度方向的拼接位置，避免环境湿度变化时板材出现形变导致箱体开裂。合页的安装螺丝孔需要做导向锥面设计，方便组装时螺丝顺利拧入，不会出现孔位偏斜导致板材劈裂的问题。整个箱体的棱角位置都做R2-R3mm的圆角处理，既能够去除加工后的毛刺锐边，也能在搬运过程中减少磕碰对箱体边角的损伤，延长箱体的实际使用寿命。
