弯角式连接传动转轴结构设计

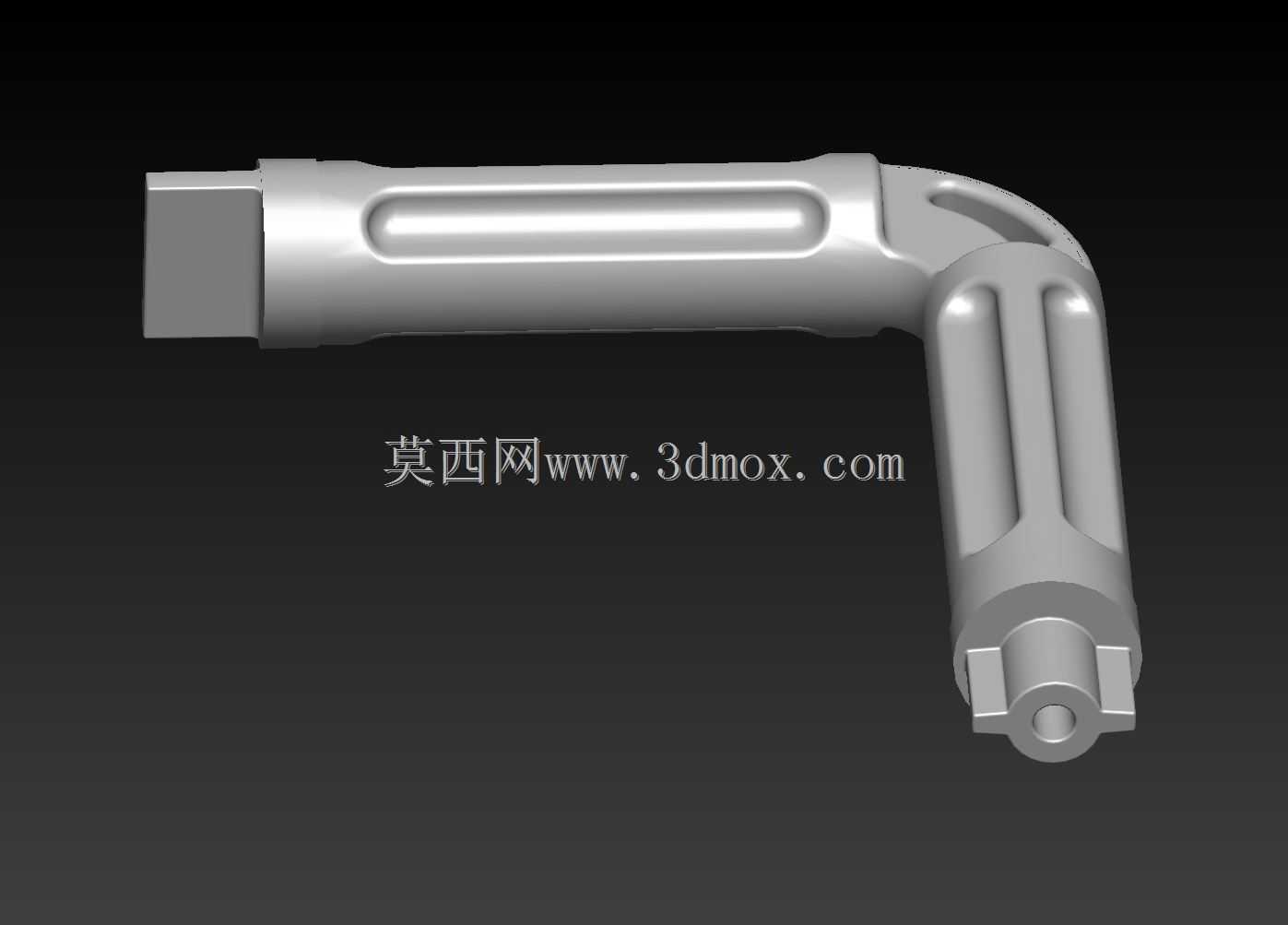

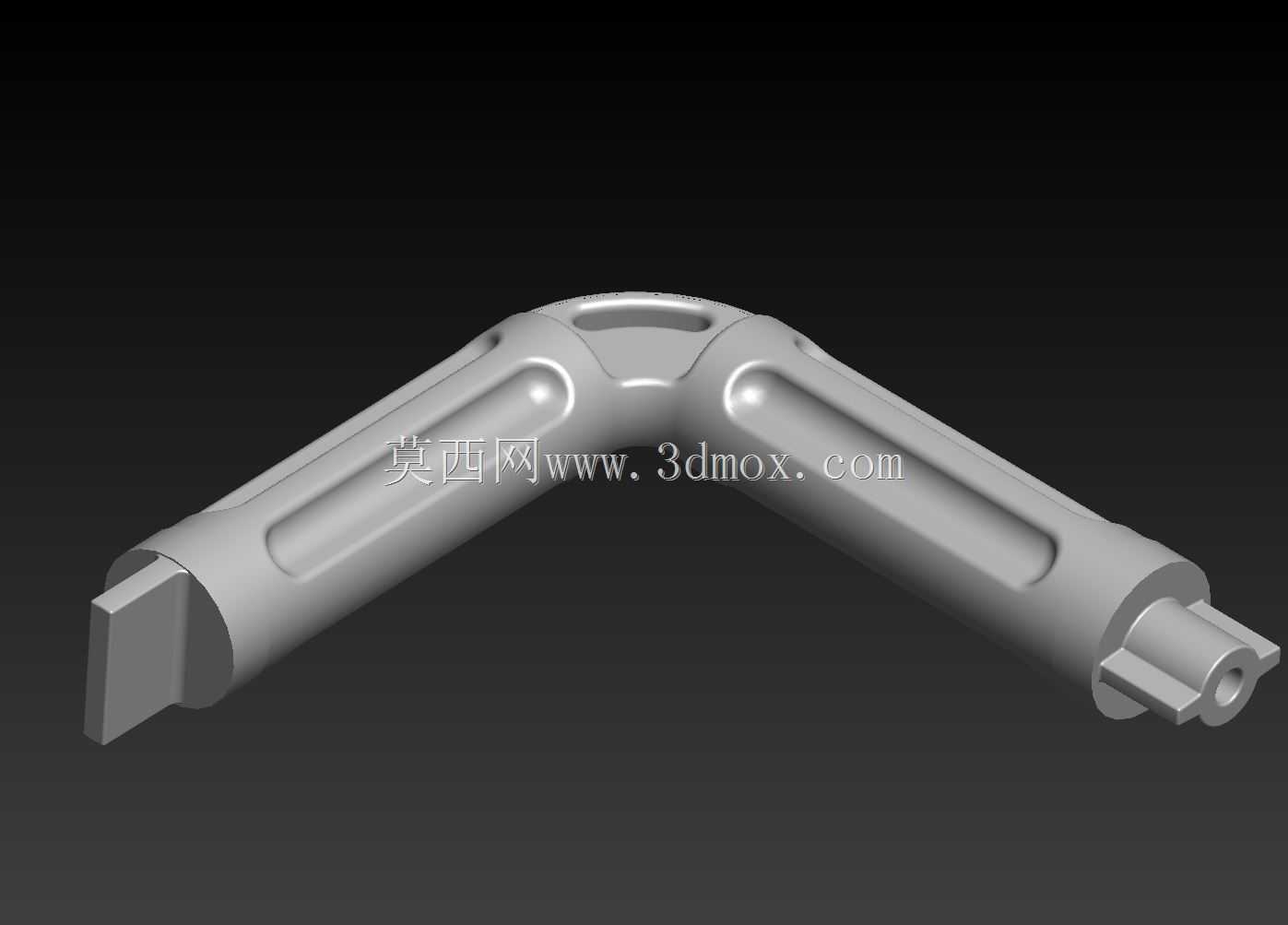

　　这款弯角式连接传动转轴，在日常的机械传动布局、转角动力传递场景中有着很广泛的适配空间，很多需要在90度弯折空间内完成扭矩传递、部件铰接联动的设备上，都能见到这类结构的身影，比如折叠式工装支架、转角联动的操作机构、小型设备的弯折传动链路里，这类零件承担着既要完成刚性连接支撑，又要传递旋转扭矩的核心作用。从实际使用的功能特性来看，该零件两端分别设计了不同的接口结构，一端为扁榫式插接结构，能够和配套的带槽传动件形成周向固定，避免传动过程中出现打滑空转的问题，扁榫的侧边做了微小的倒角处理，装配时能够顺利导入对应槽位，不会因为加工公差导致卡滞；另一端为带轴肩的圆柱轴头，轴头末端设计有径向的销孔位，可以通过圆柱销或者卡簧完成轴向定位，

　　防止转轴工作过程中从安装座内窜动脱出，轴肩位置的过渡圆角做了加大处理，能够有效降低应力集中，在承受交变扭矩的时候减少断裂风险。设计思路上，整个零件采用了等强度的结构优化逻辑，弯折处的主体做了圆弧过渡，没有采用直角弯折的生硬结构，避免弯折位置成为应力薄弱点，主体杆身部分设计了内凹的加强筋槽，既能够在不额外增加零件整体重量的前提下提升杆身的抗扭、抗弯刚度，还能在零件装配抓取时提供更好的握持摩擦力，方便人工装配对位。零件表面的所有棱边都做了倒钝处理，没有尖锐的毛刺边，既能够避免装配过程中划伤操作人员，也能减少零件在存放、转运过程中因为磕碰导致的边缘变形。从安装边界的尺寸逻辑来看，两端轴头的同轴度在弯折后保持了较高的精度，

　　安装时两端的支撑座孔位需要保持对应90度的空间夹角，预留的安装间隙控制在0.02到0.05毫米之间，既能够保证转轴转动灵活，不会出现卡滞，也不会因为间隙过大导致传动过程中出现晃动、异响。弯折处的外轮廓做了收腰处理，在安装到狭窄空间内的时候，不会和周边的其他构件发生运动干涉，杆身的直径和两端接口的尺寸做了梯度匹配，从弯折处到两端接口的直径逐步过渡，没有出现突然的直径变化，让扭矩传递过程中的应力能够平顺分散到整个零件上，不会在直径突变位置出现应力集中导致的疲劳损坏。在实际的设备运行过程中，这类转轴通常承受的是中等载荷的交变扭矩，转速不会过高，因此结构设计上没有做额外的减重镂空，保证整体的结构强度足够应对日常的工作负载，

　　两端的接口尺寸都采用了通用的机械设计标准，能够和市面上常规的传动件、支撑座直接适配，不需要单独定制配套零件，降低了设备的整体装配和维护成本。在建模过程中，这类零件需要重点关注弯折处的曲率半径和两端轴头的空间位置关系，避免因为建模误差导致装配时出现位置偏差，同时要注意各个过渡圆角的尺寸匹配，尤其是轴肩和杆身连接位置的圆角，不能过小，否则后续热处理或者实际承载时很容易在该位置出现裂纹。零件的整体外形没有复杂的曲面结构，加工工艺性较好，既可以采用模锻成型后再机加工的方式批量生产，也可以直接采用圆钢铣削加工制作小批量的试制样件，不同加工方式下都能保证结构的尺寸精度满足使用要求。
