带齿盘叉形连接传动轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:423060
  • 带齿盘叉形连接传动轴结构设计
  • 带齿盘叉形连接传动轴结构设计
  • 带齿盘叉形连接传动轴结构设计
  • 带齿盘叉形连接传动轴结构设计
  • 带齿盘叉形连接传动轴结构设计
  • 带齿盘叉形连接传动轴结构设计

  这类带集成齿盘的叉形传动轴,常应用在中小功率传动链路的扭矩传递与转向衔接工位,常见于小型动力输出单元、轻工设备的传动箱内部、以及需要实现轴端叉接联动的机构中,区别于普通光轴或者花键轴,它把传动齿盘、定位轴段、叉形连接端做了一体化结构设计,减少了分体装配带来的累积误差,也降低了多零件连接的松动风险。

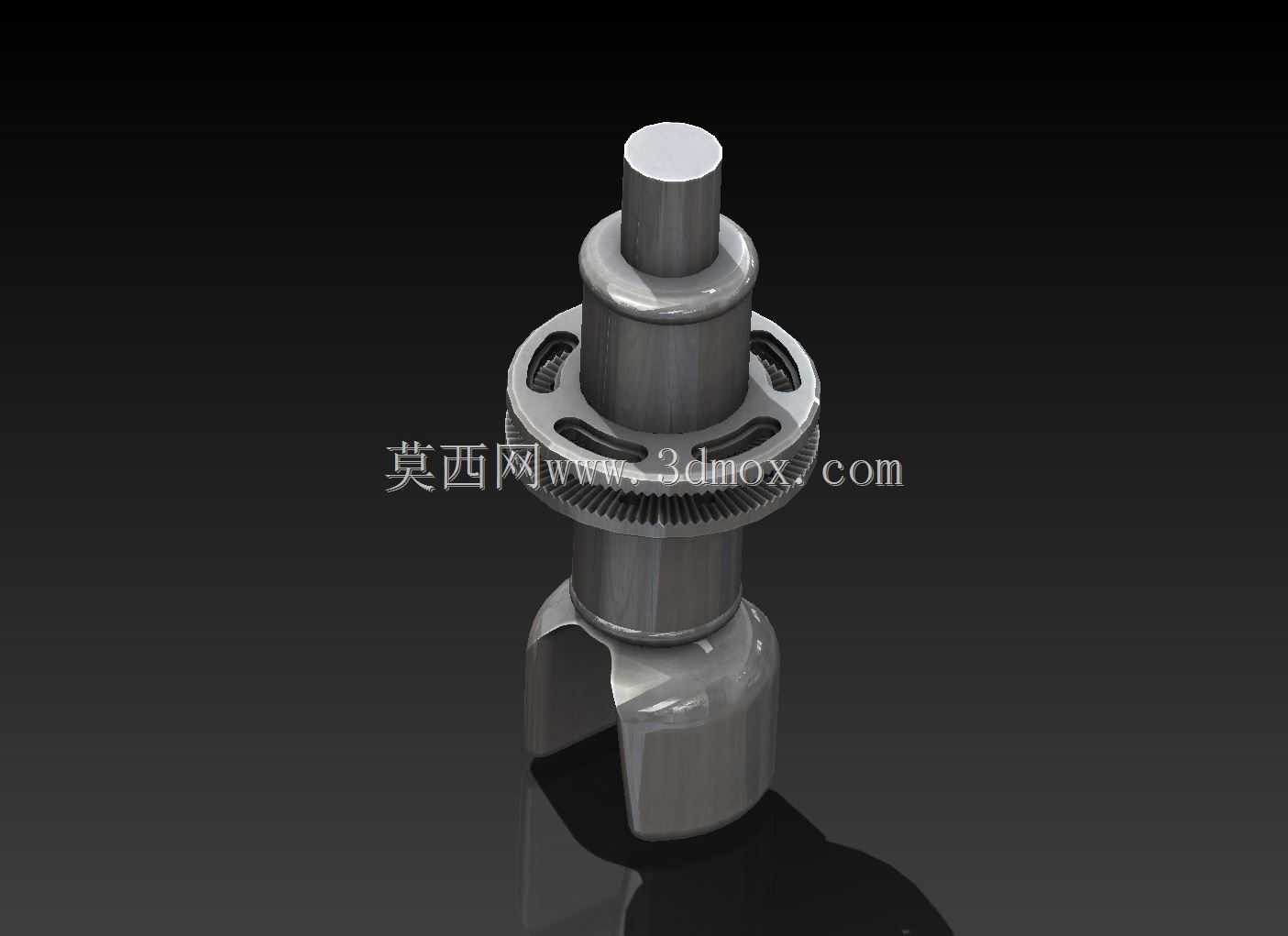

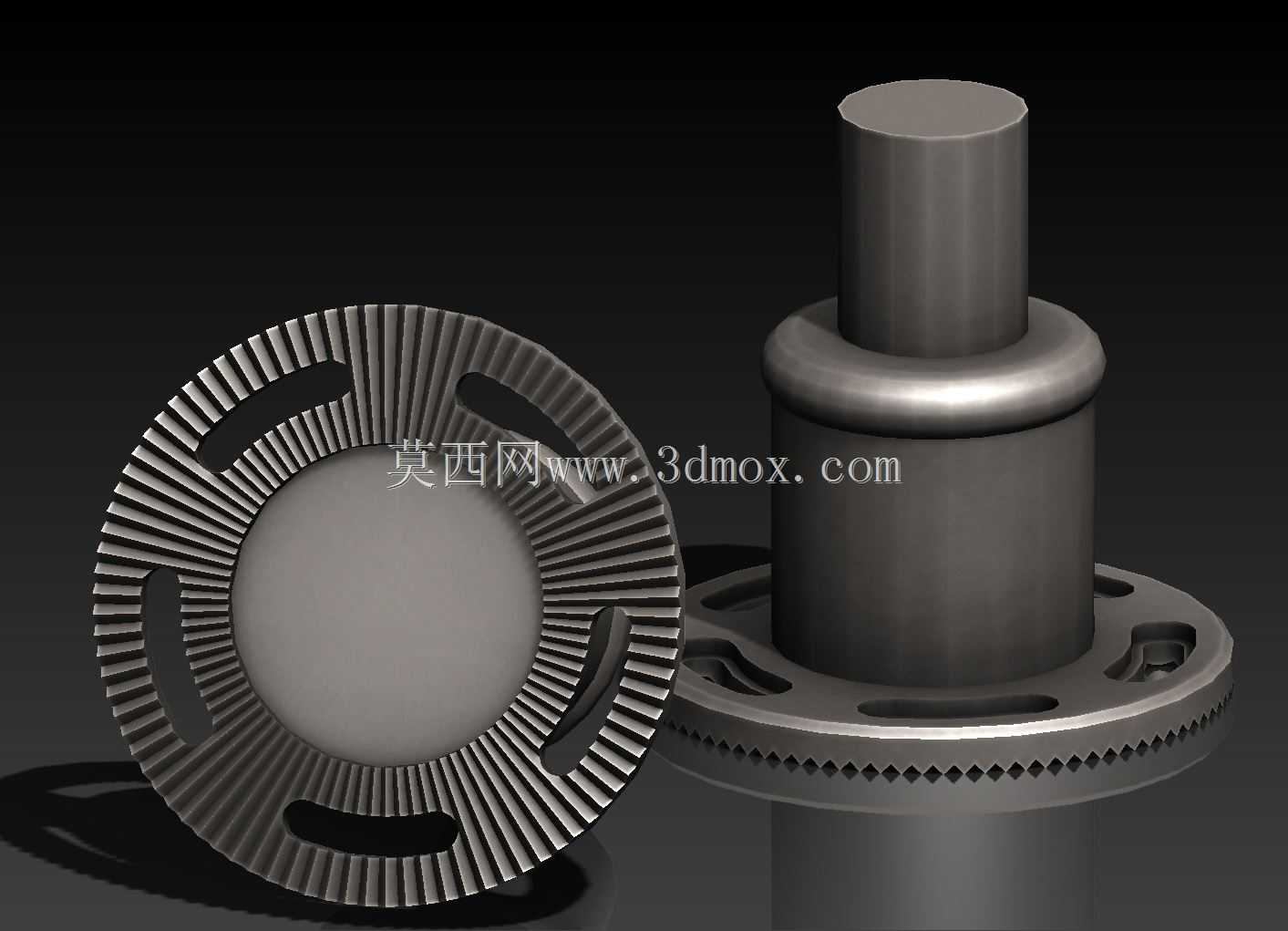

  从结构功能来看,上端的圆柱轴段是轴承安装位,表面粗糙度需要满足滚动轴承的配合要求,直径公差一般取k6或者m6级,保证和轴承内圈过盈配合,避免运转过程中出现内圈跑圈的问题,轴段根部做了圆角过渡,减少应力集中,避免交变载荷下出现轴根断裂的情况。中间集成的齿盘是直齿圆柱齿轮结构,齿部参数匹配啮合齿轮的模数、压力角,齿盘上开的多个镂空槽,一方面是为了减轻整体轴组件的重量,降低转动惯量,让启停过程的动态响应更灵敏,另一方面也能在齿轮啮合运转时,带走部分齿面摩擦产生的热量,同时容纳少量润滑脂,维持齿面的润滑状态,减少干磨损耗。齿盘上下的轴肩是定位面,分别用来给上端轴承、下端的衬套或者密封件提供轴向定位基准,轴肩的高度要满足轴承内圈的定位要求,不能过高导致轴承拆卸困难,也不能过低起不到轴向限位的作用。

  下端的叉形结构是连接端,用来和配套的拨叉、万向节头或者联动杆件做铰接配合,叉口的两个平行端面有较高的平面度要求,同轴的销孔需要和叉口端面保持垂直,保证铰接之后销轴不会出现偏载,避免铰接部位出现异常磨损。叉形结构和上方轴段的过渡位置做了圆弧加厚处理,因为这个位置是扭矩传递的应力集中区,在传递扭矩同时承受铰接端带来的交变弯矩,加厚过渡可以有效提升这个部位的疲劳强度,延长零件的使用寿命。

  在设计这类轴件的时候,首先要核算整个传动链路的额定传递扭矩,结合轴的材料选型,一般选40Cr调质处理,硬度控制在28-32HRC,兼顾强度和韧性,再根据扭矩计算各轴段的最小直径,预留足够的安全系数,一般安全系数取1.5-2.0,应对设备启动时的瞬时冲击载荷。安装边界方面,上端轴承位的长度要匹配所选轴承的宽度,保证轴承安装到位之后,轴端的锁紧件有足够的安装空间,不会和轴承端盖产生干涉;中间齿盘的外径要和传动箱内壁预留至少3-5mm的间隙,避免运转过程中齿盘和箱壁刮碰,齿盘的齿宽要和啮合齿轮保持一致,保证齿面接触长度足够,避免偏载导致的齿面局部磨损过快;下端叉口的开口尺寸要匹配被连接件的厚度,销孔直径要和配套销轴做间隙配合,间隙量控制在0.02-0.05mm之间,保证铰接转动灵活的同时,不会出现过大的旷量。

  实际应用中,这类轴件的装配顺序一般是先把齿盘下方的密封件、衬套压装到位,再压入下端的轴承,从传动箱内部向上穿入轴孔,之后装配上端的轴承,用轴用挡圈或者圆螺母锁紧上端轴承内圈,最后在下端叉口装入联动件,穿入销轴做轴向限位。日常维护的时候,只需要定期检查齿面的磨损情况、铰接销轴的旷量,以及轴承部位的温升,不需要做额外的拆解维护,一体化的结构让整个组件的维护成本比分体式结构低很多。在建模过程中,齿部的渐开线轮廓需要严格按照参数生成,保证啮合的侧隙在合理范围,一般侧隙取0.08-0.15mm,避免热胀之后出现卡齿,同时也能留存一定的润滑空间;叉口部位的销孔位置度公差要控制在0.02mm以内,保证铰接之后的传动精度,避免联动过程中出现卡顿或者传动误差过大的问题。
