高精度弹簧夹头锁紧夹具结构设计

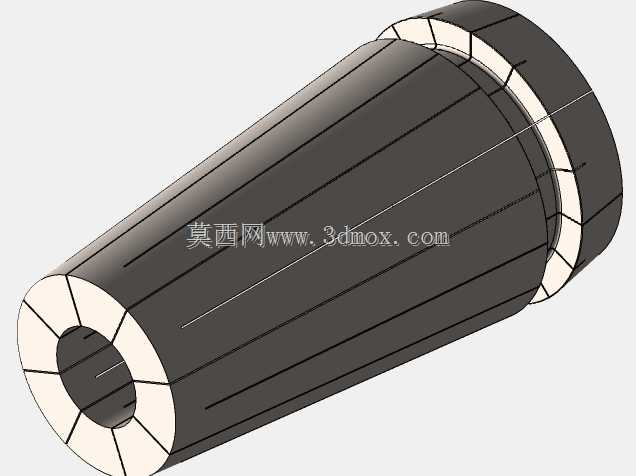

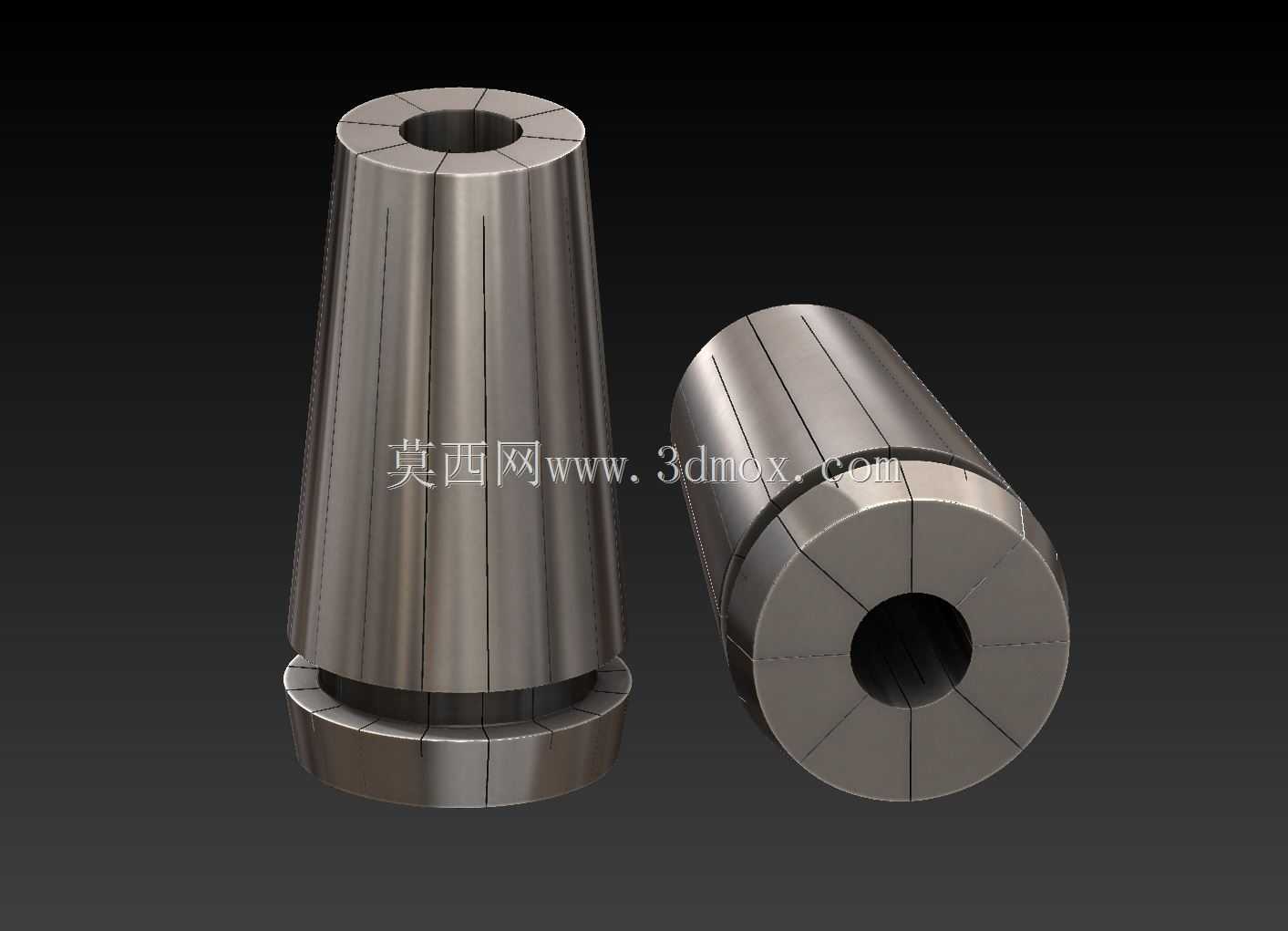

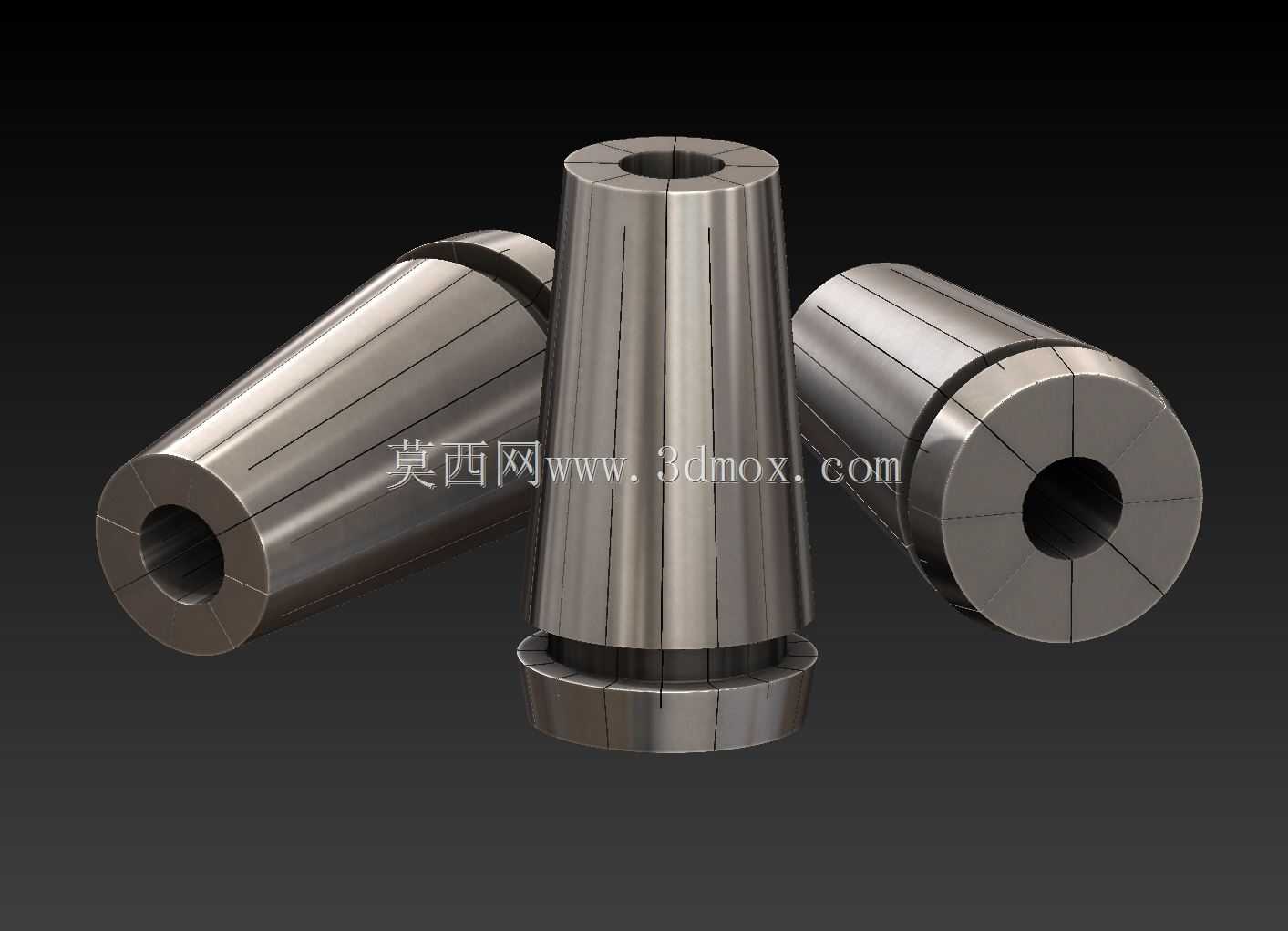

　　在数控加工、精密磨削、钻铣攻丝等常规机加工场景里，夹头是直接决定工件或刀具装夹同轴度、夹持稳定性的核心执行部件，这类弹性筒夹结构的夹头，相比三爪卡盘有着更高的重复定位精度，更小的装夹跳动量，在小直径刀具装夹、棒料工件夹持工序中应用占比极高。从结构设计逻辑来看，这款夹头采用了经典的开缝弹性收缩结构，整体为锥面配合形态，外锥面与主轴或者刀柄的内锥孔完全贴合，当轴向施加锁紧力时，锥面的楔紧作用会让夹头本体沿预设的开缝产生均匀的径向收缩，从而抱紧中心孔内的刀具或者工件，这种受力方式能让夹持力沿圆周方向均匀分布，避免局部应力集中导致的夹持变形，也能减少高速旋转时的动平衡偏差。夹头的开缝设计采用了等分直槽结构，

　　槽口从大端端面延伸至靠近小端的位置，既保证了收缩过程中各瓣夹爪的变形量一致，也预留了足够的弹性变形余量，不会因为反复锁紧松开产生金属疲劳断裂。夹头的大端位置设计有定位凸台，安装时这个凸台会与锁紧螺母的内台阶面贴合，起到轴向定位的作用，保证每次锁紧时夹头的轴向位置一致，避免装夹长度出现偏差，小端的端面则做了倒角处理，方便装配时顺利导入锥孔，不会因为边缘磕碰刮伤配合锥面。从安装边界来看，这类夹头的外锥度通常采用标准的ER系列锥度参数，适配对应规格的刀柄、主轴座，中心夹持孔的尺寸覆盖常规的小直径刀具、棒料范围，整体轴向长度控制在标准安装尺寸区间内，不会和周边的防尘罩、冷却管路产生干涉。实际使用过程中，夹头的内孔与被夹持件的接触长度足够长，

　　能有效分散夹持力，即使在大切削量的铣削加工中，也不会出现刀具打滑、工件窜动的问题，同时锥面配合的结构自带自锁特性，在切削振动的工况下也不会出现松脱的情况。设计这类夹头时，需要重点控制几个关键形位公差：外锥面的圆度、锥度公差直接决定了和刀柄的贴合率，贴合率不足会导致夹持刚性下降，加工时产生振纹；内孔与外锥面的同轴度公差是控制装夹跳动的核心指标，同轴度偏差过大时，刀具旋转的径向跳动会直接传递到加工表面，影响工件的尺寸精度和表面粗糙度；开缝的等分精度也会影响各瓣夹爪的受力均匀性，如果槽位分布不均，收缩时会出现某一瓣夹爪提前接触被夹持件的情况，导致夹持偏心。夹头的材质通常选用弹簧钢制作，经过淬火回火热处理后达到合适的硬度，

　　既有足够的刚性保证夹持力，又有良好的弹性保证反复收缩扩张不会断裂，内孔表面还会做精磨处理，降低表面粗糙度，增加和被夹持件的摩擦力，同时减少对刀具柄部、工件表面的夹伤。在不同的加工场景下，这类夹头可以通过更换不同内孔尺寸的规格，适配不同直径的刀具或者棒料，不需要更换整套刀柄，能大幅降低工装成本，缩短换型调整的时间，在批量加工的生产线上，这种快换特性也能有效提升设备的稼动率。需要注意的是，装配时要保证夹头的外锥面、刀柄内锥面没有切屑、油污残留，否则会导致锥面贴合不实，不仅会降低夹持精度，还可能在高速旋转时出现夹头飞出的安全隐患，锁紧时的扭矩也要控制在合理范围内，扭矩过大会导致夹头的弹性变形超过极限，出现永久变形无法复位，扭矩过小则会导致夹持力不足，加工时出现打滑。
