医疗工件尺寸检测工装夹具结构设计

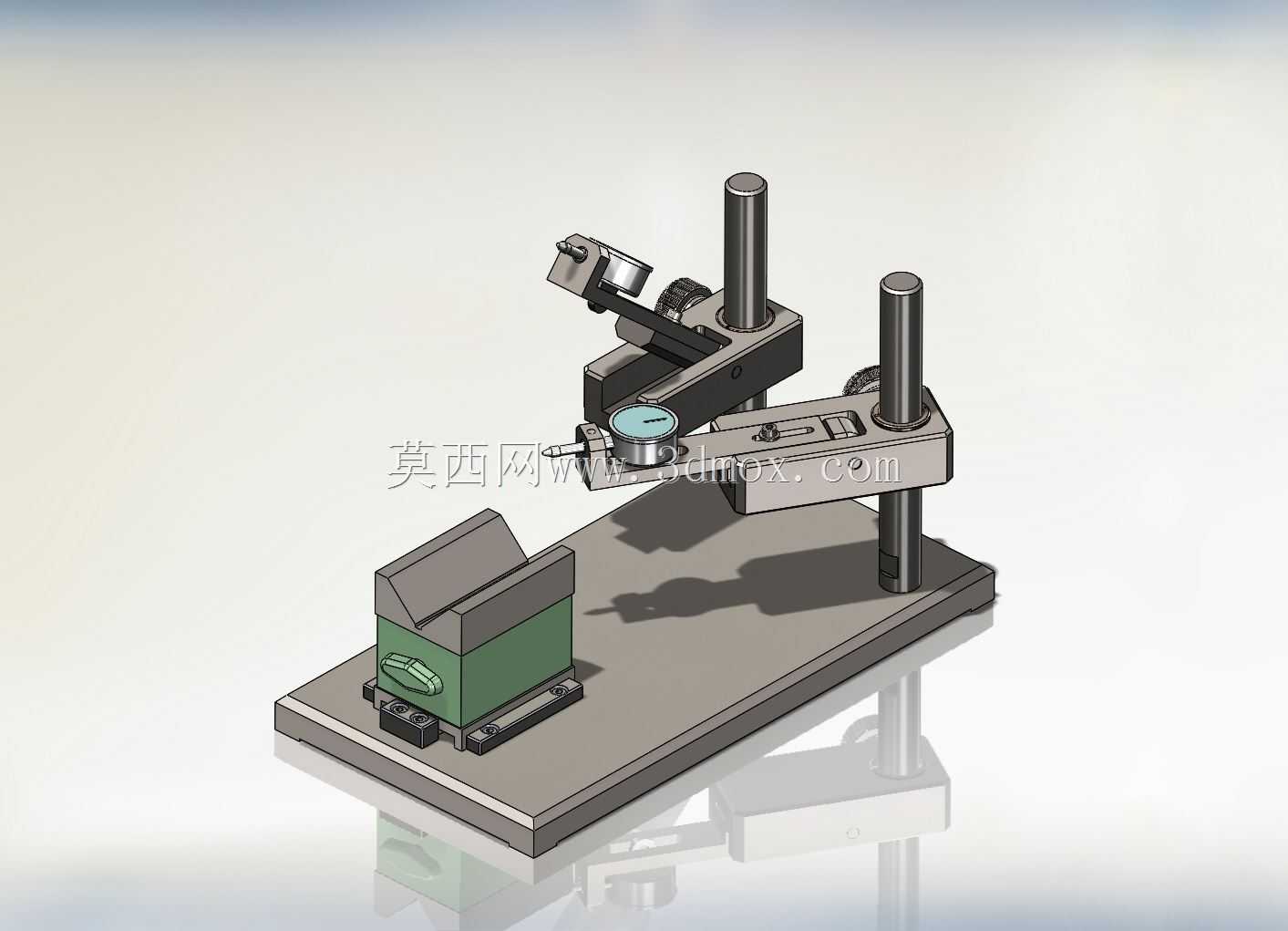

　　这套检测工装主要面向医疗精密零件的工序间尺寸抽检场景，适配小型注塑、机加工医疗零件的形位公差快速检测需求，在医疗耗材、精密医疗配件生产车间的质检工位上，可替代传统手工持表测量的作业方式，降低人工操作带来的测量误差。工装整体采用底板承载式结构，底部为平整矩形安装基板，基板底面做平面度精磨处理，可直接放置在质检台面上，也可通过预留的沉头孔锁附在标准检测工作台上，安装边界可适配多数常规质检工位的台面尺寸，无需额外改造工位布局。

　　定位组件采用V型块配合快压结构的设计，左侧的定位块组可根据待检测零件的外形调整安装位置，基板上加工有等距排列的T型槽，定位块通过T型螺栓与基板连接，松开锁紧螺母即可沿槽方向滑动调整位置，适配不同长度、直径的待检测工件，V型块的夹持面做了硬质氧化处理，耐磨性能优异，长期使用不会出现夹持面磨损导致的定位偏移问题。V型块上方配套的快速压头可实现工件的快速装夹，压头接触工件的端面镶嵌有聚氨酯软垫，避免装夹过程中刮伤医疗零件的表面，满足医疗产品外观质量的检测要求。

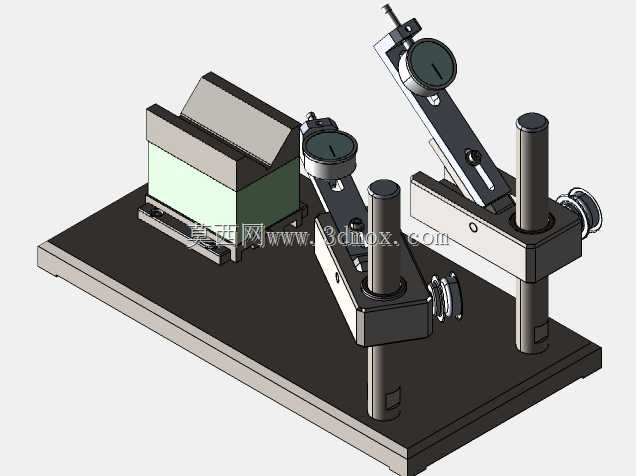

　　测量组件采用双立柱可调式支架结构，两根垂直安装的圆柱导柱通过底部的锁紧座固定在基板上，导柱表面做镀铬处理，粗糙度控制在Ra0.8以下，保证滑动架上下移动的顺畅度。横向滑动臂可沿导柱做高度方向的调整，也可绕导柱做周向旋转，调整到位后通过侧面的锁紧旋钮即可固定位置，适配不同高度工件的测量点位需求。横向臂上安装的百分表通过表夹固定，表夹可沿横向臂的滑槽做水平方向的位置调整，百分表测头垂直对准待检测工件的测量面，保证测量数据的准确性。这套结构可同时支持单表单点测量，也可根据检测需求加装第二只百分表实现多点位同步检测，无需重复调整工装位置。

　　设计过程中重点考虑了操作的便捷性，所有锁紧旋钮都采用大尺寸滚花设计，质检人员佩戴无尘手套也可轻松完成松紧操作，符合医疗产品生产车间的无尘作业要求。工装的所有棱角都做了R2以上的倒角处理，没有尖锐凸起，避免操作过程中划伤操作人员或待检测工件。整体结构没有复杂的传动部件，日常维护仅需定期给导柱表面涂抹少量防锈润滑脂即可，维护成本极低，适合生产车间长时间高频次使用。

　　从测量精度保障的角度来看，整套工装的各运动配合面都做了公差配合控制，导柱与滑动架的配合间隙控制在0.01mm以内，避免间隙带来的测量误差，百分表安装位的定位面与底板平面的平行度控制在0.005mm以内，保证测量基准的统一性。在实际使用场景中，操作人员仅需将待检测工件放置在V型定位块上，压下快速压头固定工件，调整百分表位置使测头接触工件测量面并预压1-2圈量程，即可直接读取尺寸偏差值，单工件检测时长可控制在10秒以内，大幅提升医疗零件工序检测的效率，同时避免人工持表测量时施力不均、表身倾斜带来的测量误差，保证检测数据的一致性。工装的整体重量控制在合理范围内，单人即可完成搬运移位，可根据质检需求灵活布置在不同的生产工序旁，实现加工后的即时检测，减少不合格品的流转。
