手动螺杆式精密台虎钳夹持工装结构

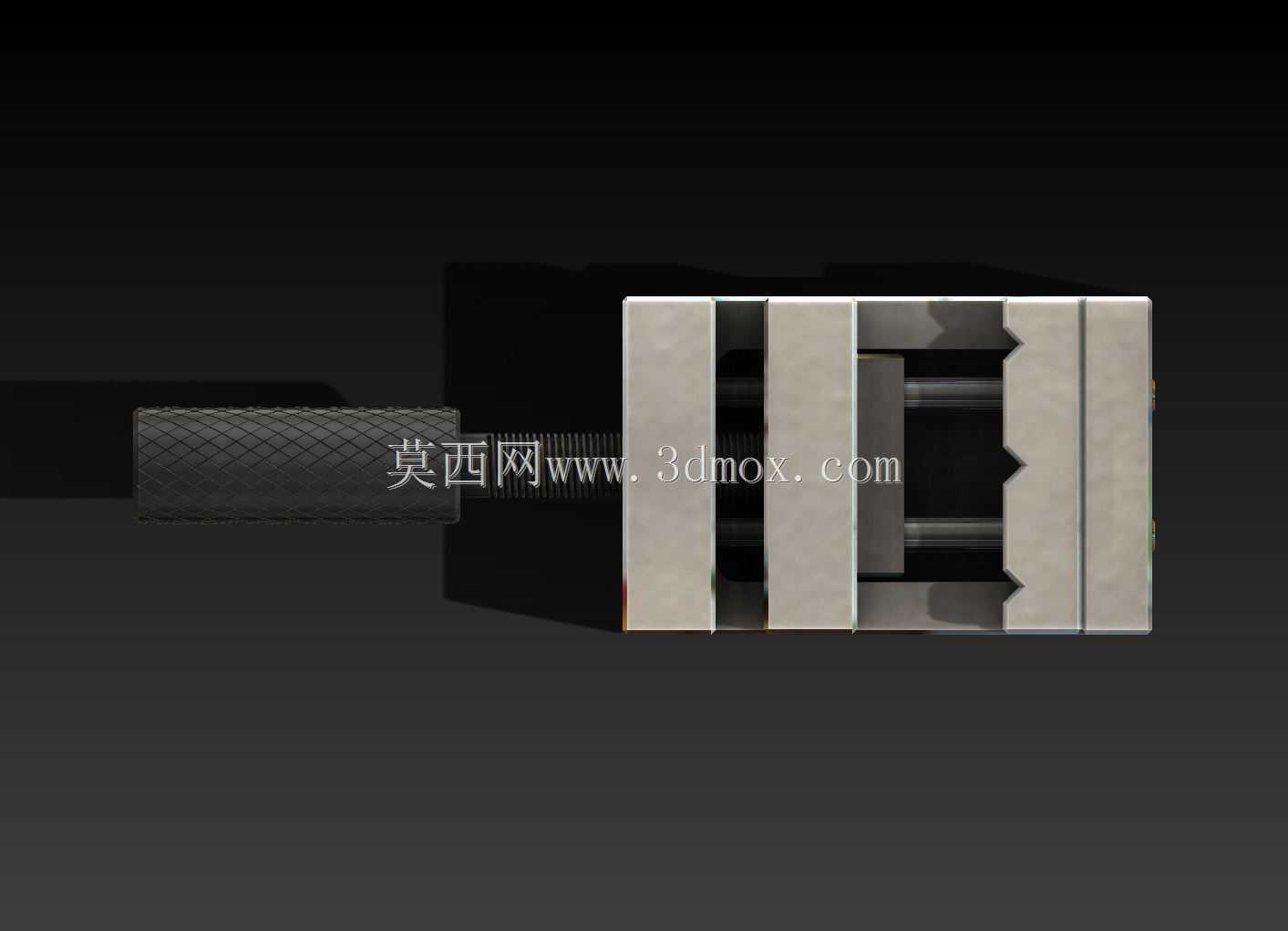

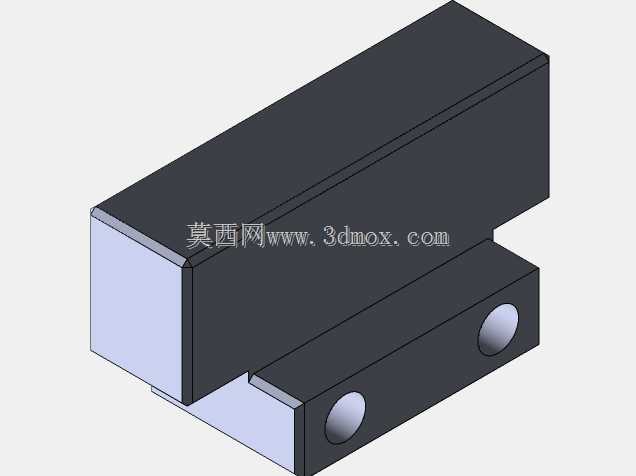

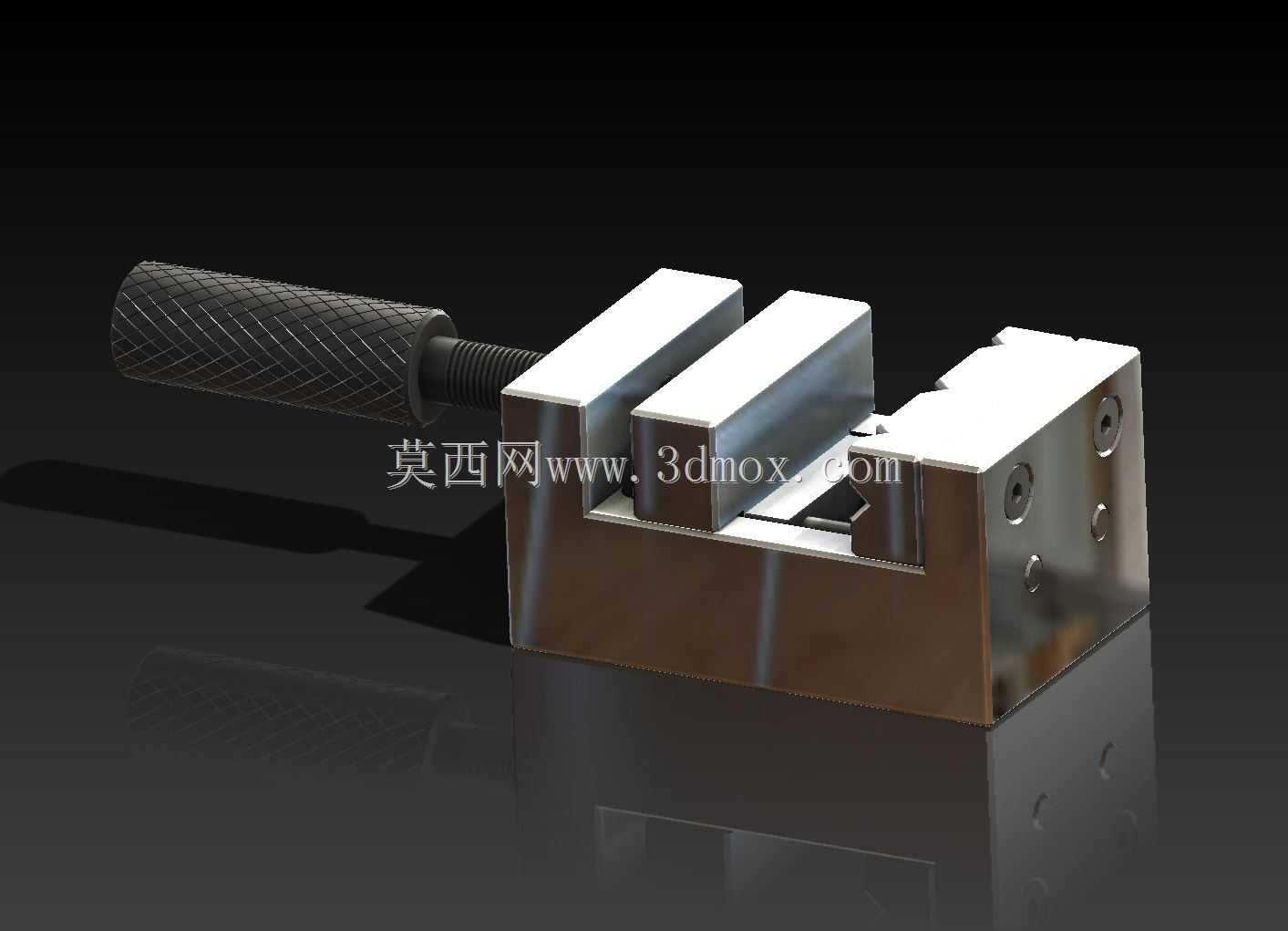

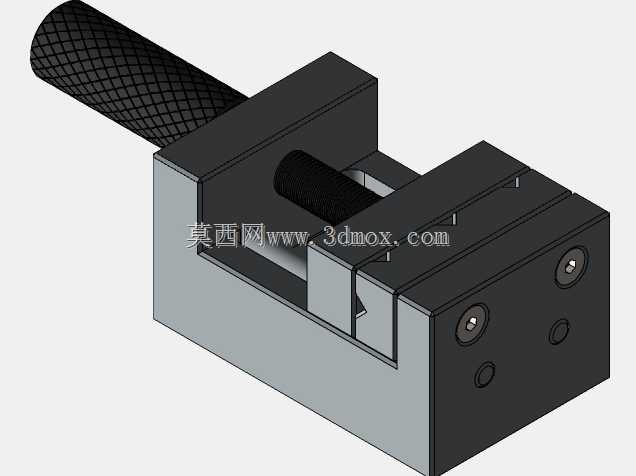

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动螺杆驱动的夹持工装是工位上最基础也最高频使用的辅助器具，区别于重型机用平口钳的大吨位夹持能力，这款紧凑型台虎钳更适配小型精密零件的装夹需求，不管是台式钻床的小孔钻削、小型零件的去毛刺修锉，还是装配环节里小组件的压装对位，都能提供稳定的夹持力输出。从结构设计逻辑来看，整体采用分体式块装结构，钳体主体为一体化铣削成型的合金钢基体，固定钳身与活动钳身的配合面采用精密研磨的直角导轨结构，配合间隙控制在0.02mm以内，避免夹持过程中活动钳身上翘导致的零件装夹倾斜，保证夹持基准面的平面度与垂直度公差满足精密加工的装夹要求。驱动部分采用梯形螺纹螺杆传动，

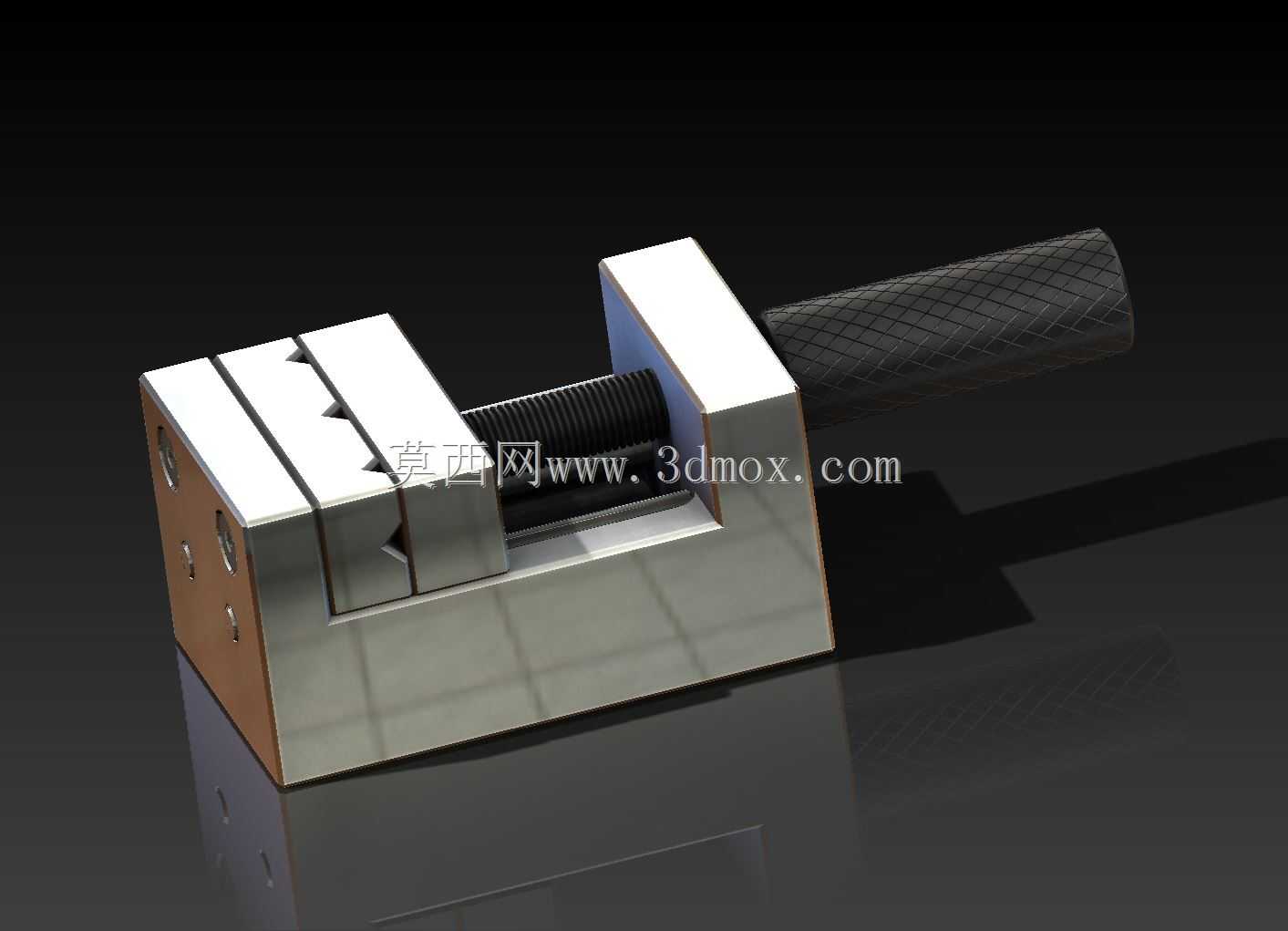

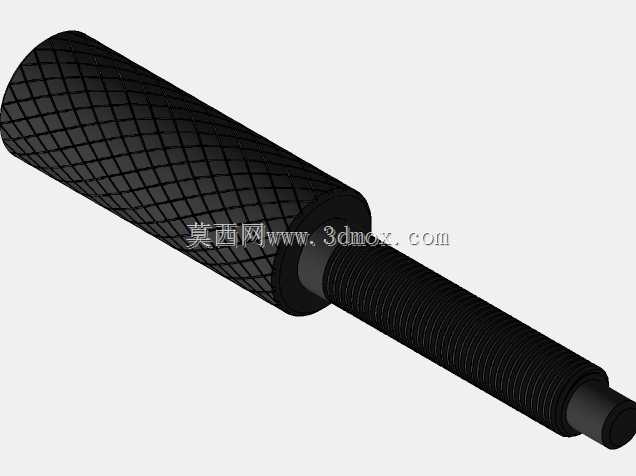

　　梯形螺纹的牙型角设计兼顾了传动效率与自锁性能，转动手轮时螺杆带动活动钳身沿导轨平稳进给，当夹持力达到作业需求后，螺纹副可以实现可靠自锁，不会因为加工过程中的振动导致钳口松脱，手轮表面做了网纹滚花处理，增大手动操作时的摩擦力，即便手上沾有少量切削液或油污，也能稳定转动手轮调整夹持开度，不会出现打滑脱手的情况。钳口部分采用可更换式硬化钳口板，钳口板表面做了细密的交叉齿纹处理，针对金属零件夹持时可以提供足够的咬合摩擦力，避免零件受切削力作用发生位移，当齿纹出现磨损后，只需要松开钳口板的固定螺钉即可快速更换，不需要整体更换钳身，大幅降低长期使用的维护成本。从安装边界来看，钳体底部为平整的安装基准面，预留了两个贯通的安装螺栓孔，

　　可以直接通过T型螺栓固定在标准机床工作台的T型槽上，也可以适配通用钳工台的安装位，整体外形尺寸控制在紧凑型区间，钳身最大开口距离适配100mm以内的小型零件装夹，整体高度不超过80mm，安装后不会占用过多的工位垂直空间，在小型钻床、台式攻丝机这类工位空间有限的设备上使用时，不会和设备的主轴进给结构发生运动干涉。在实际使用场景中，这类虎钳的活动钳身与固定钳身的夹持面平行度经过配磨处理，装夹平行度误差不超过0.015mm/100mm，对于需要保证上下平面平行度的小型零件铣削、磨削工序，不需要额外打表找正就能获得不错的装夹基准，能有效减少辅助装夹的时间消耗。钳身的边角位置都做了R2-R3的倒角处理，避免日常操作过程中尖锐边角划伤操作人员，

　　整体结构没有多余的外置零部件，日常清理切屑的时候只需要用毛刷清扫导轨缝隙即可，维护难度极低。和快速夹紧类的气动、液压夹具相比，这种纯手动螺杆驱动的虎钳不需要外接气源或液压动力源，部署位置不受管线限制，不管是固定工位还是临时维修作业点都能快速投入使用，夹持力的大小可以通过手轮的转动扭矩手动控制，针对薄壁类、易变形的小型零件，可以灵活控制夹持力度，避免夹持力过大导致零件变形报废。在设计建模过程中，所有配合面的公差都按照实际机加工的工艺能力做了匹配，导轨配合面采用H7/g6的间隙配合，既保证活动钳身进给顺畅无卡滞，又不会因为间隙过大导致装夹精度损失，螺杆的支撑端采用铜套滑动轴承，减少长期转动磨损带来的传动间隙，延长整体使用寿命。
