工业储能用格栅式电池容纳箱体结构设计

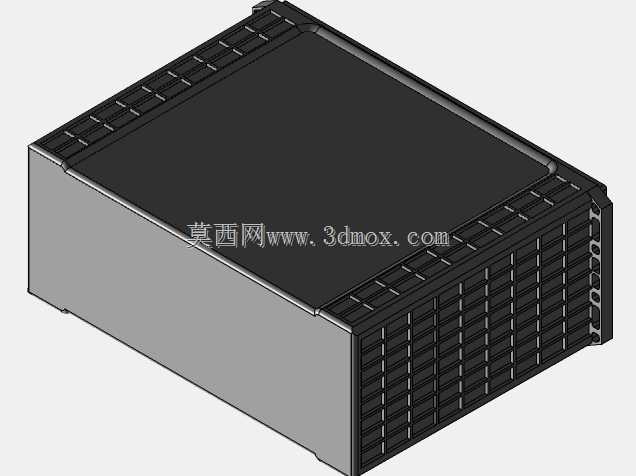

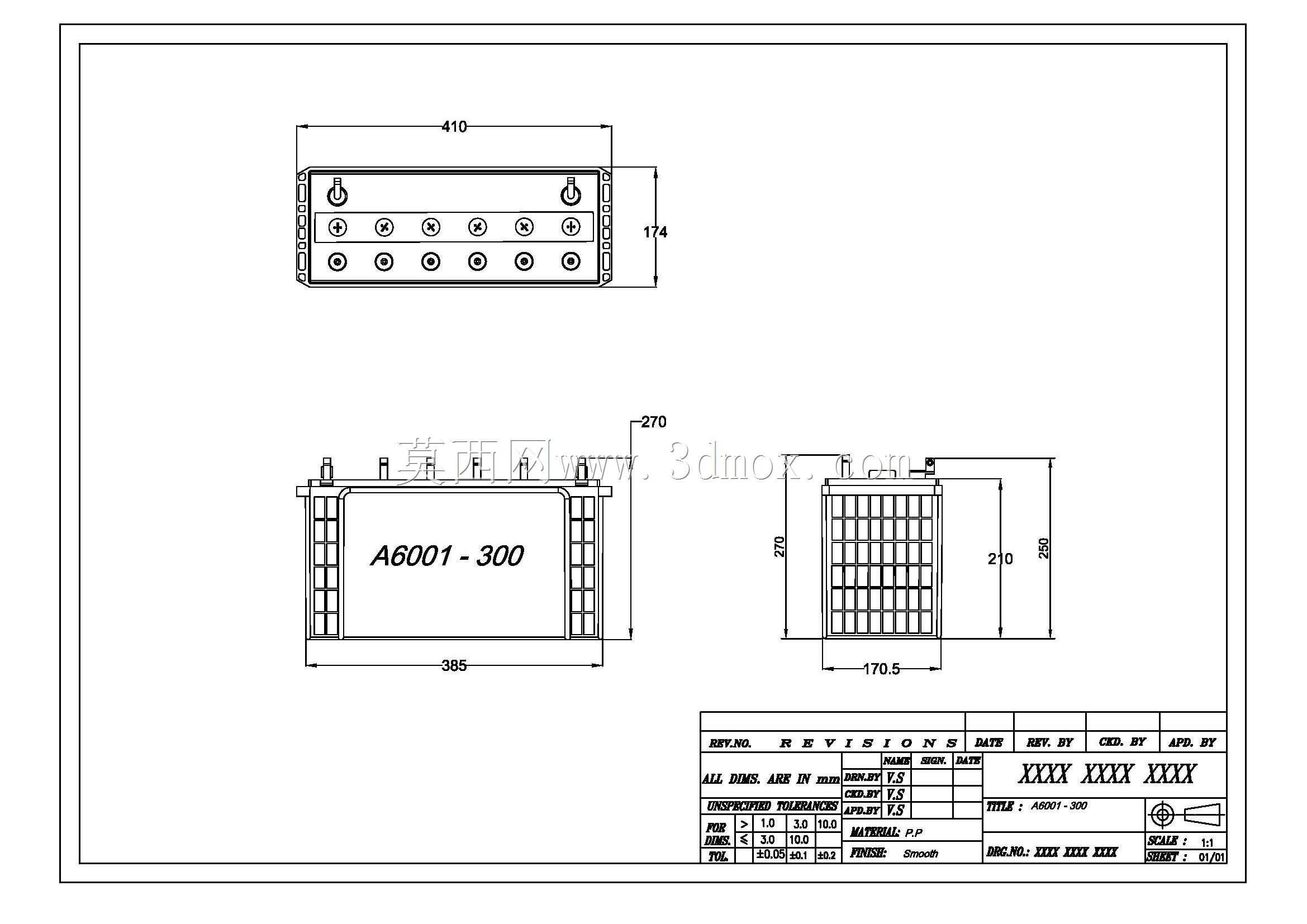

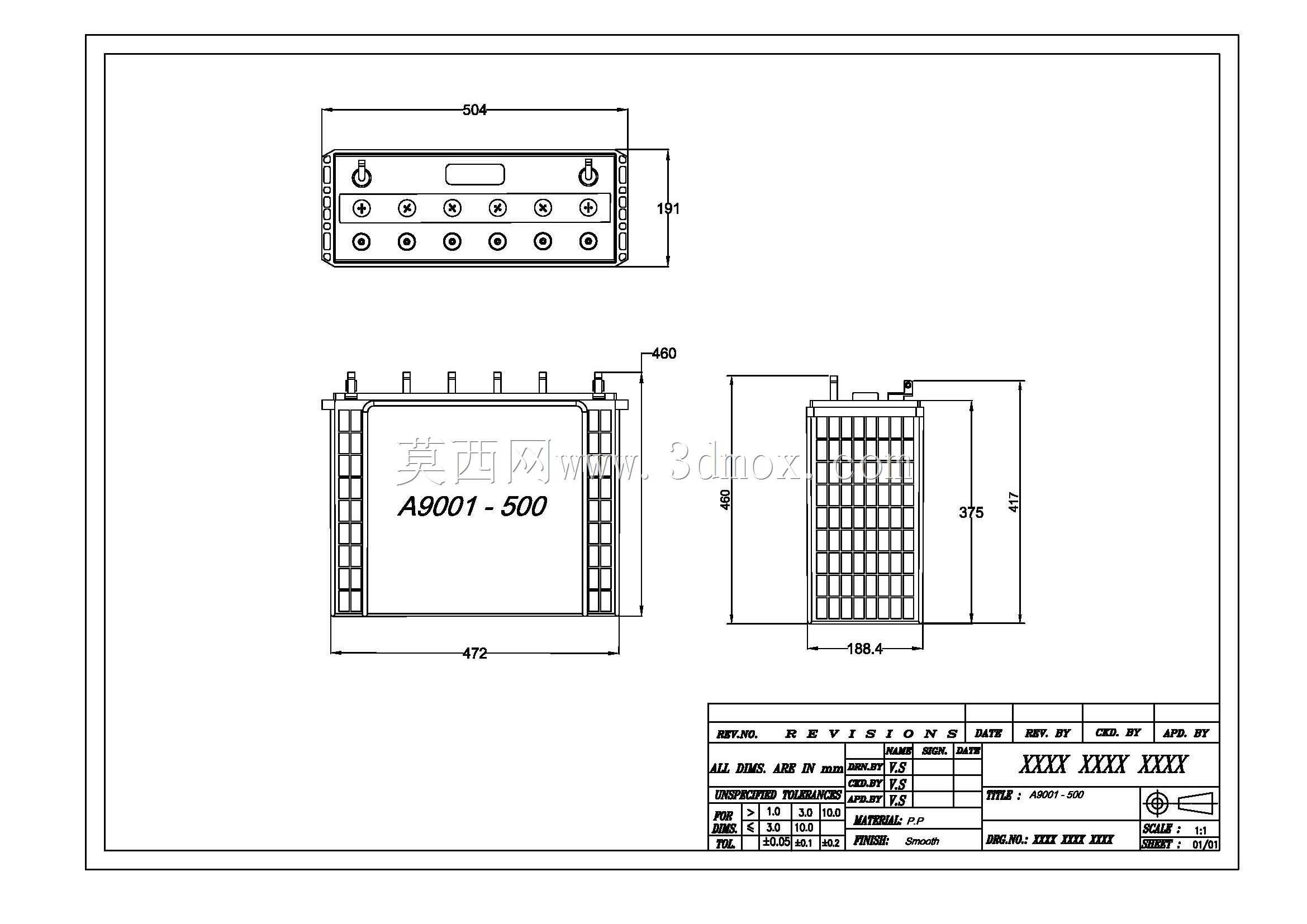

　　在工业储能、户外通讯基站供电、小型分布式备电系统的搭建场景中，电池单体的集中防护与规整排布一直是结构设计环节需要重点考量的内容，这款格栅式电池容纳箱体，正是针对多块方形储能电池的集中装载需求开发的结构件。从实际使用场景出发，这类箱体需要同时满足电池组的物理防护、散热通风、堆叠适配三个核心需求，设计过程中没有采用全封闭的厚重壳体结构，而是在箱体的两个相邻侧壁做了通长的格栅式镂空设计，每一条格栅筋的宽度与镂空间隙的比例经过反复校核，既保证侧壁拥有足够的抗挤压强度，避免运输、堆叠过程中外部冲击力直接作用到内部电池单体上，又能让电池充放电过程中产生的热量通过镂空间隙形成自然对流通道，不需要额外加装强制风冷部件就能满足常规工况下的散热要求，

　　降低整套储能单元的结构复杂度与后期维护成本。箱体的顶部采用整面平整的盖板结构，盖板边缘做了一圈凸起的限位止口，和箱体本体的上边沿形成嵌入式配合，安装时不需要额外打胶就能实现基础的防尘挡水效果，同时平整的顶面可以直接承接上层堆叠的同规格箱体，止口结构刚好能卡住上层箱体的底部边沿，避免多层堆叠时出现横向滑移，适配仓储、基站机柜内多层排布的安装需求。箱体的另外两个相邻侧壁采用光滑的整面结构，这两个面是预留的安装贴合面，在机柜内部固定时，可以直接通过这两个平整面和机柜的安装立柱贴合并锁付螺丝，不需要额外加装转接固定件，整面结构也能在贴合安装时形成一定的密封效果，减少机柜外部的粉尘从安装贴合面进入箱体内部的概率。从安装边界来看，

　　箱体的外部轮廓做了统一的圆角过渡处理，所有边角都没有尖锐的直角结构，一方面是避免安装过程中划伤操作人员的手部或者划破电池的绝缘外皮，另一方面圆角结构也能提升箱体边角的抗冲击能力，在受到磕碰时不会像直角结构那样容易出现应力集中导致的开裂问题。箱体底部的边沿做了内收的支撑边设计，当箱体放置在平面上时，支撑边和放置面形成线接触，相比整面接触的结构，能更好地适配表面存在轻微不平整的安装基面，不会因为基面有细小凸起就出现箱体放置不稳的情况，同时支撑边的高度预留了足够的间隙，方便叉车的货叉或者手动液压搬运车的叉臂伸入，满足车间内短距离转运、机柜内整箱抽拉维护的操作需求。在结构强度设计上，箱体侧壁的格栅筋采用了等间距排布的设计，

　　每一条筋的厚度都和箱体的基础壁厚保持一致，通过均匀的筋位分布把外部载荷分散到整个箱体框架上，经过受力仿真验证，在箱体顶部施加额定堆叠载荷时，格栅侧壁的形变量控制在安全范围内，不会出现筋位断裂或者侧壁过度变形挤压内部电池的情况。箱体的内部空间做了规整的矩形设计，没有多余的凸起结构，内部尺寸刚好适配常规规格的方形磷酸铁锂电池组的排布，电池放入后可以通过侧面的格栅间隙直接观察到电池的接线端与状态标识，日常巡检时不需要拆开顶盖就能快速确认电池的外观状态，减少日常维护的操作步骤。考虑到户外使用的场景，箱体的所有结构棱边都做了钝化处理，没有毛刺或者锐角，在做表面防腐喷涂时能保证涂层均匀覆盖所有表面，不会出现棱边处涂层过薄容易锈蚀的问题，格栅的镂空间隙尺寸经过优化，既能保证通风量，又能阻挡直径较大的杂物或者虫鼠进入箱体内部触碰电池接线端，降低短路风险。在和其他配套部件的适配性上，箱体的整面侧壁预留了标准化的安装孔位，孔位的间距符合通讯机柜、储能机柜的通用安装尺寸标准，不需要重新打孔就能直接适配市面上多数标准机柜的安装位，顶部盖板的止口尺寸也和底部支撑边的尺寸做了匹配设计，同型号的箱体可以实现无间隙堆叠，充分利用机柜内部的垂直安装空间，提升单位空间内的电池装载量。
