内燃机动力传输用曲轴结构设计

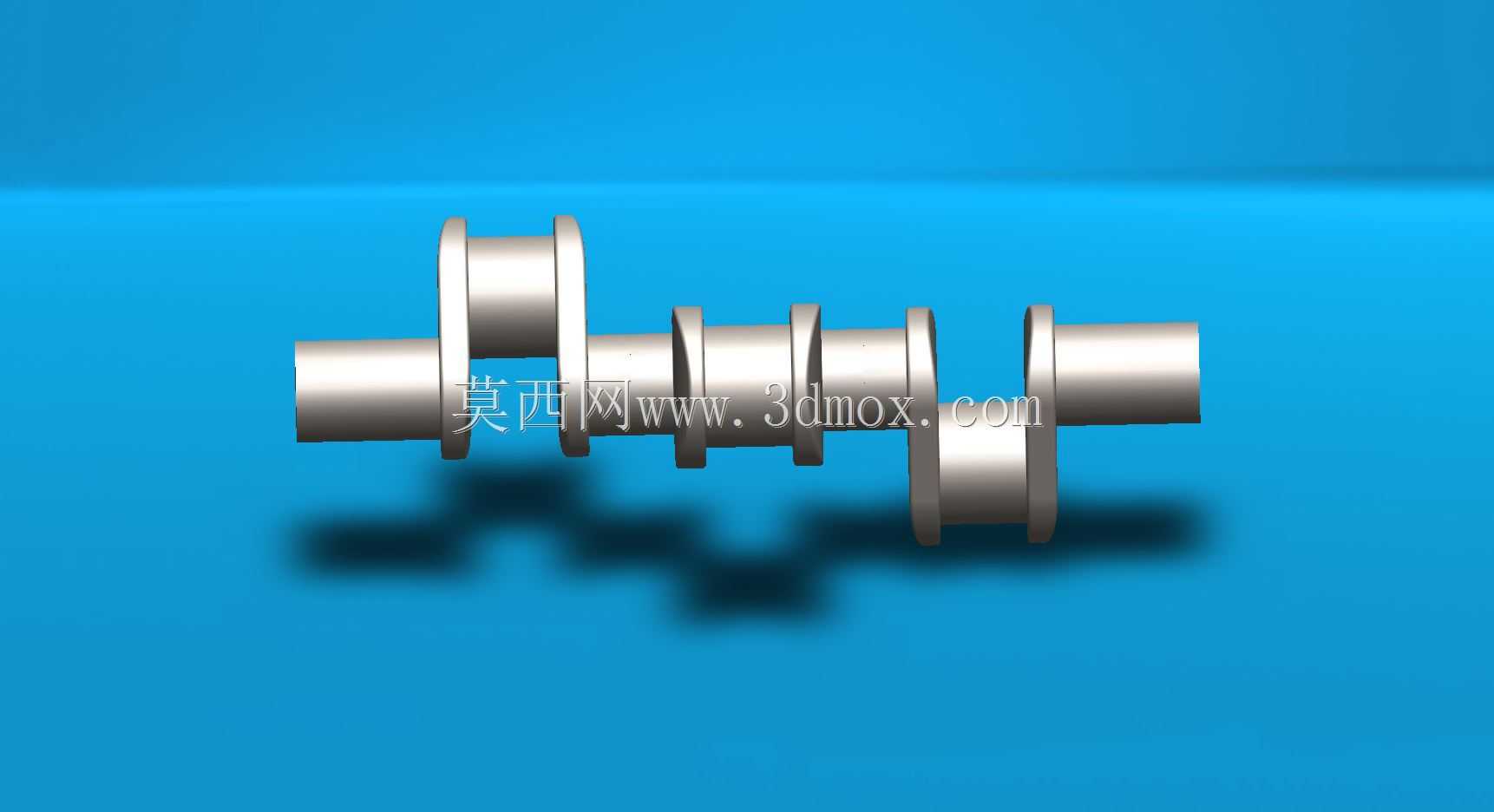

　　既要保证运转过程中润滑油膜能稳定形成，又要避免配合间隙过大引发的回转振颤；曲柄销则是与连杆大头端连接的配合面，其轴线与主轴颈轴线的偏心距直接决定活塞的行程长度，这一尺寸需要和目标机型的排量、压缩比参数做联动匹配，偏心距的加工形位公差需要严格控制在微米级，否则会引发活塞上下止点位置偏移，导致燃烧室容积偏差，直接影响整机的燃烧效率。从结构布局来看，这款多拐曲轴的曲柄臂采用了等强度过渡设计，在曲柄销与主轴颈的衔接位置做了大圆角过渡处理，避免应力集中引发的疲劳断裂风险，这一细节是曲轴设计中最容易被忽略的失效点——很多早期失效的曲轴都是因为过渡圆角半径过小，在交变载荷长期作用下圆角位置萌生疲劳裂纹，最终延伸导致轴体断裂。在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命，广泛适配车用汽油机、柴油机、小型通用发电机组动力单元、农用机械动力端等场景，是动力类设备中受力工况最复杂的回转类零件之一。从实际工况承载逻辑来看，曲轴在运转过程中需要持续承受活塞连杆组传递来的周期性交变燃气爆发力、往复运动惯性力与旋转离心力，各轴颈位置长期处于高比压的滑动摩擦工况，因此在结构设计阶段，首先要完成的是曲柄销、主轴颈的尺寸链匹配：主轴颈作为整根曲轴的安装定位基准，需要与缸体主轴承座的安装孔位形成精准的间隙配合，配合公差通常控制在滑动轴承适配的合理区间，

　　曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片限制运转过程中的轴向窜动量，窜动量的预留需要匹配整机热膨胀量，避免冷态下卡滞、热态下轴向间隙不足引发的轴端磨损。在平衡设计层面，每一组曲柄臂都对应配置了平衡重结构，平衡重的偏心质量是通过动力学仿真计算得出的，用来抵消曲柄销与连杆大头旋转产生的离心力，以及活塞组件往复运动产生的一阶、二阶惯性力，降低整机运转过程中的振动幅值，减少振动向缸体、机架的传递，提升整机的NVH表现。从安装边界来看，整根曲轴的轴向总长需要匹配缸体曲轴箱的内部轴向空间，两端轴伸分别对应前端轮系安装位与后端飞轮连接位：前端轴颈需要预留正时齿轮、皮带轮、油封的安装台阶，各台阶的轴径差要满足零件装配的导入需求，

　　油封配合面的表面粗糙度需要控制在合理范围，避免长期运转后出现油封漏油问题；后端法兰需要与飞轮盘做止口定位，连接螺栓的孔位分布要满足扭矩传递的强度要求，法兰端面的跳动公差需要严格控制，否则会导致飞轮运转偏摆，引发离合器接合抖动、动力输出不稳定等问题。在建模过程中，所有轴颈的同轴度、各曲柄销的相位角都需要做严格的参数化约束，比如四缸机型的曲轴相邻曲柄销相位角为180度，保证各缸做功顺序的间隔角均匀，让动力输出更平顺；油道的设计采用斜向贯通式布局，从主轴颈表面的油孔连通至对应曲柄销表面，让压力润滑油能持续输送到连杆轴承的摩擦面，油道孔口位置做了倒角处理，避免润滑油流动过程中出现节流损失，同时也能去除机加工过程中产生的毛刺，

　　防止杂质进入轴承间隙引发烧瓦故障。从实际选型适配的角度，这类曲轴的材质通常选用高强度球墨铸铁或者调质合金钢，对应不同的功率输出需求：小功率通用动力机型多采用球墨铸铁材质，通过表面淬火处理提升轴颈的表面硬度，满足耐磨需求；大功率高负荷的柴油机机型则多采用锻钢材质，通过调质处理提升整体芯部强度，轴颈表面做滚压处理进一步提升疲劳强度。在三维建模过程中，需要重点关注各配合面的尺寸公差、形位公差标注逻辑，所有过渡圆角、退刀槽的尺寸都要符合机加工工艺要求，避免出现无法加工的负角或者薄壁结构；同时要预留出轴颈表面的磨削加工余量，平衡重的外形轮廓要避免和运转过程中的连杆大头、缸体曲轴箱内壁发生运动干涉，建模完成后需要做运动仿真验证，模拟曲轴全回转过程中所有相邻部件的最小间隙，保证在最大热膨胀工况下也不会出现运动干涉。
