在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的核心支撑部件,从普通民用家电的电机转轴,到工业生产线的输送辊道、机床主轴、汽车传动系统,乃至精密仪器的转动机构,都能见到这类部件的身影。它的核心作用是承接转轴运行过程中的径向载荷,同时也可根据安装配置承受一定比例的轴向载荷,通过滚动摩擦替代传统滑动摩擦的形式,大幅降低转轴转动过程中的阻力损耗,减少配合面的磨损量,让整套旋转机构的运行精度保持性、运行寿命都得到显著提升。

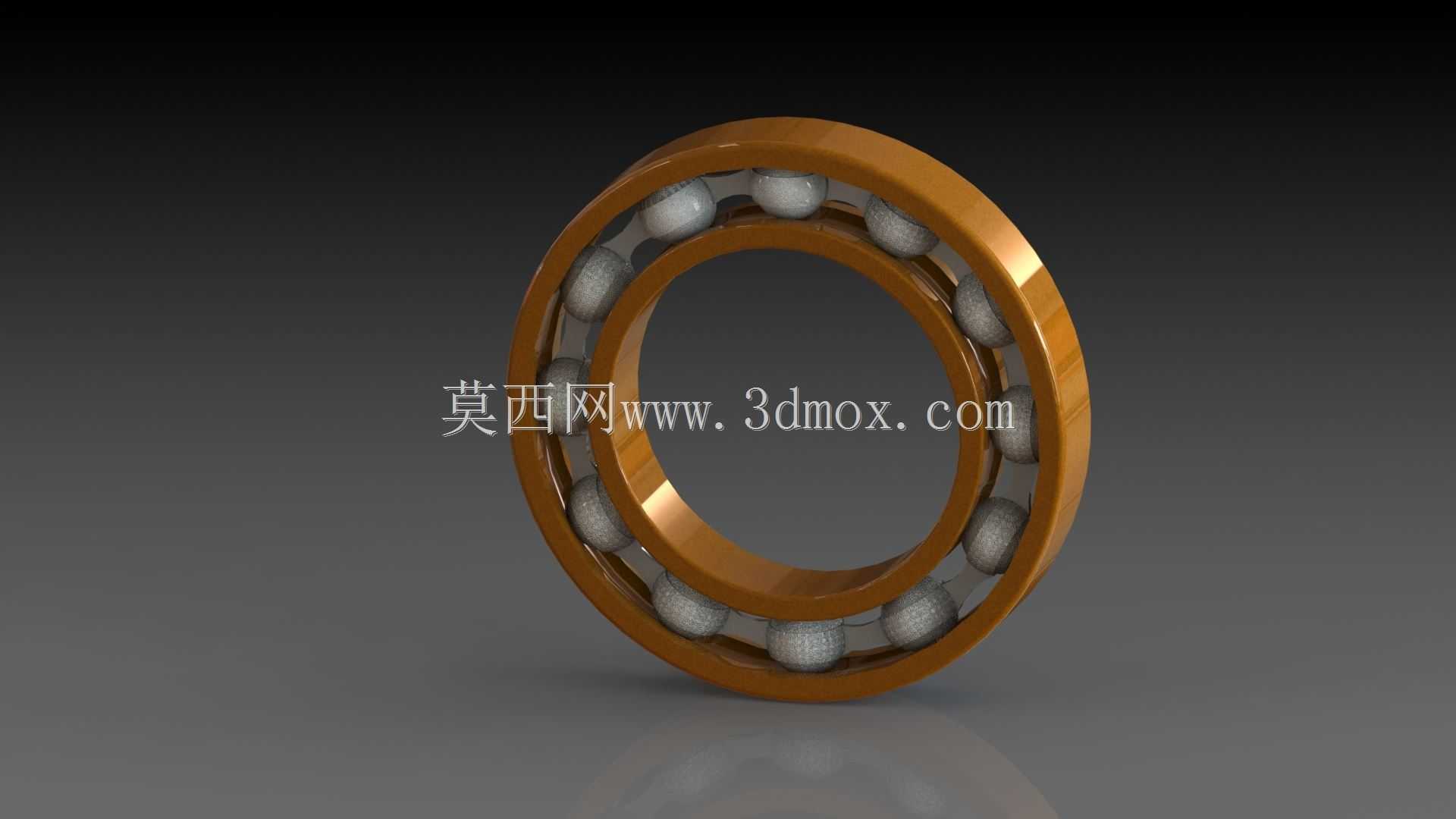

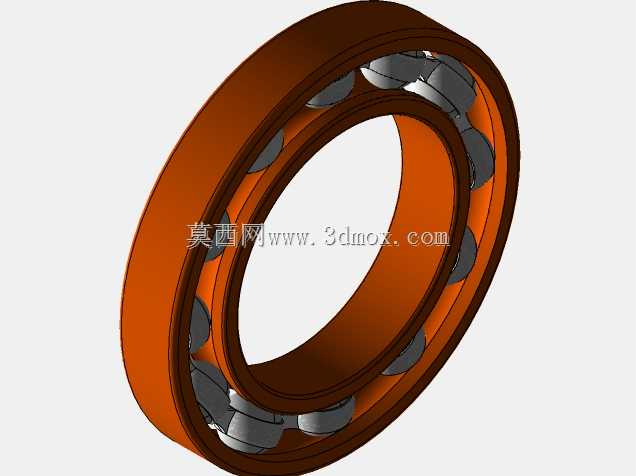

从结构设计逻辑来看,这款滚珠轴承采用最经典的深沟型滚道设计,内圈与转轴采用过盈配合实现周向与轴向定位,外圈则与设备的轴承座孔采用过渡或过盈配合固定,内外圈之间的环形滚道内均匀排布钢质滚珠,通过铜质保持架将每颗滚珠的间距均匀分隔,避免滚珠在运转过程中发生相互碰撞、摩擦,保证所有滚珠在滚道内均匀承载,不会出现局部载荷集中导致的早期点蚀失效。保持架的兜孔设计采用与滚珠球面匹配的弧面结构,既可以给滚珠留出足够的滚动间隙,又能限制滚珠在非滚动方向的位移,保证高速运转时滚珠不会从滚道内脱出。
做三维建模时,首先要明确轴承的安装边界尺寸:内圈内径是与转轴配合的核心尺寸,建模时要严格按照配合公差要求预留装配余量,内圈的挡边高度要满足滚珠轴向限位的要求,同时不能与转轴上的其他台阶结构发生干涉;外圈外径是与轴承座安装孔配合的尺寸,外圈的外圆柱面要保证足够的圆柱度,避免压装入座孔后出现外圈变形导致滚道圆度超差,影响运转顺畅度。轴承的整体宽度尺寸要匹配安装位置的轴向空间,两侧的密封槽结构如果配置接触式密封,还要预留密封件的安装空间,避免密封件与内圈挡边发生过度摩擦导致温升过高。
实际选型应用时,要根据设备的额定载荷、运转转速、工作环境温度来匹配对应的轴承参数:如果是高速轻载的应用场景,比如小型伺服电机的输出端支撑,可以选择更小直径的滚珠配置,降低滚动体的离心力,提升高速运转的稳定性;如果是中低速重载的场景,比如输送机的滚筒支撑,则可以选择直径更大的滚珠,提升单颗滚珠的承载能力,保证长期重载运行下不会出现滚道压痕。建模过程中要注意滚道的曲率半径设计,滚道曲率通常略大于滚珠半径,这样既可以保证滚珠与滚道的接触面积足够,降低接触应力,又不会因为曲率过于贴合导致运转时的摩擦阻力增大。
在装配验证环节,通过三维模型可以提前检查轴承安装时的压装导向结构是否合理,内圈与转轴轴肩的贴合面是否足够,外圈与轴承座孔的挡边定位是否可靠,同时还要预留轴承的润滑空间,滚道内部的空腔要能填充足够的润滑脂,保证长期运转时滚珠与滚道之间能形成稳定的油膜,避免干摩擦导致的早期磨损。另外还要考虑轴承的安装拆卸工艺性,内圈和外圈的挡边位置要预留拉马的卡位空间,方便后期设备维护时的拆卸更换,不会因为结构设计问题导致拆卸时损坏配合面。
很多刚接触结构设计的工程师容易忽略轴承的安装对中要求,在三维建模阶段就要保证轴承安装位的转轴与轴承座孔的同轴度公差,避免安装后轴承内外圈出现偏斜,导致滚珠在滚道内出现偏载,运转时产生异常噪音和振动,大幅缩短轴承的使用寿命。这款滚珠轴承的结构属于标准化程度极高的通用零部件,建模时严格遵循通用安装尺寸规范,可以直接适配不同设备的标准轴承安装位,不需要额外做定制化的结构修改,能够大幅缩短设备的设计周期,降低后续备件采购和维护的成本。
