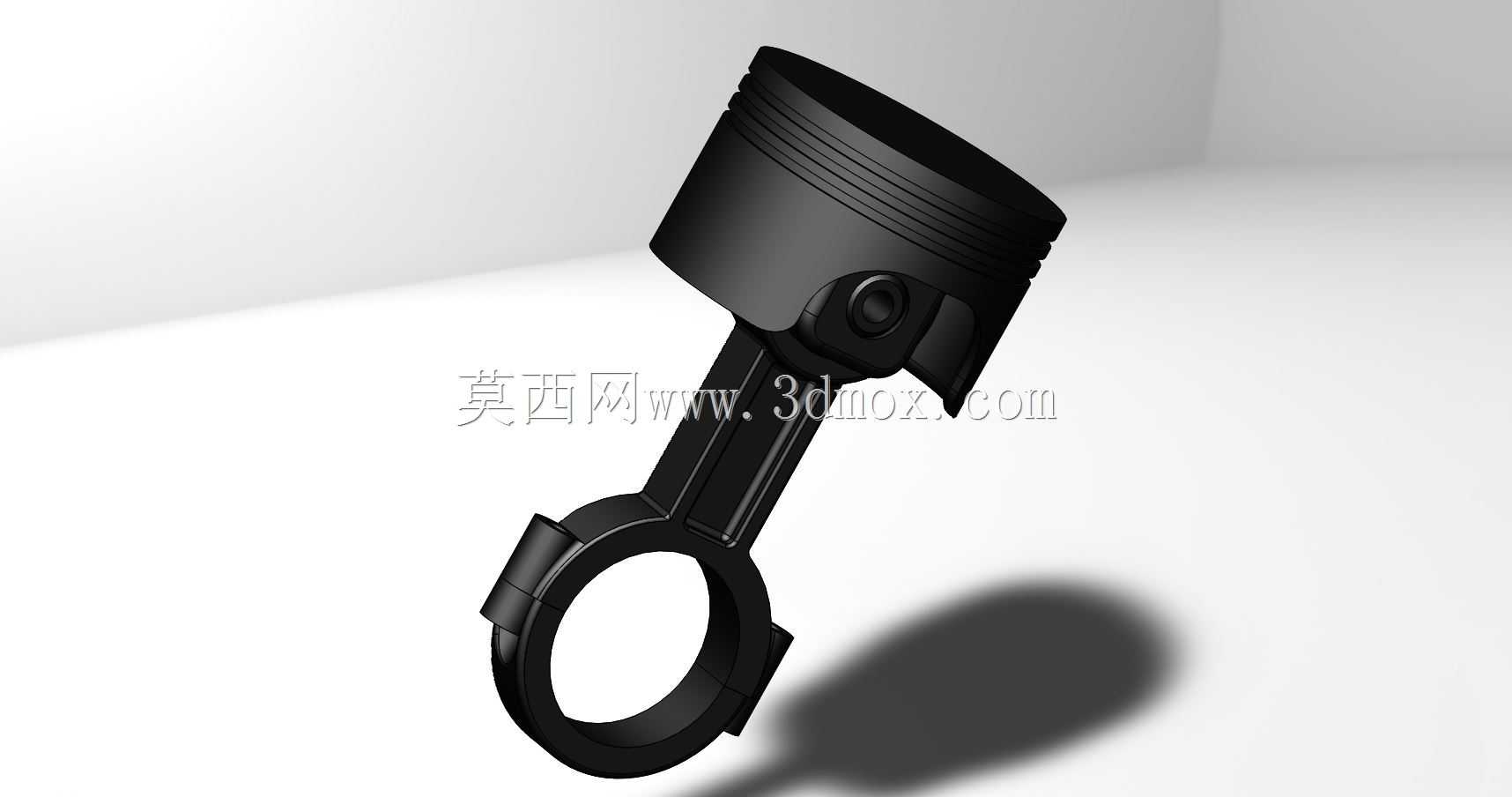

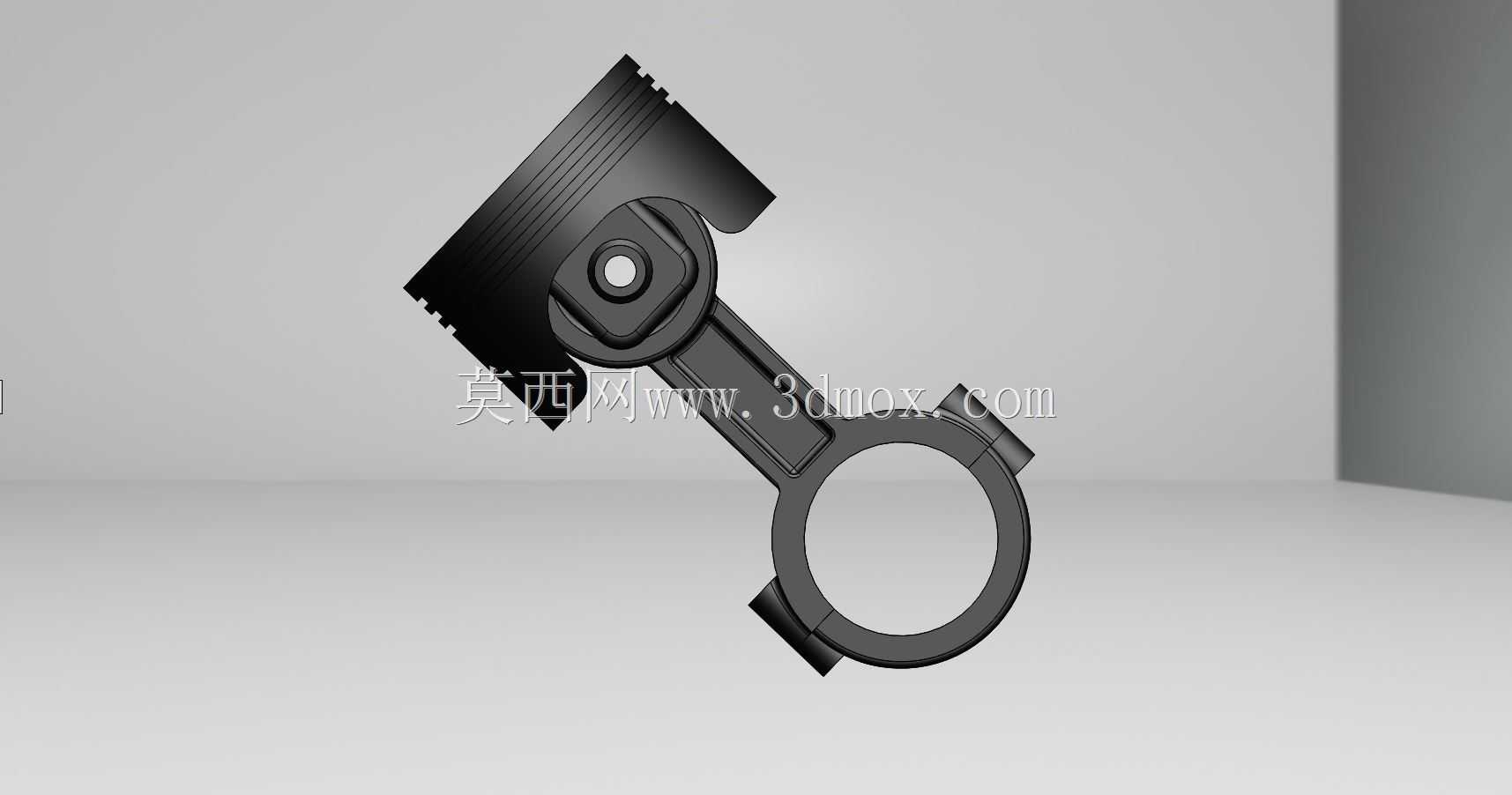

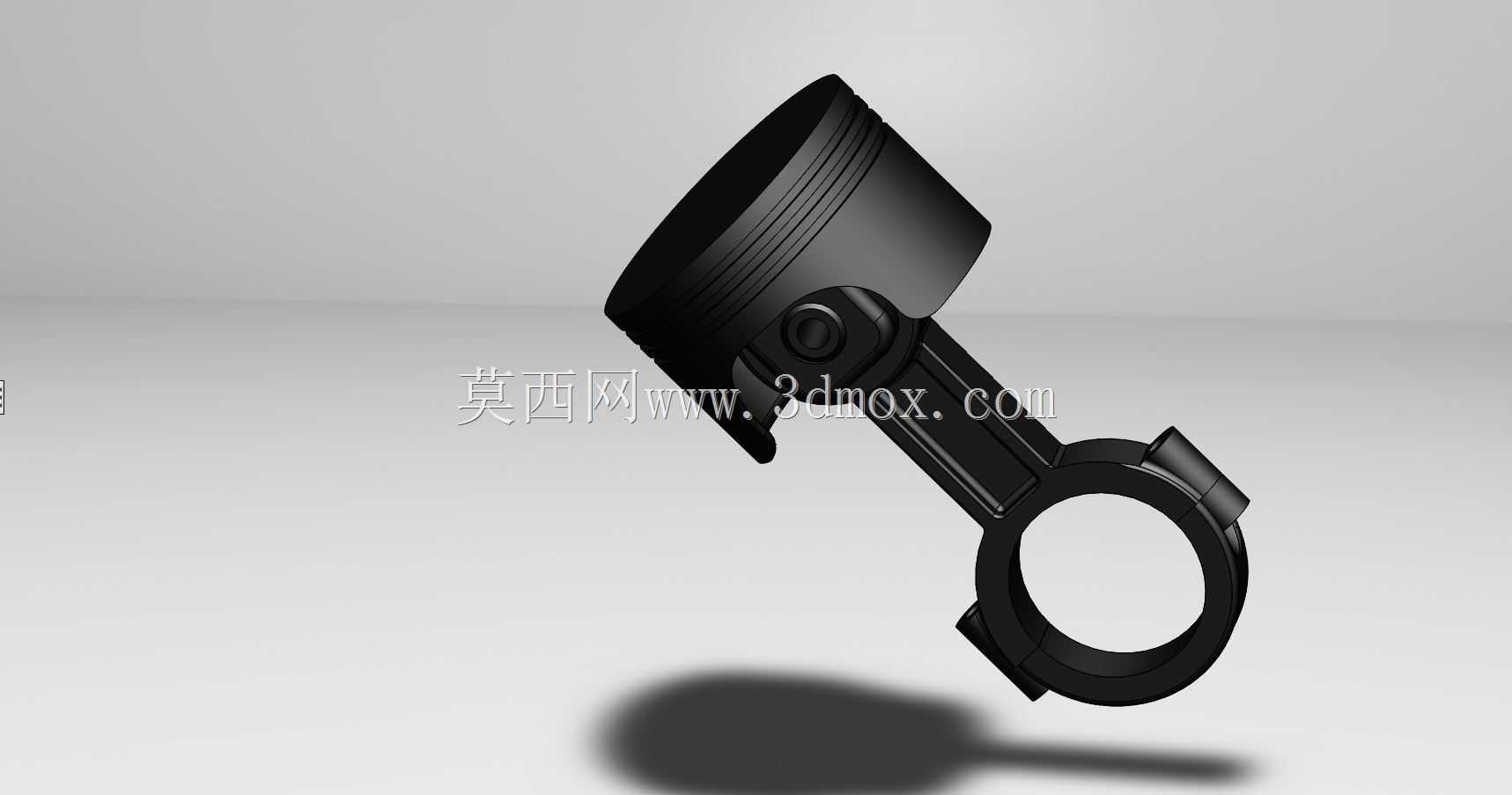

内燃机活塞连杆组高精度三维结构设计

　　这套活塞连杆组件的三维结构，完全围绕内燃机往复做功的实际工况做细节还原，建模时首先锚定的是其在气缸内的运动边界——活塞头部的环带区域预留了三道环槽的安装位，分别对应气环与油环的装配尺寸，环槽的倒角、槽宽公差都按照量产内燃机的配合要求做了还原，避免建模时出现环件卡滞、密封失效的结构问题。活塞销座的位置做了加强筋过渡，这部分是承接燃气爆发压力的核心受力区，实际工作中活塞顶部承受的最高燃烧压力会通过销座传递给活塞销，再传导至连杆杆身，建模时特意还原了销座内侧的微锥面结构，能在活塞销受载变形时避免应力集中导致的座孔开裂。

　　从应用场景来看，这套组件是往复式内燃机的核心运动部件，不管是小排量乘用车汽油机、通用机械的小型动力单元，还是非道路机械的柴油机，核心的做功传递逻辑都依托这套结构实现：活塞在气缸内做上下往复直线运动，通过连杆将直线运动转换为曲轴的旋转运动，完成进气、压缩、做功、排气四个冲程的能量转换。连杆部分采用了工字形截面的杆身设计，这一结构是在长期工程迭代中形成的最优方案，既能在轻量化的前提下保证足够的抗弯、抗扭刚度，又能减少高速往复运动时的惯性力，杆身与大头、小头的过渡区域都做了大圆弧过渡，避免应力集中在交变载荷下引发连杆断裂故障。

　　连杆大头采用了分体式结构，也就是连杆盖与杆身通过连杆螺栓紧固的设计，建模时还原了大头孔的正圆加工边界，这部分在实际装配时需要与曲轴的连杆轴颈做高精度配合，轴瓦的安装槽、定位凸台的位置都做了精准还原，保证装配时轴瓦不会发生周向转动或轴向窜动。连杆小头的衬套安装位也做了对应尺寸的预留，衬套与活塞销的配合间隙按照热膨胀工况做了尺寸匹配，避免发动机热态工作时活塞销与衬套抱死。

　　设计过程中特意考虑了活塞的热变形补偿，活塞的裙部并非正圆形，而是做了预先的椭圆型线设计，长轴垂直于活塞销座方向，因为活塞工作时销座方向的金属量更多，热膨胀量更大，预变形设计能保证活塞在热态工作时裙部趋近正圆，避免在气缸内出现拉缸、卡滞的故障。活塞顶部的燃烧室凹坑造型也按照平顶活塞的通用结构做了还原，适合用于侧置气门或紧凑型燃烧室的动力机型，顶部的避阀坑位置也做了对应避让，避免气门运动过程中与活塞顶部发生碰撞。

　　安装边界方面，活塞的外径尺寸与气缸内径采用基孔制的间隙配合，预留了合适的活塞间隙，既保证冷启动时不会因为间隙过大出现敲缸，也能保证热态下活塞膨胀后不会卡滞在气缸内。连杆的中心距尺寸严格按照曲柄半径与活塞行程的对应关系设定，保证活塞到达上止点时的余隙高度符合设计要求，不会出现碰撞气缸盖或者压缩比不达标的问题。连杆大头的开合尺寸满足曲轴连杆轴颈的装配要求，拆装时不需要额外扩大缸体的操作空间，适配多数直列、V型内燃机的缸体布局。

　　从结构细节来看，活塞的油环槽内预留了回油孔，能将油环从气缸壁上刮下的多余润滑油回流到油底壳，避免润滑油进入燃烧室参与燃烧造成积碳。连杆杆身上预留了润滑油道的位置，能将曲轴轴颈处的压力润滑油引导到连杆小头，对活塞销与衬套的配合面进行持续润滑，减少高速运动时的磨损。活塞销采用全浮式设计的安装边界，也就是工作时活塞销既能在连杆小头衬套内转动，也能在活塞销座孔内转动，保证磨损均匀，延长部件的使用寿命，销座两端的卡环槽结构也做了还原，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端刮伤气缸壁。
