圆柱螺旋压缩弹簧工业结构设计

　　日常做设备结构设计时，这类圆柱螺旋压缩弹簧是选型频率极高的弹性元件，从冲床的缓冲工位、自动化产线的顶升复位机构，到汽车悬架的减震单元、阀门的启闭复位结构，几乎所有需要提供弹性力、实现缓冲吸震、往复复位功能的场景都能见到它的身影。做这类弹簧的三维建模时，首先要明确实际工况的载荷边界，不能只照着外形画圈就完事——得先算清楚工作行程内的弹力变化是否匹配安装空间的力值要求，比如用在模具卸料板上的弹簧，预压状态下就要提供足够的卸料力，避免料带粘在凸模上，而用在电子设备按键下的复位弹簧，弹力曲线就要足够平缓，保证按压手感的一致性。建模的时候要先确定弹簧的中径，这个参数直接和安装孔、导向轴的尺寸挂钩，中径太小会导致弹簧套在导向轴上卡滞，

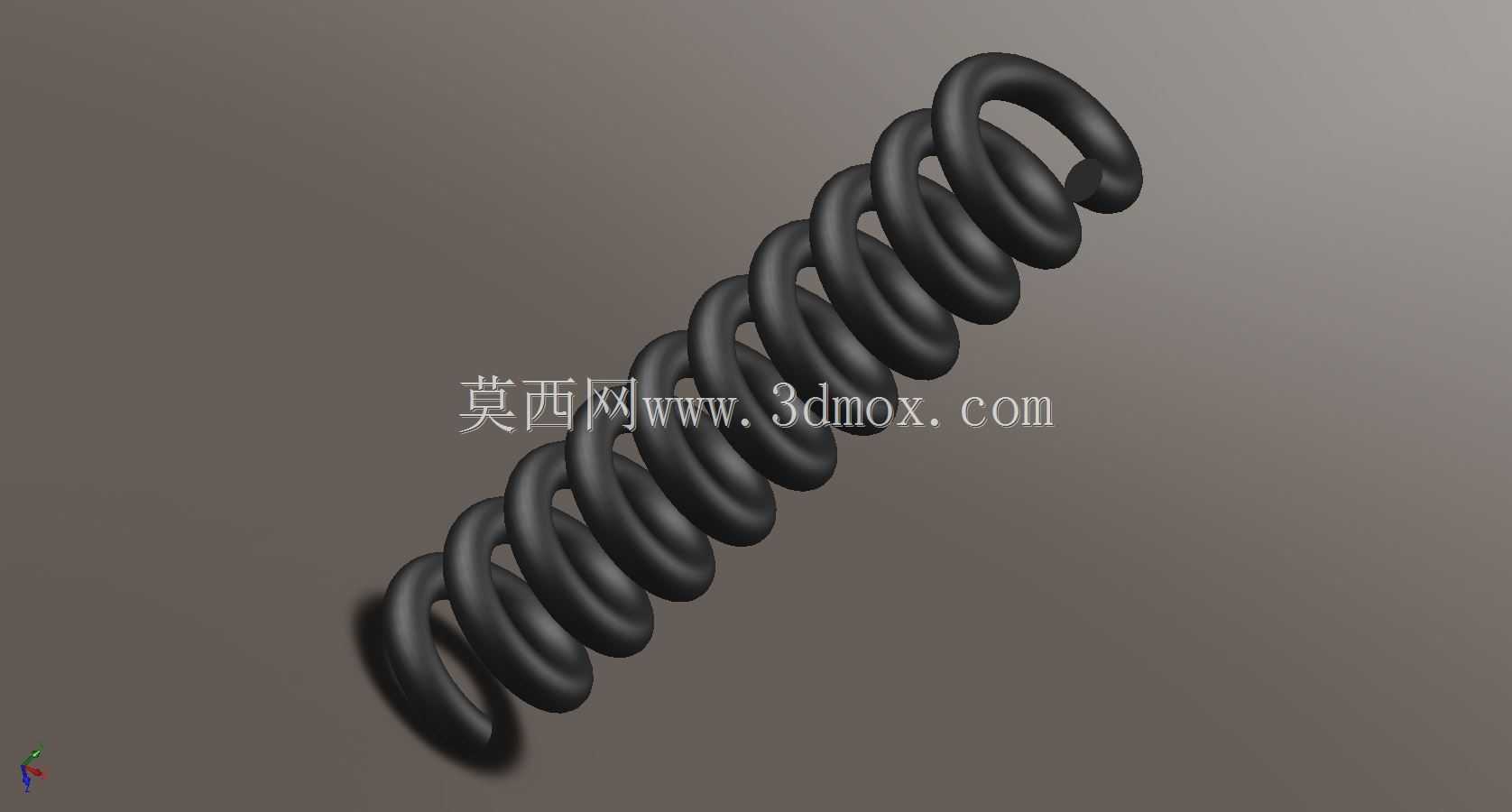

　　太大又会在压缩过程中出现侧向失稳，尤其是长径比超过4的压缩弹簧，两端必须做并紧磨平的处理，就像图里展示的结构，两端的支撑圈是贴紧相邻簧圈的，端面磨平后能保证弹簧安装时的垂直度，避免受压时出现偏载，提前出现疲劳断裂。簧丝直径的选择要结合载荷大小和材料特性，常规工况下用65Mn碳素弹簧钢就足够，要是在腐蚀环境或者高温工况下用，就得换成不锈钢或者高温合金材料，建模时簧丝的螺旋升角不能随便设，常规压缩弹簧的升角一般在5度到9度之间，升角太大会导致弹簧压缩时簧圈之间的摩擦阻力变大，弹力输出不稳定，太小又会浪费有效圈数的空间。有效圈数是决定弹簧刚度的核心参数，相同中径和簧丝直径的前提下，有效圈数越多弹簧刚度越小，相同压缩量下提供的弹力就越小，

　　做结构布局时要提前算好安装空间的预压量和最大压缩量，保证弹簧在最大工作载荷下，圈与圈之间还留有足够的间隙，避免压并后出现塑性变形。很多新手建模时容易忽略两端支撑圈的结构，直接把所有圈数都做成有效圈，这样做出来的模型导入装配体后，安装端面没法和安装基准完全贴合，做运动仿真时会出现弹簧歪斜的问题，和实际工况偏差很大。实际选型安装时还要注意，这类弹簧如果是水平安装使用，一定要加导向杆或者导向套，不然弹簧在反复伸缩过程中很容易出现侧向弯曲，和周边的结构件发生摩擦，轻则刮伤零件表面，重则导致弹簧卡滞失效。要是用在高频往复运动的工况下，比如振动设备的支撑弹簧，还要验算弹簧的固有频率，避开设备的工作振动频率，防止出现共振现象，

　　导致弹簧过早疲劳损坏。建模过程中还要考虑弹簧的端部挂钩或者支撑结构的形式，图里展示的是两端并紧磨平的结构，适合平面安装的场景，如果是需要挂接固定的场景，两端就要做拉环结构，但压缩弹簧绝大多数场景都是靠两端平面承压，所以并紧磨平的端部结构是最通用的形式。做三维模型的时候还要注意簧丝的扫掠路径不能出现曲率突变，不然导入有限元分析软件做应力校核时，曲率突变的位置会出现应力集中的假阳性结果，影响仿真数据的准确性，实际生产中这种曲率突变的位置也确实会成为应力集中点，在反复载荷下最先出现裂纹。另外弹簧的旋向也要根据实际安装场景确定，要是弹簧是套在螺纹件上安装，旋向要和螺纹旋向相反，不然拧紧紧固件的时候弹簧会跟着转动松脱，要是两个弹簧嵌套使用，内外弹簧的旋向必须相反，避免工作时两个弹簧的簧圈卡在一起。
