带纪念印刷图案的带柄马克杯结构设计

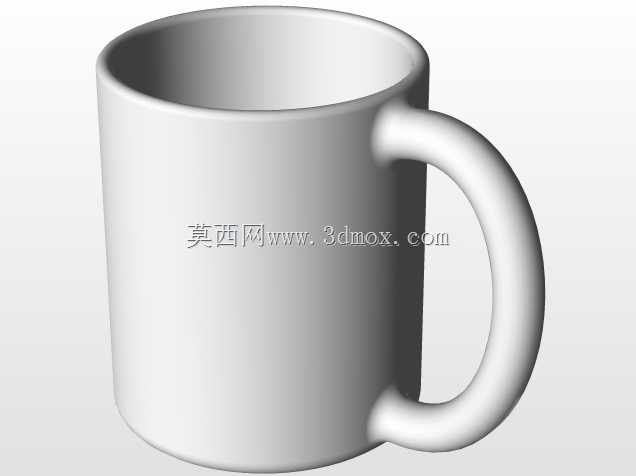

　　日常办公与家居场景中，带柄马克杯是高频使用的饮水器具，这款带定制印刷图案的马克杯在结构设计上充分兼顾了握持手感、盛装稳定性与外观装饰需求，从三维建模的角度拆解，其结构可分为杯身、杯柄、表面印刷层三个核心部分，各部分的尺寸匹配与曲面过渡都经过了工程化考量，适配量产加工的工艺要求。杯身采用直筒微收底的造型，杯口位置做了1.2mm厚度的卷边处理，既能够避免饮用时杯口边缘剐蹭唇部，也能提升杯口的结构强度，减少日常使用中磕碰导致的崩边概率；杯身侧壁厚度均匀控制在3mm，符合陶瓷压制成型的壁厚要求，避免因壁厚不均导致烧制过程中出现变形、开裂的问题，杯底位置设计有2mm高度的凹圈，放置时能够减少杯底与桌面的接触面积，

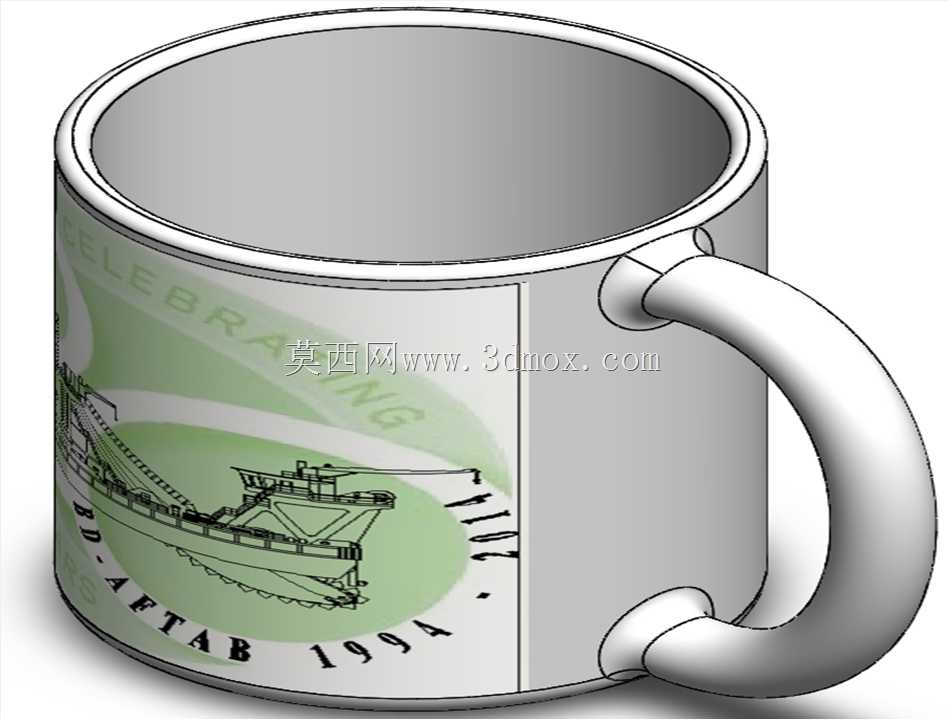

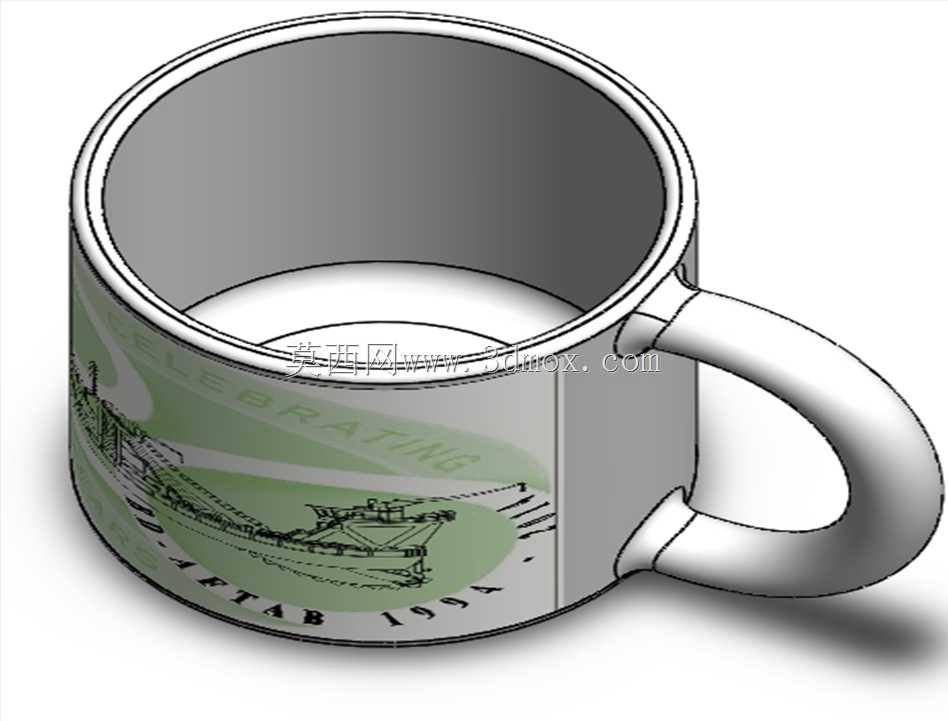

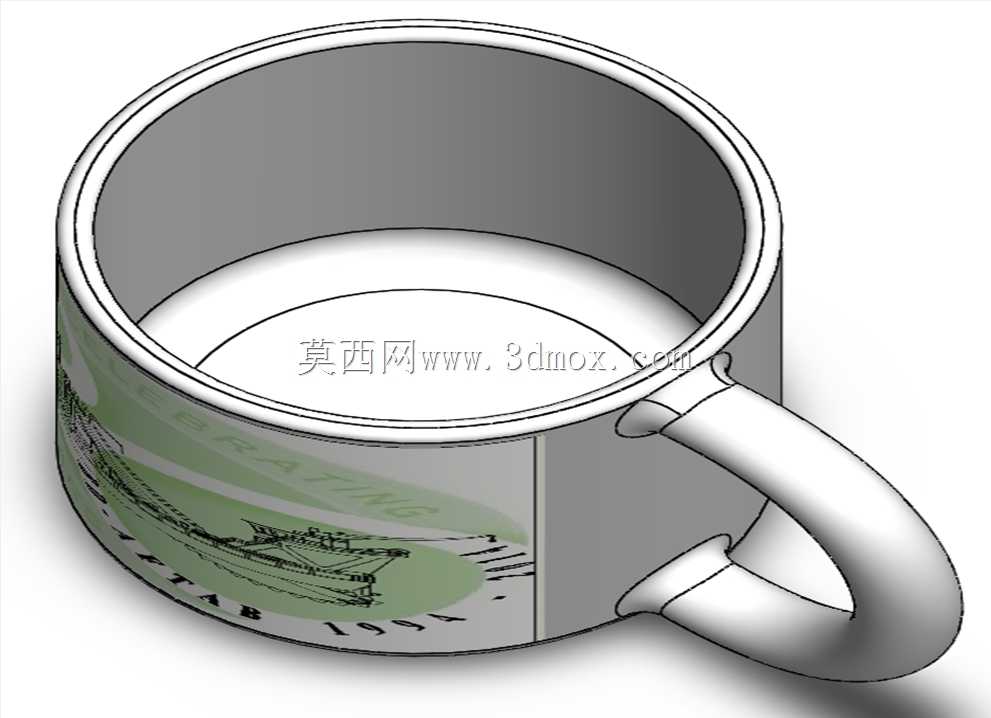

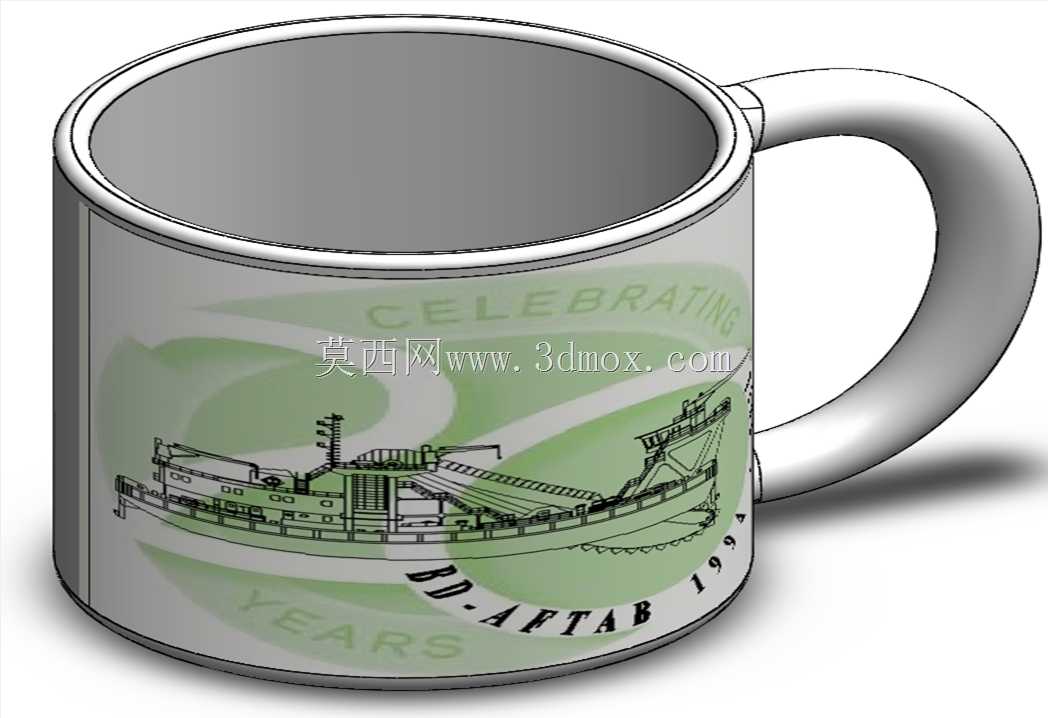

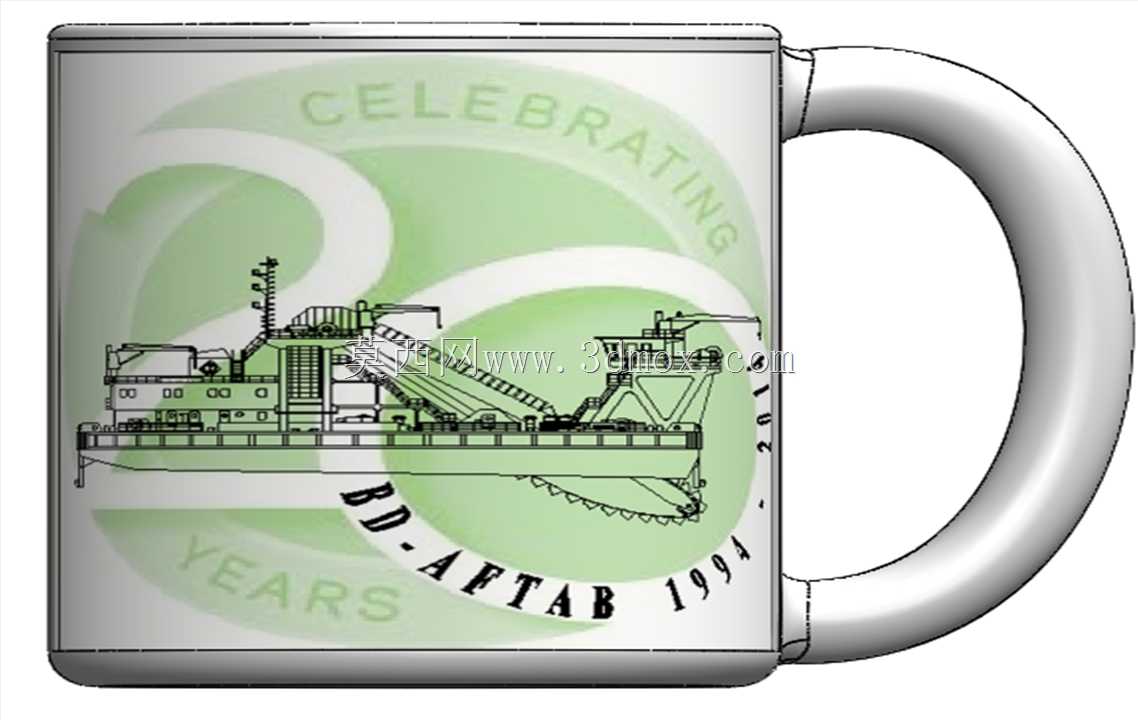

　　避免杯底残留水渍在桌面形成环形印渍，同时提升放置时的防滑稳定性。杯柄采用C型开放式结构，与杯身的连接位置分布在杯身总高度的1/4与3/4处，两个连接点的接触面积做了加大的圆弧过渡处理，避免应力集中导致杯柄受外力时从杯身断裂；杯柄的内圈尺寸经过人机工程校核，能够容纳成年人四指穿过握持，握持段的截面做了椭圆化处理，贴合手指握持的曲面弧度，减少长时间持握时的硌手感，杯柄与杯身的连接位置做了平滑的圆角过渡，既方便日常清洗时擦拭无死角，也能避免连接处藏污纳垢。表面印刷区域覆盖杯身除杯柄连接位外的整个外侧面，图案采用环形排版适配杯身的圆柱曲面，建模时已将图案做了柱面映射处理，确保印刷后图案不会出现拉伸变形，

　　图案内容的排版避开了握持时手指经常接触的杯柄对侧区域，减少长期握持摩擦导致的图案磨损。从安装与适配边界来看，这款马克杯的整体高度控制在100mm，杯身外径82mm，能够适配绝大多数车载杯架、办公桌面杯垫的尺寸要求，杯柄外伸尺寸控制在35mm，放置在常规尺寸的杯架中不会出现卡滞问题；杯身内部的盛装容积为350ml，符合日常单次饮水的容量需求，杯口的内径为76mm，适配常规尺寸的杯盖、茶漏等配套配件，用户可根据需求自行搭配使用。建模过程中，杯身与杯柄的连接位置采用了一体化曲面建模方式，没有拼接缝隙，完全匹配陶瓷注浆成型的工艺要求，不需要后续额外的结构修补；杯身的内外曲面都做了拔模角度处理，拔模角度控制在1.5度，方便模具开模时顺利脱模，

　　减少量产时的次品率。针对日常使用的场景，这款马克杯的结构设计也考虑了堆叠收纳的需求，杯身底部的凹圈尺寸略大于杯口卷边的外径，多个同型号杯子堆叠时，上方杯子的底部能够嵌入下方杯子的杯口位置，堆叠高度可降低40%，方便在橱柜、置物架上批量收纳，减少占用的储物空间。杯身的表面印刷层在建模时预留了0.05mm的厚度差，适配后续釉上彩、热转印等不同印刷工艺的厚度要求，不会因为印刷层的厚度导致杯身尺寸出现明显偏差，也不会影响杯身外壁的光滑触感。
