在船舶动力推进系统的选型与结构设计环节,变距螺旋桨是适配多工况航行需求的核心执行部件,不同于定距桨仅能通过主机转速调整推力输出的特性,这类螺旋桨可在主机转速、转向保持恒定的状态下,通过调整桨叶的安装螺距,匹配船舶重载起航、轻载巡航、机动避让、靠离泊等不同航行场景的推力需求,大幅降低主机频繁变工况带来的能耗损耗与机械磨损,在内河运输船舶、近海作业船舶、港作拖轮等需要频繁调整航速与推力方向的船型上应用十分广泛。

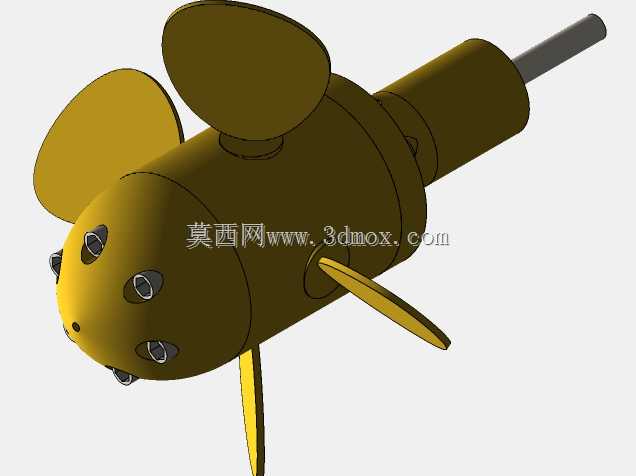

从结构组成来看,这套螺旋桨组件包含桨毂主体、周向分布的多组桨叶、桨叶角度调节传动腔、动力输入轴段几个核心部分,桨毂作为承载所有桨叶的基体结构,内部集成了桨叶角度调整的传动滑块与定位轴孔,每片桨叶的根部都通过定位销轴与桨毂内部的调节机构连接,当液压驱动或者机械驱动的调节力作用在内部滑块上时,会带动所有桨叶同步绕自身根部的转轴转动,实现螺距的连续调整,甚至可以调整到负螺距状态,让船舶在不改变主机转向的前提下实现倒车动作,大幅缩短船舶的停船距离与靠泊操作时间。
设计过程中首先要考虑的是桨叶的水动力外形匹配,不同的叶切面翼型会直接影响螺旋桨的推进效率与空泡性能,这套模型的桨叶采用了大侧斜的叶形设计,能够有效降低桨叶在不均匀伴流场中工作时的激振力,减少船体尾部的振动传递,桨叶的厚度分布从根部到叶稍逐步递减,根部保留足够的结构强度来传递推力与扭矩,叶稍部分做薄处理来降低水阻,同时每片桨叶的安装角度在初始设计时就预留了足够的调节行程,能够覆盖从零推力到最大正车推力、再到最大倒车推力的全工况需求。

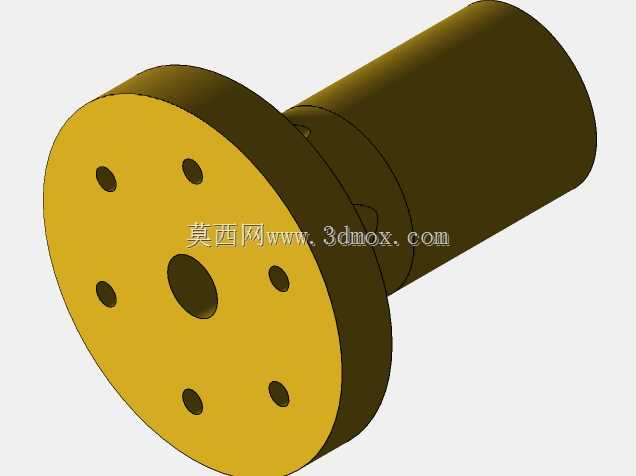

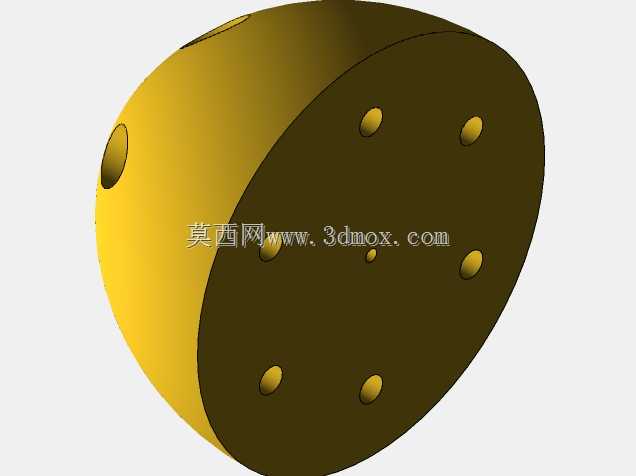

安装边界方面,这套螺旋桨的输入轴段采用了标准的锥面配合加键传动的结构形式,能够和船舶尾轴的输出端直接对接,轴段的直径与配合长度匹配常规中小吨位船舶的尾轴规格,桨毂的最大外径控制在适配船体尾部线型的范围内,安装时需要保证桨叶旋转时与船体外壳、舵叶之间保留足够的安全间隙,避免航行过程中出现碰撞干涉。桨毂前端的导流帽做了圆弧流线型设计,能够减少桨毂前端的涡流阻力,让来流更平顺地进入桨叶工作区域,提升整体推进效率。
在结构强度校核环节,桨叶根部的连接销轴需要承受桨叶旋转时产生的离心力、水动力推力与弯矩,因此销轴的材质与配合公差都做了针对性设计,桨毂内部的调节机构采用了耐磨的衬套结构,减少桨叶转动过程中的磨损,保证螺距调节的精度与长期工作的可靠性。另外,桨毂的密封结构也是设计中的重点,需要防止外部的江水、海水进入内部的传动腔,避免调节机构出现锈蚀卡滞,模型中也预留了密封组件的安装槽位,能够适配常规的O型圈与骨架油封组合密封方案。
实际应用中,这类变距螺旋桨相比定距桨还有一个明显的优势,就是在船舶重载工况下,可以通过调整螺距让主机始终工作在最佳油耗区间,不会因为负载过大导致主机转速掉转、油耗上升,在长距离运输航次中能够有效降低燃油成本。同时在船舶进行机动操作时,螺距的调整响应速度远快于主机的转速调整与换向操作,能够让船舶获得更灵活的操纵性能,在通航密度较大的内河航道或者狭窄的港池内作业时,能够大幅提升航行的安全性。
从建模逻辑来看,这套模型首先完成了桨叶的曲面构建,通过对不同半径位置的叶切面坐标进行放样,生成光顺的桨叶曲面,之后对桨叶根部做倒圆处理,和桨毂主体进行布尔合并,再构建内部的传动腔、销轴孔、键槽等细节结构,最后完成输入轴段与导流帽的建模,所有配合面都保留了合理的公差间隙,能够直接用于后续的工程出图、结构仿真或者3D打印样件制作,也可以作为船舶推进系统选型时的结构参考,帮助设计人员快速理解变距螺旋桨的内部结构与安装对接方式。
- 全部评论(0)
- 模板大小: 1.34 MB
- 售价:5金币
- 下载次数: 21
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 船
