船用5米长1米宽铝质舷梯结构设计

　　这款铝质舷梯主要应用于各类内河、近海作业船舶与码头之间的人员通行接驳场景，在船舶靠泊作业、人员上下船、物料短途转运过程中承担临时通道功能，适配干舷高度在常规作业区间的货船、工程船、公务船使用，也可作为船舶检修时舷侧临时作业通道的补充结构。从实际使用场景来看，舷梯一端铰接固定在船舶舷侧的预埋安装座上，另一端搭设在码头平面，随潮汐涨落、船舶吃水变化可调整倾斜角度，全程保证通行面的防滑性能与护栏的防护可靠性，避免人员通行时出现滑倒、坠落风险。

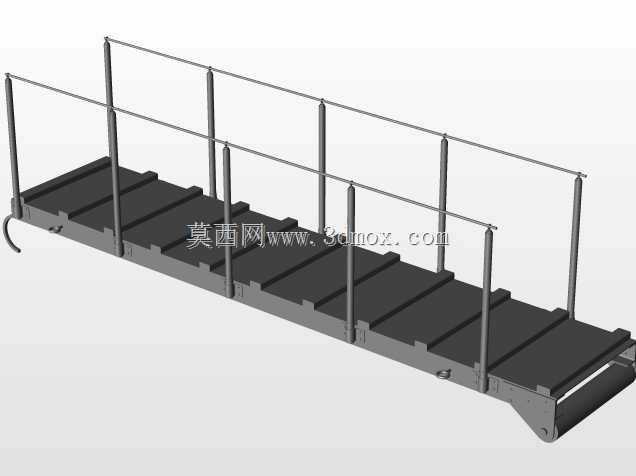

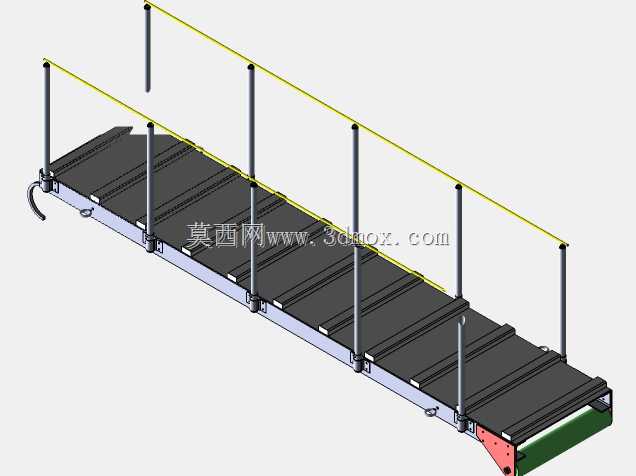

　　整体结构采用铝合金作为主材质，相比传统钢质舷梯重量降低40%以上，单人配合小型起重吊具即可完成收放操作，舷梯踏步表面做了防滑纹理冲压处理，即使表面沾附海水、油污也能保持足够的摩擦系数，踏步下方设置连续的承重纵梁，纵梁截面采用异形挤压铝型材，在保证纵向抗弯强度的同时，尽可能降低结构自重，纵梁之间设置横向连接肋板，肋板间距经过载荷校核，可满足额定承载下多人同时通行的刚度要求，避免通行时踏步出现明显下挠变形。

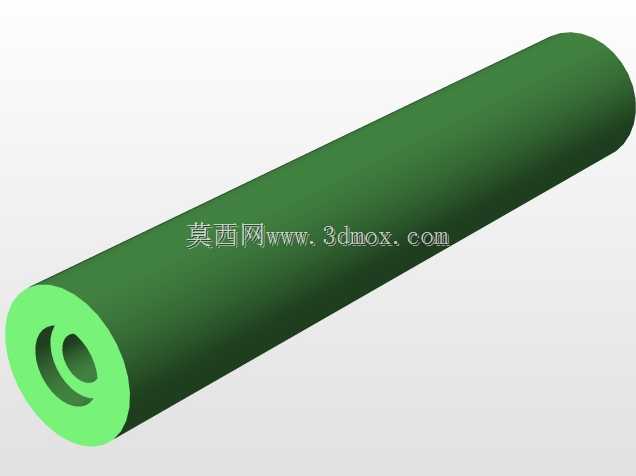

　　两侧护栏采用可拆卸式立柱设计，立柱与梯身纵梁通过快插销结构连接，舷梯回收存放时可快速拆除护栏立柱，减少存放占用的甲板空间，护栏横杆采用高强度尼龙包覆的钢丝绳，既具备足够的张紧力提供侧向防护，又能在舷梯角度调整时自适应长度变化，不会出现刚性杆件卡滞的问题。梯身底端设置有可转动的橡胶缓冲垫脚，搭设在码头面时可自动适应码头平面的倾斜角度，增大接触面积，避免梯身端部直接刮蹭码头混凝土面，同时缓冲人员通行时产生的端部冲击，减少舷梯与船体连接铰点的交变载荷。

　　设计过程中优先考虑了舷侧安装的边界限制，梯身整体宽度控制在1米，在满足双人并行通行需求的前提下，尽可能减少对舷侧甲板空间的占用，梯身总长度5米，在船舶干舷高度1米到2.5米的区间内，倾斜角度可控制在安全通行范围内，不会出现坡度过陡导致通行困难的问题。梯身与船体连接的铰点位置设置了角度限位结构，当舷梯下放至最大安全角度时会自动锁止，避免角度过大导致护栏防护失效，回收时可通过舷侧的绞车牵引，沿铰点向上翻转至贴靠舷侧的存放位置，通过专用绑扎件固定，不会在船舶航行时出现晃动脱落。

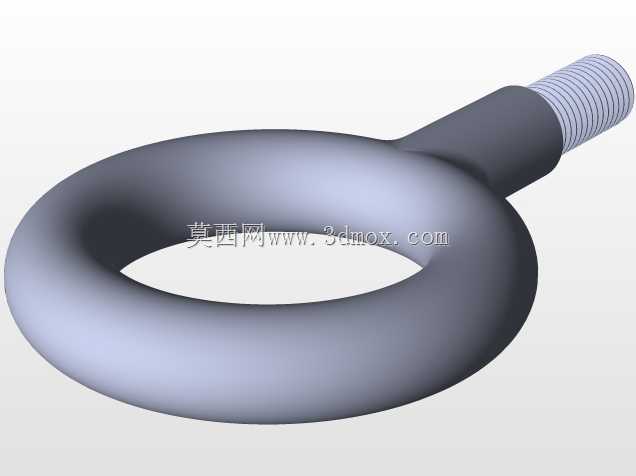

　　从结构细节来看，踏步与纵梁的连接采用拉铆+结构胶复合连接工艺，相比传统焊接连接，不会破坏铝合金表面的氧化保护层，长期在高盐雾的海洋环境下使用也不会出现连接位置的腐蚀失效，所有外露的金属连接件均采用316不锈钢材质，避免不同金属接触产生电化学腐蚀。梯身侧面设置有连续的反光标识条，在夜间作业时可清晰标识舷梯的轮廓边界，配合码头照明即可保证夜间通行的可视性，梯身底端还预留了安全绳挂点，作业人员携带工具通行时可将安全带挂点与梯身挂点连接，进一步提升高海况下作业的安全冗余。

　　在实际选型匹配时，需要核对船舶舷侧的铰点安装座高度、码头常位水位差，确认舷梯长度是否满足全潮位的通行需求，同时要确认舷梯回收后的存放空间是否足够，避免与舷侧的其他舾装件产生干涉。这款铝质舷梯的结构设计充分考虑了船舶作业的实际工况，在轻量化、耐腐蚀性、操作便捷性之间做了平衡，没有冗余的结构设计，所有部件都服务于通行安全与操作效率的核心需求，建模过程中所有的型材截面、连接位置都按照实际加工工艺做了细节还原，可直接作为舾装件选型、结构校核的参考模型使用。
