船舶舱底快开式泥浆过滤装置结构设计

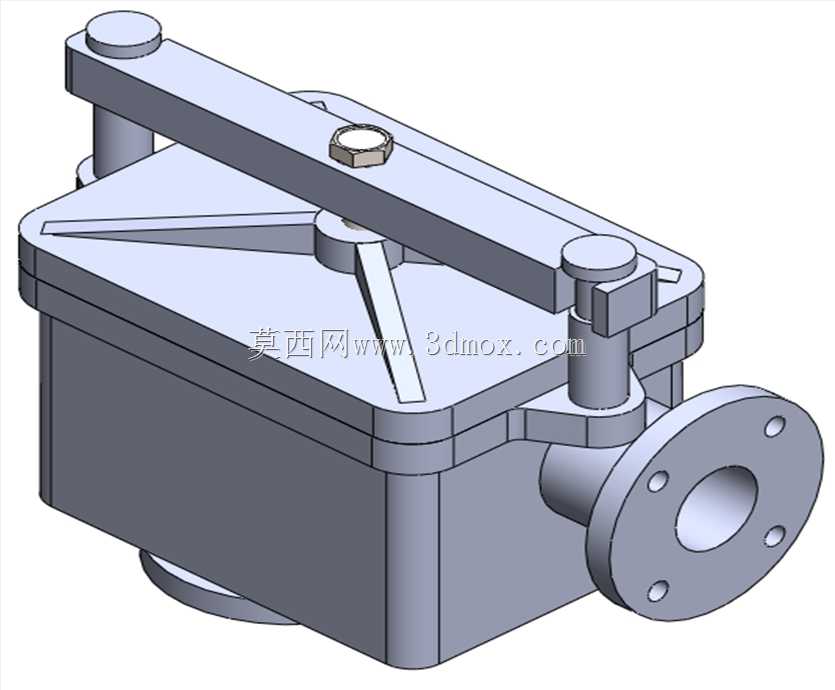

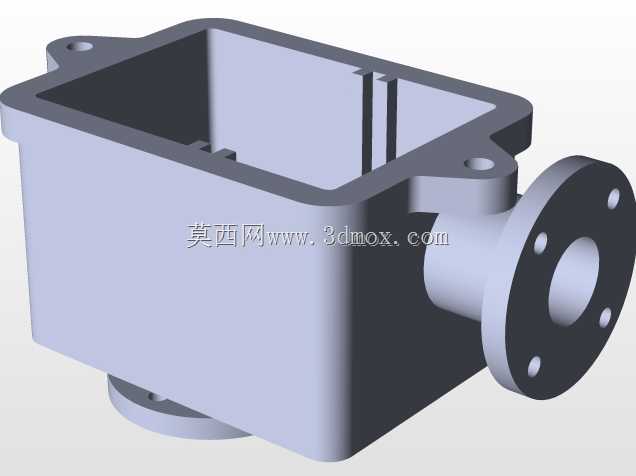

　　在船舶运维的实际工况里，舱底区域积聚的含杂质污水、泥浆残留一直是管路系统防护的核心痛点，这类混有金属锈屑、泥沙颗粒、管路剥落杂质的流体如果直接进入舱底泵、排放管路，很容易造成叶轮磨损、阀件卡滞、管路通径缩窄甚至堵塞，严重时会直接影响船舶舱底排水系统的可靠性，尤其在船舶航行遭遇风浪、压载水调整、舱室清洁作业时，舱底积液的杂质含量会短时间大幅升高，这就要求前端过滤装置既要具备足够的容杂能力，又要能在不停机、不拆解整体管路的前提下快速完成清杂作业。这款舱底过滤装置的整体结构采用方箱式主体设计，相较于传统筒式过滤器，方形腔体的内部容杂空间利用率更高，底部预留的沉渣区可以存储大颗粒沉降杂质，避免杂质随流体反复冲刷滤网造成滤网破损，

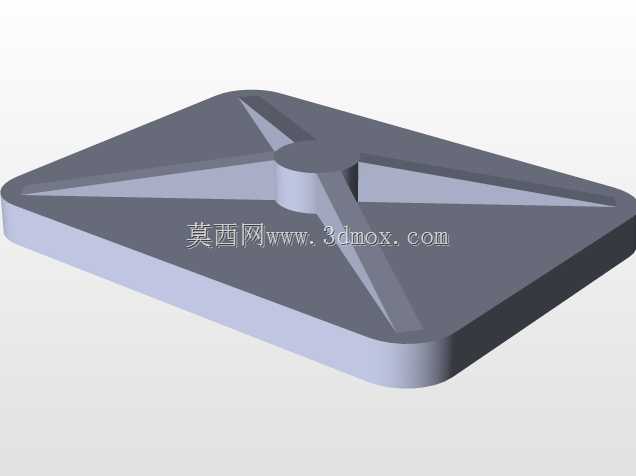

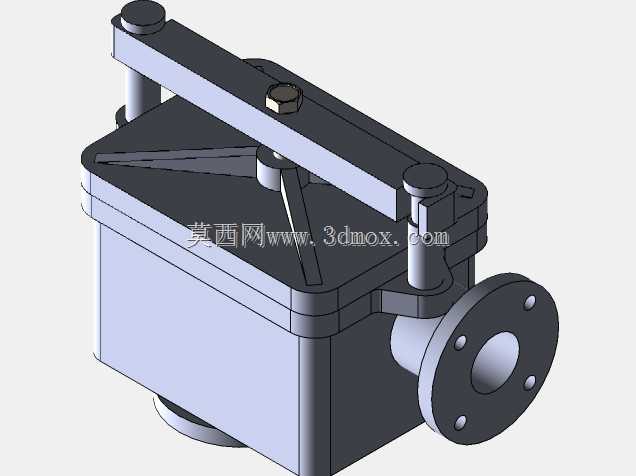

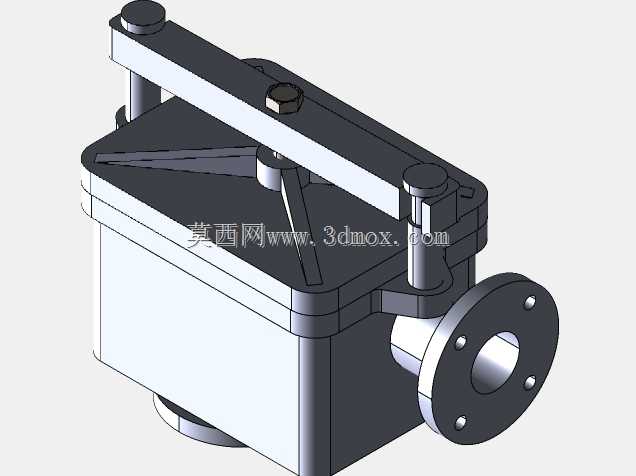

　　同时方形的壳体外壁在舱底狭窄安装空间里更易贴合舱壁布置，不需要额外预留大半径的筒体旋转操作空间，适配船舶舱底紧凑的安装边界。装置的进出口采用法兰连接结构，法兰端面上均匀布置4个螺栓孔，可直接对接船舶标准通径的舱底水管路，法兰密封面采用突面结构，适配常规耐油橡胶垫片即可满足舱底含油污水的密封要求，不需要定制特殊密封件，降低运维替换成本。顶部的快开压盖结构是这款装置的核心设计点，压杆式的锁紧机构不需要操作人员逐个拆卸压盖螺栓，只需要扳动横向布置的压杆，即可通过偏心锁紧结构松开压盖，提起压杆就能直接打开腔体清理内部滤网和沉积的泥浆，整个清杂操作单人即可在数分钟内完成，完全适配船舶航行过程中无法长时间停转舱底泵的运维需求，

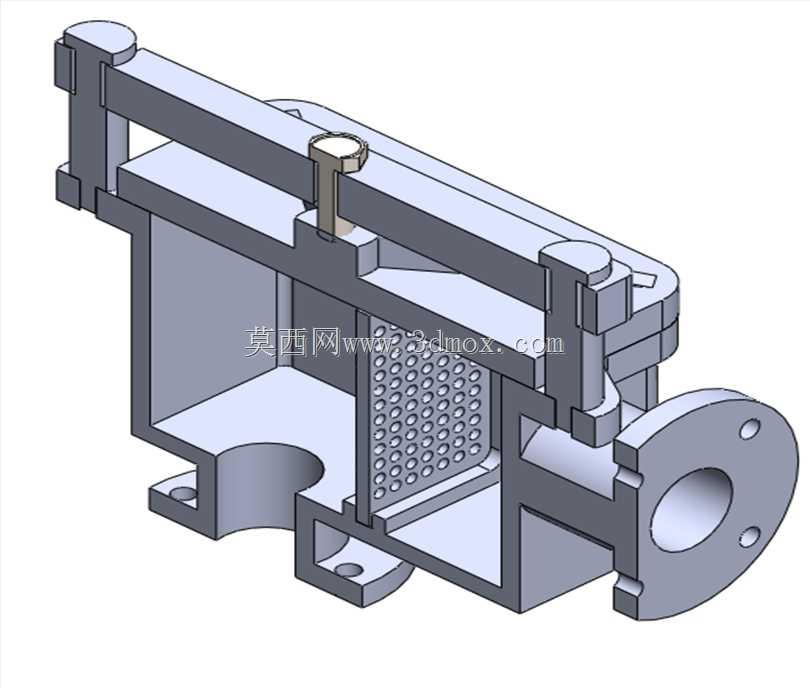

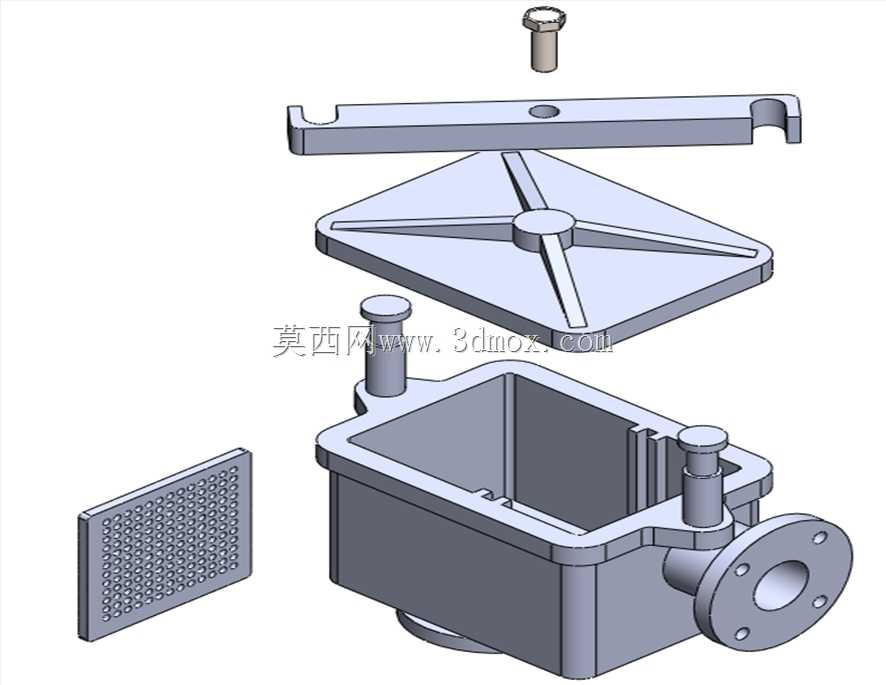

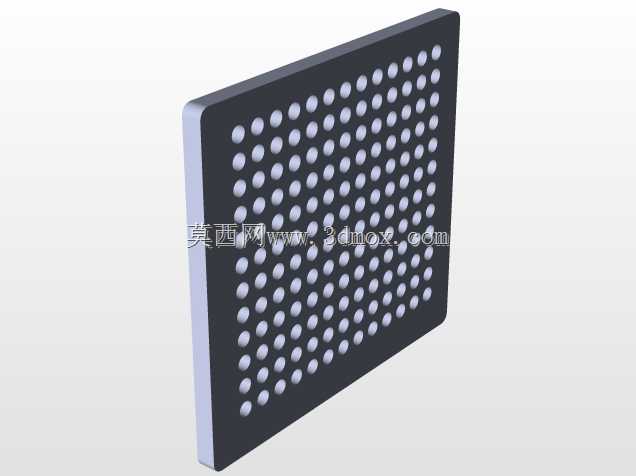

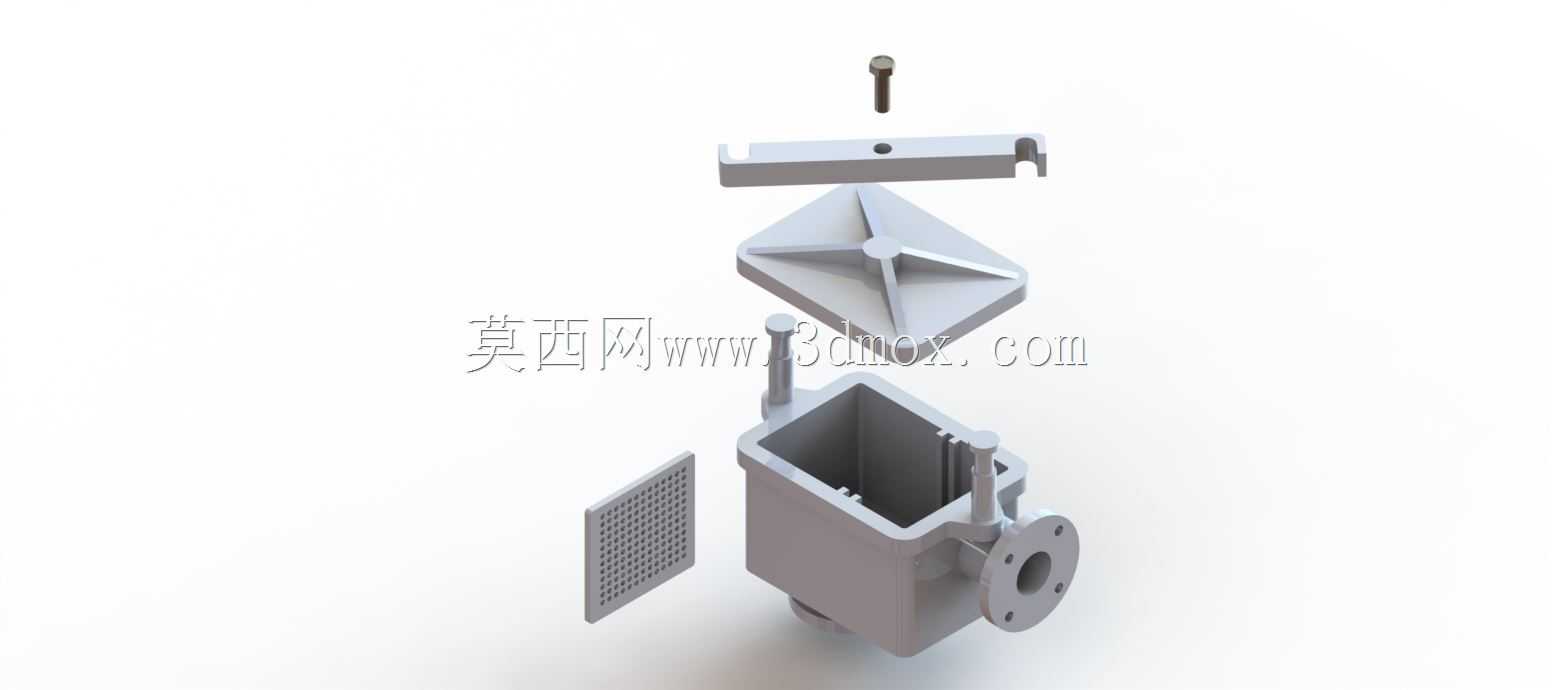

　　压盖与腔体之间的密封采用整圈嵌入式密封条，锁紧时压杆的多点压紧力可以均匀作用在密封面上，避免船舶颠簸振动造成的密封渗漏。腔体内部的滤网采用插装式设计，滤网支撑骨架与腔体内部的定位槽直接配合，不需要额外的紧固件固定，打开压盖后可以直接抽出滤网进行冲洗或者更换，滤网的过滤精度适配舱底水系统的常规防护需求，既可以拦截直径1mm以上的硬质颗粒，又不会因为通流阻力过大造成舱底泵吸入口负压过高。在安装边界上，装置的底部设置有同轴的下接口，可根据现场管路布置需求选择侧进底出或者侧进侧出的安装方式，整体外形的突出结构仅为侧面法兰和顶部压杆操作空间，安装时只需要在舱壁或者舱底平台预留对应尺寸的固定位置，将装置进出口与管路法兰对齐锁紧即可，

　　不需要额外制作复杂的安装支架，压杆的操作方向可以根据现场空间调整锁紧转轴的安装角度，避开周边的管路、船体结构件，保证操作人员在狭窄空间里也能顺利完成压杆的扳动操作。从实际使用的角度看，这类过滤装置通常串联在舱底泵的吸入口前端，日常航行过程中阀门保持常开，舱底积液通过侧面法兰进入腔体后，流道突然扩容造成流速降低，大颗粒的泥沙、锈屑会直接沉降到腔体底部的沉渣区，流体经过滤网过滤后从出口流向舱底泵，当滤网表面附着杂质过多造成进出口压差升高时，只需要关闭进出口两端的截止阀，扳动压杆打开压盖，抽出滤网冲洗干净后装回，扣合压盖锁紧即可恢复系统运行，整个过程不需要拆解管路法兰，也不需要使用大型工具，大幅降低了船员的运维工作量。在结构强度设计上，壳体的壁厚选取充分考虑了船舶舱底的腐蚀环境和泵吸入口的负压工况，壳体转角处均采用圆角过渡，避免应力集中造成的焊缝开裂，压杆的锁紧转轴位置设置有耐磨衬套，长期扳动操作也不会出现转轴磨损松旷的问题，顶部的锁紧螺母可以调整压杆的锁紧行程，在密封条出现老化压缩量变化时，只需要微调螺母位置即可保证足够的密封压紧力，不需要整体更换锁紧机构。
