加乌里山导管式推进螺旋桨结构设计

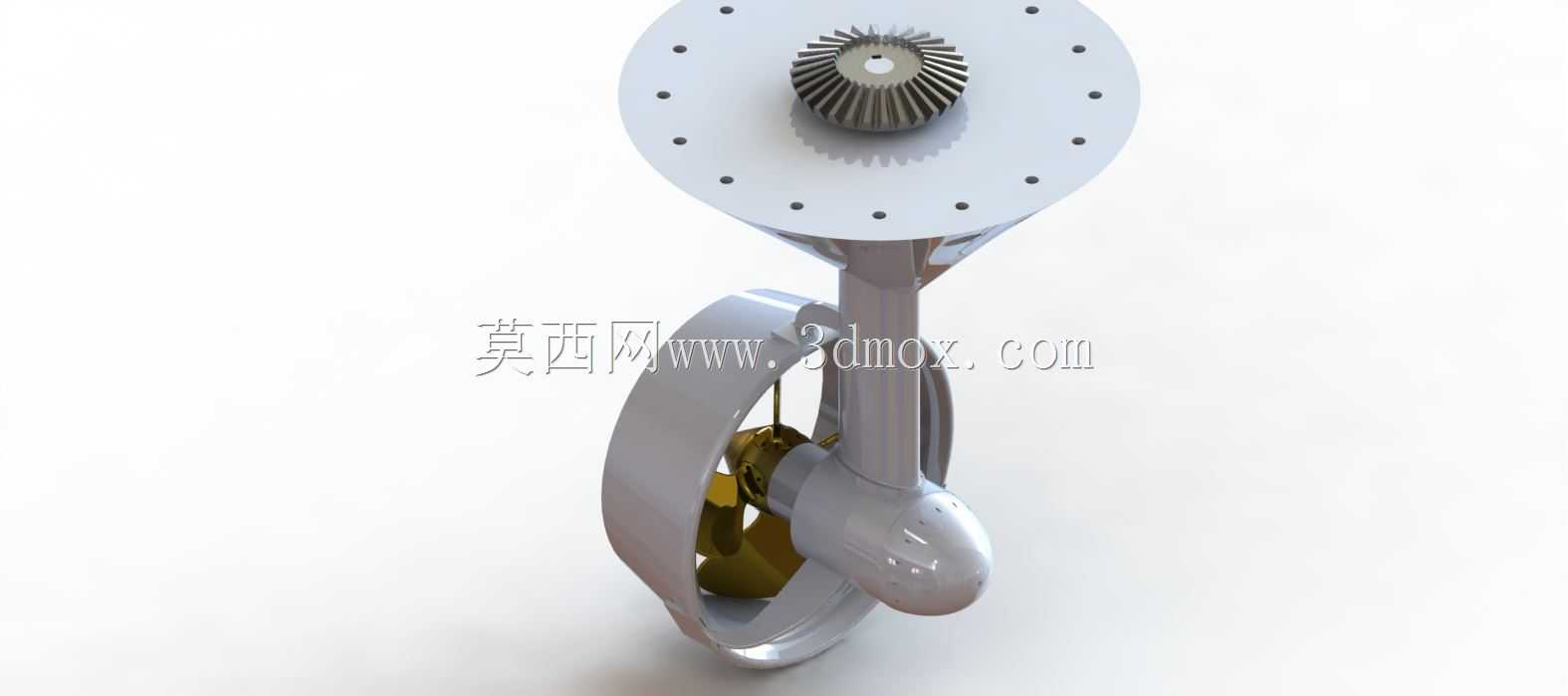

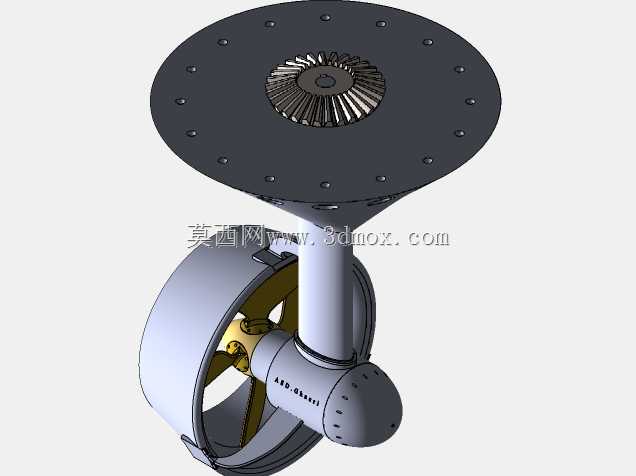

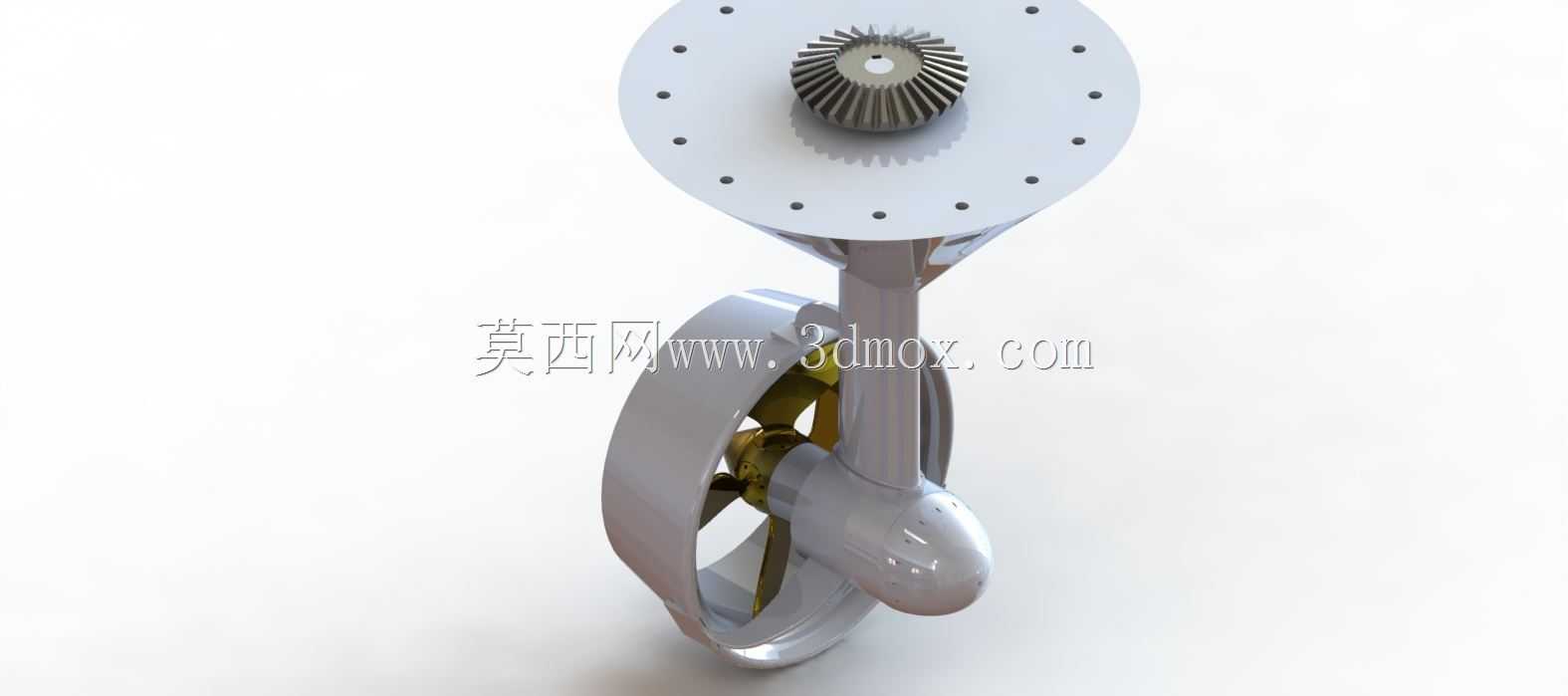

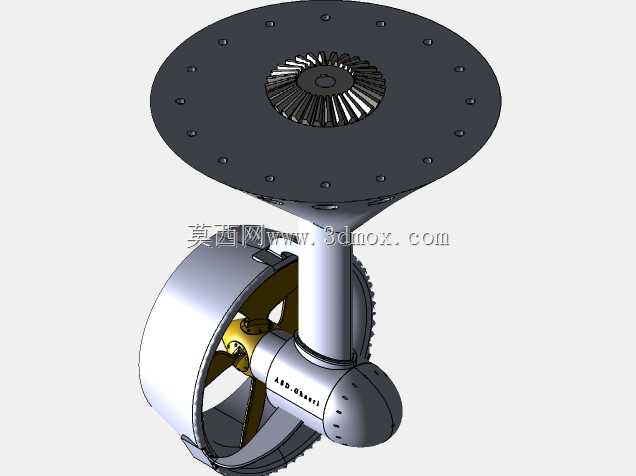

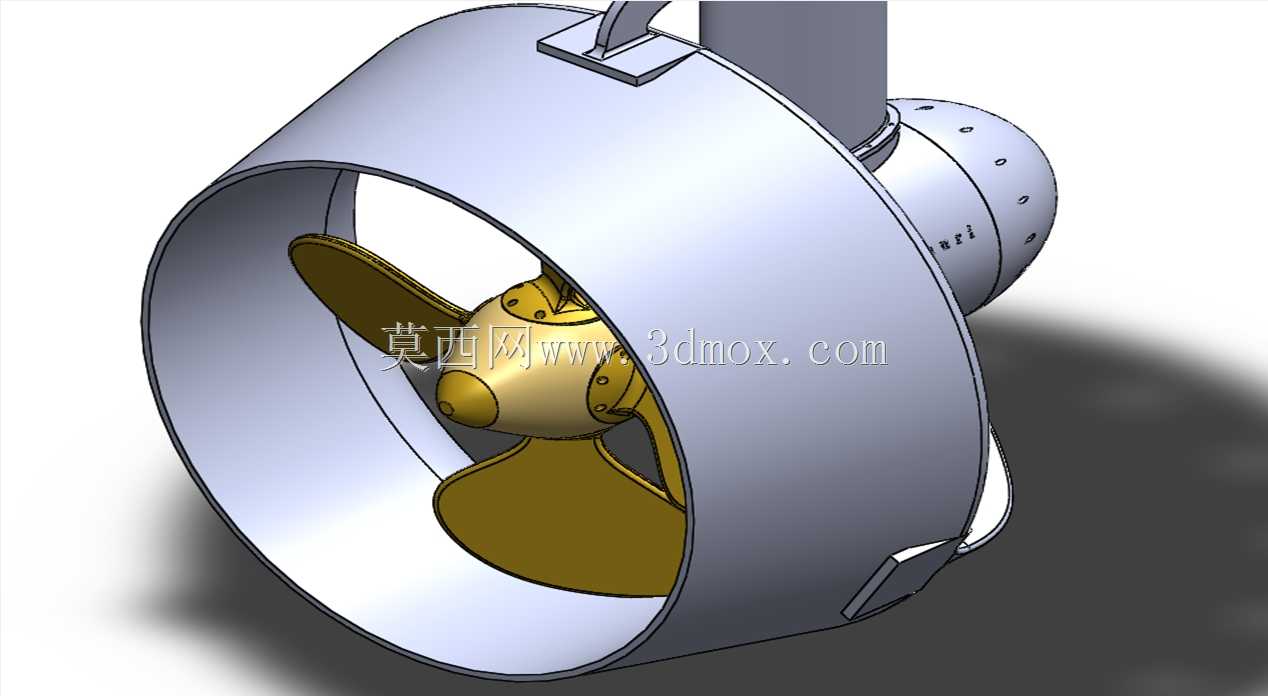

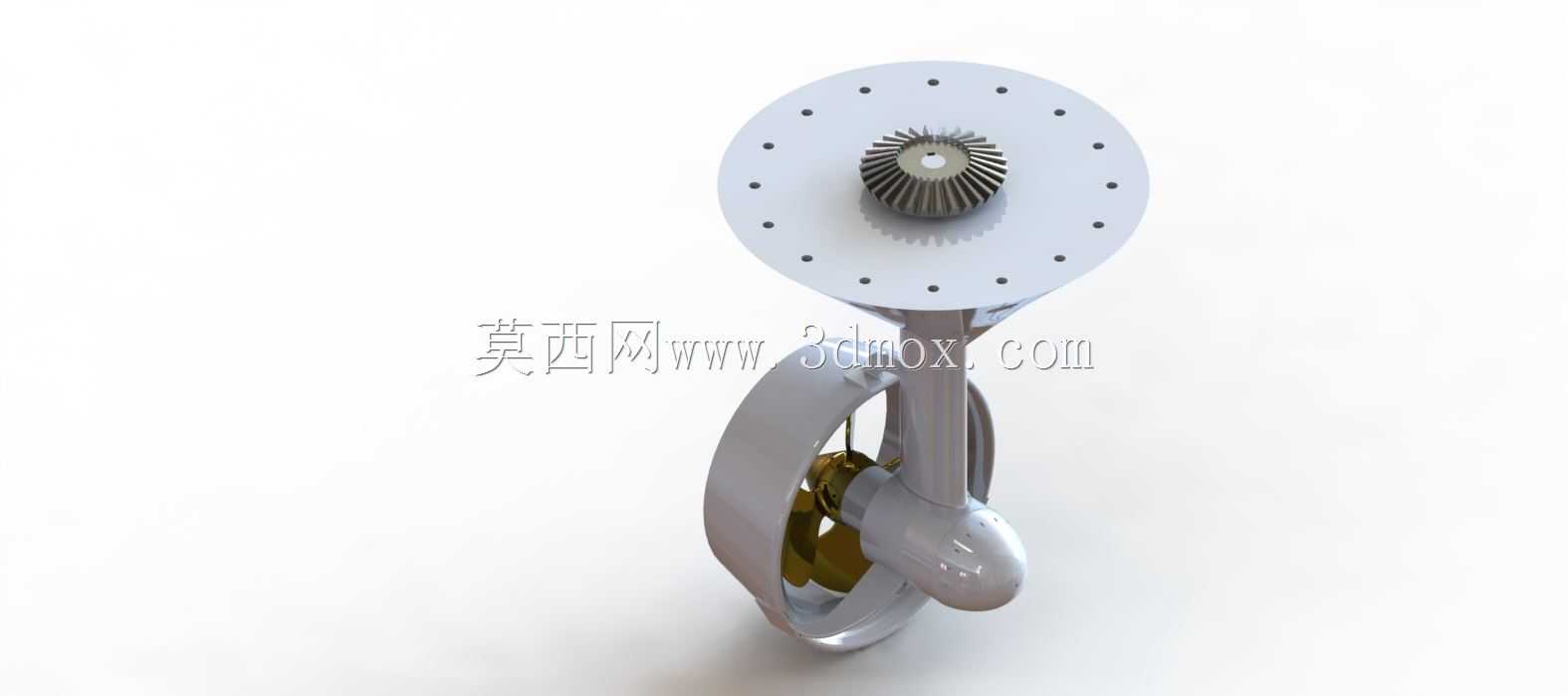

　　这款导管式螺旋桨的结构设计，核心面向内河作业船舶、近海小型工程船以及水下潜航设备的推进场景，区别于常规敞式螺旋桨，外围的环形导流罩是其最具辨识度的结构特征，在实际工程应用中，这类带导管的推进结构能在重载工况下将推进效率提升15%到20%，尤其适合拖带、顶推这类需要大低速推力的作业场景，同时导流罩的存在可以有效阻挡水面漂浮杂物、水下缆绳缠绕桨叶，大幅降低复杂水域航行时的桨叶损坏概率。从结构组成来看，整套推进单元包含导流罩、三叶桨叶、桨毂、传动轴连接段、整流帽几个核心部分，桨叶采用大侧斜三叶布局，叶根与桨毂采用一体化过渡连接，避免了分体式连接的应力集中问题，叶梢与导流罩内壁的间隙控制在毫米级，既保证转动过程中不会出现刮蹭，

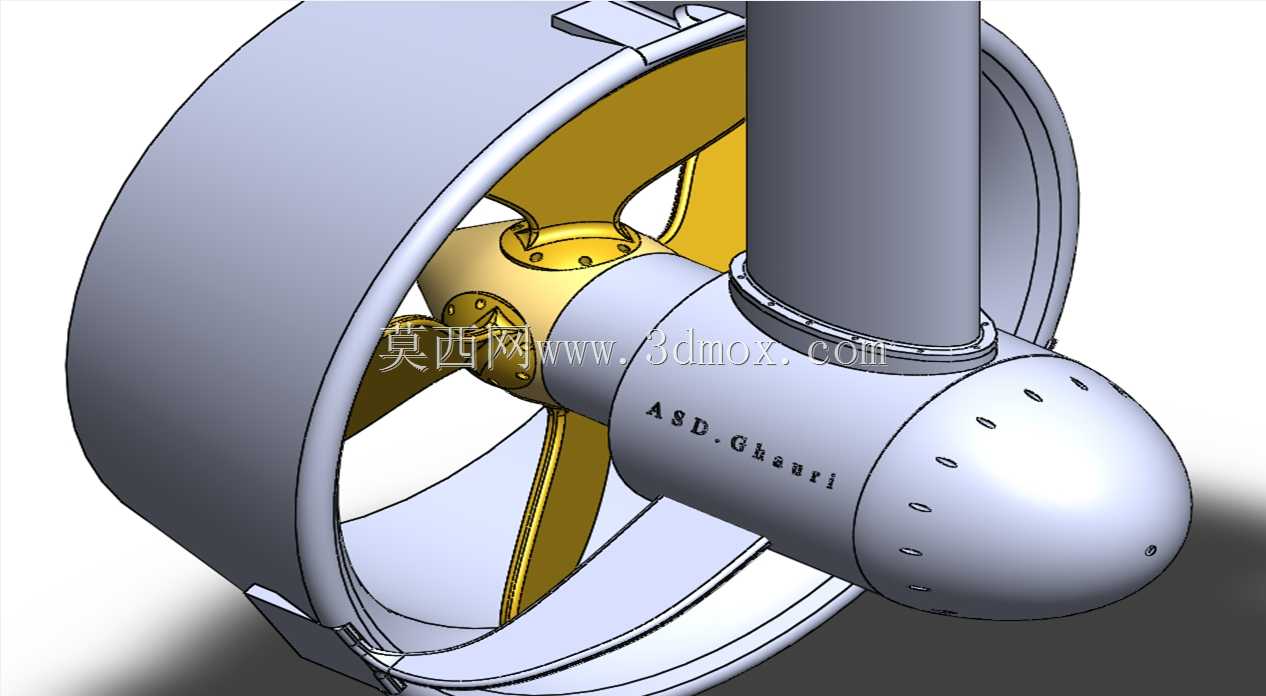

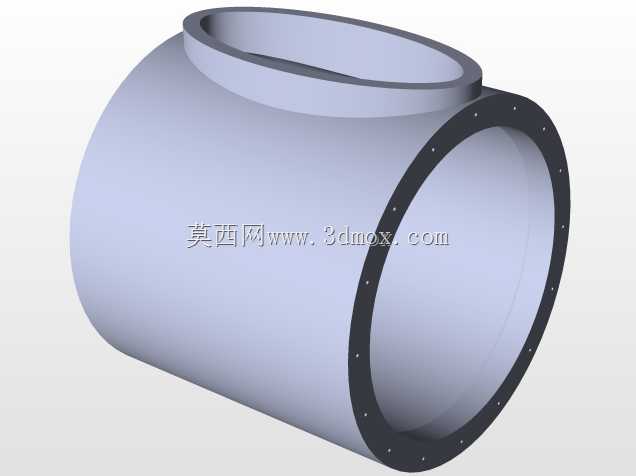

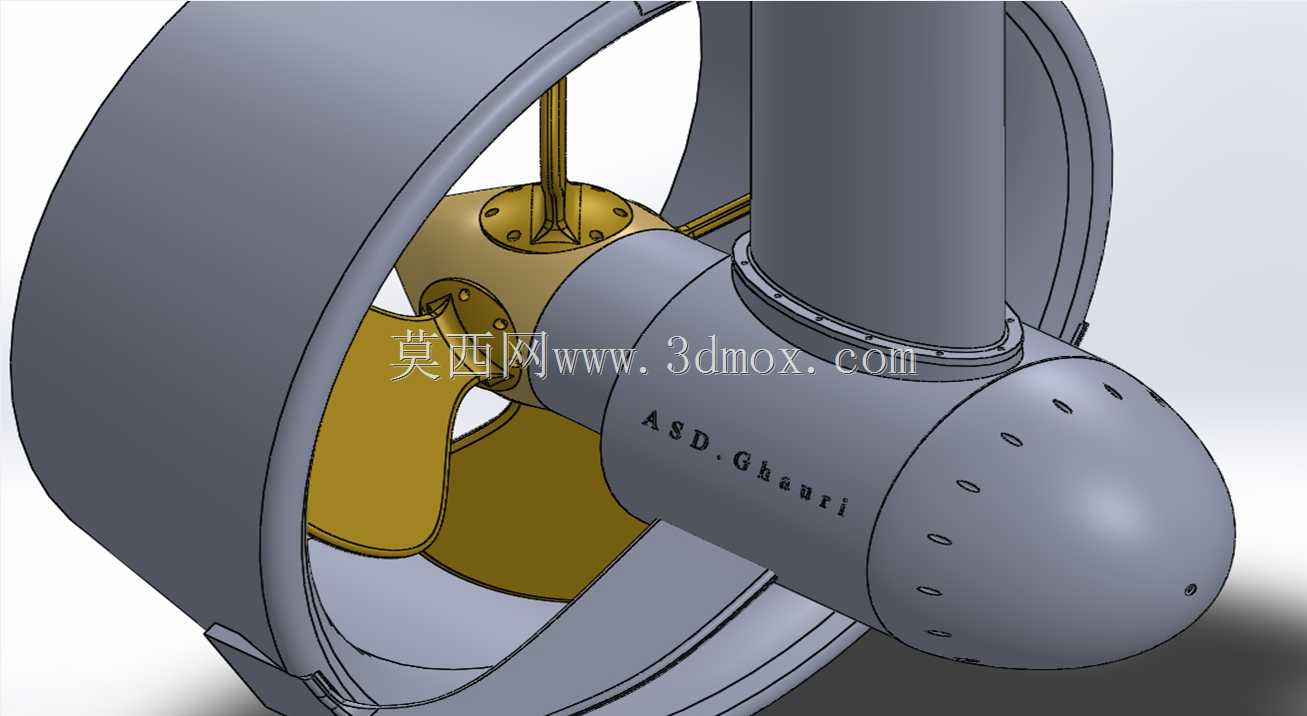

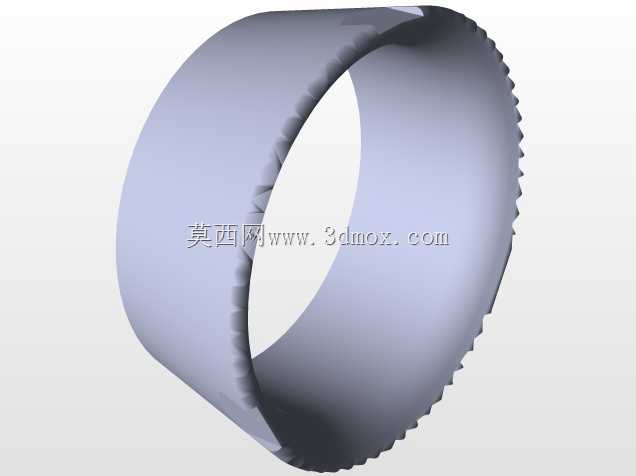

　　又能最大限度减少叶梢涡流损失，提升水流做功效率。导流罩的截面采用翼型设计，内壁为光滑曲面，外壁做了流线型修型，上部预留了传动轴穿入的安装座，安装座与导流罩主体采用圆弧过渡，减少航行时的附体阻力，传动轴与安装座之间设置了多道密封槽位，可适配常规的骨架油封、机械密封结构，满足水下不同深度的密封要求。桨毂前端的整流帽采用椭球流线型设计，表面均匀分布了多组小型流水孔，这些孔位并非装饰结构，而是用于平衡桨毂内部与外部水流压力，减少航行时的压差阻力，同时可在检修时作为工艺孔使用，方便内部密封件、轴承的拆装作业。在安装边界设计上，整套推进单元的轴向尺寸从整流帽前端到导流罩后端做了严格控制，径向尺寸以导流罩外径为最大边界，

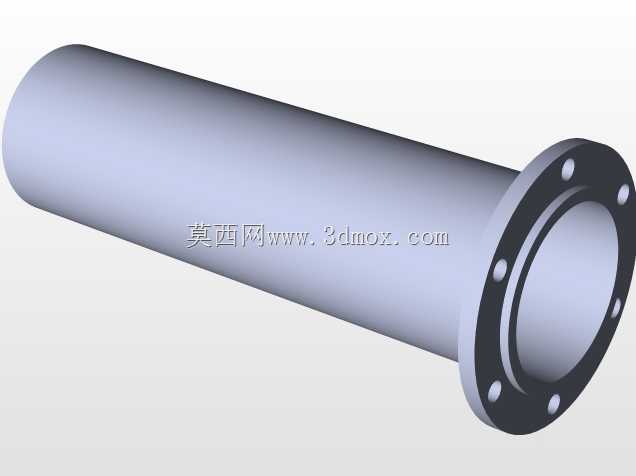

　　上部的传动轴安装座预留了标准的法兰连接接口，可直接匹配常规的艉轴输出端，不需要额外做转接结构设计，适配多数小型船舶的艉部安装空间。设计过程中重点考虑了不同工况下的受力分布，桨叶的压力面做了曲面弧度优化，在0.8倍桨径位置的叶厚达到最大值，向叶根和叶梢逐步做减薄处理，既保证重载下的结构强度，又减少不必要的材料冗余，导流罩的壁厚从上部安装座位置向上下两侧逐步减薄，在保证安装位置结构刚度的前提下控制整体重量。实际应用中，这类导管螺旋桨相比同功率的敞式桨，在浅水环境下的推进优势更为明显，因为导流罩可以规整水流流向，减少浅水底流对桨叶入流的干扰，避免浅水工况下的推力损失，同时三叶布局的设计在振动控制上表现更优，转动过程中的动平衡更容易校准，

　　能降低轴系的疲劳载荷，延长整套推进系统的维护周期。在结构细节上，桨毂表面的标识区域做了轻微的凹陷设计，避免标识凸起带来的额外水流阻力，导流罩的前后边缘做了圆弧倒角处理，减少边缘位置的水流分离现象，传动轴与桨毂的连接采用锥面配合加键传动的形式，相比平键直孔连接，锥面配合的同轴度更高，大扭矩传递时的连接可靠性更强，也方便后期的拆检维护。整套结构的所有曲面过渡都做了连续性处理，没有出现锐角、直角的突兀结构，既减少了航行时的水流噪声，也能降低水中微生物、杂物在结构表面的附着概率，减少日常清理维护的工作量。
