可调式精密测量表头组件结构设计

　　在机械加工现场的工序间检测环节，这类可调式测量表头组件是工位旁最常用的接触式测量构件，和标准磁性表座、高度规支架搭配后，可直接完成轴类零件径向圆跳动、端面平面度、工装装夹同轴度偏差的快速检测，不需要把工件转运到计量室的三坐标设备上，能大幅缩短中小批量零件的首件检测等待时间，在普通车床、外圆磨床的加工工位旁，几乎是操作工必备的辅助测量器具。

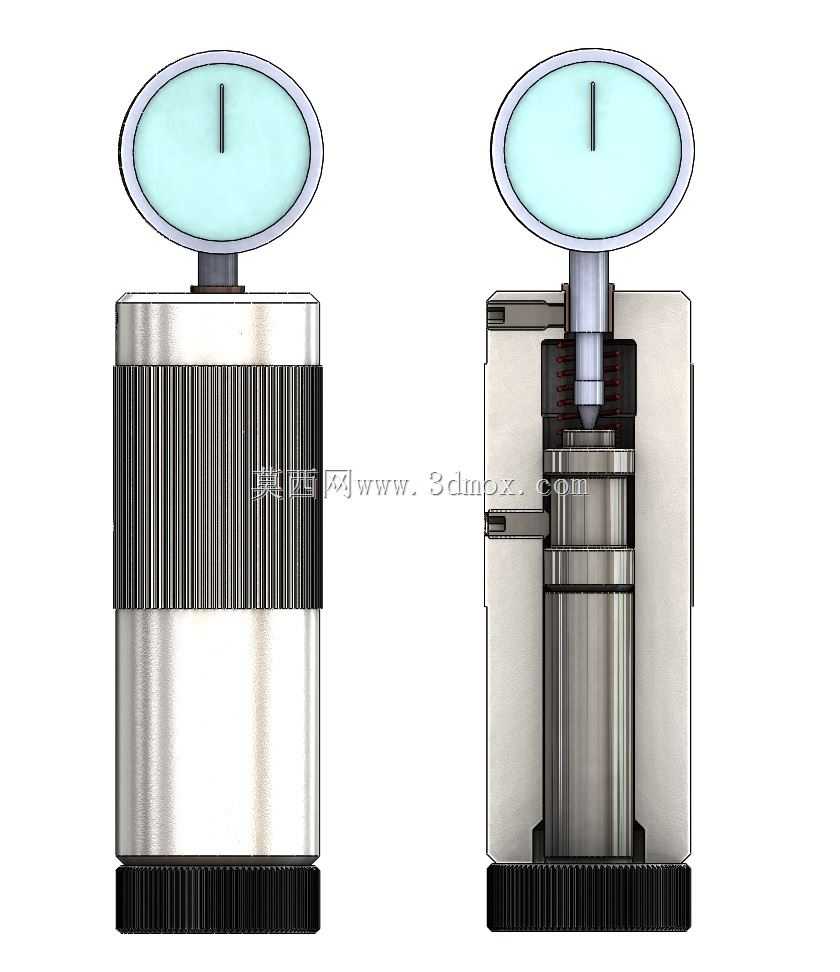

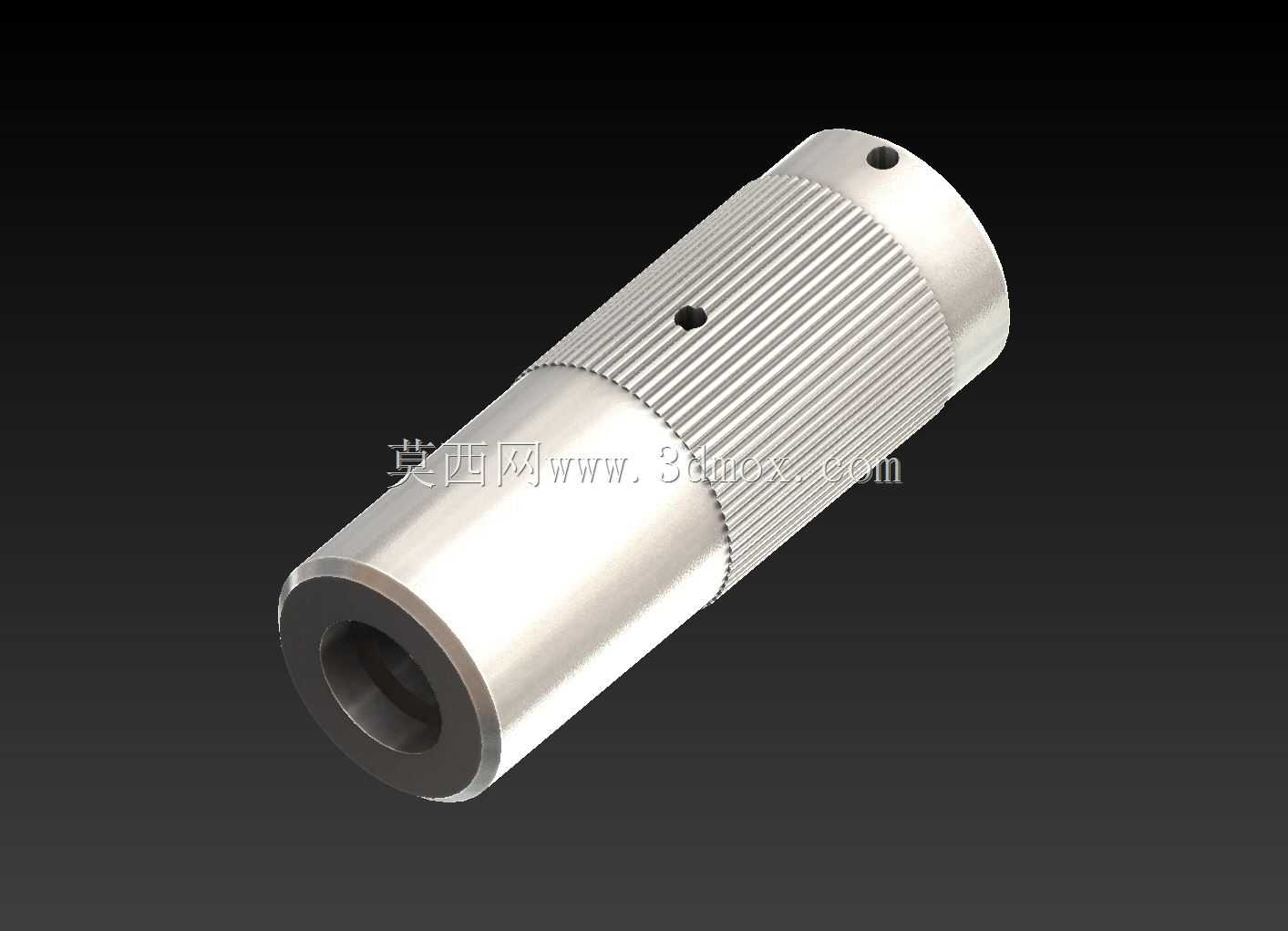

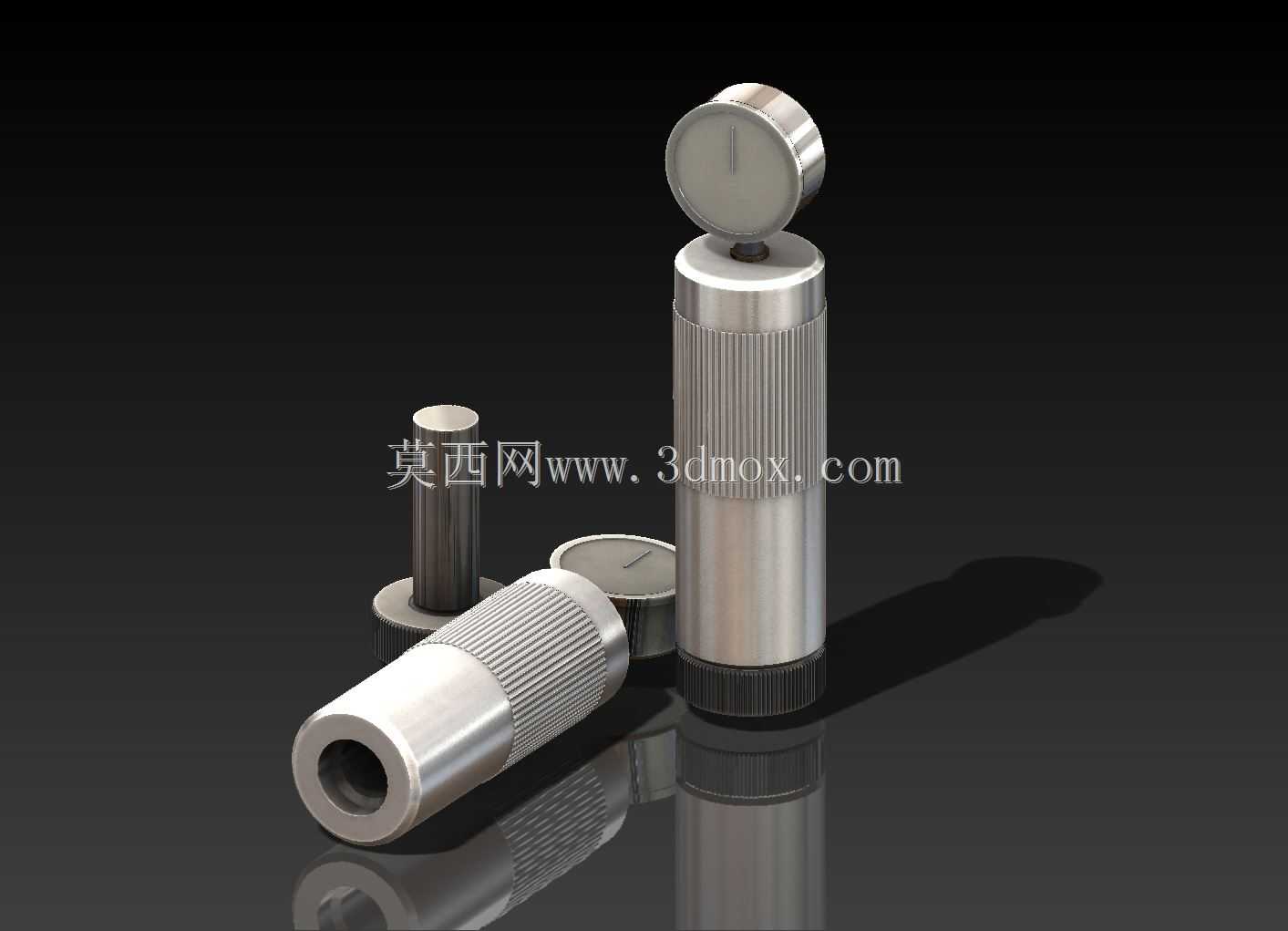

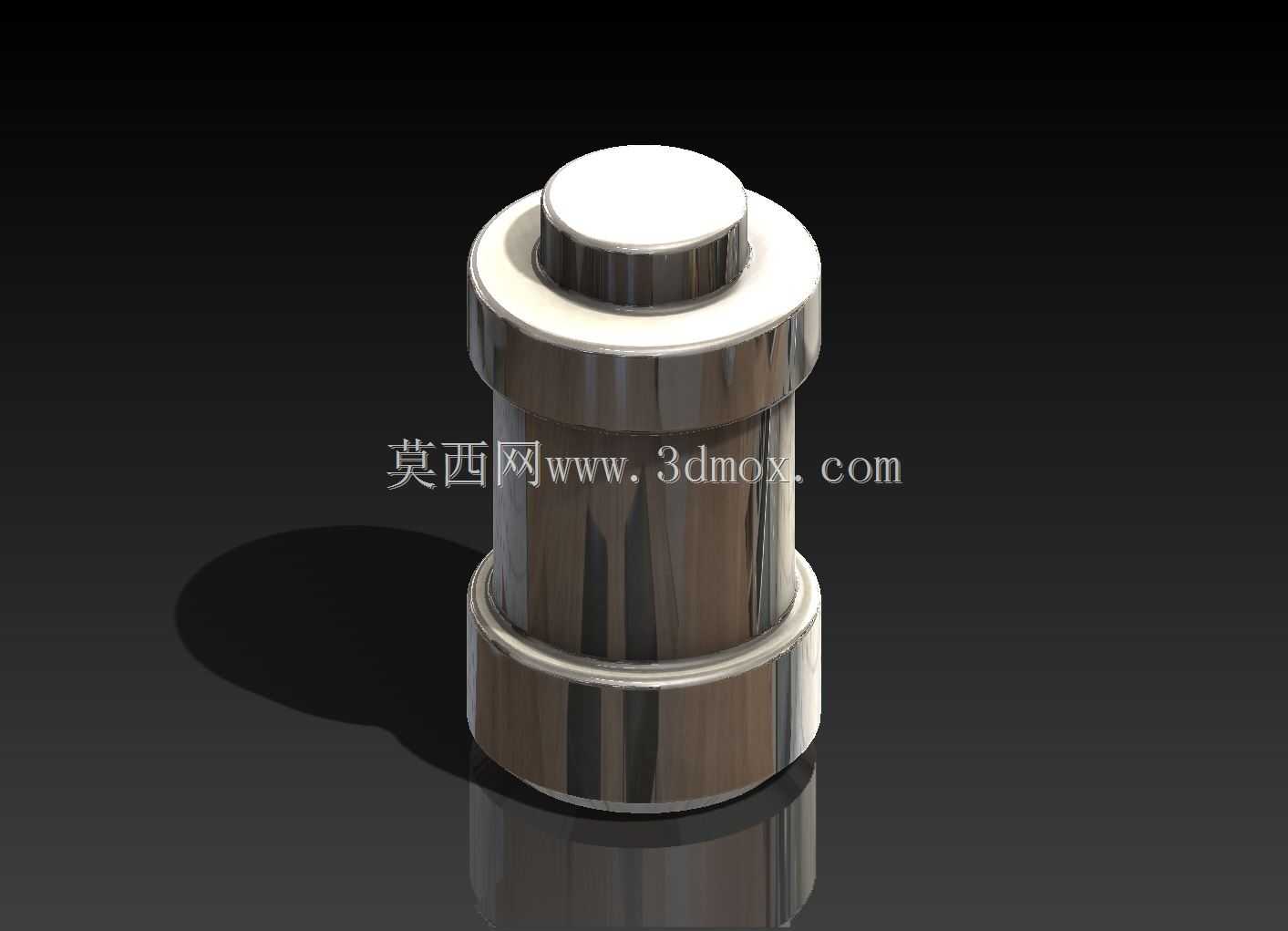

　　从结构设计逻辑来看，这套组件拆分了握持套筒、测量测头、表体连接端三个独立模块，握持段外圆做了等距滚花处理，滚花的齿距和齿深经过反复调整，既保证手上沾有少量切削液时握持不会打滑，又不会因为齿纹过锐划伤操作人员手掌，套筒尾部设计了可拆卸的端盖，内部预留的空腔可以容纳复位弹簧的行程余量，同时方便后期更换不同刚度的复位弹簧，适配不同接触压力要求的测量场景——比如检测薄壁铝件时换用低刚度弹簧，避免测头压力过大造成工件弹性变形影响测量数值，检测淬硬钢件时换用高刚度弹簧，减少测头回程时的晃动误差。

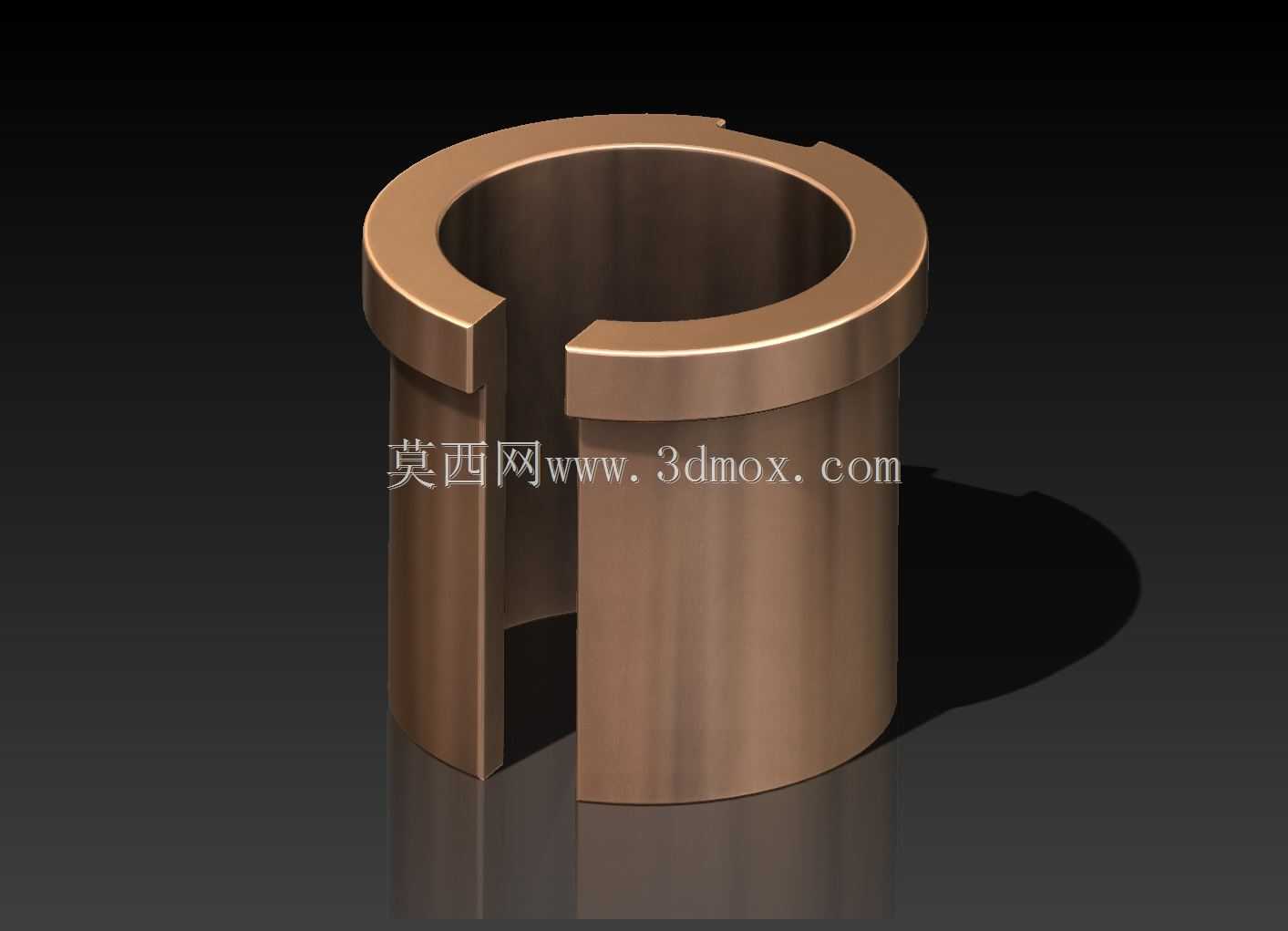

　　测量端的连接结构采用了标准的M2.5细牙螺纹接口，和市面上通用的百分表、杠杆表测头完全兼容，不需要额外定制转接件，现场使用时可以根据测量位置更换平测头、尖测头、弧形测头等不同类型的接触端，测杆和套筒之间的导向段做了研磨配合，配合间隙控制在0.002mm以内，既保证测杆轴向移动顺滑无卡滞，又能避免径向窜动带来的测量示值偏差。表体连接端做了快拆式的卡槽结构，和支架连接时不需要拧动多颗锁紧螺丝，只要把卡槽对准支架上的定位销推入，再旋转锁紧套就能完成固定，拆装时间比传统螺纹连接缩短七成以上，适合需要频繁更换测量位置的现场检测场景。

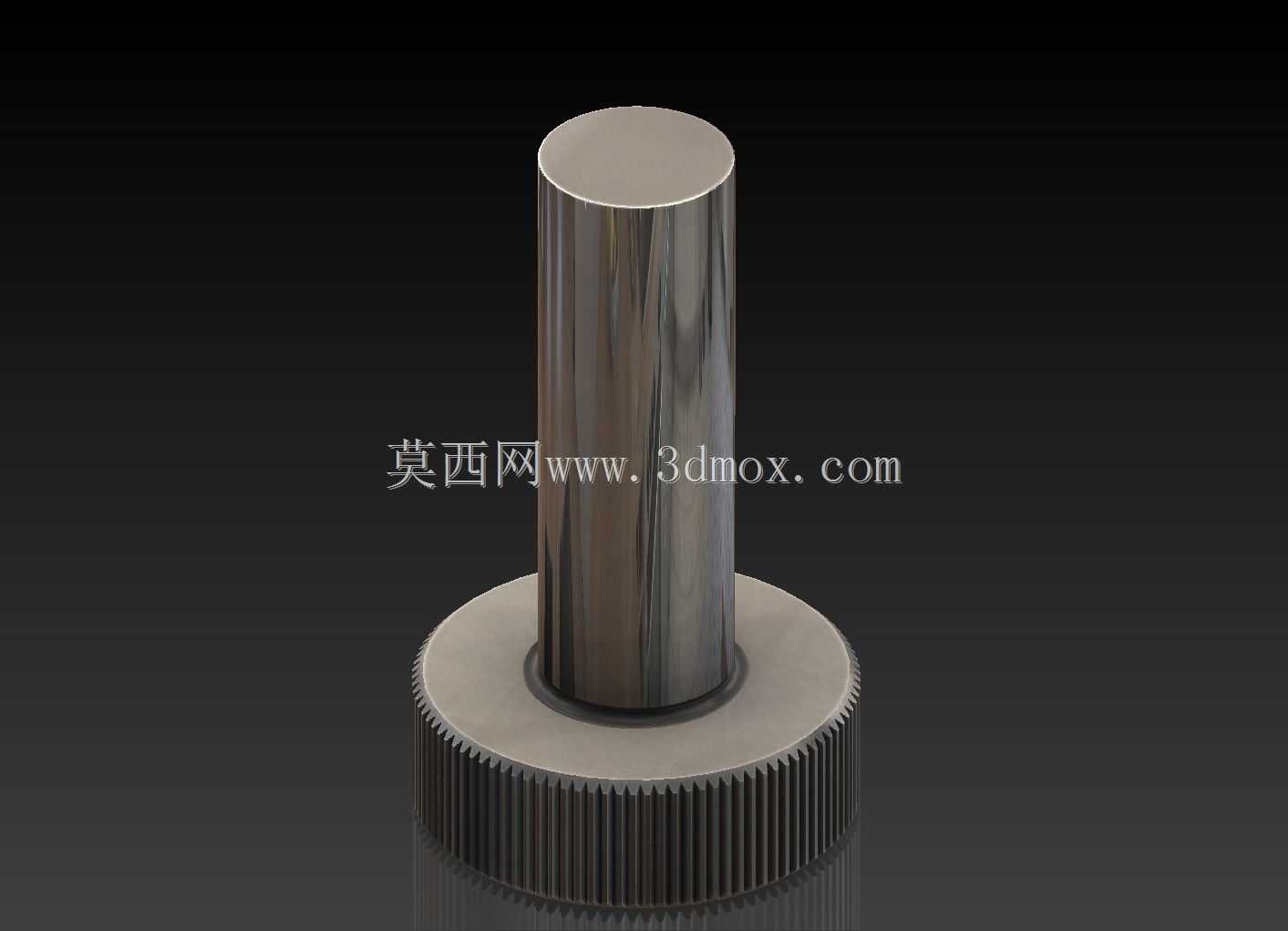

　　从安装边界尺寸来看，这套组件的主体套筒外径控制在18mm，整体收拢后的长度为75mm，完全伸出测头后的总长度为102mm，在狭窄的工装夹具间隙里也能顺利伸入测量，不会和周边的夹具压板、刀具刀柄发生干涉。套筒尾部的连接轴直径为8mm，和通用表座的夹头孔径完全匹配，不需要额外加装轴套就能直接装夹，夹装位置的外圆做了退刀槽处理，锁紧时不会因为夹头的挤压力造成套筒变形，保证内部测杆的移动顺畅。

　　在实际使用场景中，这套组件除了常规的工件尺寸检测，还可以固定在自动化设备的出料工位上，作为到位检测的接触式传感器使用，当工件输送到检测位置时，测头被工件顶起，内部的位移量转化为电信号传递给设备PLC，就能判断工件是否装夹到位、尺寸是否在合格公差范围内，相比非接触式的光电传感器，接触式测量不受工件表面切削液、铁屑的干扰，检测稳定性更高，在潮湿、多粉尘的加工车间环境里适应性更强。设计时特意在套筒和测杆的配合位置加装了防尘毡圈，能阻挡加工过程中产生的细铁屑、磨削砂粒进入配合间隙，避免长期使用后出现测杆卡滞、磨损过快的问题，日常维护只需要定期在毡圈位置滴少量钟表润滑油，就能保证长期使用的精度稳定性，不需要复杂的拆解保养。
