龙门式三轴数控雕刻加工设备结构设计

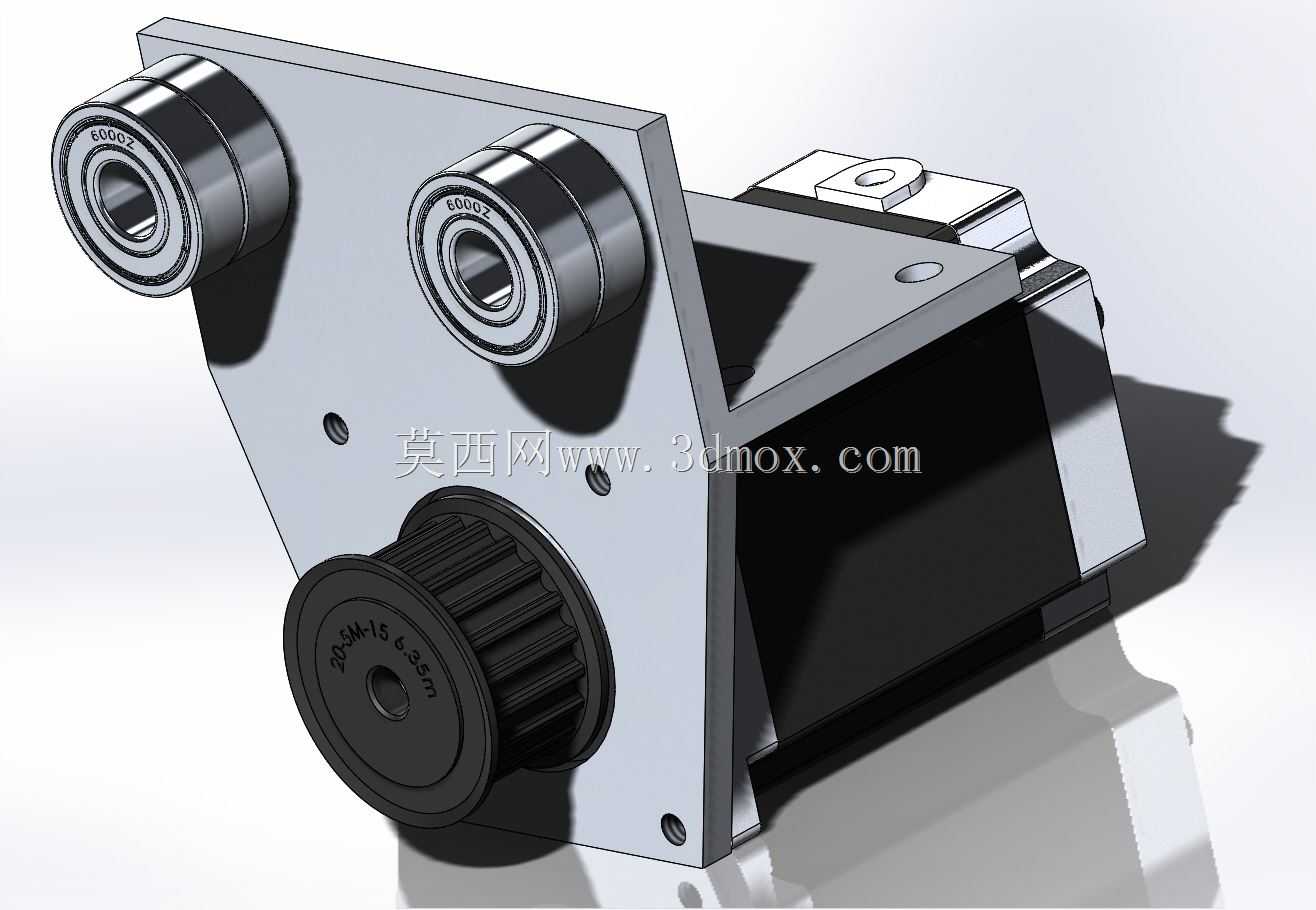

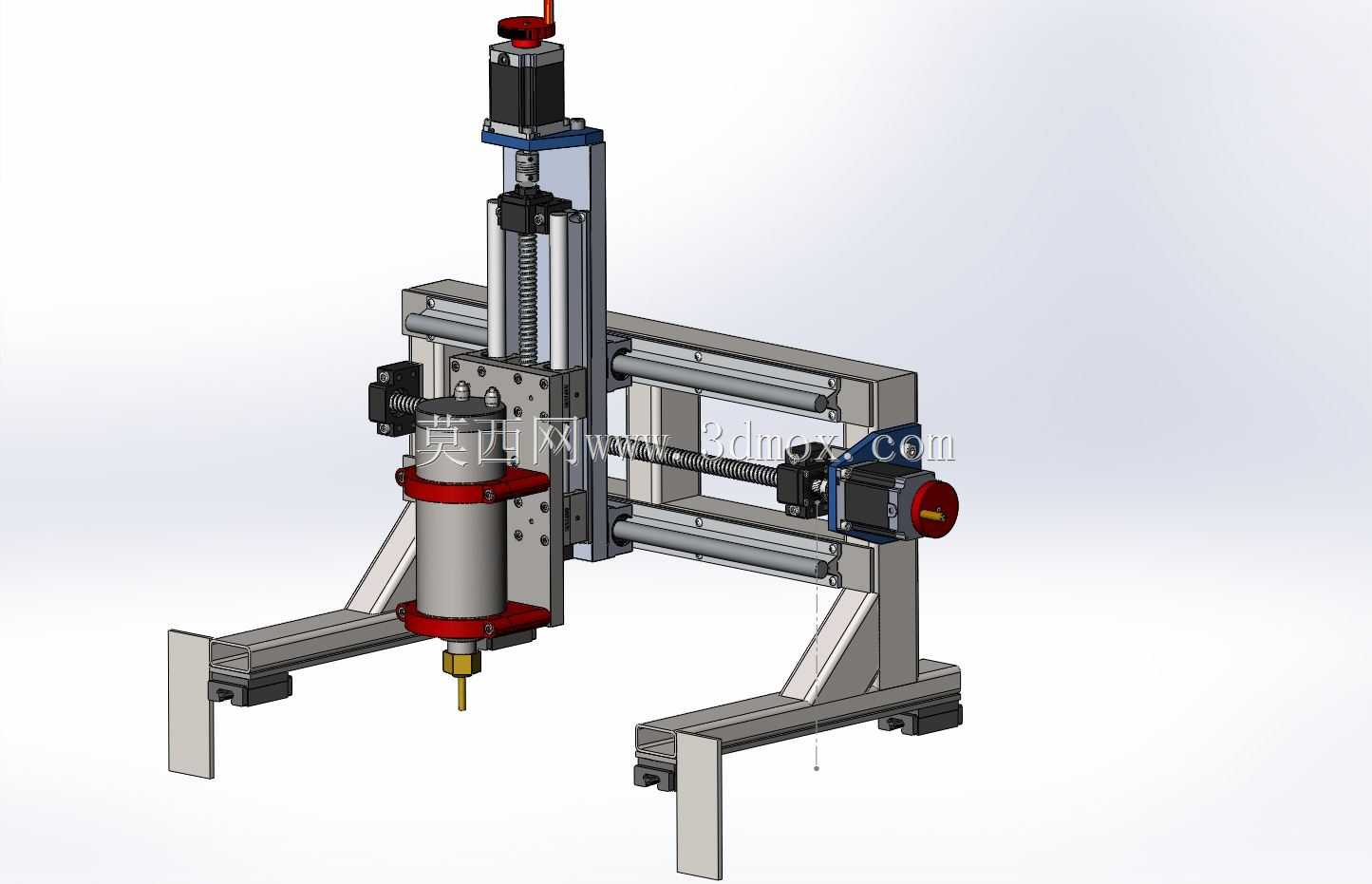

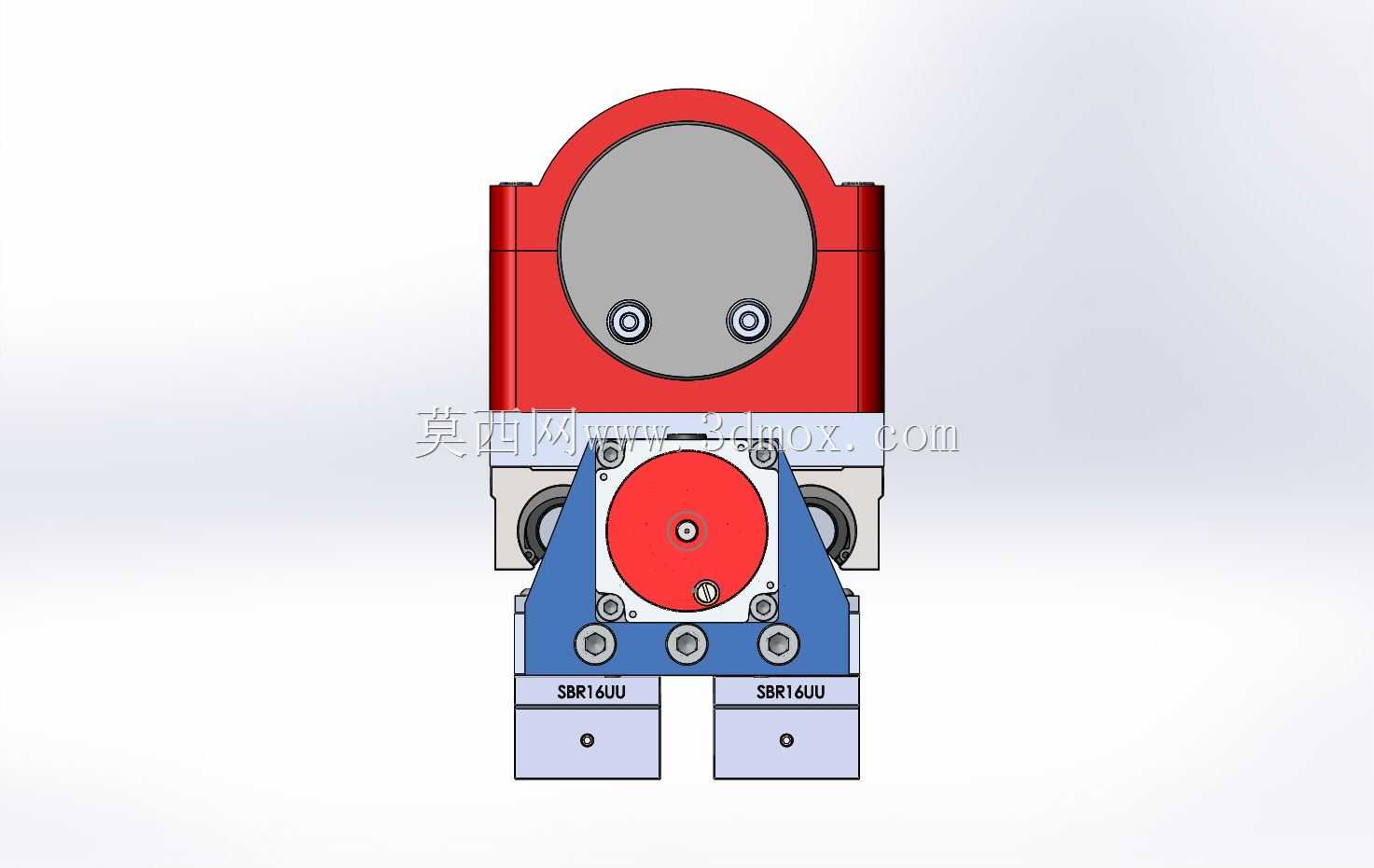

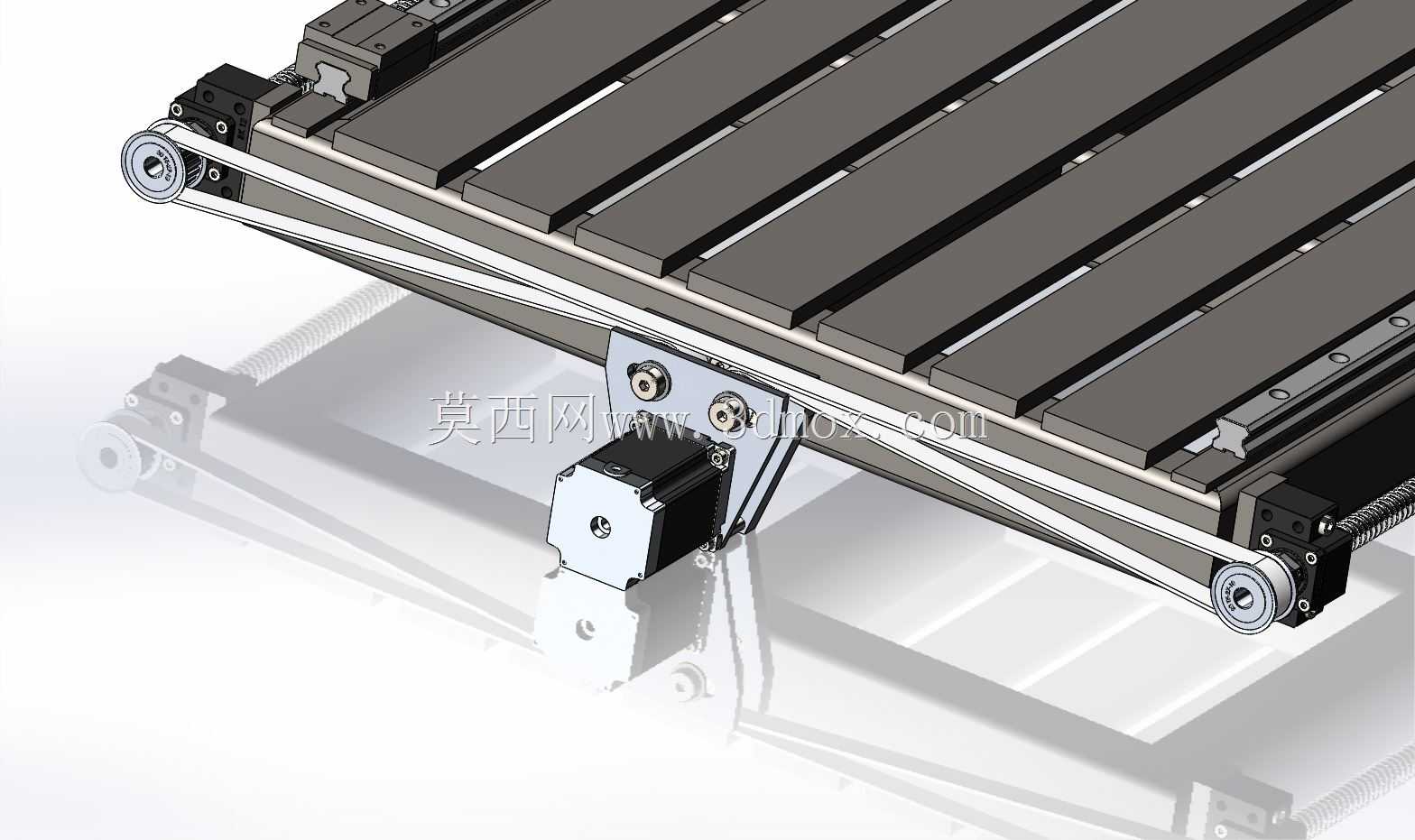

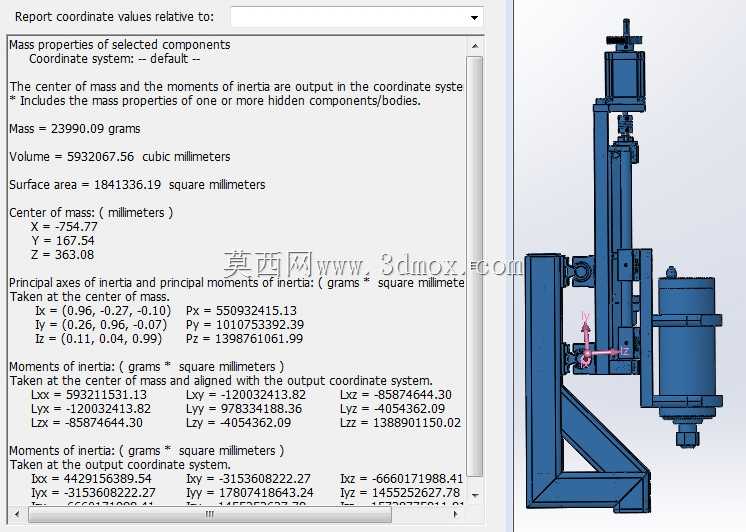

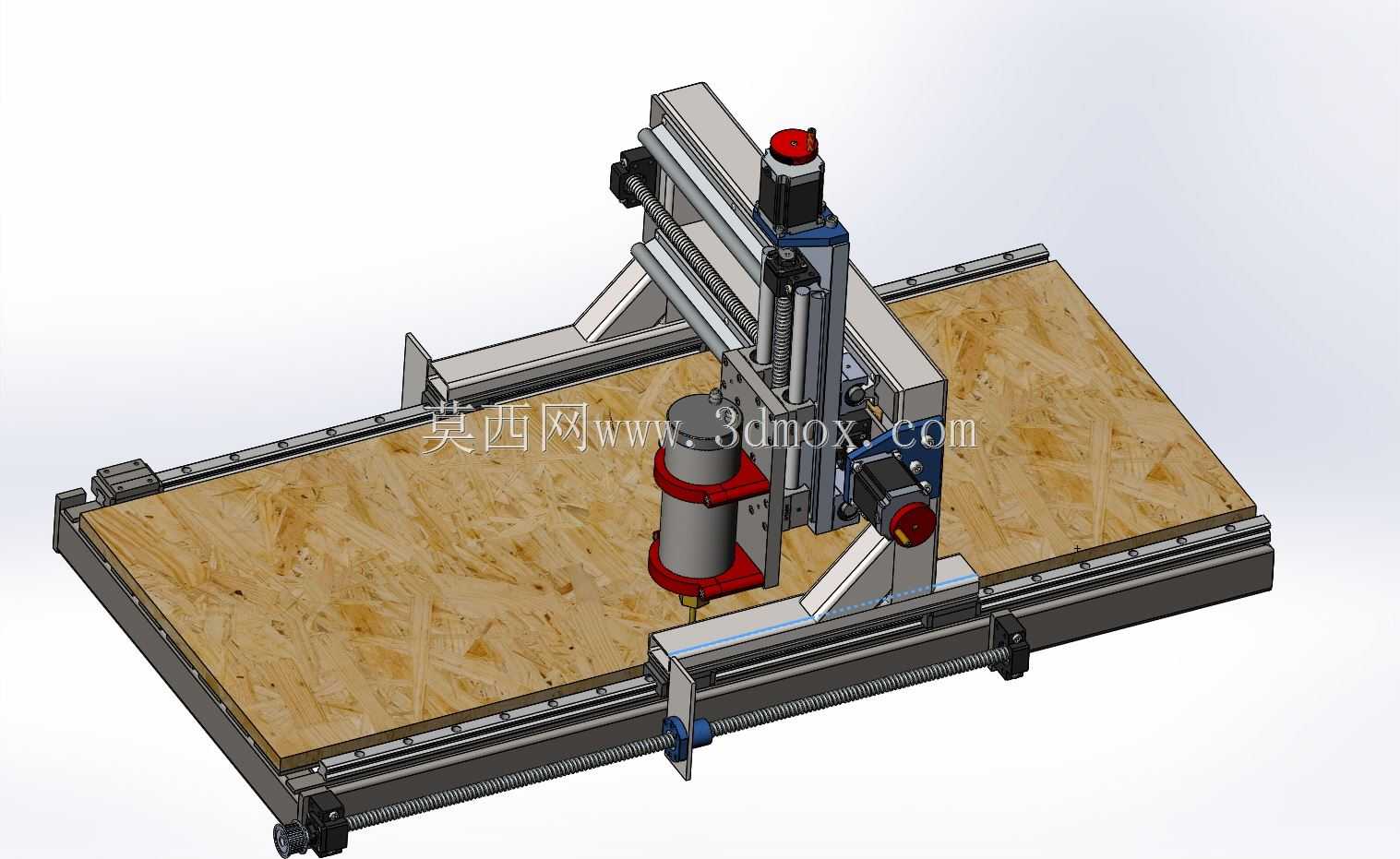

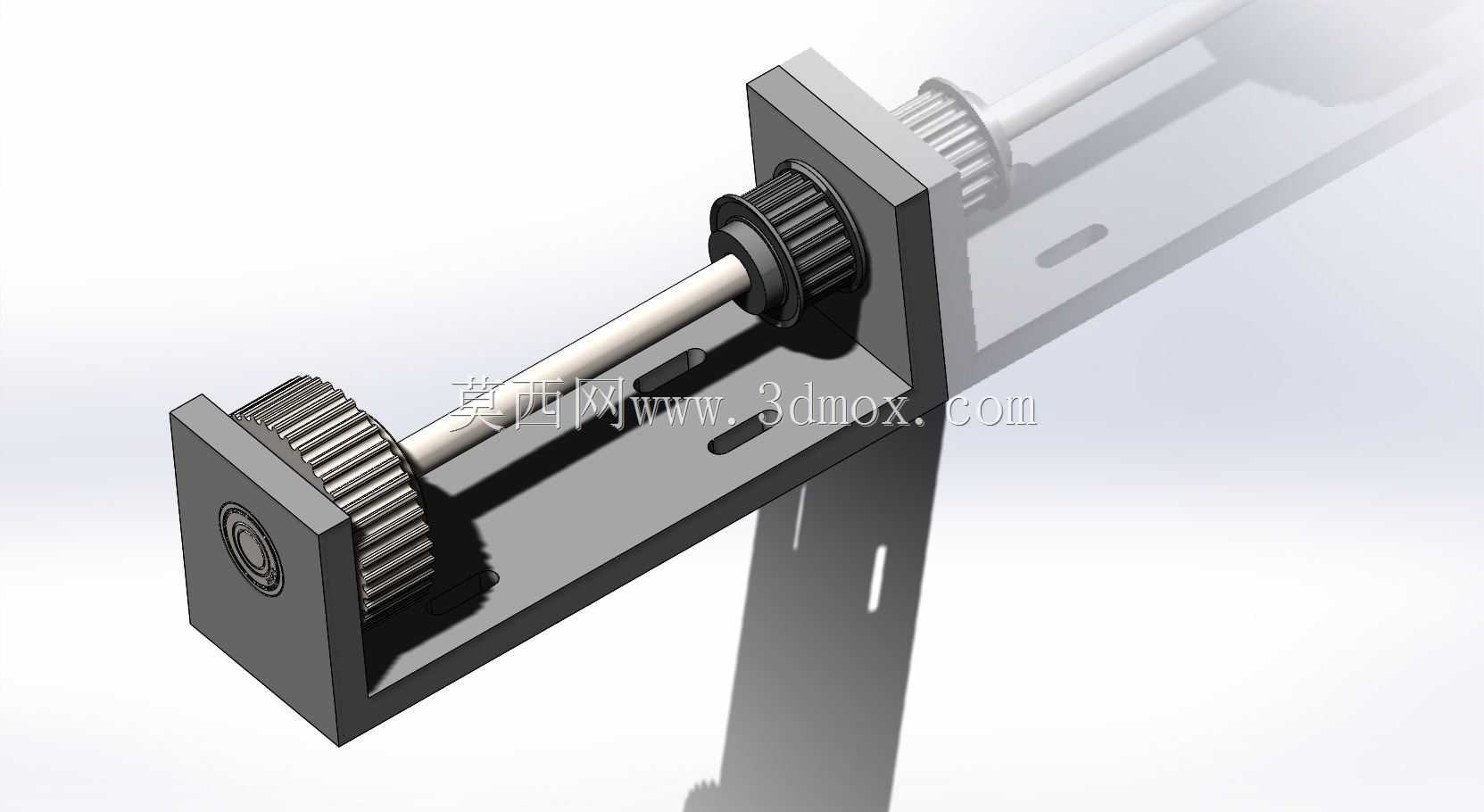

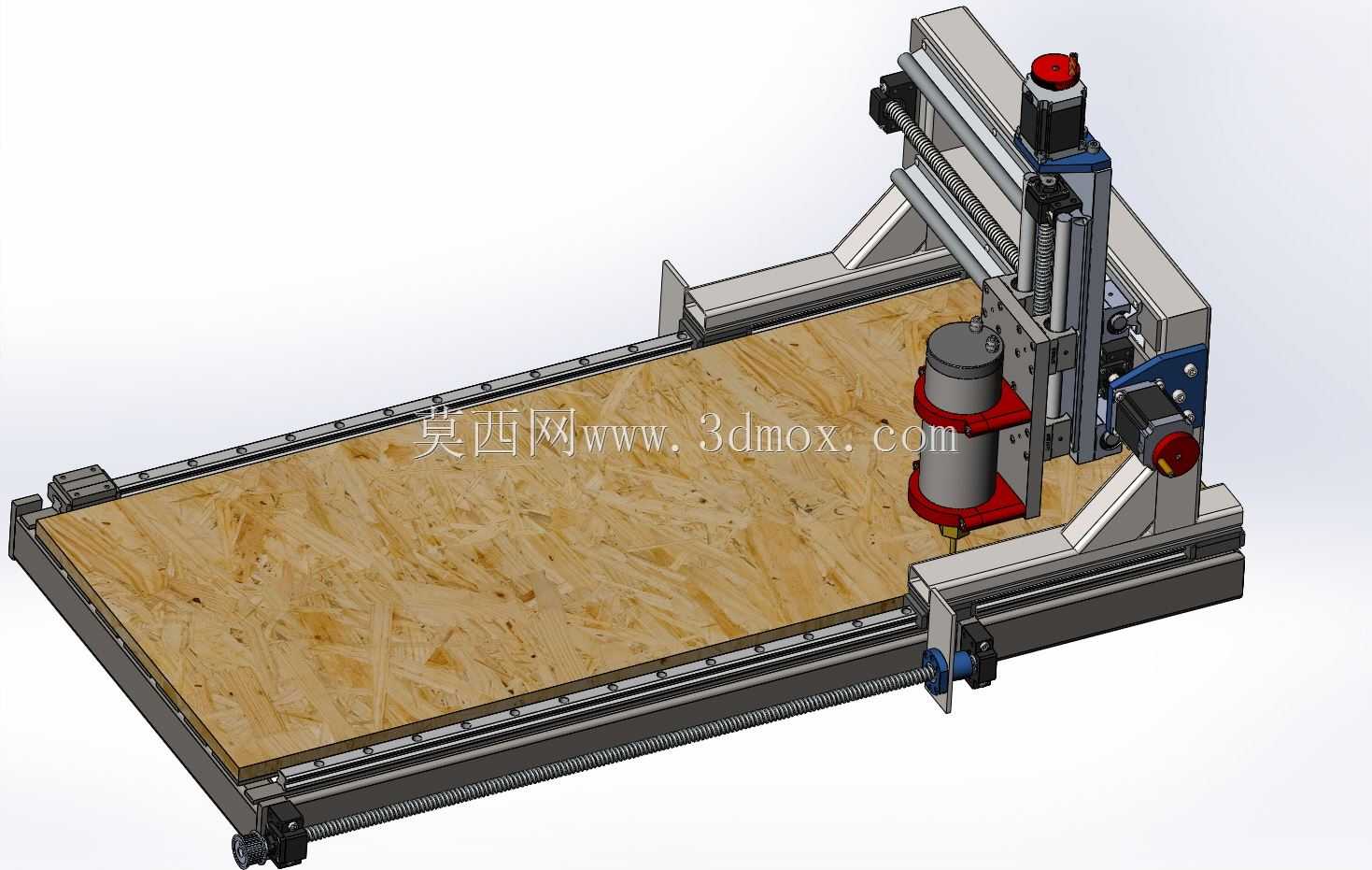

　　这款龙门式三轴加工设备主要面向中小型板材的浮雕、切割、铣槽加工场景，常见于广告标识制作、小型木工坊定制加工、工艺礼品雕铣、教学实训设备搭建等领域，可适配密度板、亚克力、软铝、PVC、实木薄片等多种常见加工材料，相比大型工业雕刻设备，其结构紧凑占地空间小，适合小批量定制化加工场景使用。从结构布局来看，设备采用定龙门移动工作台的布局形式，X轴方向布置两根平行的线性导轨作为运动支撑，配合丝杠传动实现工作台沿X向的往复进给，工作台面采用高密度刨花板作为基材铺垫，既可以作为加工时的垫板保护下方金属结构，也方便通过夹具、压块固定待加工板材，避免加工过程中工件移位。Y轴传动组件搭载在龙门横梁上，通过导轨滑块实现横向进给运动，

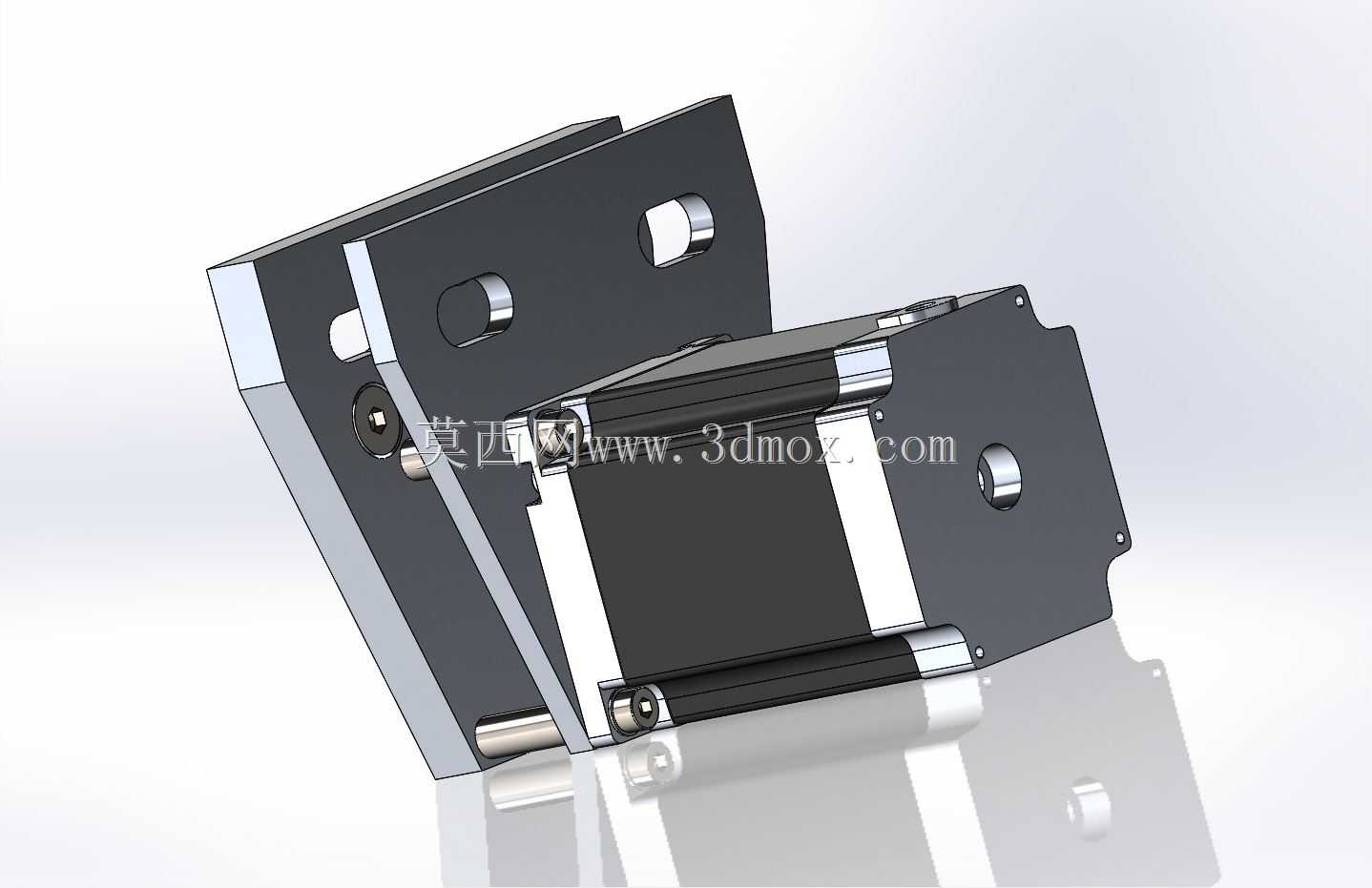

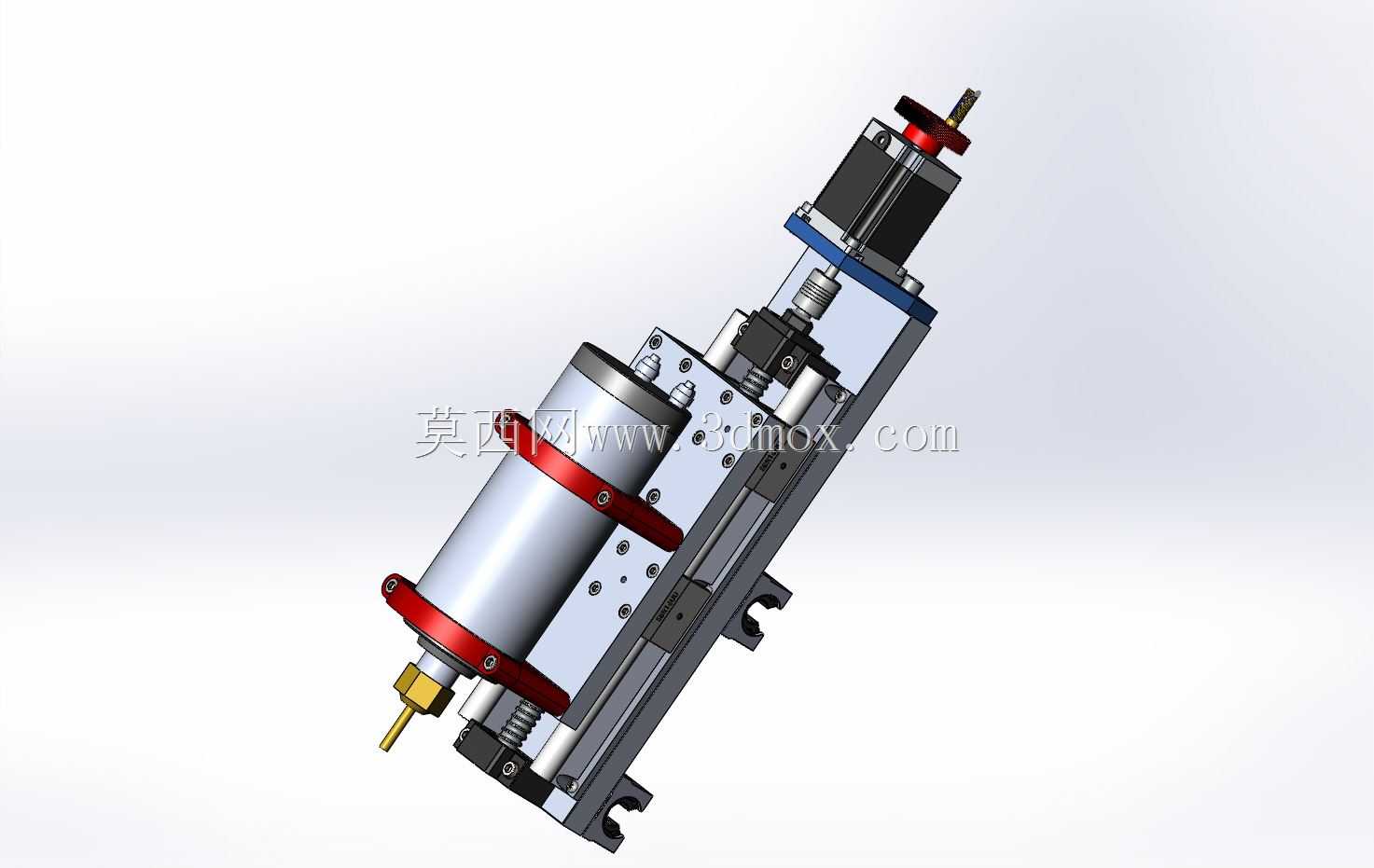

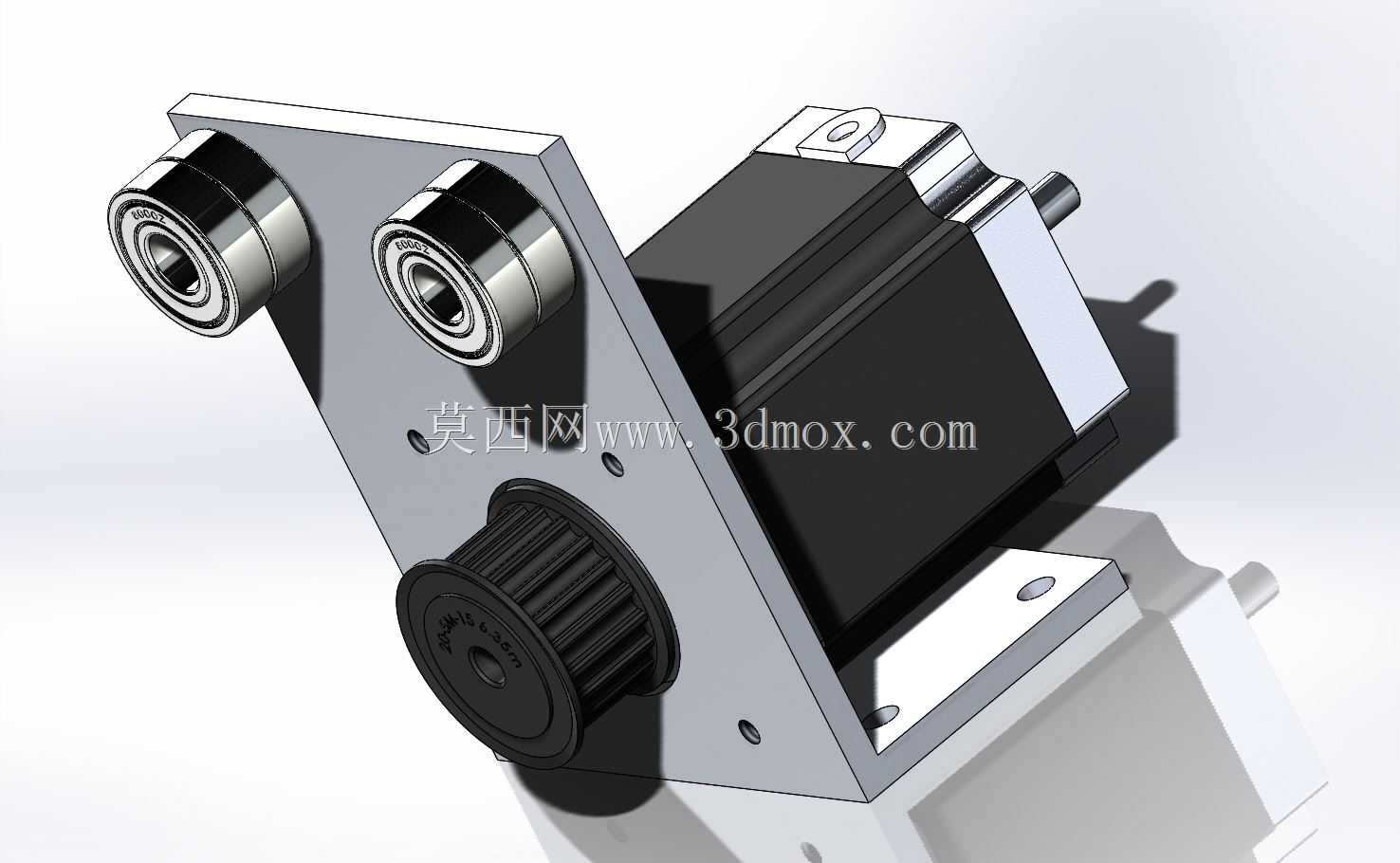

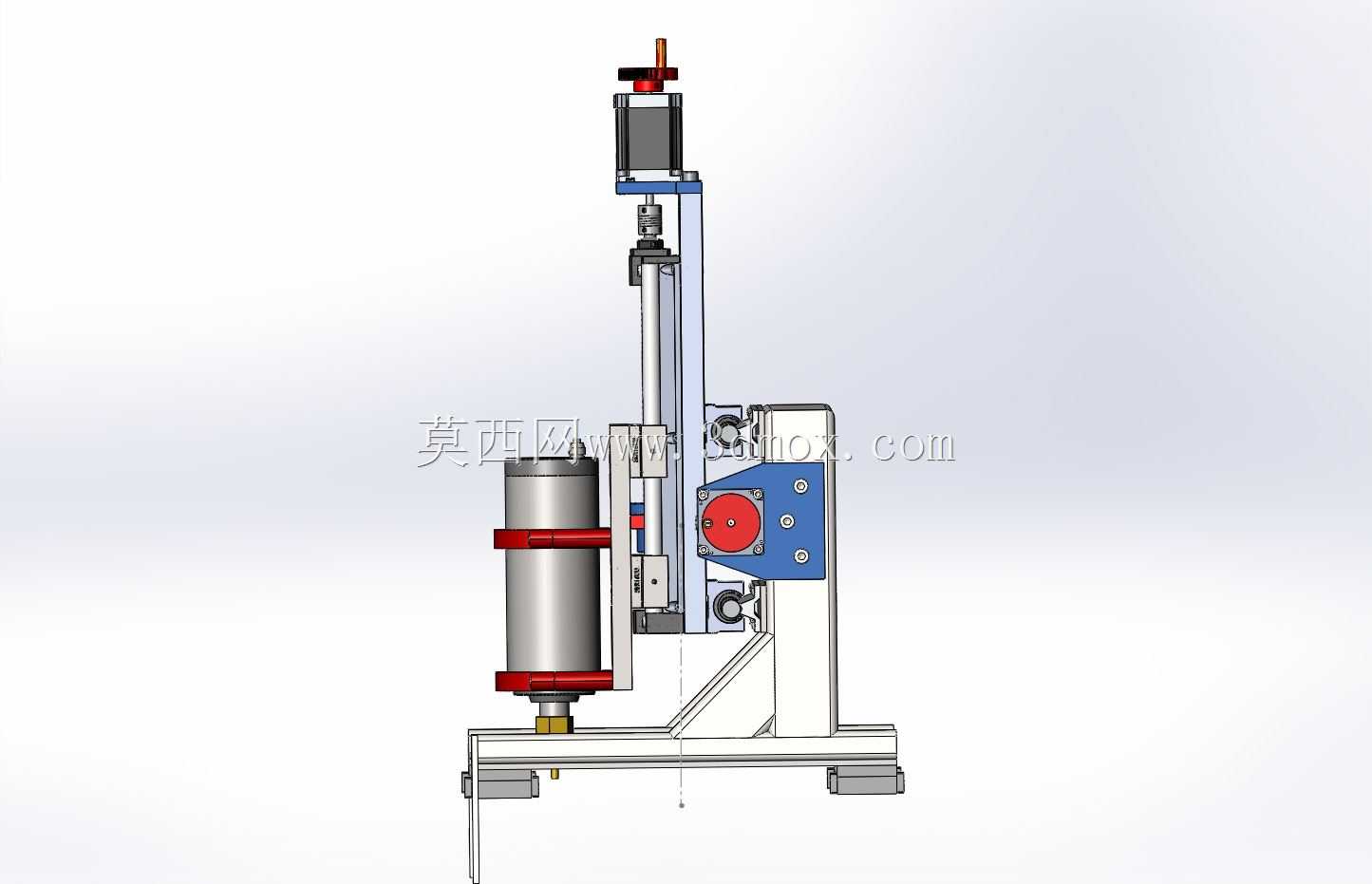

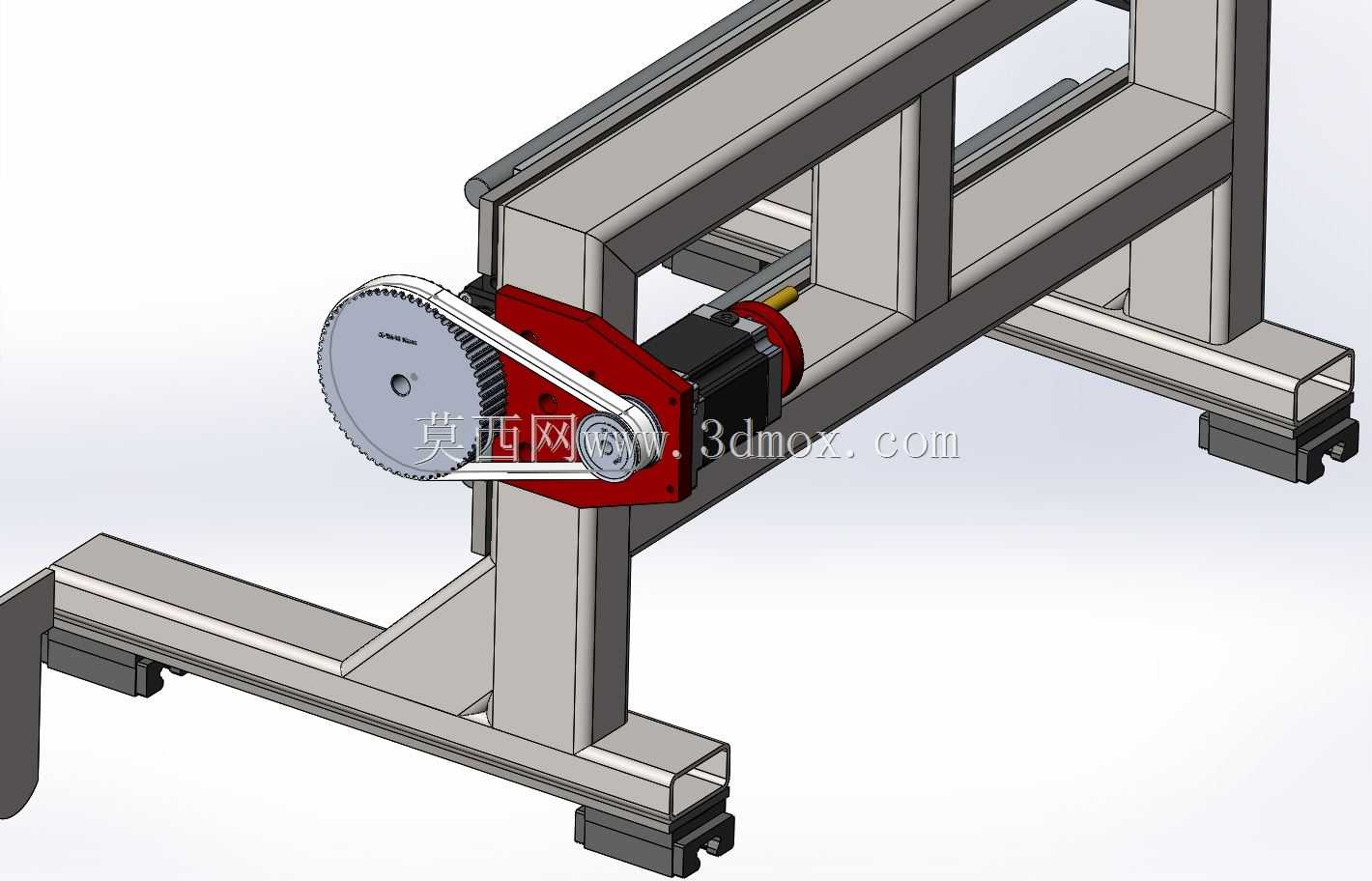

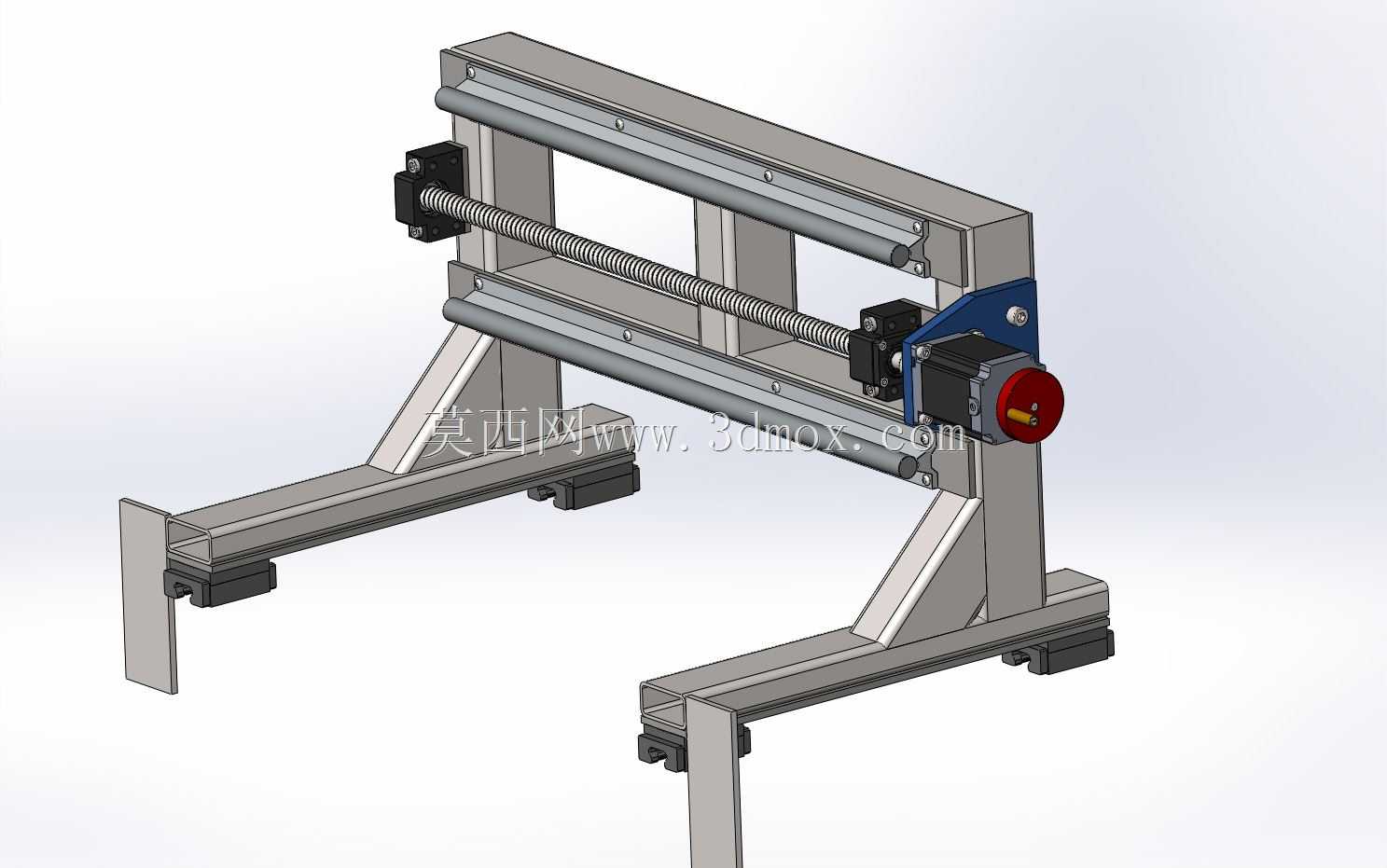

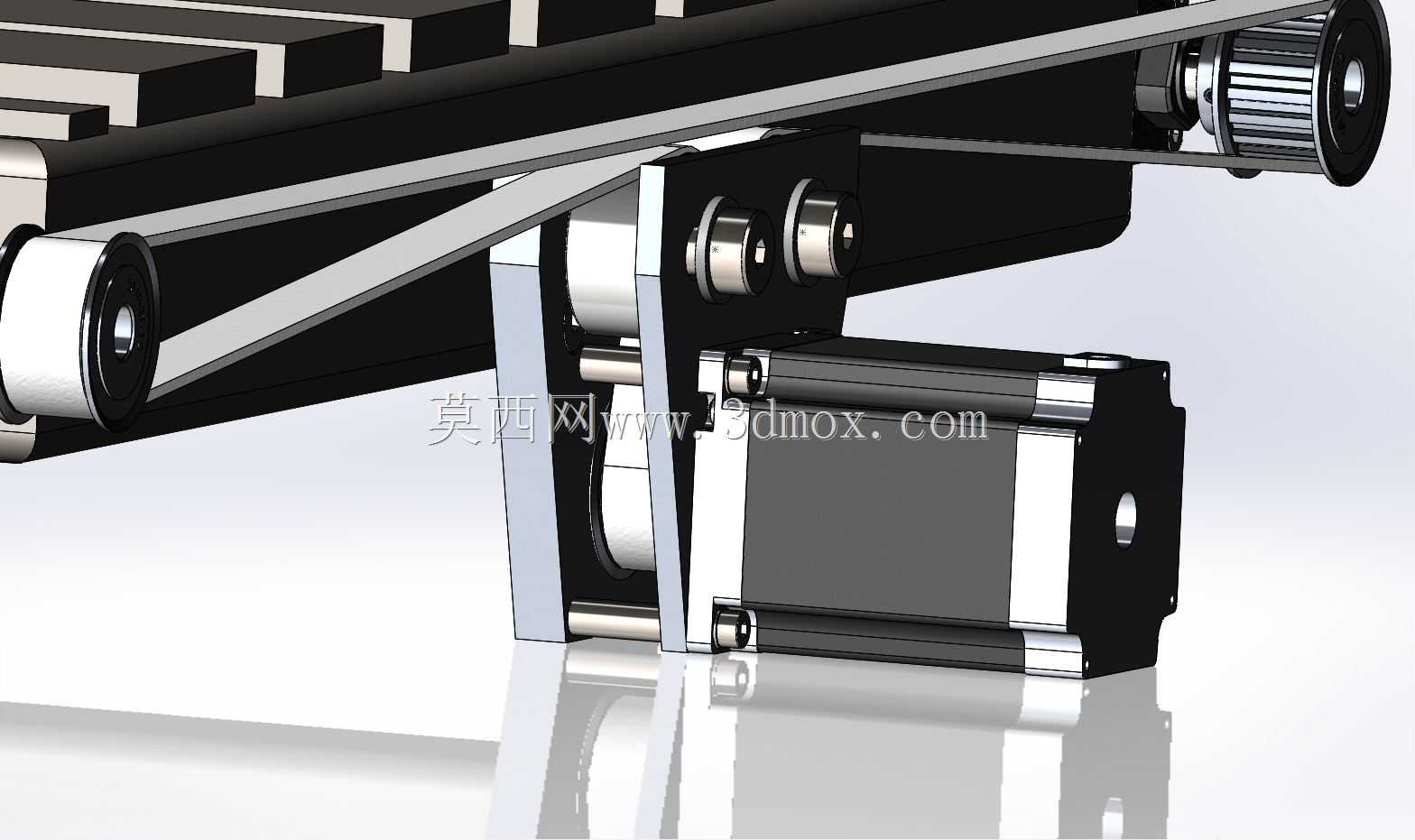

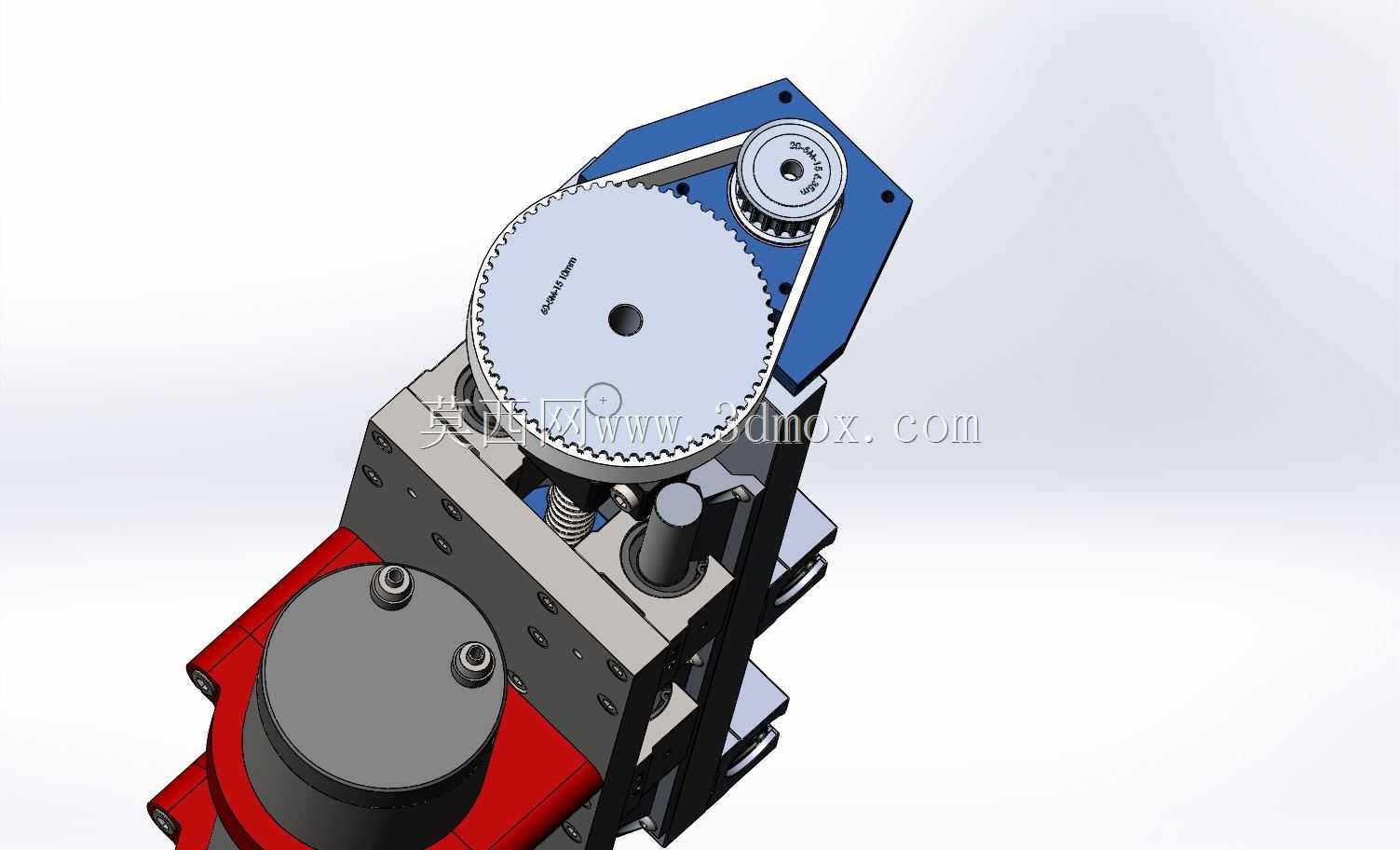

　　Z轴滑枕垂直布置在Y轴滑座上，搭载主轴组件实现垂直方向的进给运动，三个轴的传动端均配置手轮结构，可在调试、对刀阶段实现手动微调进给，方便操作人员完成工件原点校准、刀具长度补偿设置等前期准备工作。主轴部分采用高速电主轴结构，搭配对应的夹头可装夹不同直径的铣刀、雕刻刀，满足不同加工工序的刀具需求，Z轴滑座顶部设置有红色急停按钮，可在设备出现异常工况时快速切断动力输出，避免安全事故发生。从安装边界来看，设备整体长宽尺寸适配常规小型加工车间的摆放需求，底部无需额外做特殊地基处理，放置在平整的硬化地面即可完成安装调试，X轴有效行程覆盖常规小幅面板材的加工范围，Y轴行程可满足整幅面宽度方向的加工覆盖，Z轴行程可适配一定厚度的工件加工需求，

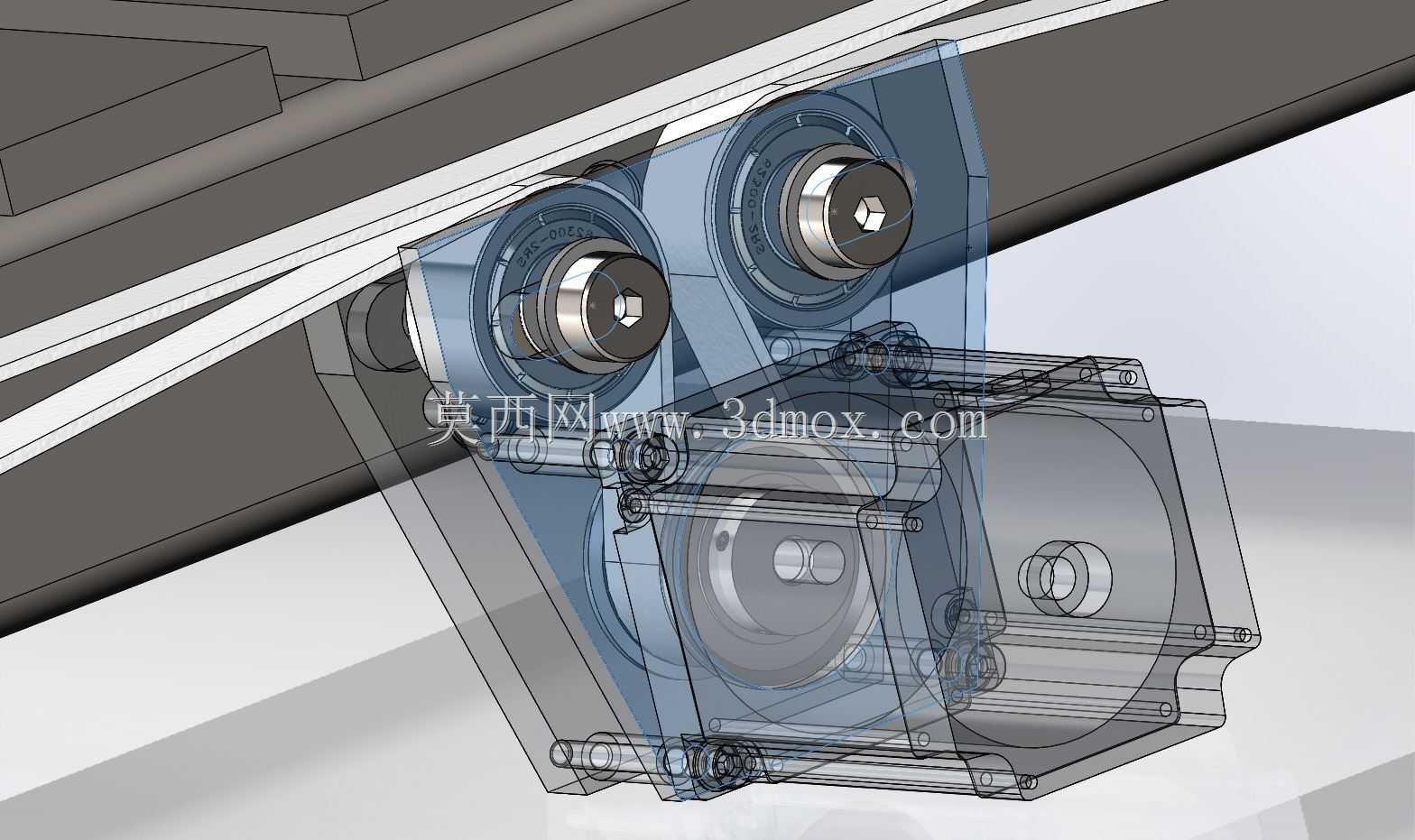

　　装夹工件时需注意工件总高度不得超过Z轴最大安全行程，避免主轴下行时碰撞工作台面。设计过程中，龙门架两侧的支撑脚采用三角形加强筋结构提升整体刚性，减少高速进给过程中的结构震颤，避免加工表面出现振纹影响加工质量，导轨安装面均设计有对应的定位基准面，方便装配过程中保证两根平行导轨的平行度、导轨与传动丝杠的同轴度，降低装配调试的难度。传动丝杠的支撑端采用固定支撑+浮动支撑的组合形式，既可以抵消丝杠转动过程中的热伸长量，也能保证传动的刚性，减少反向间隙对加工精度的影响。电气走线均采用拖链收纳布置，避免运动过程中线缆拉扯、磨损，提升设备运行的可靠性。设备的各轴运动限位位置均预留了限位开关的安装位，可在后期加装硬限位、软限位组件，

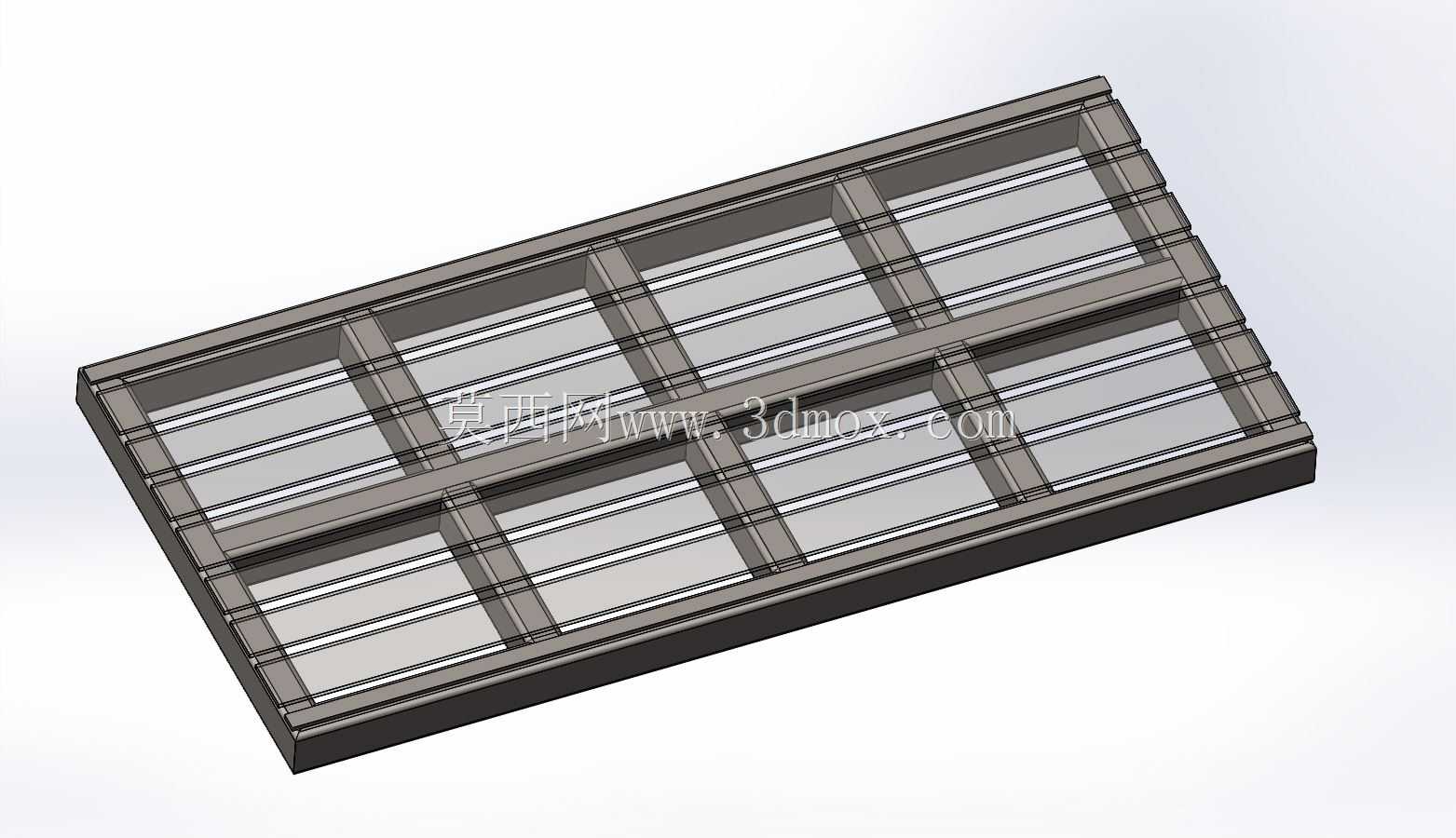

　　防止运动超程造成机械结构碰撞损坏。从实际使用的角度出发，该结构预留了足够的拓展空间，后期可根据加工需求加装冷却喷雾系统、吸尘罩组件，解决加工过程中的粉尘、切屑飞溅问题，也可更换更高功率的主轴组件提升重切削能力，适配硬度更高的加工材料。在结构细节上，各导轨副、丝杠副均设计有对应的润滑注油点，方便日常维护保养时加注润滑脂，减少运动部件的磨损，延长设备的使用寿命。工作台的T型槽预留设计可适配不同类型的夹具安装，不管是板式工件的压块固定，还是异形工件的专用夹具装夹，都能找到对应的固定点位，无需额外对工作台进行二次加工改造。
