T5型同步带轮传动结构三维设计

　　在轻工自动化输送、小型数控进给机构、3D打印传动模组这类对传动同步精度有一定要求，但负载等级不算极高的场景里，T5齿形的同步带轮一直是应用占比不低的传动零件。很多刚接触传动选型的工程师容易把T5和M5齿形的带轮混淆，实际从啮合特性来看，T5带轮的齿形为梯形齿，齿距为5mm，因为齿形轮廓的几何特征，啮合过程中存在的齿侧间隙会比圆弧齿的M5带轮稍大，这也决定了它更适合用在传动负载适中、对背隙要求不是极致严苛的中低速传动场景，比如小型数控设备的进给轴传动、包装线的物料同步输送、电子设备的工位移位机构这类工况，既能保证准确的传动比，不会像平皮带传动那样出现打滑丢步的问题，又能控制传动部件的加工和采购成本，不需要为了过高的精度要求付出额外的成本。

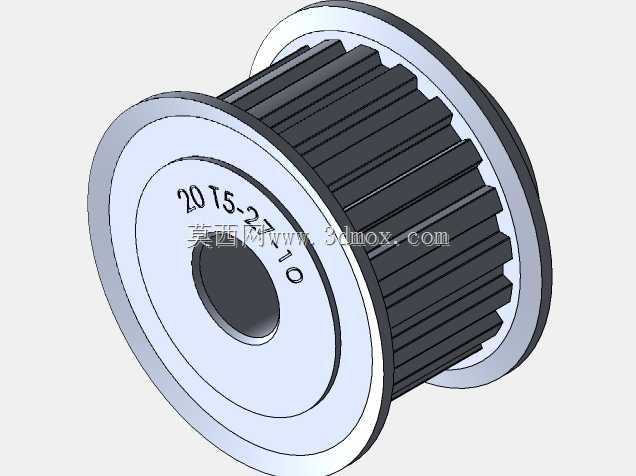

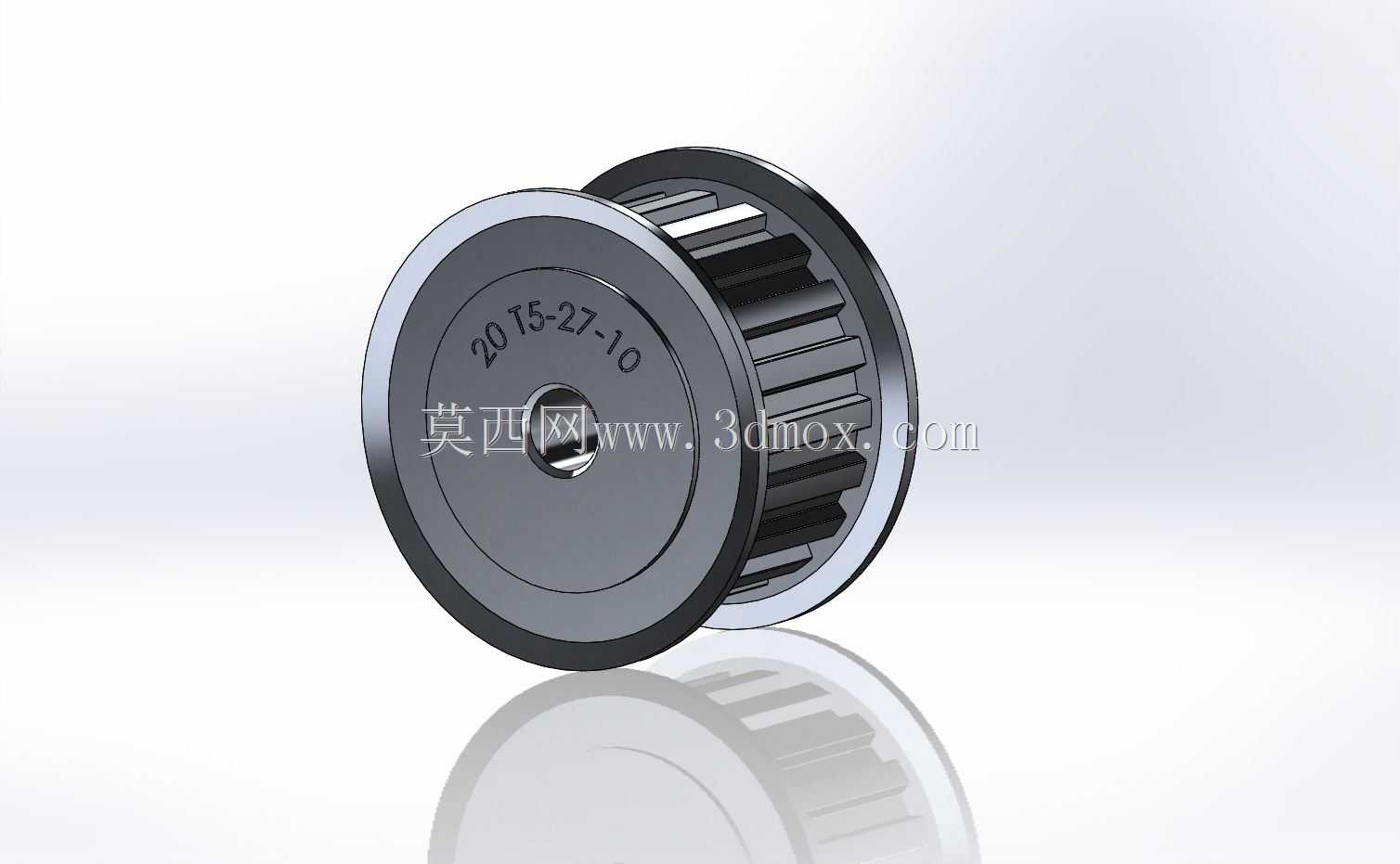

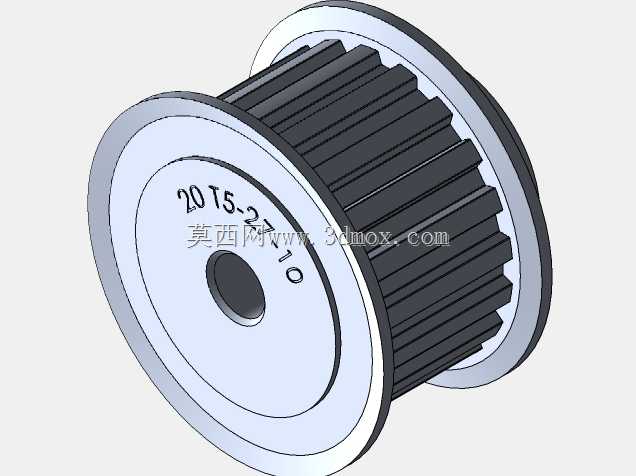

　　从结构设计的角度来看，这款T5带轮采用了双侧挡边的结构形式，挡边的直径比带轮的齿顶圆直径高出1.5mm左右，这个尺寸是经过实际装配验证的，能够有效防止同步带在高速运转过程中出现跑偏、脱带的问题，尤其是在带轮中心距较长、传动轴线存在微小安装误差的场景里，双侧挡边的限位作用能够大幅降低设备运行过程中的皮带脱轨故障概率。带轮的轮毂部分采用了台阶式设计，安装孔为直孔形式，孔壁预留了键槽加工位置，实际应用中可以根据所配电机轴或者传动轴的直径，加工对应尺寸的安装孔和平键槽，也可以根据需求改成抱紧式的夹紧结构，适配不同的安装固定需求，不需要额外修改带轮的主体齿形部分结构，适配性比较灵活。

　　齿形部分的设计严格遵循T5同步带的啮合标准，齿槽的深度、齿形的夹角、齿顶的圆角都按照标准参数建模，保证和标准T5同步带啮合的时候，齿面接触均匀，不会出现卡齿、齿面应力集中的问题。带轮的端面做了轻量化的凹腔设计，在保证整体结构强度、满足传动扭矩要求的前提下，尽可能减少带轮自身的转动惯量，这一点对于数控进给这类需要频繁启停、正反转切换的传动场景来说尤为重要，更低的转动惯量能够降低伺服电机的负载惯量匹配难度，提升传动系统的响应速度，减少启停过程中的冲击。

　　实际选型安装的时候需要注意，这款带轮的安装端面到齿面的定位尺寸有明确的边界，装配时要保证带轮的齿宽中心和配对带轮的齿宽中心共面，偏差不能超过0.5mm，否则会加剧同步带的侧边磨损，缩短皮带的使用寿命。带轮的材质默认选用45号钢，表面做发黑处理，能够满足常规工况下的防锈和耐磨要求，如果是用在有腐蚀环境或者对重量有要求的场景，也可以在这个模型的基础上更换为铝合金材质，做硬质阳极氧化处理，进一步降低自身重量，提升耐磨损性能。另外在设计配套的传动结构时，要注意预留同步带的张紧调节空间，张紧力的调整要控制在合理范围，张紧力过大会加剧带轮齿面和皮带齿的磨损，增加轴承的径向负载，张紧力过小则容易出现传动跳齿的问题，影响传动精度。

　　很多工程师在做小型传动机构设计的时候，往往会忽略带轮的挡边尺寸和轮毂的安装避让空间，导致实际装配的时候出现皮带蹭机架、固定螺钉和周边结构干涉的问题，这个模型在建模的时候就已经把安装所需的避让空间、挡边的突出尺寸、轮毂的台阶高度都做了准确的还原，在做整体装配的时候可以直接调用，不需要再反复核对带轮的外形边界尺寸，能够减少设计过程中的尺寸核对工作量，避免出现装配干涉的问题。另外齿形部分的建模是按照实际啮合轮廓生成的，不是简化的近似模型，在做运动仿真的时候，可以真实模拟带轮和同步带的啮合过程，验证传动过程中是否存在干涉、传动比是否准确，为后续的结构优化提供准确的模型基础。
