BF12型滚珠丝杠支撑轴承座结构设计

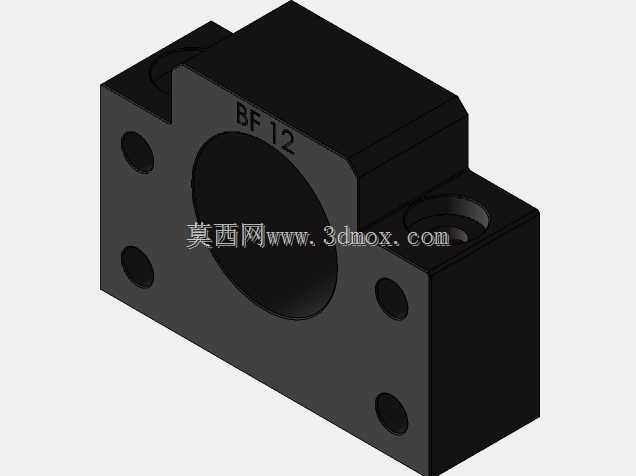

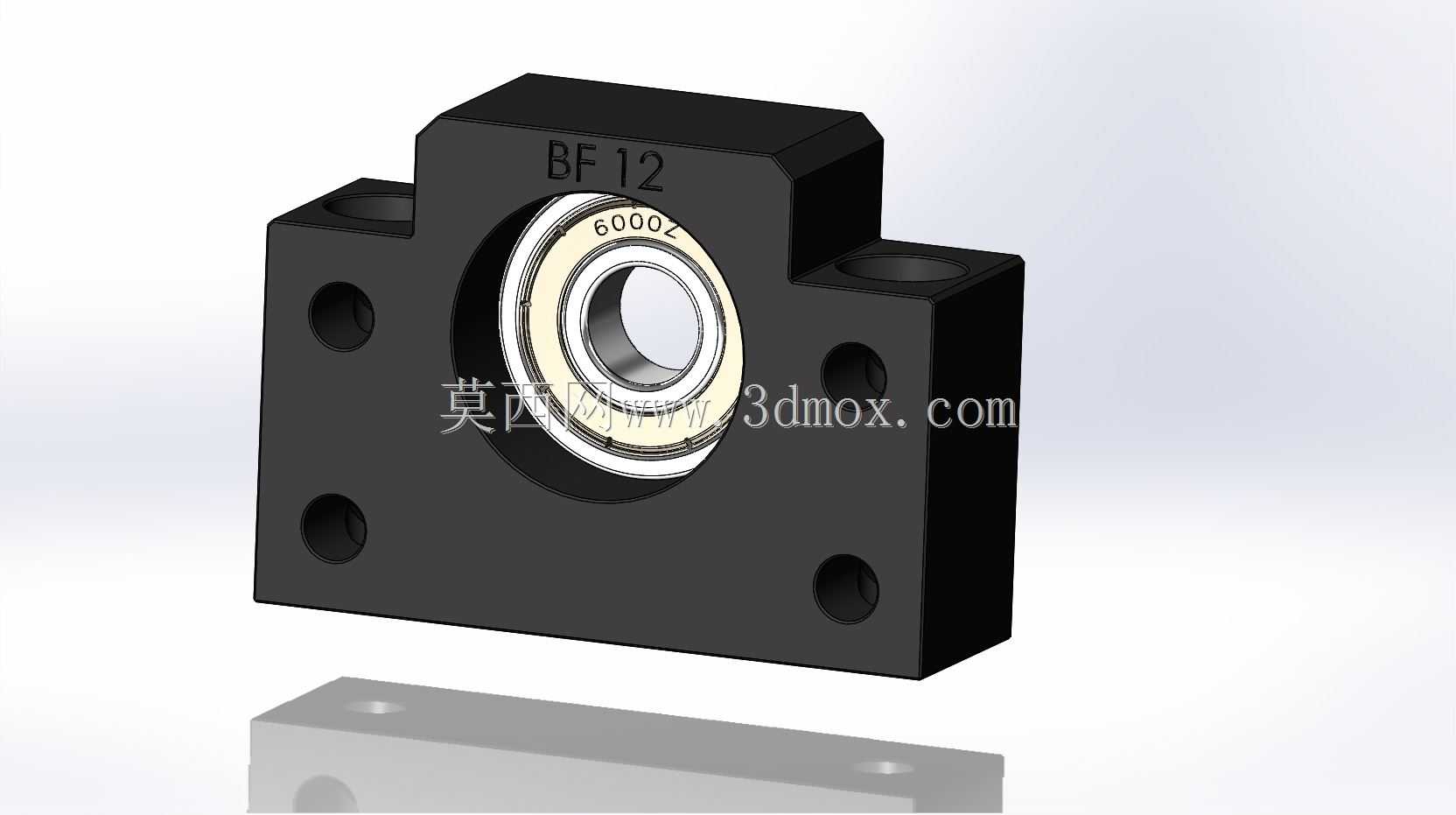

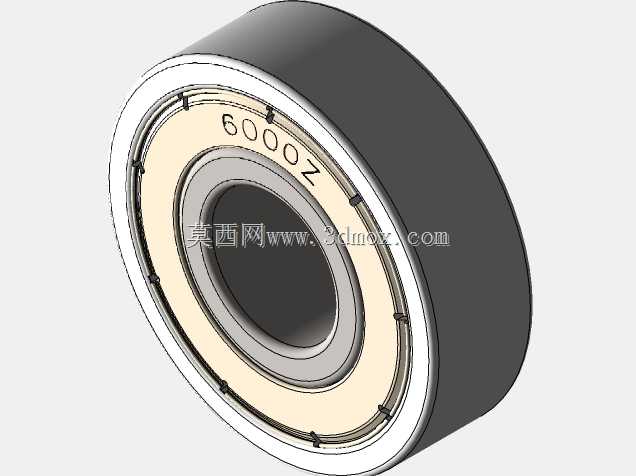

　　适配6000Z型深沟球轴承的外圈安装，轴承装入后孔用挡圈槽设置在孔端内侧，通过孔用弹性挡圈实现轴承外圈的轴向定位，防止轴承在运行过程中出现轴向窜动。轴承内圈与丝杠轴端采用过盈配合，轴端配套锁紧螺母实现内圈的轴向压紧，保证丝杠与轴承的同步转动。从安装边界来看，这款BF12支撑座的安装面平面度要求控制在0.01mm以内，安装时需要先清理设备基板上的安装面毛刺与杂物，避免安装后座体出现倾斜，导致丝杠与螺母座不同心，运行时出现卡顿、异响甚至过早磨损的问题。座体的侧面与安装基准面的垂直度公差控制在0.015mm/100mm，保证轴承安装后，丝杠的轴线与直线导轨的平行度满足传动要求，通常在设备装配时，会配合百分表打表调整支撑座的位置，在数控进给传动系统的布局里，支撑端轴承座的选型与安装精度，直接决定了滚珠丝杠副的运行平稳性与轴向定位精度，BF12规格的支撑座属于丝杠支撑体系里的固定侧配套单元，主要承担丝杠径向载荷与部分轴向载荷的承载作用，常见于小型数控雕刻机、桌面级CNC加工设备、3D打印设备的直线进给轴，以及自动化点胶、贴片类设备的线性传动模组中。这类支撑座的设计核心是保证轴承安装孔与安装基准面的形位公差，从结构上看，主体采用方块式一体式结构，四个角位设置沉头安装孔，用于将座体固定在设备安装基板上，安装孔的孔位公差控制在±0.02mm范围内，保证安装后座体不会出现偏斜，避免丝杠运行时产生附加弯矩。座体中心的轴承安装孔采用H7级公差配合，

　　确保丝杠全程转动时无卡滞，径向跳动量控制在允许范围内。在实际应用场景中，这类支撑座通常与FF12型固定侧支撑座配对使用，BF12作为支撑端，允许丝杠在温度变化时产生微小的轴向伸缩，补偿热变形带来的长度变化，避免丝杠因热胀冷缩产生弯曲变形，影响传动精度。座体的材质通常采用45号钢经调质处理后加工而成，表面做发黑处理提升防锈能力，加工过程中轴承安装孔与安装面采用一次装夹加工完成，减少二次装夹带来的形位误差，部分对轻量化有要求的场景也会采用6061铝合金加工，但铝合金材质的支撑座承载能力会有所下降，更适合负载较小的桌面级设备。设计这款支撑座的三维模型时，需要重点关注安装孔的位置尺寸、轴承孔的配合尺寸、挡圈槽的深度与宽度尺寸，

　　以及各个安装面的粗糙度要求，轴承安装孔的粗糙度通常要求达到Ra1.6，保证与轴承外圈的配合紧密，安装面的粗糙度达到Ra3.2即可满足安装定位要求。在建模过程中，需要还原沉头孔的沉头深度与直径，保证安装螺栓能够完全沉入沉头孔内，不会突出座体表面影响其他部件的安装，同时要注意轴承孔端面与安装面的平行度要求，避免建模时出现尺寸偏差导致后续加工出的零件无法正常装配。在设备维护场景中，这类支撑座的轴承属于易损件，长期运行后如果出现异响或者径向间隙变大的情况，可以拆卸孔用挡圈更换同型号的6000Z轴承，不需要更换整个支撑座，降低维护成本，座体本身只要没有出现安装孔滑牙、轴承孔磨损变形的情况，就可以长期重复使用。在传动系统的受力分析中，

　　BF12支撑座主要承受丝杠传动过程中产生的径向力，以及部分因安装偏差带来的附加轴向力，因此座体的壁厚设计经过强度校核，在额定负载下不会出现变形，保证轴承的支撑刚度，避免丝杠运行时出现振刀现象，影响加工工件的表面质量。对于结构设计从业者来说，在选用这类标准支撑座时，需要根据丝杠的直径、传动负载、运行转速来匹配对应规格的支撑座，BF12规格适配直径12mm的滚珠丝杠，额定动载荷与静载荷参数匹配6000Z轴承的承载能力，选型时不能随意混用不同规格的支撑座，避免出现承载不足或者安装尺寸不匹配的问题。在三维建模过程中，还需要注意座体上的标识刻印位置，BF12的型号标识刻印在轴承孔上方的端面上，方便装配时快速识别规格，避免与其他型号的支撑座混装，同时建模时要避免出现尖锐棱角，所有非安装边都做C0.5的倒角处理，防止安装时划伤操作人员，也减少应力集中的问题，提升座体的结构强度。
