小型船舶舵系支撑固定舵座结构

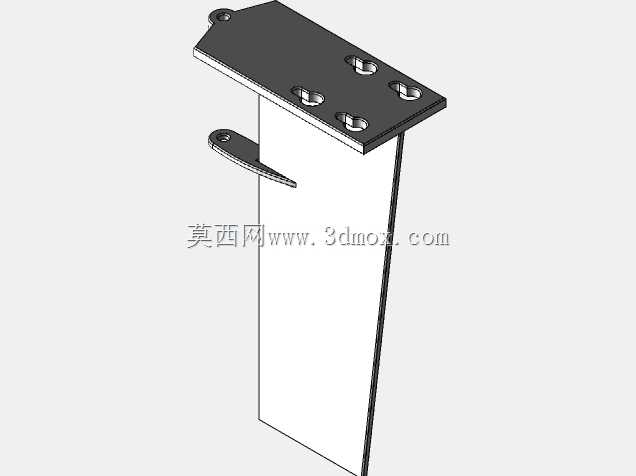

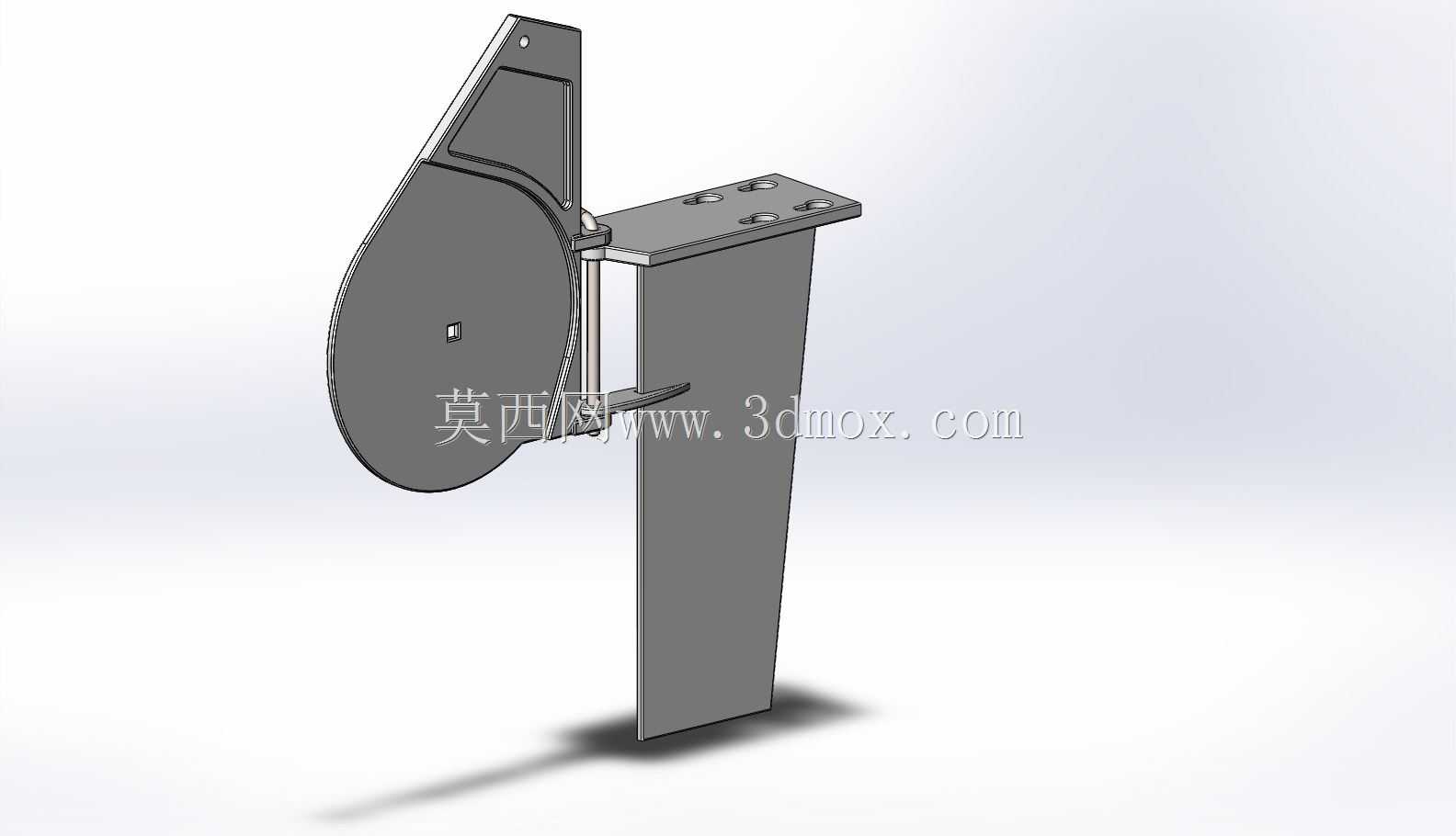

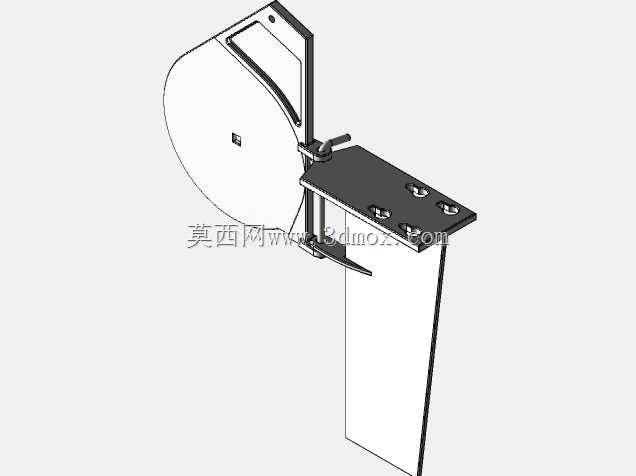

　　在小型内河作业艇、休闲帆船以及近岸垂钓艇的舵系布置中，舵座是连接船体尾部结构与活动舵叶的核心受力部件，其结构强度与安装精度直接决定船舶转向操作的可靠性，不少业余造船爱好者在自制小型船舶时，常直接选用市售铝铸舵座搭配远超设计规格的大尺寸舵叶，航行过程中受水流侧向冲击力反复作用，极易出现舵座连接臂断裂、安装位变形的问题，最终引发舵叶卡滞甚至脱落的航行风险。这款舵座结构针对原有铝铸件强度不足的问题做了针对性的结构优化，整体采用立式支撑布局，上部设置带四个螺栓孔的水平安装法兰，可直接贴合船体尾部的艉板平面，通过贯穿螺栓完成与船体结构的刚性连接，法兰面与立式支撑板之间设置三角加强筋结构，替代原有铝铸件的薄臂连接结构，大幅提升安装位的抗扭刚度，

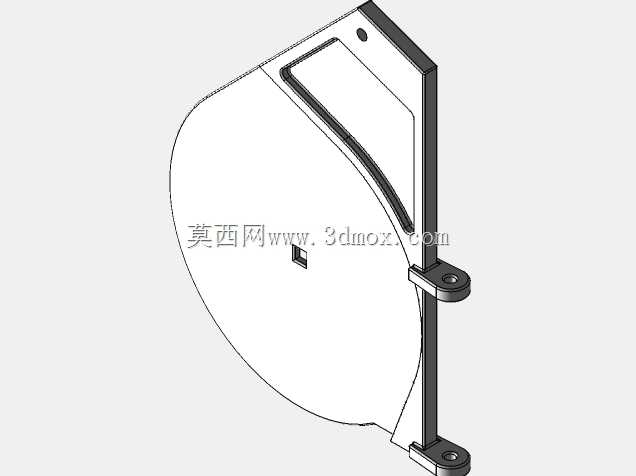

　　避免舵叶受侧向力时法兰面出现翘曲变形。下部的立式支撑板为长条形平直结构，沿船体纵向垂直布置，其下端延伸至舵叶转轴的下部支撑位，中部预留舵叶转轴的穿装空间，侧面设置圆形舵轮安装位，可直接匹配常规小型船舶的舵系传动轮盘，通过拉杆或钢索连接驾驶位的操纵舵轮，将转向操作的力矩传递至舵叶，带动舵叶绕转轴偏转实现船舶航向调整。从安装边界来看，上部安装法兰的孔位间距适配常规15-25mm厚度的玻璃钢或木质艉板，螺栓孔直径适配M8-M10规格的不锈钢连接螺栓，安装时需在法兰与艉板之间增设橡胶密封垫，避免航行时水从安装缝隙渗入船体内部；立式支撑板的厚度较原有铝铸件提升40%，材料可选用304不锈钢或6061-T6铝合金经铣削加工成型，

　　避免铸造件内部存在砂眼、缩松等缺陷带来的强度隐患。舵叶转轴的安装位设置铜套衬层，减少转轴转动时的磨损，长期使用仅需定期加注润滑脂即可维护，无需整体更换舵座。在实际航行场景中，当船舶以5-8节的航速转向时，舵叶承受的侧向水流冲击力会全部传递至舵座结构，这款优化后的舵座通过上下两处支撑点固定舵叶转轴，相比原有单悬臂式的铝铸舵座，受力路径更短，应力集中系数降低60%以上，即使搭配面积为原设计两倍的舵叶，也能在满舵操作时保持结构稳定，不会出现连接臂断裂的问题。结构设计时还充分考虑了小型船舶的安装便利性，整体零件数量少，除转轴衬套与连接螺栓外无额外零散配件，安装时无需在船体内部做复杂的加强结构，仅需保证艉板安装区域的局部强度即可完成装配，非常适合小型船舶自制、旧船舵系改造升级时选用。舵座外露的所有边缘均做了R3以上的圆角处理，避免安装与航行过程中尖锐边角划伤操作人员，也能减少水流经过时的紊流阻力，降低舵系本身带来的航行阻力损耗。
