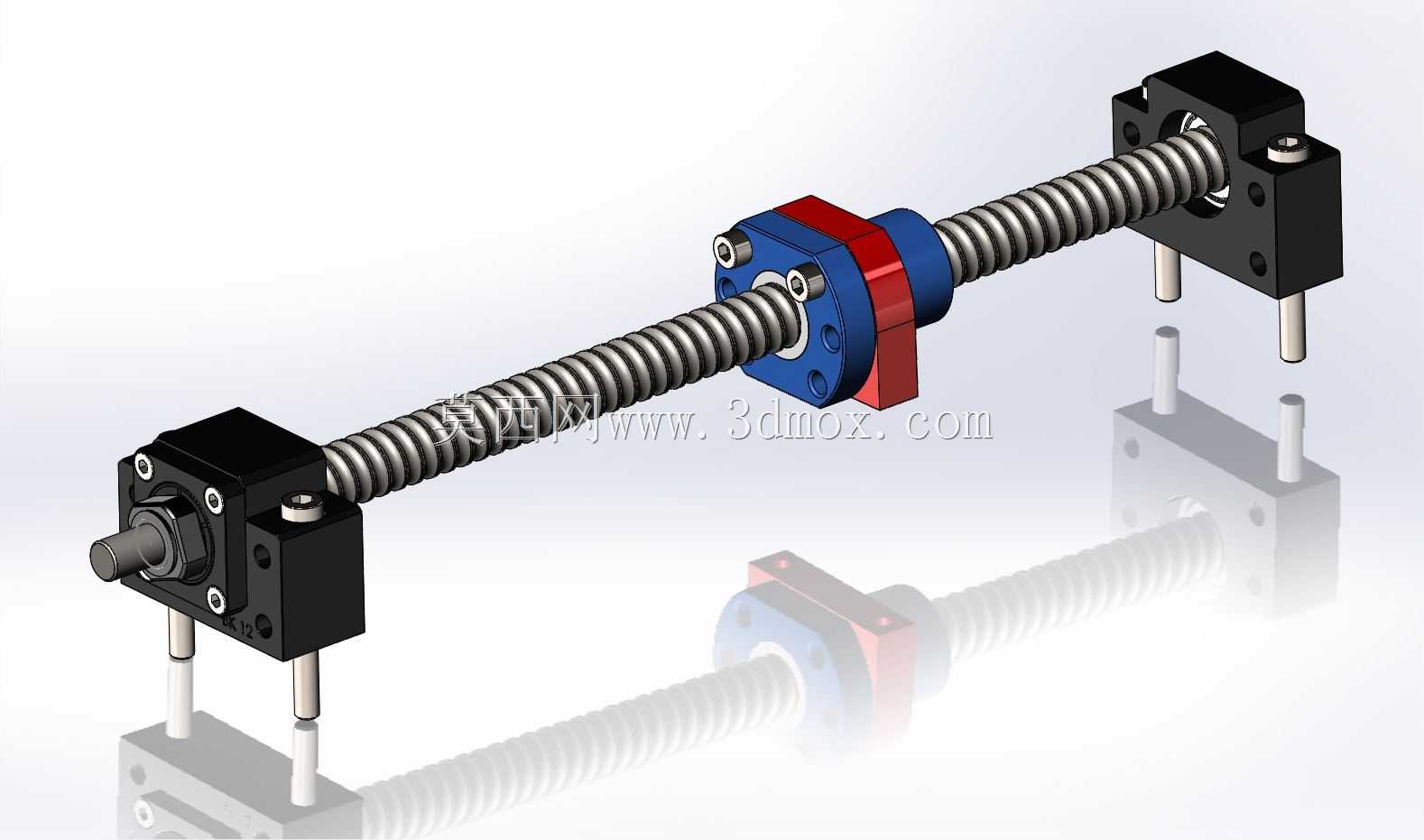

RM1605型数控设备用滚珠丝杠结构

　　在数控加工设备、精密直线运动模组的设计选型环节，滚珠丝杠是决定整机定位精度、动态响应特性的核心传动部件，这款RM1605规格的滚珠丝杠，是目前中载精密传动场景里应用覆盖面极广的标准件，从立式数控铣床的Z轴进给、小型数控车床的X向拖板传动，到自动化点胶设备、激光切割设备的直线运动轴，再到电子制造领域的插件机、贴装设备的位移驱动单元，都能见到同规格产品的实际应用。不同于普通滑动丝杠的摩擦传动形式，滚珠丝杠通过滚道内的钢珠实现滚动摩擦传动，传动效率能达到滑动丝杠的3倍以上，长时间运行下的温升控制、磨损量控制都有明显优势，尤其适合需要频繁正反转、高速往复进给的数控设备工况，不会像滑动丝杠那样在低速进给时出现爬行问题，

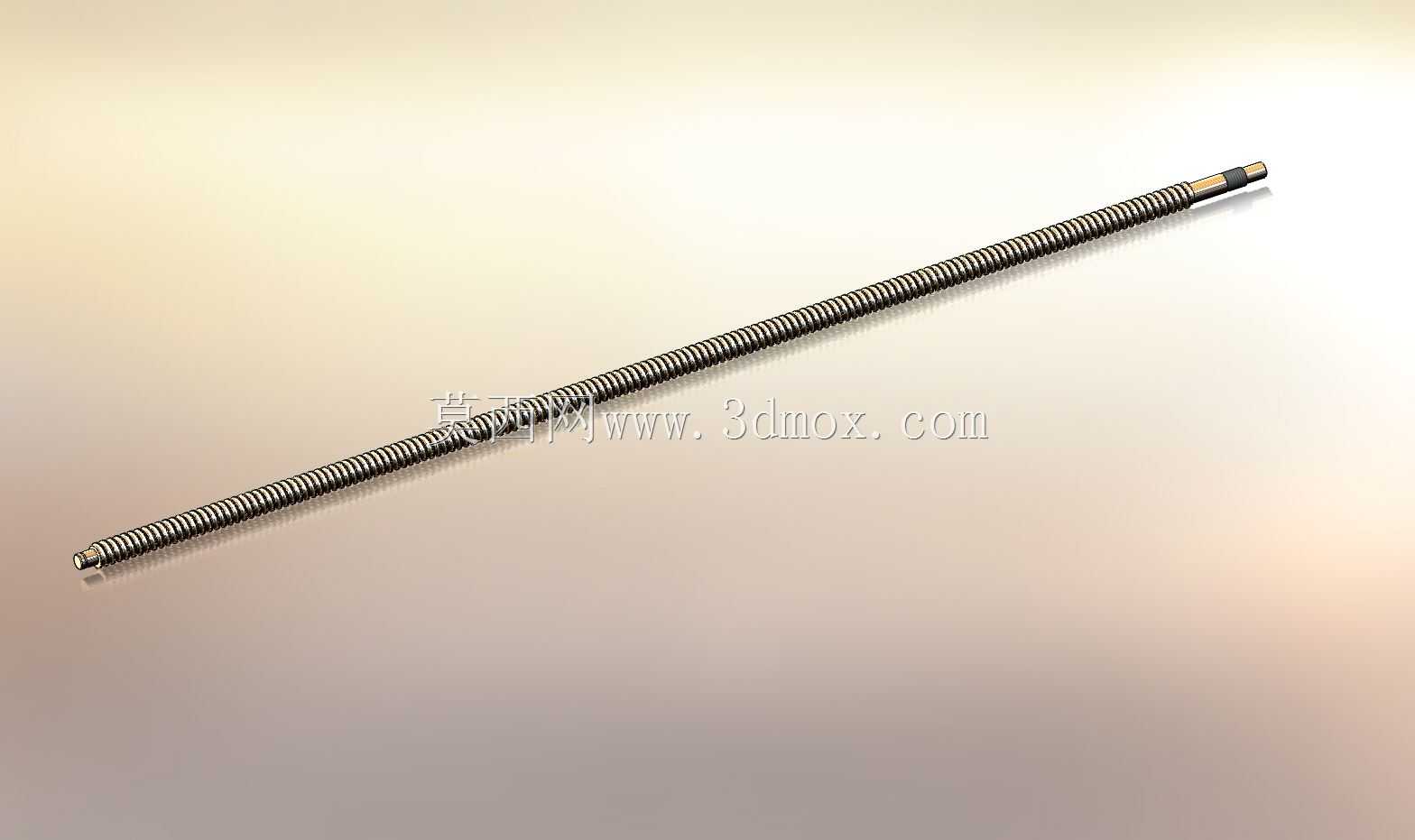

　　能稳定实现微米级的进给定位精度。从设计思路来看，这款RM1605滚珠丝杠采用公称直径16mm、导程5mm的参数匹配，这个参数组合是经过大量工程验证的黄金配比：16mm的公称直径能保证丝杠自身的抗弯刚度，在常规1米以内的安装跨距下，不需要额外增加中间支撑座就能满足径向负载要求，不会因为丝杠自重产生的挠曲变形影响传动精度；5mm的导程匹配常规200W伺服电机直连的话，电机每转一圈丝杠带动螺母前进5mm，配合伺服电机10000脉冲每转的编码器分辨率，能轻松实现0.0005mm的最小指令进给量，完全满足绝大多数数控加工、精密装配场景的精度要求。滚道型面采用哥德式圆弧设计，钢珠与滚道的接触角控制在45度，能同时承受轴向负载和一定的径向偏载，

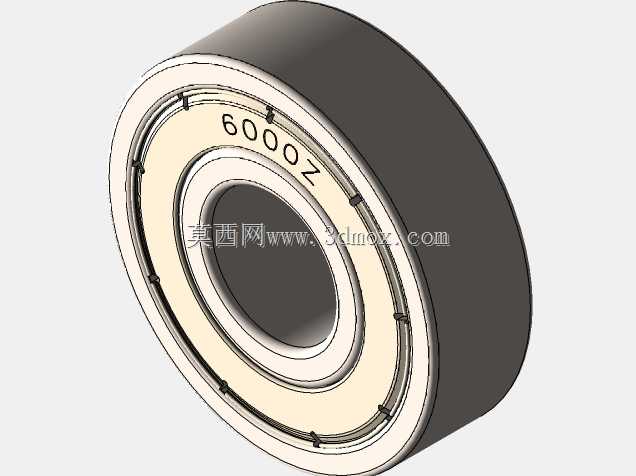

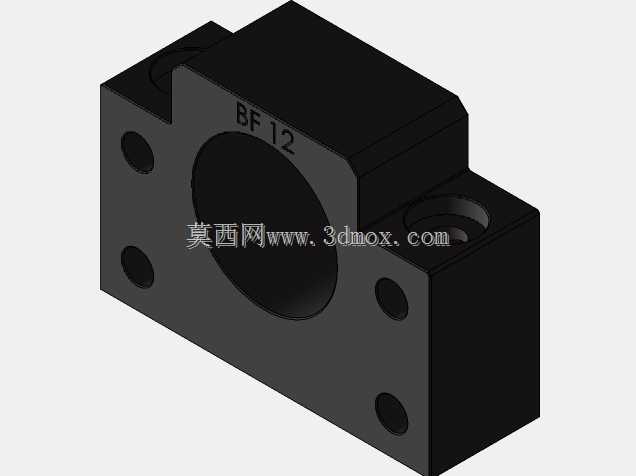

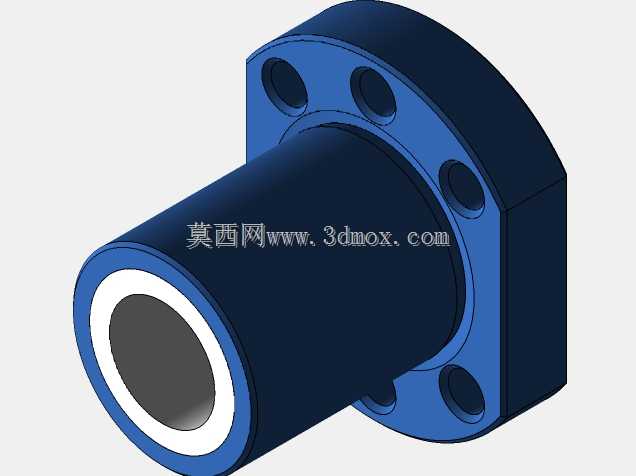

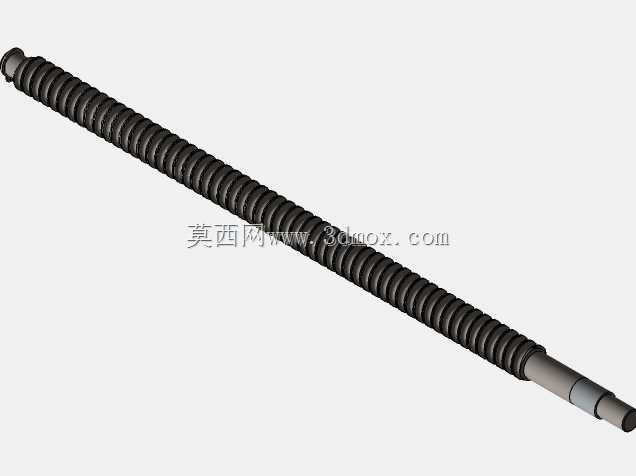

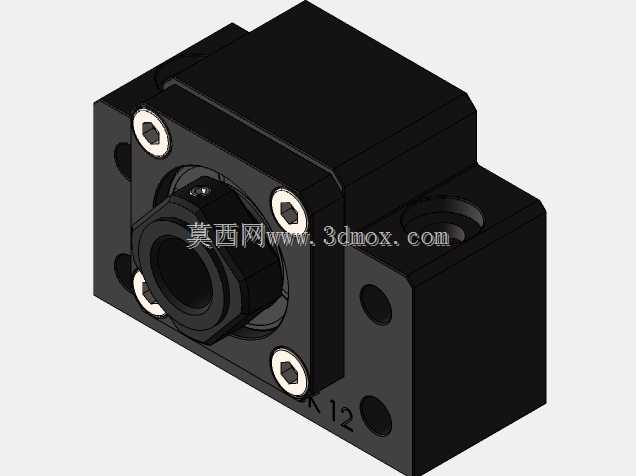

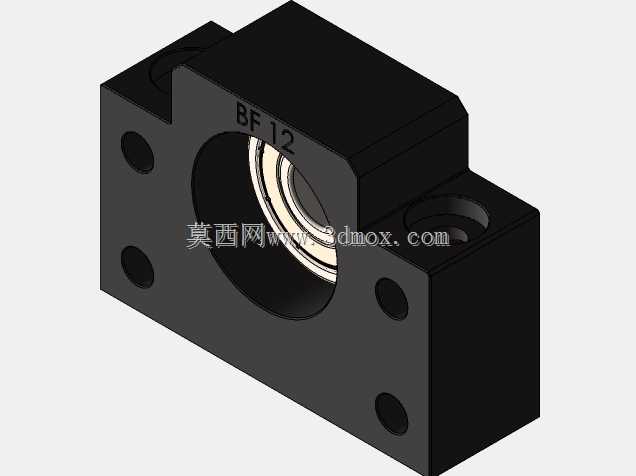

　　当设备运行中出现轻微的安装对中误差时，滚道与钢珠的接触应力不会出现陡增，能有效延长部件的使用寿命。螺母部分采用循环器式回流结构，钢珠在滚道内运行到螺母端部时，通过循环器的导向槽平滑回流到另一端滚道，这种结构相比外循环插管式的螺母，径向尺寸更紧凑，安装时不需要预留插管的避让空间，适合安装空间受限的紧凑型数控设备设计。在安装边界尺寸上，这款丝杠的轴端可以根据实际设备需求加工成标准支撑端形式：固定端通常加工成适配15度接触角配对角接触轴承的轴颈，匹配标准的BK12支撑座，支撑端加工成适配深沟球轴承的轴颈匹配BF12支撑座，轴端的键槽、卡簧槽尺寸都遵循行业通用标准，设计选型时不需要额外定制非标支撑件，能直接和市面上的标准支撑单元、螺母座、

　　联轴器匹配，大幅缩短设备的设计周期。实际应用中，这款丝杠的额定动负载能满足多数中载数控场景的需求，在额定转速范围内运行时，噪声水平能控制在65分贝以内，不会对设备的作业环境造成额外的噪声干扰。需要注意的是，安装时要保证丝杠轴线和导轨的平行度误差控制在0.02mm/1000mm以内，螺母座和设备运动拖板的连接面要保证足够的平面度，避免因为安装偏差造成丝杠额外的弯曲应力，加速滚道和钢珠的磨损。日常维护中只需要定期在螺母注油孔加注锂基润滑脂，就能保证长期运行的精度稳定性，在数控设备的进给轴设计中，选用这款规格的滚珠丝杠，既能平衡传动精度、负载能力、安装空间的需求，也能因为标准化程度高，降低后续设备维护的配件替换成本，不需要为特殊规格的部件单独开模或定制加工。
