SBR16UU开口式直线滑动轴承座结构设计

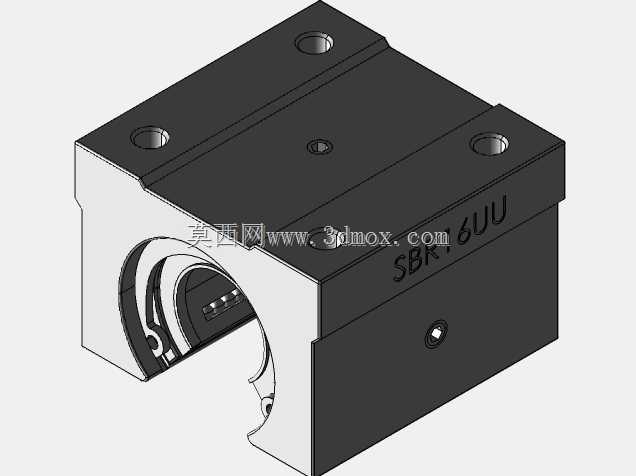

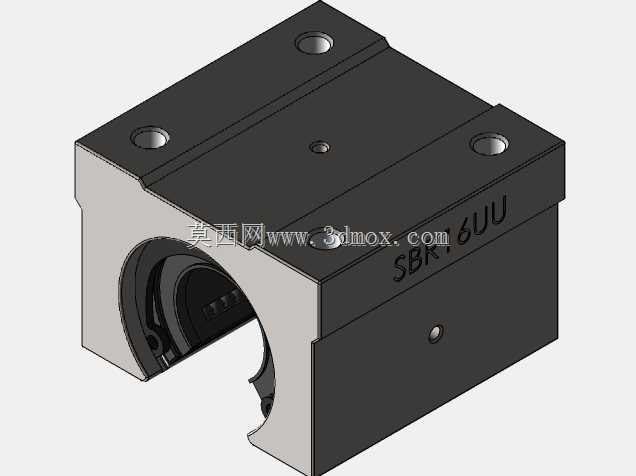

　　在自动化输送线、小型数控滑台、包装设备推料机构这类需要直线往复导向的场景里，开口式直线轴承座是非常常见的配套传动部件，SBR16UU这款轴承座专门适配直径16mm的圆柱支撑光轴，和SBR系列导轨配套使用时，能够为运动负载提供低阻力的直线滑动支撑。从实际选型使用的角度看，这款轴承座采用开口式结构设计，核心是为了适配带安装底座的SBR支撑导轨——因为支撑导轨的光轴是固定在铝制安装基座上的，轴承座的开口位置刚好可以避开基座的干涉，让轴承内圈的滑动体可以完整包覆光轴的上半圆周，同时不会和下方的支撑基座产生摩擦。

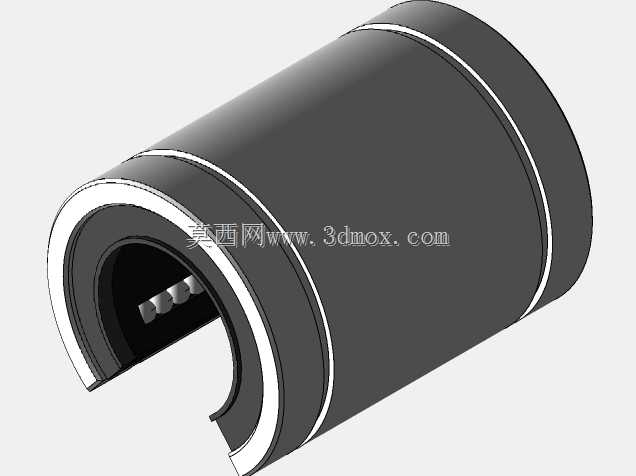

　　设计这款轴承座的时候，首先要考虑的是安装边界的匹配性：轴承座的主体采用铝合金材质加工，在保证结构刚性的前提下尽可能降低自身重量，减少运动过程中的惯性负载。主体上的安装孔采用沉头设计，四个安装孔的位置公差控制在±0.1mm范围内，保证安装时可以和运动负载的安装面精准贴合，不会出现强行锁附导致的轴承内圈变形，进而影响滑动顺畅度的问题。轴承座内部集成的是标准UU密封型直线轴承，两端的密封胶圈可以阻挡车间环境里的粉尘、切削碎屑进入轴承内部的滚道，延长滑动部件的使用寿命，在普通工况下不需要频繁加注润滑脂就能维持稳定的滑动阻力。

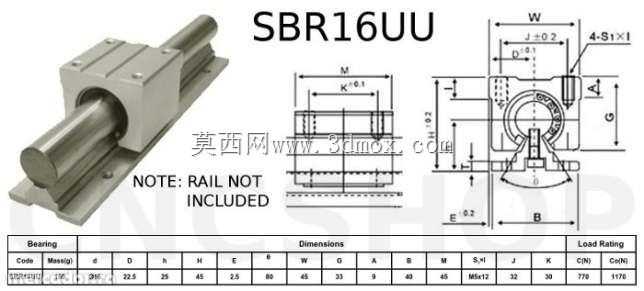

　　从尺寸边界来看，这款轴承座的总宽度、安装孔距、中心高度都严格匹配SBR16导轨的配套尺寸，中心高度的公差控制在±0.02mm，保证多轴并联使用的时候，各个轴承座的支撑平面处于同一水平面上，避免光轴出现别劲、卡滞的问题。轴承座侧面的顶丝孔用来锁紧内部的直线轴承外圈，防止轴承在往复运动过程中出现外圈跟转、轴向窜动的问题，顶丝的位置设计在轴承座的侧方，不会和上方的负载安装面产生干涉，安装调试的时候可以很方便地用内六角扳手调整锁紧力度。

　　实际应用中，这款轴承座通常成对使用，每根光轴上配置两个轴承座来支撑运动平台，能够承受一定的径向负载，对于垂直于光轴方向的倾覆力矩也有不错的抵抗能力，在低速往复运动的场景里，滑动阻力比普通的铜套滑动结构低60%以上，运动过程中的噪音也更小。需要注意的是，这款轴承座本身不包含配套的支撑导轨和光轴，选型的时候需要单独选配对应直径的SBR16导轨组件，安装时要保证两根平行光轴的平行度公差在0.1mm/m以内，否则会大幅增加滑动阻力，甚至出现运动卡滞的情况。

　　在结构细节处理上，轴承座的所有安装棱边都做了倒角处理，避免安装时划伤操作人员，也不会刮破连接的线缆或者气管。轴承座的表面做了阳极氧化处理，在普通车间环境下具备不错的防锈能力，不需要额外做表面喷涂处理，适合在洁净度要求不是特别高的通用自动化设备上使用。对于做非标设备设计的工程师来说，这款标准件的三维模型可以直接导入装配体中，不需要重新绘制外形和安装孔位，能够大幅缩短设计阶段的建模时间，同时可以直接在装配环境里做干涉检查，确认和周边部件的安装间隙是否满足要求，避免实际加工装配时出现尺寸干涉的问题。

　　从受力特性来看，这款轴承座的负载能力主要由内部的直线轴承决定，径向额定负载和动额定负载都匹配16mm光轴的承载能力，在选型计算的时候，只需要核算运动部分的总重量、往复运动的速度、加速度，就可以确认是否满足使用要求，不需要额外校核轴承座本体的结构强度，因为铝合金本体的刚性完全可以覆盖对应直线轴承的最大负载上限，正常工况下不会出现本体断裂或者变形的问题。如果是在有切削液、腐蚀性气体的场景下使用，还可以选配不锈钢材质的内部轴承，配合本体的阳极氧化层，就可以适应相对恶劣的使用环境。
