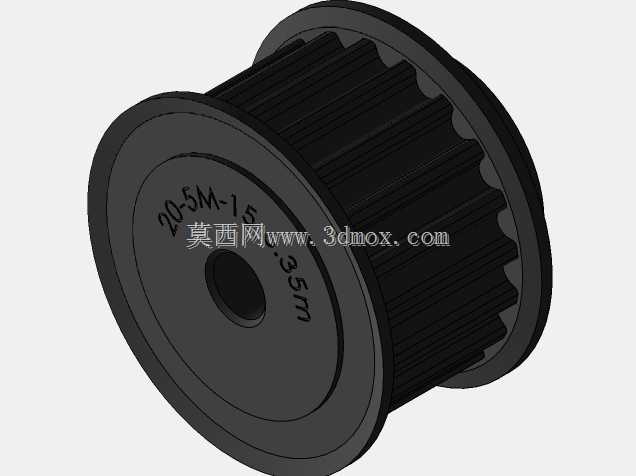

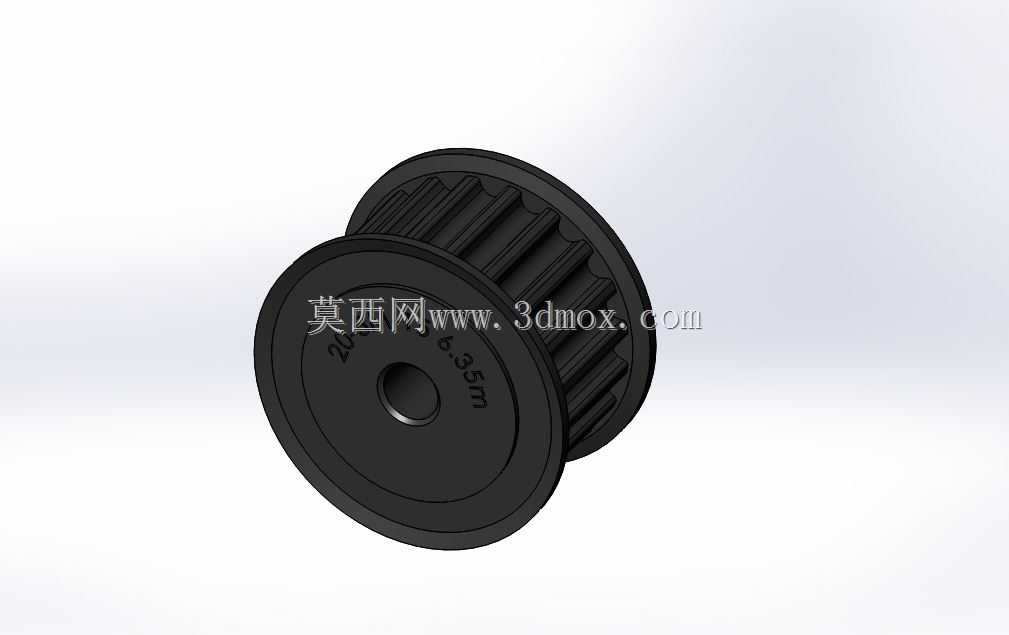

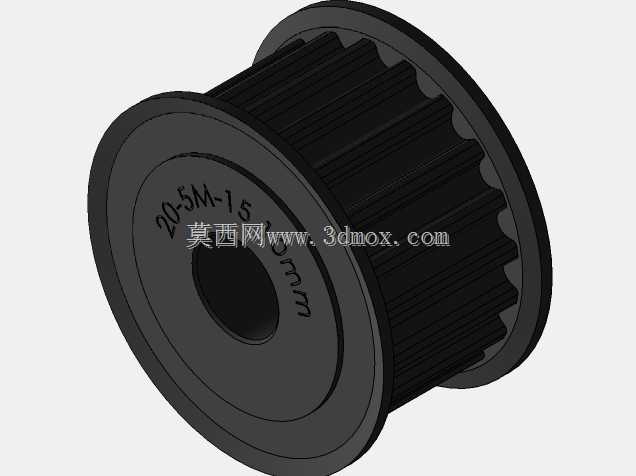

数控机床用HTD同步M5传动滑轮

项目分类:通用机械零部件 发布时间:2021-12-04 ID:423931
  • 数控机床用HTD同步M5传动滑轮
  • 数控机床用HTD同步M5传动滑轮
  • 数控机床用HTD同步M5传动滑轮
  • 数控机床用HTD同步M5传动滑轮

  在非标数控设备的进给传动改造场景里,很多小型桌面级数控机床的Z轴、X轴进给单元,会因为安装空间局促、传动比匹配需求,放弃直连丝杠的传动方案,转而采用同步带传动来实现电机与丝杠的动力传递,这类M5规格的HTD同步滑轮,就是针对这类小规格进给轴的传动需求设计的。从实际使用场景来看,这类滑轮适配的是齿距5mm的HTD圆弧齿同步带,相比梯形齿同步带,圆弧齿的齿形啮合间隙更小,传动过程中的多边形效应更弱,在数控机床的半闭环进给系统里,能有效降低传动回程误差,保证进给轴的定位精度,尤其适合行程在300mm以内的小型数控铣、数控雕刻设备的进给传动单元。

  设计这类滑轮的时候,首先要匹配的是安装边界:滑轮的内孔直接适配进给丝杠的端部轴径,采用紧定螺钉径向锁紧的固定方式,不需要额外加工键槽,对于小直径的丝杠轴来说,这种固定方式既能满足传递扭矩的需求,又不会过度削弱轴的结构强度,安装时只需要在丝杠端部加工对应规格的紧定螺钉窝坑即可,装配工序简单,适合小批量非标设备的快速装配。滑轮的轮缘两侧做了挡边结构,挡边高度高出带齿顶面1.5mm,能避免同步带在高速往复进给过程中出现跑偏、脱带的问题,毕竟数控机床的进给轴是频繁正反转的工况,带轮如果没有可靠的挡边结构,长时间运行后带体偏移会加剧带齿磨损,甚至直接脱带导致进给轴撞机。

  带轮的齿形加工严格遵循HTD齿形标准,齿槽的圆弧半径、齿顶的倒角都做了适配优化,啮合过程中带齿能顺畅滑入齿槽,不会出现卡滞、啮入冲击的问题,在1:2或者1:3的传动比匹配场景下,电机端的小带轮和丝杠端的这类从动带轮配合,能把伺服电机的高转速低扭矩输出,转化为丝杠需要的低转速大扭矩输入,同时还能通过带传动的缓冲特性,吸收伺服电机启停瞬间的冲击振动,降低丝杠传动副的磨损速度。从外形尺寸来看,这类带轮的整体宽度控制在25mm以内,带齿部分的有效宽度适配15mm宽度的同步带,轮体采用发黑处理的钢材加工,整体重量控制在200g以内,不会给丝杠端部增加过多的旋转惯量,对于小惯量伺服电机的进给系统来说,额外负载惯量控制在电机转子惯量的3倍匹配范围内,能保证伺服系统的响应速度,不会出现进给滞后、过冲的问题。

  在实际选型应用中,这类带轮的安装中心距公差可以控制在±0.2mm范围内,因为HTD同步带本身有一定的张紧调节余量,装配时只需要保证两个带轮的端面共面度误差不超过0.1mm,就能保证带体均匀受力,不会出现偏磨。很多做小型数控设备改装的从业者,在改造桌面级数控铣床的进给传动时,会优先选用这类规格的同步轮,一方面是因为它的安装尺寸紧凑,不需要对设备的原有安装板做大规模的改动,只需要加工对应位置的电机安装孔和张紧调节槽即可;另一方面是圆弧齿同步带的传动噪音远低于齿轮传动,在桌面级设备的使用场景里,能有效降低设备运行的噪音水平,改善操作环境。

  从结构细节来看,带轮的内孔和轮齿部分做了同轴度管控,同轴度误差控制在0.02mm以内,旋转过程中的径向跳动量不超过0.03mm,这样在高速旋转时不会出现额外的离心振动,保证进给运动的平稳性。轮体的齿面粗糙度控制在Ra1.6以下,能减少带齿和轮齿啮合时的摩擦损耗,延长同步带的使用寿命,正常维护工况下,配套的同步带使用寿命可以达到8000小时以上,不需要频繁更换传动件,降低设备的后期维护成本。对于需要实现紧凑空间内定比传动的小型自动化设备、桌面级数控加工设备来说,这类同步滑轮是非常适配的传动部件,既满足了传动精度的要求,又兼顾了安装便捷性和运行可靠性,不需要复杂的润滑维护结构,相比齿轮传动、链传动的方案,整体结构更简单,装配调试的难度更低。
