步进传动用绕线式顶丝锁紧联轴器结构

　　在小型数控进给、桌面级自动化滑台这类轻载精密传动场景里，步进电机输出轴和滚珠丝杠的直连结构一直是结构工程师选型时的高频考量项，这类场景不需要大扭矩冗余，也不需要极高的同轴度补偿能力，但要求结构紧凑、安装便捷、成本可控，同时能抵消安装过程中不可避免的微小同轴度偏差，避免电机轴承承受额外径向力导致寿命衰减。这次建模的绕线式顶丝锁紧联轴器，就是针对这类场景做的结构设计。从实际使用逻辑来看，这类联轴器的核心功能是传递步进电机的输出扭矩，同时通过本体的弹性变形补偿两轴之间的径向、角向以及轴向偏差，相比刚性联轴器，它不需要安装时严格保证两轴绝对同轴，能大幅降低装配环节的调校难度，尤其适合小批量设备组装、桌面型设备的生产场景，

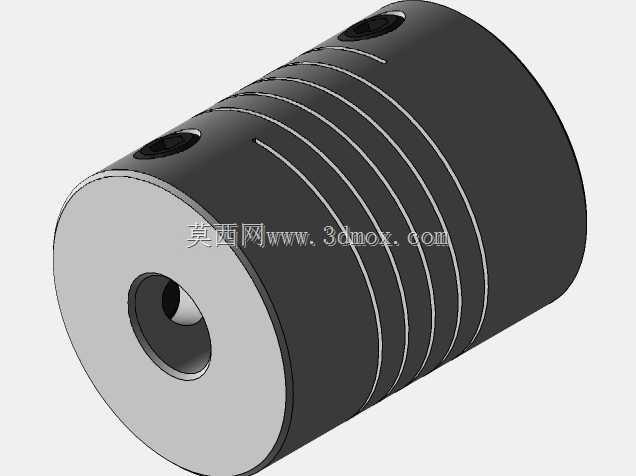

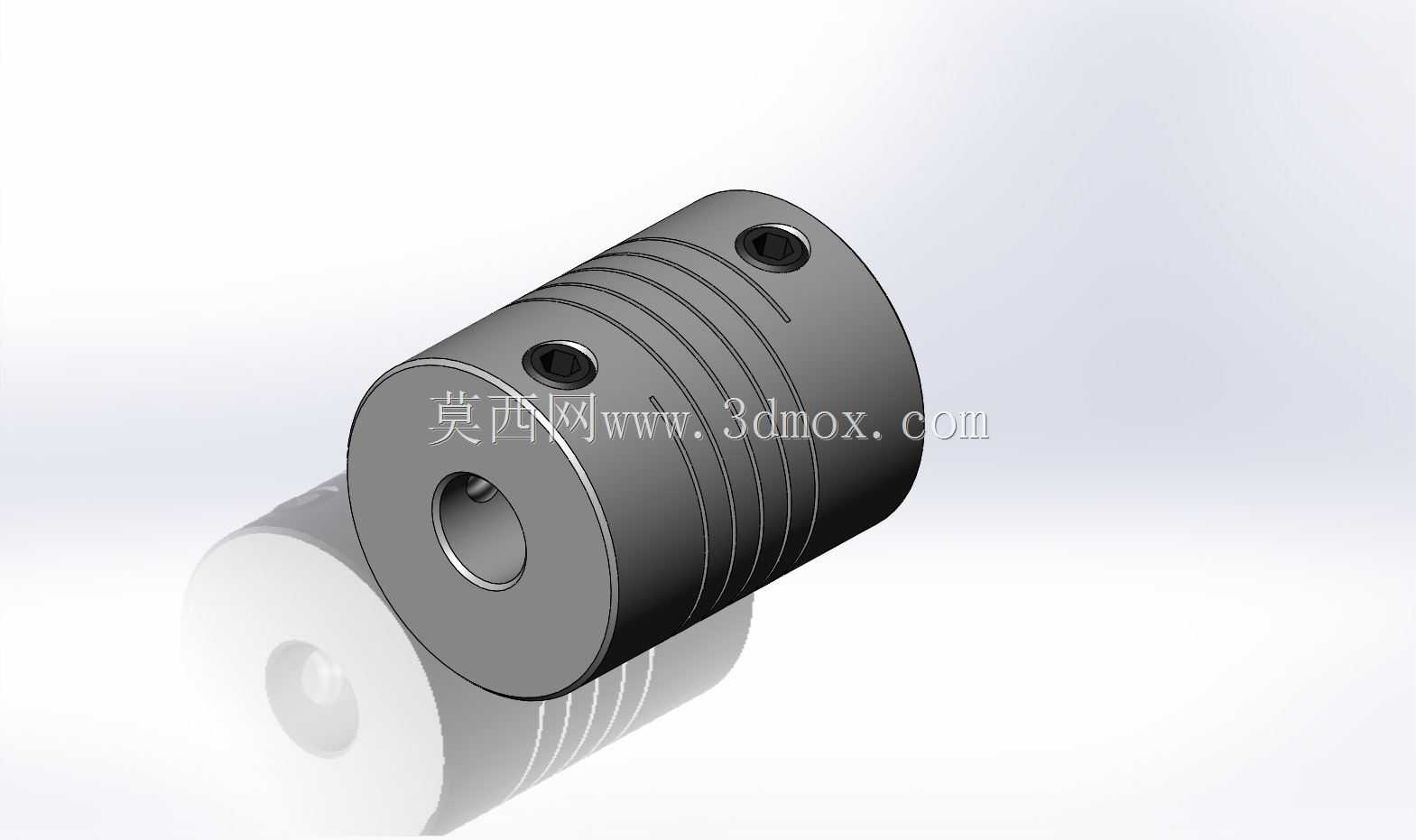

　　不需要额外的同轴度检测工装就能完成装配。设计思路上，整个联轴器采用一体式圆柱本体结构，没有拼接装配的零件，本体中段加工有连续的螺旋切槽，这些切槽形成的弹性绕线结构是补偿偏差的核心，切槽的宽度、圈数直接决定了联轴器的扭转刚度和偏差补偿能力：切槽越密、圈数越多，补偿能力越强，但扭转刚度会相应降低，针对步进电机驱动滚珠丝杠的场景，设计时平衡了两者的参数，既保证进给传动时不会因为扭转弹性变形导致丢步误差，又能覆盖常规安装时0.1-0.2mm级别的径向偏差以及1度以内的角向偏差。两端的轴孔分别对应步进电机输出轴和滚珠丝杠的轴端直径，轴孔侧壁加工有垂直的顶丝螺纹孔，装配时将两轴插入对应轴孔到位后，拧紧内六角顶丝即可完成锁紧，

　　不需要额外的键连接或者胀紧结构，安装效率很高，适合小空间内的快速装配。从外形尺寸和安装边界来看，整个联轴器为等直径圆柱结构，外径尺寸适配42、57系列常规步进电机的安装法兰尺寸，不会超出电机端面的安装边界，轴向长度控制在合理范围，不会额外增加进给轴的轴向安装尺寸，能有效压缩整个滑台模组的轴向长度，适合紧凑空间内的布局。顶丝的位置设计在靠近轴孔端面的位置，装配时可以从电机和丝杠的端面间隙直接伸入内六角扳手操作，不需要额外预留侧面的操作空间，进一步降低了对安装空间的要求。实际使用中，这类联轴器的适用场景覆盖了小型数控雕刻机进给轴、3D打印机运动轴、桌面点胶机传动模组、小型检测设备的滑台驱动等多个轻载精密传动场景，

　　它的一体式结构没有易损的拼接部件，长期运行下的可靠性比拼接式的弹性联轴器更高，同时自身的转动惯量很低，不会给步进电机带来额外的启动负载，能保证步进电机的启停响应速度，避免因为联轴器惯量过大导致的高速启停失步问题。建模过程中，对螺旋切槽的收尾位置做了圆角过渡处理，避免切槽端部出现应力集中，在频繁正反转的传动场景下，能有效降低切槽端部开裂的风险，延长零件的使用寿命；顶丝螺纹孔的底部做了平端处理，和轴端的顶丝平面配合，锁紧后不会出现轴面压痕过深导致后续拆卸困难的问题，同时保证锁紧后的扭矩传递可靠性，不会因为正反转冲击出现顶丝松动、轴和联轴器相对滑动的问题。需要注意的是，这类联轴器仅适用于轻载传动场景，不能用于大扭矩的重载传动，比如铣床主轴、大型输送线的传动连接，它的扭矩传递上限受顶丝锁紧力和本体弹性结构的强度限制，选型时需要匹配对应电机的输出扭矩，预留1.5倍以上的安全系数即可满足常规使用需求。在装配调校时，虽然联轴器具备偏差补偿能力，但还是要尽量保证两轴的同轴度在补偿范围以内，避免长期大偏差运行导致弹性切槽部位出现金属疲劳，提前失效。
