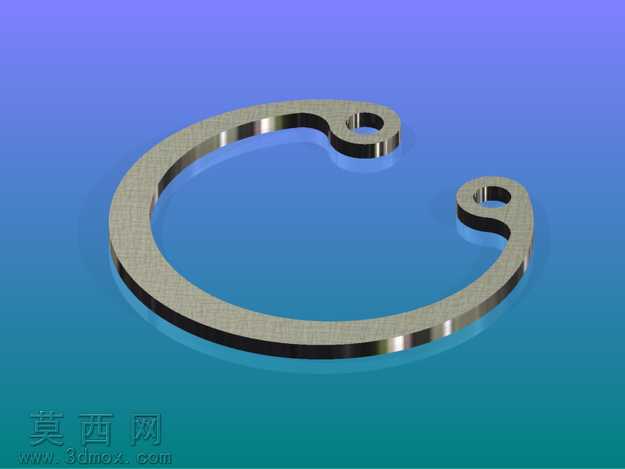

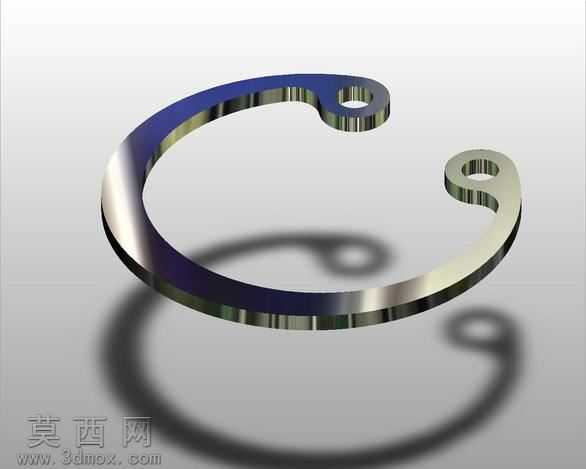

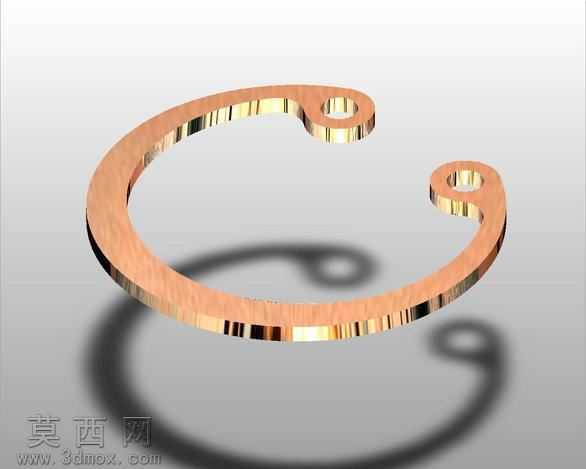

符合DIN472标准的22x1孔用弹性挡圈

本模型为符合DIN472标准的22x1规格孔用弹性挡圈，建模过程严格遵循德标尺寸规范，首先在三维建模环境中绘制挡圈的环形主体轮廓，精准控制开口处的两个安装耳孔的中心距、孔径与环体的内外径尺寸，确保环体厚度为1mm、适配安装孔直径为22mm的标准要求。建模时采用拉伸凸台命令生成基础环体，对环体的内外边缘做微小倒角处理，还原实际挡圈的工艺细节，避免锐边在装配时刮伤安装孔壁；两个安装耳处的通孔采用完全贯穿的切除拉伸命令生成，孔位与耳片的圆弧过渡完全匹配标准件的实际形态，保证卡簧钳能够顺利插入孔中完成挡圈的撑开与装配操作。材质设置上选用常用的65Mn弹簧钢材质参数，赋予模型哑光金属质感，渲染时采用柔和的环境光搭配定向补光，清晰展现环体的厚度层次与耳片的结构细节，避免阴影遮挡关键的尺寸特征。该挡圈属于孔用限位紧固件，设计思路围绕标准化、装配适配性展开，建模全程参考DIN472标准的尺寸公差要求，对环体的开口间隙做了精准还原，确保挡圈装入对应孔径的卡槽后，能够依靠自身弹性张力卡紧在卡槽内，对孔内安装的轴承、轴套等零件起到轴向限位作用，防止零件在运行过程中发生轴向窜动。模型结构简洁规整，无多余特征，所有圆弧过渡、边角处理均贴合实际冲压成型的挡圈产品形态，既可以作为机械设计装配中的标准件调用，也可用于挡圈类零件的结构演示、工艺教学场景，能够适配多数三维机械设计软件的装配环境，导入后可直接用于装配体的限位结构搭建，无需额外调整尺寸参数。
