适配幕墙安装的太阳能电池组件结构设计

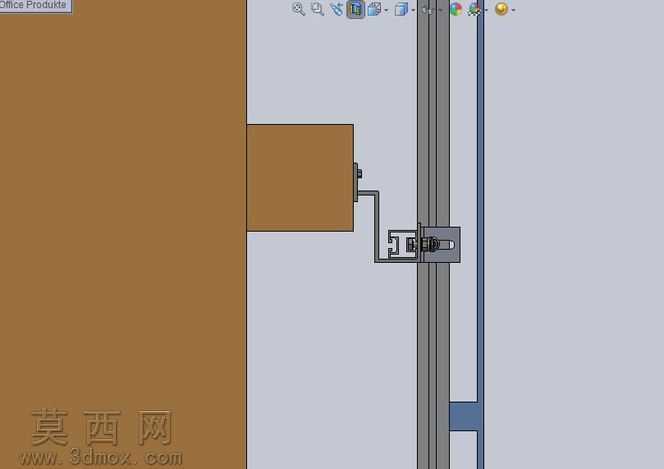

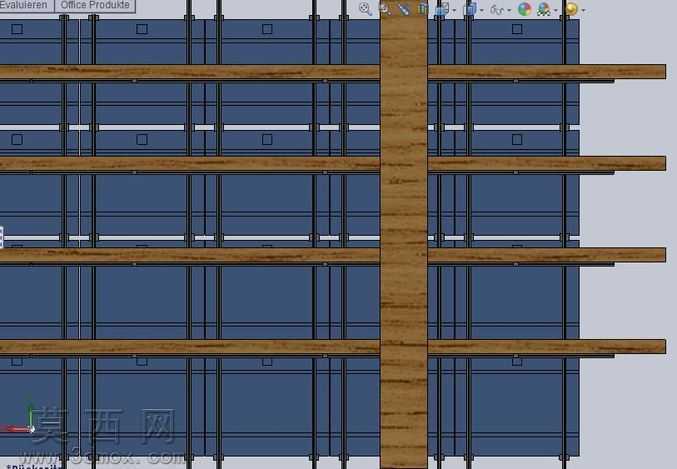

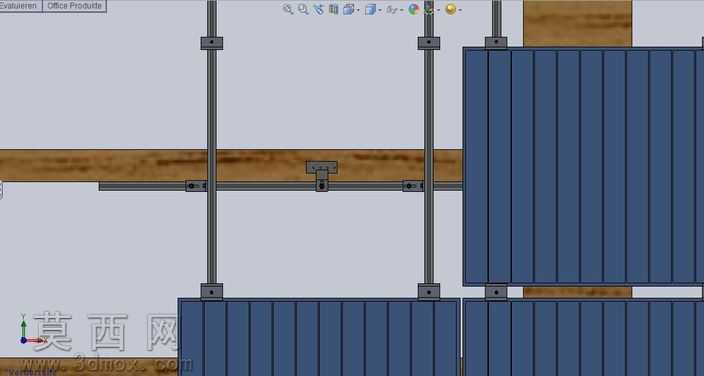

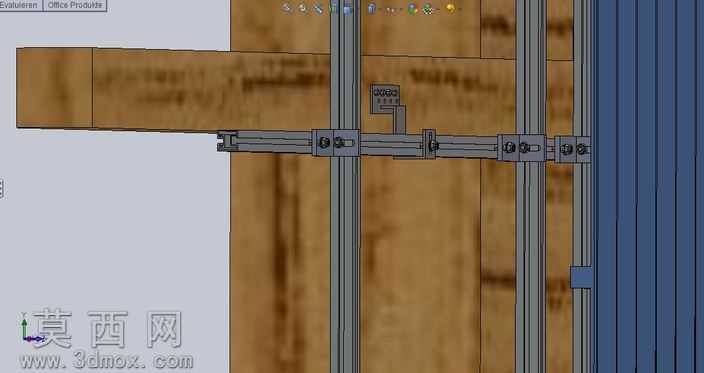

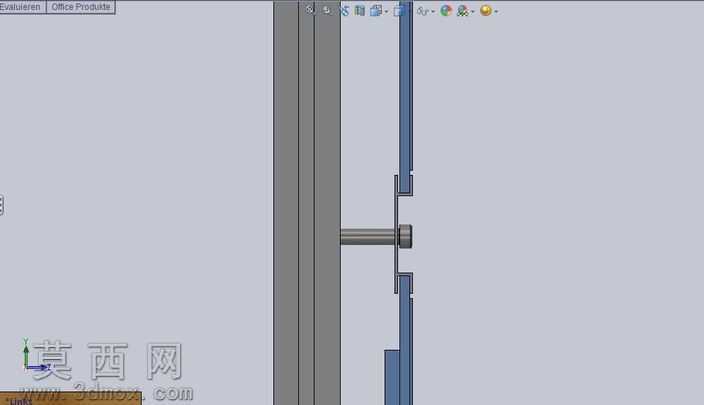

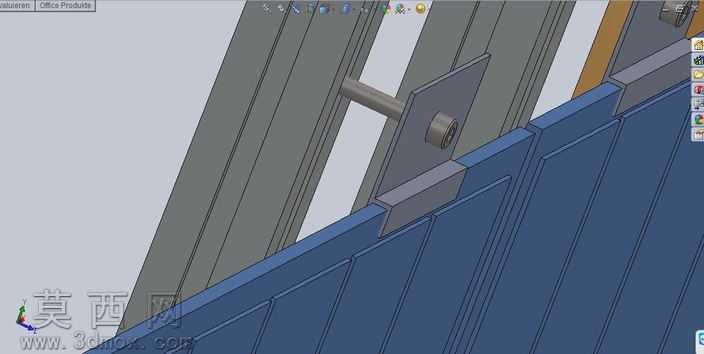

本作品为适配建筑幕墙外立面安装的太阳能电池组件固定结构三维模型，建模过程采用SolidWorks完成全参数化特征构建，从安装基准面的定位开始，先完成建筑幕墙竖龙骨、横龙骨的基础型材建模，还原幕墙常用铝合金型材的截面特征，保证安装基座的匹配度符合实际幕墙施工的尺寸规范。在材质渲染环节，对幕墙结构部分赋予哑光棕褐色外墙饰面层材质、银灰色阳极氧化铝型材材质，对固定夹钳组件赋予不锈钢金属材质并添加细微拉丝纹理，对太阳能电池组件边框赋予氧化黑铝合金材质，对电池片区域赋予深蓝色光伏玻璃带减反射膜的半通透材质，通过光影渲染还原组件安装在建筑外立面上的真实视觉效果，清晰区分不同构件的材质属性与功能边界。结构设计上，采用夹钳式无穿孔固定方案，避免对幕墙面板造成钻孔破坏，夹钳组件通过锁紧螺栓实现与幕墙竖龙骨的抱紧固定，连接支架通过L型转接件与太阳能电池组件的边框预留安装孔位连接，转接处设置长条形调节孔位，可适配安装过程中的尺寸公差，同时预留线缆走线槽位，将组件的输出线缆沿幕墙龙骨侧边隐藏布置，兼顾安装牢固度与外立面的整洁美观。设计思路围绕建筑光伏一体化的实际需求展开，针对既有幕墙改造加装光伏组件的场景，无需破坏原有幕墙的防水与结构完整性，所有固定构件均采用标准化模块化设计，可根据不同规格的太阳能电池组件调整夹钳间距与支架长度，安装操作无需复杂专用工具，锁紧结构具备防松脱设计，可适应户外高空的风载、温度变化带来的结构形变，组件与幕墙墙面之间预留足够的通风间隙，避免光伏组件工作散热不畅导致发电效率下降，整体结构兼顾安装便捷性、结构可靠性与外立面视觉协调性，可直接用于幕墙光伏加装项目的结构示意、安装交底与方案展示。
