电动自行车200A直流电源断电开关结构设计

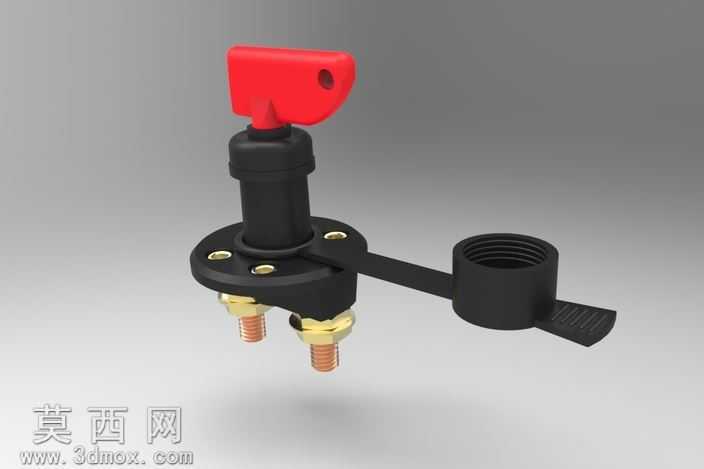

本模型为电动自行车配套的200A大电流直流电源开关，采用SolidWorks进行全参数化三维建模，建模过程严格遵循低压电器的设计规范，完整还原了产品的全部装配结构与细节特征。模型整体采用自上而下的装配设计思路，首先确定开关的额定通断电流对应的接线柱规格、操作手柄的操作力矩、绝缘基座的爬电距离等核心参数，再逐一拆分各个零部件进行独立建模。模型包含红色操作手柄、黑色绝缘转轴、法兰式安装基座、两个铜质接线端子、一体式防护盖五个核心部件，其中操作手柄采用带定位孔的翘板式造型，建模时通过拉伸凸台、切除拉伸、圆角命令完成外形构建，表面做哑光红色塑料质感的材质赋予，还原真实产品的防滑操作触感；绝缘转轴与安装基座采用高强度绝缘工程塑料材质，建模时重点还原基座上的两个安装固定孔、接线端子的嵌装定位槽，以及与防护盖连接的一体化柔性连接带，柔性连接带部分通过薄壁特征与扫掠命令完成，还原塑料铰链的弯折形态；两个铜质接线端子采用镀锡铜材质，建模时还原了下端的外螺纹接线柱、上端的接线压紧面，以及与基座嵌装的定位凸台结构，金属材质赋予时调整了金属粗糙度与反射参数，还原铜件的金属光泽；侧边的防护盖采用内螺纹结构，建模时通过螺旋线与扫掠切除完成内螺纹特征，用于非接线状态下对接线部位的防尘防护。渲染阶段采用工作室环境光，搭配浅灰色背景，通过调整光源角度突出各个部件的材质差异与结构层次，清晰展现开关的装配关系与操作形态。该开关主要用于电动自行车的电池回路通断控制，可实现大电流工况下的快速断电操作，建模过程中所有配合关系均按照实际装配要求设置，包含转动配合、螺纹配合、过盈嵌装配合等，可直接用于装配验证、工程图导出以及3D打印样件验证，结构设计充分考虑了户外使用的防尘、绝缘、大电流载流需求，安装法兰的孔位尺寸符合电动车通用改装的安装标准，操作手柄的尺寸符合人体工学操作要求，转动阻尼结构的预留设计也在模型中有所体现，能够真实反映产品的实际使用状态。
