9英寸圆形LED雾灯远光灯组合车灯结构

　　这款9英寸规格的圆形LED组合车灯，核心定位是重载越野车辆、工程作业车辆的外置辅助照明部件，在非铺装路面穿越、野外工程作业、夜间应急救援这类常规原厂车灯照度不足的场景下，能够提供远超普通车载灯具的照明覆盖范围与光线穿透力。从实际使用场景来看，这类灯具常被安装在越野车前保险杠、车顶行李架、工程机械设备的驾驶室顶部、农用机械的前部机架位置，应对雨雾天气下的低能见度通行需求，以及无公共照明区域的长距离远光照明需求，区别于普通乘用车的原厂集成式车灯，这类独立式辅助灯的安装位置更灵活，可根据实际作业场景调整照射角度，避免原厂车灯受车身安装位置限制带来的照明盲区。

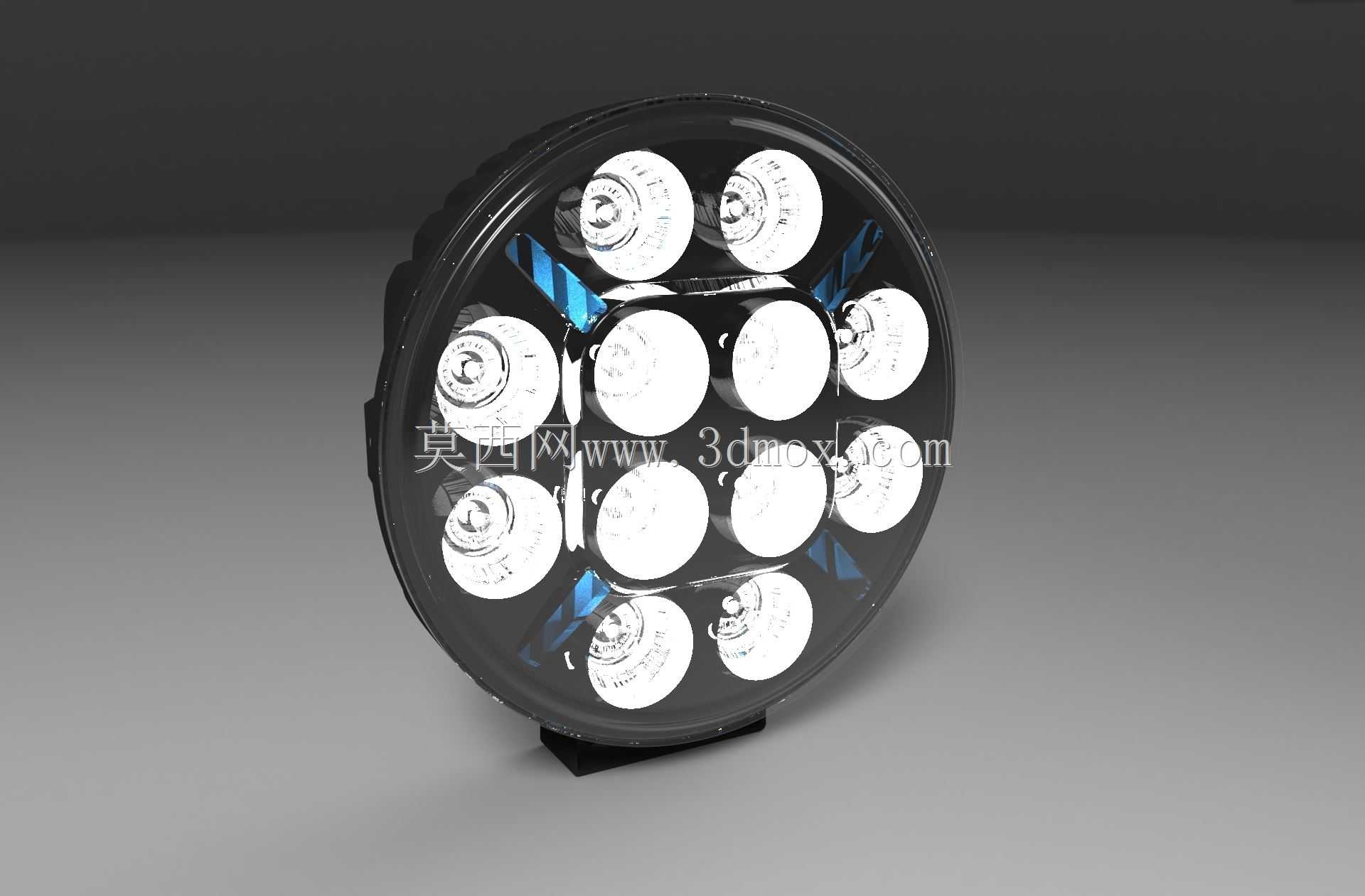

　　从功能特性上看，这款灯具整合了雾灯与远光灯两类照明功能，灯珠排布采用中心密集、外圈环绕的布局，中心区域的灯珠负责聚光远射，能够形成射程更远的集中光束，满足长距离路面预判需求，外圈排布的灯珠则负责大角度泛光，覆盖车辆前部两侧的近距区域，减少弯道、窄路作业时的侧面视野盲区。灯体内部设置了多组散热鳍片结构，配合灯壳背部的导热设计，能够在LED灯珠长时间满功率工作时快速导出热量，避免灯珠光衰过快或者驱动电路过热损坏，适配野外长时间连续作业的使用需求。灯壳外圈采用高强度密封结构，接缝处做了防水抗震处理，能够承受高压水枪冲洗、非铺装路面行驶带来的持续震动，以及-40℃到80℃的极端环境温度变化，不会因为户外复杂工况出现进水起雾、结构松动的问题。

　　在设计思路上，这款车灯优先考虑了户外工况的耐用性优先原则，没有采用过多花哨的外观装饰件，整体为正圆形扁平结构，灯面采用高透钢化玻璃，抗冲击能力强，能够抵御行驶中飞溅的碎石撞击。灯珠的排布经过光学模拟优化，远光模式下的光束中心照度均匀，不会出现局部过亮导致的对向驾驶员眩目问题，雾灯模式下的光线色温偏低，穿透雨雾、扬尘的能力更强，不会在雾气中形成明显的光幕反射影响驾驶视线。灯具的底部设置了一体式安装支架，支架带有角度调节齿盘，锁紧后能够固定照射角度，不会因为车辆行驶震动出现角度偏移。

　　从外形尺寸与安装边界来看，这款灯具的外径为222mm，整体厚度控制在合理范围内，安装时需要在安装面预留至少直径230mm的圆形安装空间，避免与周边的车身覆盖件、管线产生干涉。底部安装支架的固定孔位采用通用化间距设计，适配市面上多数主流的车载灯架、保险杠改装位的安装孔距，不需要额外打孔改制即可完成安装。接线部分采用防水快插接头，正负极标识清晰，适配12V与24V的车载供电系统，能够直接对接多数越野车、工程车辆、农用机械的供电线路，不需要额外加装电压转换模块。灯具的整体重量控制得当，安装后不会给安装支架带来过大的静载荷，即使在车辆持续颠簸的工况下，支架的疲劳强度也能满足长期使用要求。

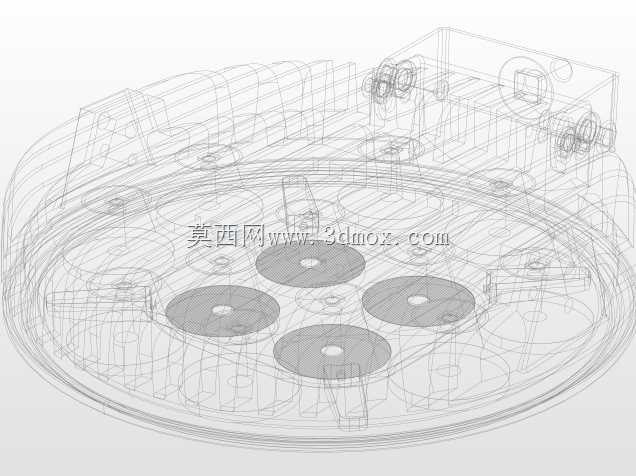

　　在结构细节处理上，灯体的外壳采用压铸铝合金材质，表面做了黑色硬质氧化处理，既提升了外壳的耐腐蚀性能，也能辅助提升整体散热效率。灯珠与底座之间涂有均匀的导热硅脂，确保热量能够快速传递到外壳散热结构上，避免局部热量堆积。灯面与外壳之间的密封胶圈采用耐老化橡胶材质，长期暴露在紫外线、雨水环境下也不会出现硬化开裂的问题，保证灯具整体的密封等级满足户外使用要求。灯具的背部设计有隐藏式的散热通风结构，平衡灯体内外气压差，避免长时间工作后灯体内部因为冷热变化形成负压吸入水汽，从结构上杜绝了灯面起雾的常见问题。
