小型通用动力机组配套空气滤清器结构

　　在小型通用内燃动力机组的运维与配套设计场景中，进气系统的过滤效能直接决定了缸体、活塞环等核心摩擦副的使用寿命，这类适配11-13马力级别克隆电机、GX390/340系列机型的空气过滤器，是户外作业动力设备不可或缺的进气防护部件。从实际应用场景来看，这类过滤器多配套在小型发电机组、便携工程机械、园林植保机械、小型农用作业设备上，这类设备往往作业环境粉尘浓度高，部分场景还会伴随草屑、泥沙、轻质浮尘的吸入风险，一旦过滤失效，硬质颗粒进入气缸会在极短时间内造成缸壁拉伤、活塞环卡滞，直接导致动力输出下降、机油消耗异常，严重时甚至会出现拉缸抱瓦的不可逆故障。

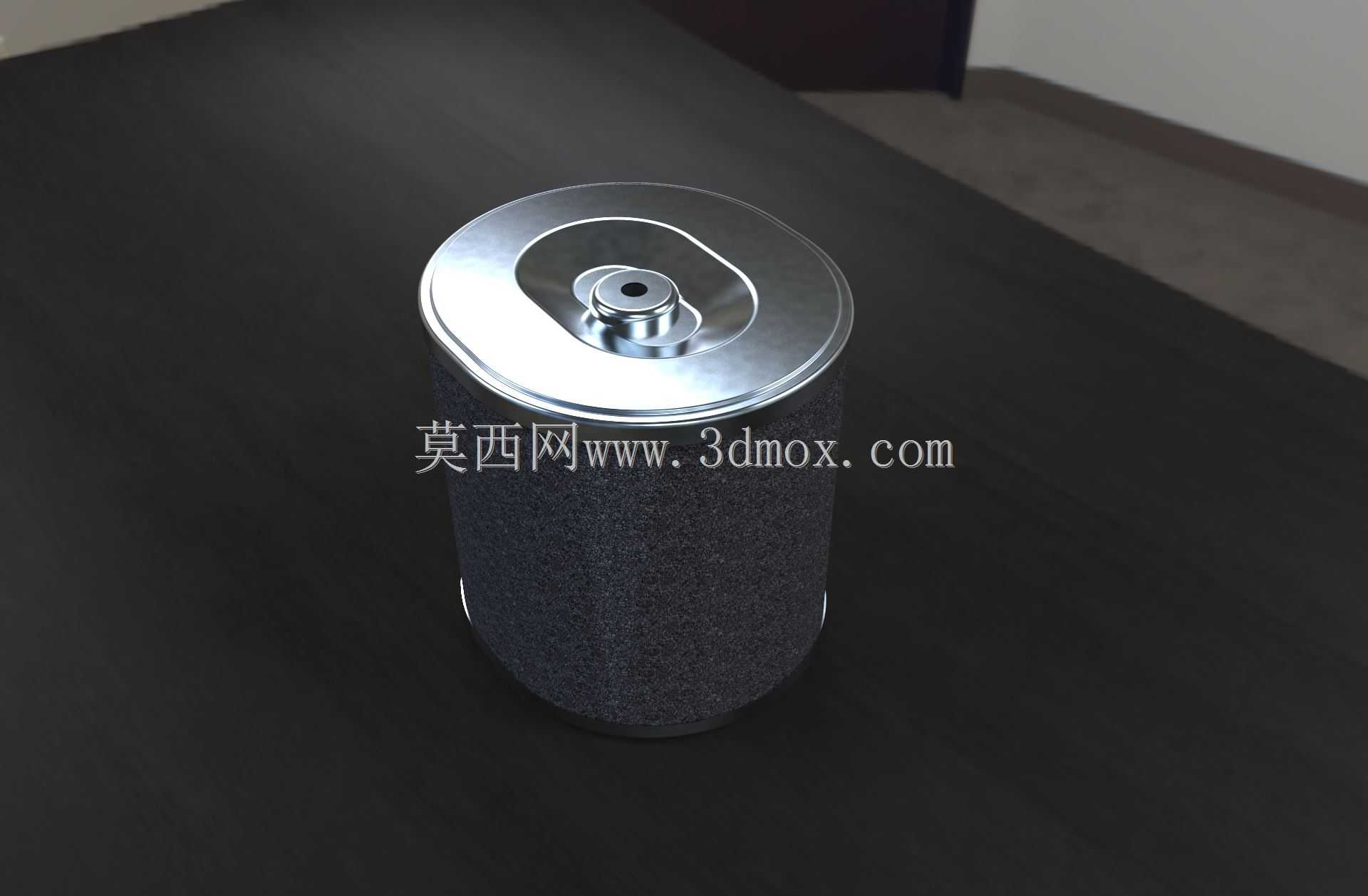

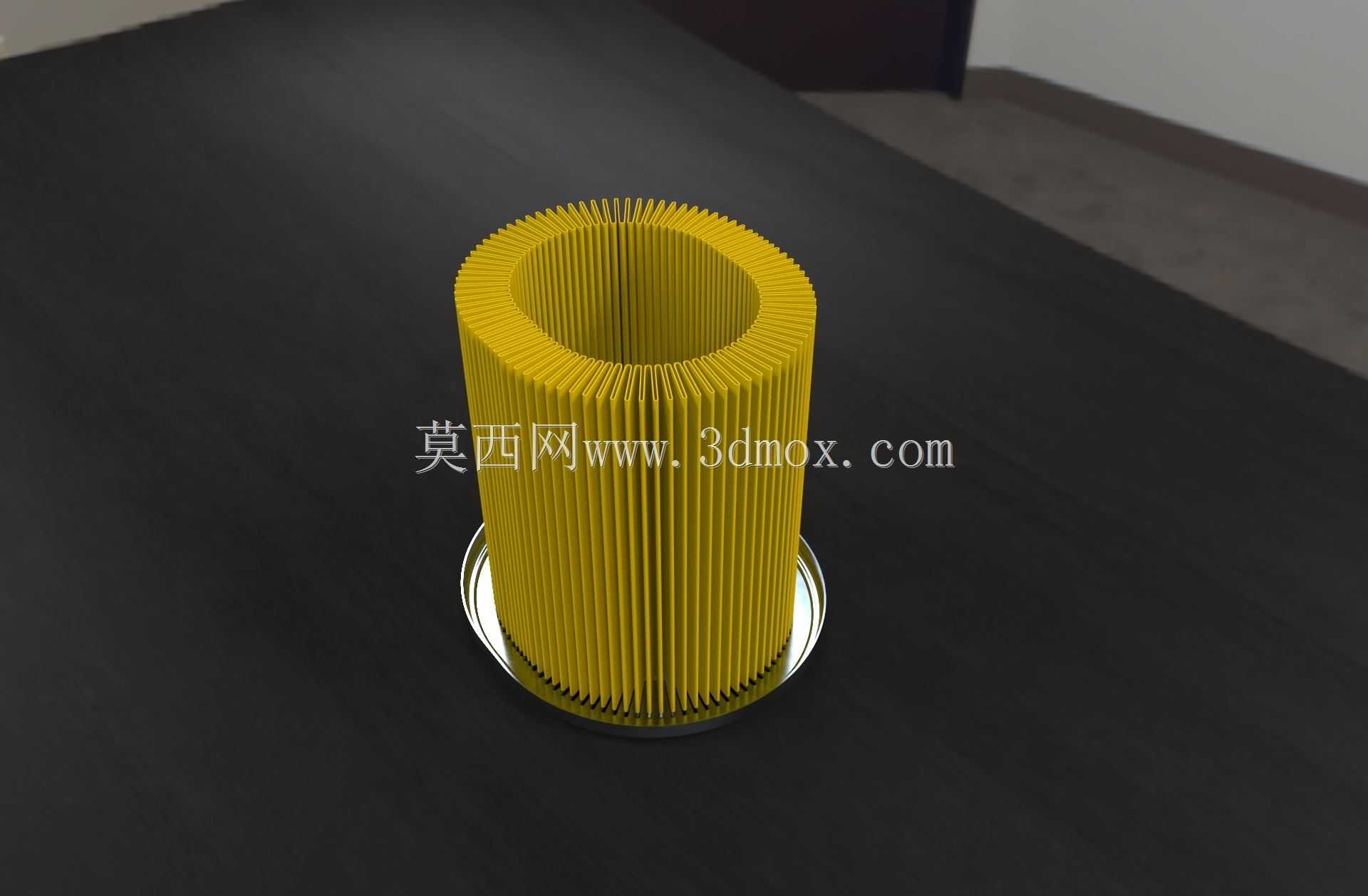

　　从产品功能特性来看，该过滤器采用两级过滤的结构逻辑，外层为褶皱式纤维滤材，主要拦截大粒径的沙尘、草屑等杂质，内层的密封端盖采用金属冲压成型结构，中心设置的定位安装柱与机组进气喉口精准配合，避免未经过滤的空气从装配缝隙短路进入进气道。滤材的褶皱排布经过折距优化，在有限的圆柱型安装空间内最大化拓展了有效过滤面积，既保证了足够的容尘量，延长维护保养周期，又不会因为滤材过密导致进气阻力过大，影响动力的充气效率，保证机组在全负载工况下的进气量需求。

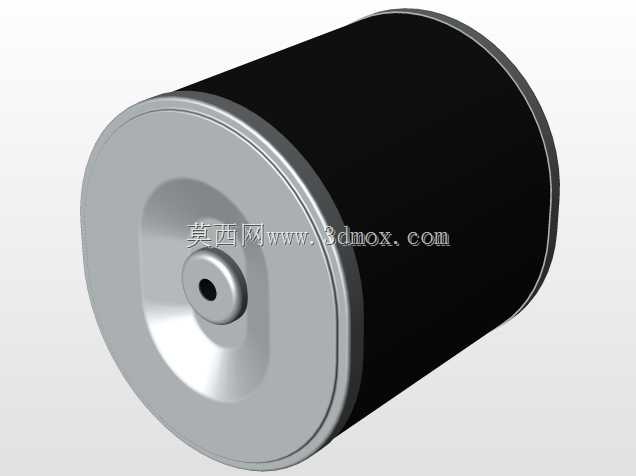

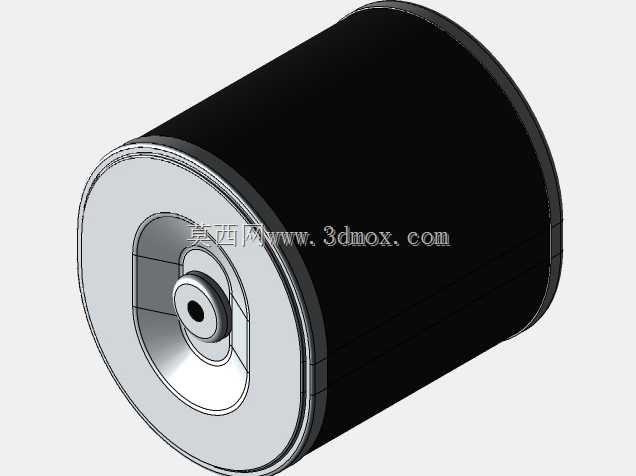

　　在设计思路上，这款过滤器充分考虑了小型通用动力设备的安装空间限制，整体采用圆柱型立式布局，顶部的金属端盖做了卷边包边处理，既可以压紧固定外层滤材，避免滤材在进气负压作用下出现变形移位，同时卷边结构也能在日常拆装维护时避免锐边划伤操作人员。顶部中心的异形定位接口不是规则的圆形结构，而是做了偏心定位设计，能从结构上避免安装时出现错位，保证密封胶圈的压缩量均匀，杜绝装配不到位导致的漏气问题。底部的密封端同样设置了环形定位槽，安装时可以直接卡入机组进气座的定位凸台，配合橡胶密封垫实现端面密封，不需要额外打胶密封，日常维护拆卸清理后复装也能保证密封可靠性。

　　从安装边界与尺寸适配来看，这款过滤器的整体外径、总高度完全匹配GX390/340系列以及同功率段克隆电机的原装安装位，不需要对机组的进气支架、固定卡箍做任何改装即可直接替换安装。顶部接口的通径与原机进气喉口完全一致，不会出现通径不匹配导致的进气涡流、阻力上升问题。滤材的容尘量设计对应这类小型动力设备50-80小时的常规户外作业维护周期，在普通扬尘环境下可以通过压缩空气从内向外反吹清理后重复使用，在高粉尘的沙场、矿山周边作业场景下则需要缩短检查周期，及时清理或更换滤芯，避免滤材堵塞导致进气不足、动力冒烟、油耗上升等问题。

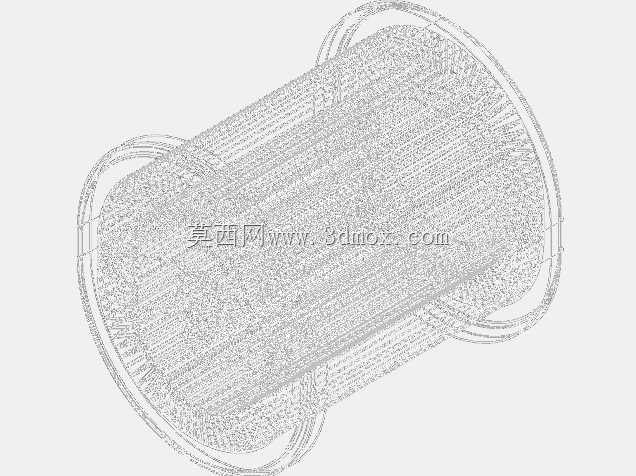

　　在实际结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是顶部中心安装柱的同轴度，要保证与滤材筒体的同轴度误差控制在合理范围内，避免安装后出现偏斜，导致密封胶圈局部压缩量不足；其次是上下金属端盖与滤材的粘接贴合面，要保证压合后滤材端面完全贴合端盖的粘接面，不能出现局部脱胶、缝隙，否则会出现过滤短路；另外顶部端盖的表面平整度也需要控制，避免因为端盖变形导致与机罩的配合间隙过大，外部未经过粗滤的空气直接进入滤芯外侧。这类过滤器的金属端盖采用冲压工艺成型，建模时需要预留合理的冲压拔模斜度与折弯圆角，避免出现应力集中的尖角结构，提升冲压成型的良品率，同时卷边结构的圆角要做圆滑过渡，避免滤材在长期振动工况下被金属锐边割破，导致过滤失效。
