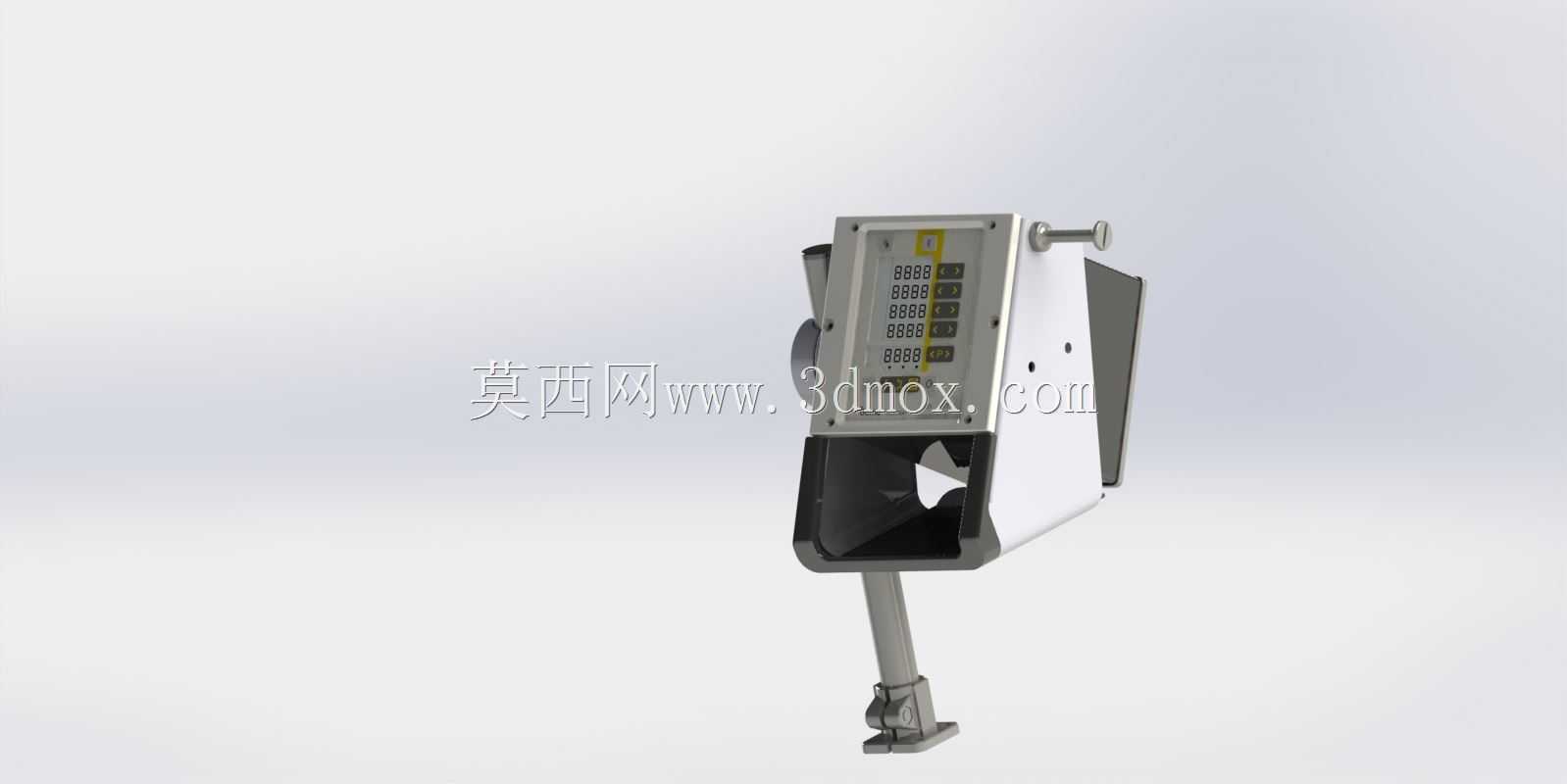

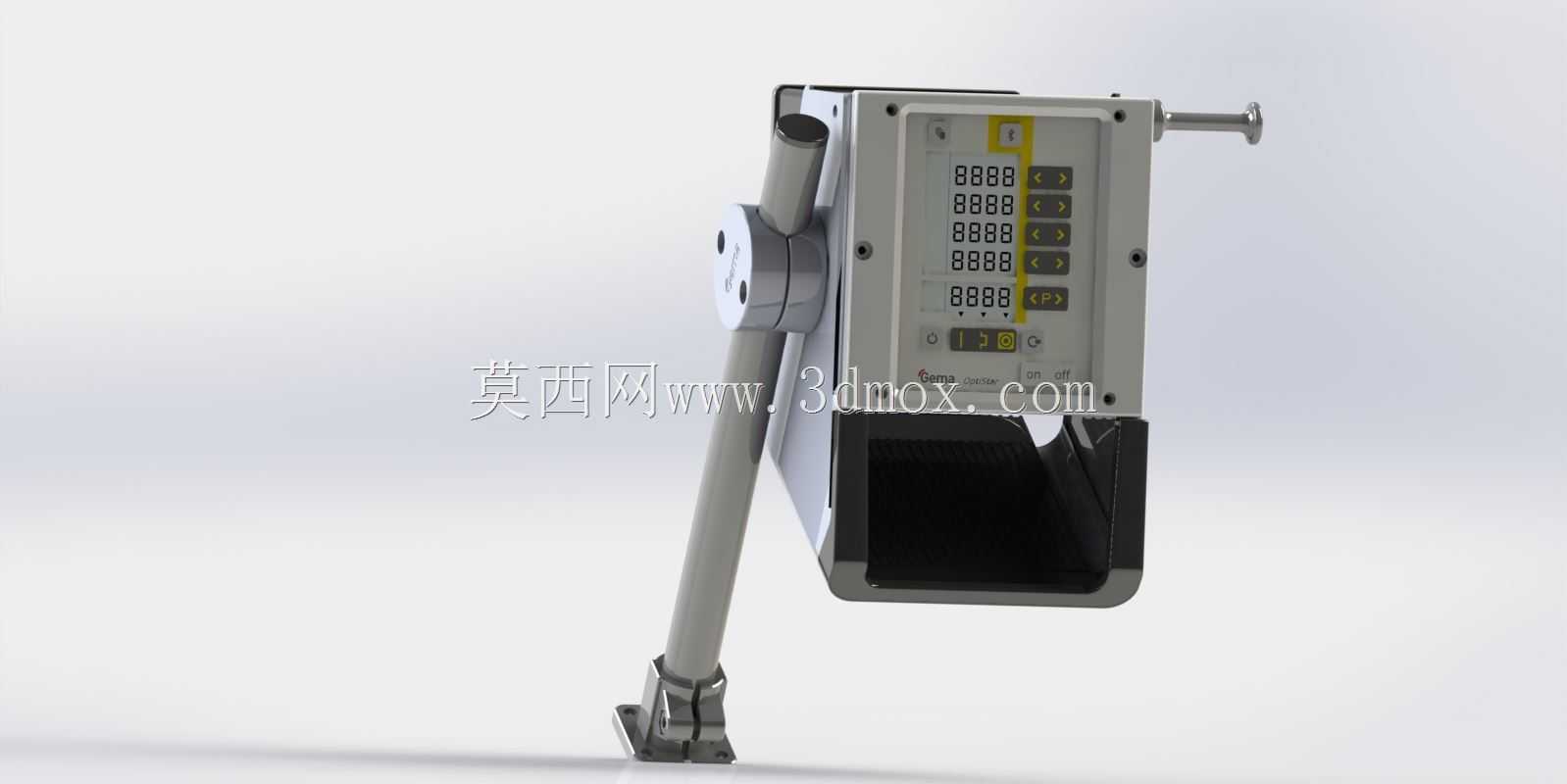

悬臂式工业喷涂设备控制操作终端

　　这款悬臂安装的控制操作终端，核心服务于粉末喷涂生产线的工位端参数调控需求，在五金件喷涂、型材表面处理、汽配零部件涂装这类连续作业场景中，操作人员无需走到主电控柜旁，在喷涂工位旁就能直接完成出粉量调节、静电参数设置、喷枪启停控制、作业模式切换等操作，大幅减少工位往返的无效动线，提升连续喷涂作业的效率。从实际使用场景来看，这类控制终端通常安装在喷粉房的出入口侧方，或是手动补喷工位的操作侧，悬臂结构的设计让操作人员可以根据自身站位、工件摆放位置灵活调整操作面板的角度与朝向，不管是站立操作还是俯身查看参数，都能找到舒适的观察视角，避免长期作业的操作疲劳。

　　设备的功能布局完全围绕喷涂作业的高频操作设计，面板区域设置多组独立的数码显示窗，每一组显示窗对应一路喷枪的参数反馈，可实时显示当前输出电压、出粉量数值、流化气压参数，每个显示窗旁配套对应的调节按键，操作人员可以单指完成参数微调，不需要进入多层菜单操作，适配喷涂作业时需要快速调整参数的工况——比如遇到工件边角位置需要加大静电电压、深腔位置需要调整出粉气压时，能在几秒内完成参数调整，不会因为操作繁琐导致工件喷涂质量不稳定。面板下方的功能按键区设置了模式切换、急停、复位等高频操作键，按键采用凸起式的工业按键设计，佩戴劳保手套也能准确触发，不会出现误触或者按动无反馈的问题。

　　从结构设计思路来看，这款控制终端采用密封式的壳体设计，壳体接缝处做了密封胶条处理，能够阻挡喷涂作业环境中的粉尘、漆雾进入壳体内部，避免粉尘堆积导致的按键失灵、电路板短路问题，适配喷涂车间多粉尘、有轻微腐蚀性气溶胶的作业环境。悬臂连接部位采用可锁紧的万向转动结构，连接轴处设置阻尼调节与锁紧旋钮，调整到合适角度后拧紧旋钮即可固定面板位置，不会因为设备运行的震动或者意外触碰导致面板移位。安装底座采用法兰式固定结构，可直接固定在喷粉房的钢结构立柱或者设备旁的安装支架上，安装时不需要对原有设备主体做大规模改动，适配现有喷涂生产线的升级改造需求。

　　安装边界方面，这款控制终端的壳体主体采用薄钢板折弯焊接成型，整体重量控制在合理区间，配套的悬臂管采用标准工业铝合金型材，单段悬臂长度可根据安装位置选择，常规安装时悬臂伸出长度在0.5米到1.2米区间内都能保证结构稳定性，不会出现悬臂下垂、晃动的问题。面板的操作面朝向可在水平方向320度范围内转动，垂直方向可在-15度到75度区间内俯仰调节，能够覆盖工位旁1.5米半径内的操作站位，不管是操作人员站在工位正面还是侧方调整参数，都能清晰看到面板上的数值显示。壳体后部设置了快插式的航空接头，所有控制线缆、供电线缆都通过航空接头与设备主体连接，后期维护时不需要拆解整个壳体的布线，直接拔下接头就能拆下操作面板进行检修更换，大幅缩短设备维护的停机时间。

　　从实际使用的细节设计来看，面板的显示窗采用高对比度的数码管，即使在喷粉房内光线较强的环境下，也能清晰看到数值显示，不会因为反光导致参数读取出错。壳体下部做了内凹的手持位设计，操作人员调整面板角度时可以直接托住壳体下部，不需要抓握面板表面的按键区域，避免调整角度时误触操作按键。整个设备的外部没有突出的尖锐棱角，所有边角都做了圆弧过渡处理，避免操作人员在工位旁走动时磕碰受伤，符合工业设备的安全设计要求。在喷涂生产线的日常运行中，这类终端作为操作人员与设备直接交互的核心部件，其结构可靠性、操作便捷性直接影响整条生产线的作业效率与喷涂质量，这款终端的设计完全围绕喷涂工位的实际操作需求展开，没有冗余的功能设计，每一处结构都对应实际作业中的具体痛点，不管是新线配套还是老线的操作端升级，都能很好地适配使用需求。
