带橡胶衬里273直径输送线头部滑轮

　　在散料输送、成件包装物转运的各类连续输送作业场景里，头部滑轮作为带式输送系统的核心改向与传动承载部件，直接决定了整条输送线的运行稳定性与皮带使用寿命。这款头部滑轮在设计阶段就充分考虑了现场工况的复杂需求，针对常规钢面滑轮容易出现的皮带打滑、接触面磨损过快、运行噪音大等常见工程问题做了针对性的结构优化。从结构设计逻辑来看，这款滑轮采用了辐条式支撑结构，区别于传统的实心辐板滚筒，辐条式设计在保证整体结构强度、满足径向承载要求的前提下，大幅降低了滑轮自身的转动惯量，既可以减少驱动端的启动扭矩负载，也能降低长期运行过程中的无用功损耗，对于长距离输送线或者频繁启停的输送工位来说，这种结构的能耗优势会体现得十分明显。

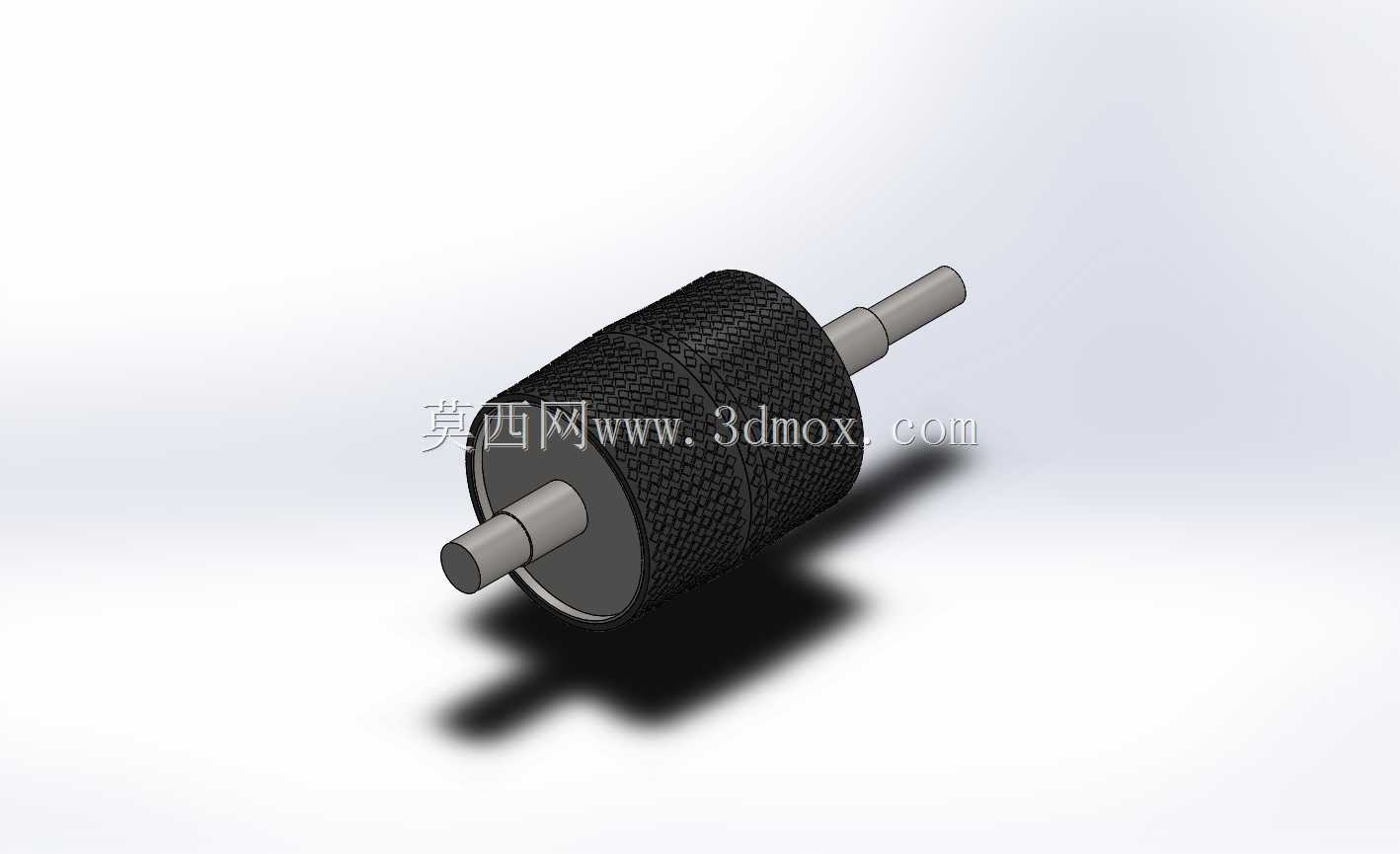

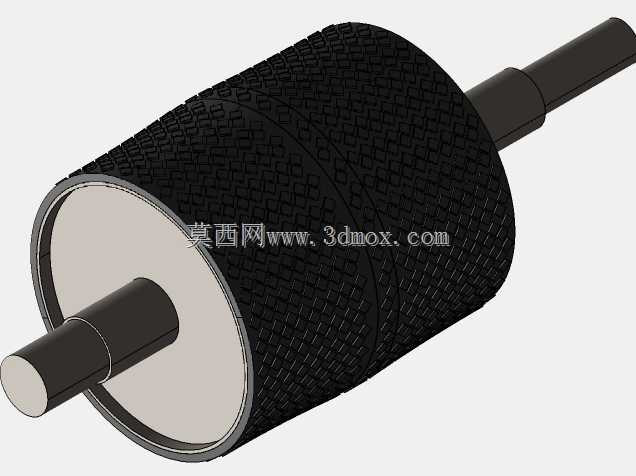

　　滑轮的主体承载框架采用上下平行的环形边梁设计，多根等距排布的辐条沿圆周方向均匀焊接固定在两侧边梁之间，每根辐条的安装位置都经过同轴度校核，确保滑轮整体做动平衡校验时的偏心量控制在工程允许的公差范围内，避免高速运行时出现径向跳动，进而导致皮带跑偏、轴承座异常受力损坏等连锁故障。接触面的橡胶衬里是这款滑轮的核心功能设计，10mm厚度的橡胶层通过热硫化工艺牢固附着在滑轮的外接触面上，橡胶材质本身具备合适的邵氏硬度，既能够提供足够的摩擦系数，增大滑轮与输送皮带之间的摩擦力，降低皮带打滑的概率，尤其是在输送潮湿粉料、带一定湿度的成件货物时，橡胶衬里的防滑效果比裸钢面滑轮提升十分显著；同时橡胶层还能起到缓冲吸震的作用，

　　吸收皮带运行过程中产生的小幅振动，降低运行噪音，也能避免硬质物料颗粒卡入皮带与滑轮接触面时对皮带背面造成的硬性划伤，延长输送皮带的更换周期。从安装边界尺寸来看，这款滑轮的有效接触宽度为325mm，适配宽度在300mm左右的输送皮带，安装时需要注意两侧轴承座的安装中心距要与滑轮的轴端长度匹配，预留出足够的轴向窜动间隙，同时要保证两侧安装面的平面度公差，避免滑轮安装后出现轴线倾斜，导致皮带运行时持续向单侧跑偏。滑轮的主体直径为273mm，这个直径尺寸是结合常用输送皮带的最小弯曲半径设计的，能够避免皮带在绕经滑轮时因为弯曲半径过小产生反复的弯折疲劳，延长皮带的芯层使用寿命。在实际选型应用时，需要结合输送线的输送能力、物料单重、

　　皮带运行速度来校核这款滑轮的承载能力，辐条的排布密度与边梁的壁厚已经能够满足常规轻型、中型输送线的负载要求，对于重载输送场景则需要额外核算辐条的抗弯强度与焊接位置的疲劳强度。这款滑轮的结构设计也充分考虑了后期维护的便利性，辐条之间的镂空结构不会积存输送过程中洒落的物料颗粒，日常巡检时可以很方便地清理附着在接触面的杂物，避免硬物卡滞造成的接触面损伤；橡胶衬里如果在长期使用后出现磨损超限的情况，也可以通过现场重新硫化衬胶的方式进行修复，不需要整体更换滑轮主体，降低了设备的后期维护成本。在三维建模过程中，这款滑轮的所有安装尺寸、配合公差都严格按照机械设计规范进行设定，辐条的排布角度、边梁的同轴度、衬胶层的厚度公差都做了明确的参数化定义，设计人员在进行输送线整体布局设计时，可以直接调用该模型进行装配干涉校验，提前预判安装过程中可能出现的尺寸冲突问题，减少现场安装调试时的整改工作量。需要注意的是，在装配时滑轮的轴线必须与输送皮带的纵向中心线保持垂直，否则即使滑轮本身的加工精度达标，也会在运行过程中出现皮带跑偏的问题，安装完成后需要进行空载试运转，观察皮带的运行轨迹，微调轴承座的位置直到皮带运行平稳，不出现跑偏、打滑、异常异响的情况，再加载进行正常的输送作业。
