壁挂式悬臂起重吊机结构设计

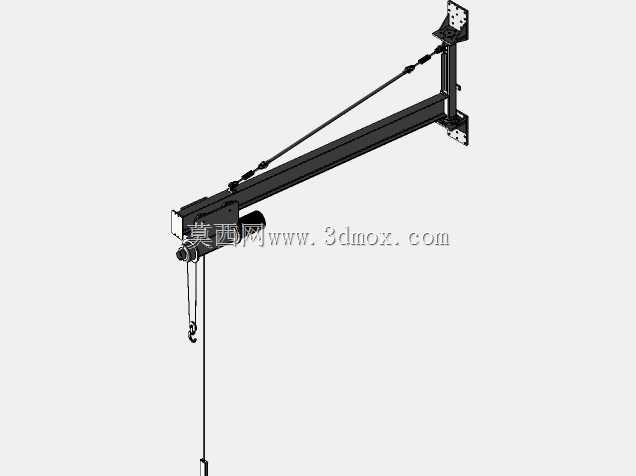

　　这类壁挂式悬臂起重吊机，常被布置在机加工车间的立柱侧方、装配工位旁的墙面结构上，也会在小型仓储区域、设备检修点位旁做定点吊装使用，覆盖半径内的工件转运、设备零部件拆装吊运、工位间短距离物料转移都能适配，相比落地式起重设备不占用地面作业空间，对于厂房面积有限、吊装点位固定且作业半径不大的场景适配性极强。从结构功能来看，整套设备依靠墙面安装座承载全部载荷，主悬臂采用箱型梁结构保证抗弯刚度，斜向拉杆分担悬臂端部的下挠力矩，端部配置的电动葫芦沿悬臂下翼缘轨道行走，配合吊钩实现垂直方向的起升与水平方向的点位移动，能覆盖悬臂回转范围内的所有作业区域，起升机构自带制动结构，可在任意起升高度锁止，避免吊物下坠，悬臂与墙面支座间配置回转支承结构，

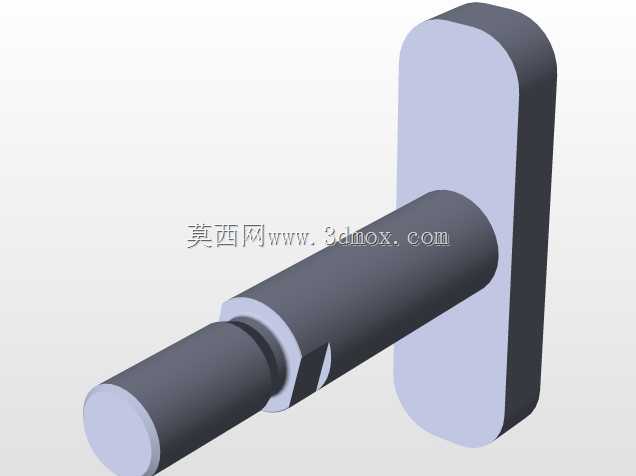

　　可实现水平方向的角度回转，作业时无需挪动被吊物的底部支撑，就能完成不同点位间的物料转移。设计这套结构时，首先要核算墙面安装点位的承载能力，安装座的膨胀螺栓或预埋焊接点位必须能承受额定起重量下的倾覆力矩与垂直拉压载荷，主悬臂的截面选型要结合最大作业半径、额定起重量做挠度校核，控制悬臂端部的下挠量在允许范围内，避免吊物运行时出现明显晃动；斜拉杆的铰接点位要避开电动葫芦的行走路径，两端铰接处采用自润滑轴承减少回转阻力，同时要预留检修间隙方便后期销轴磨损后的更换。安装边界上，墙面安装板的尺寸要匹配墙体的承重结构，若安装在钢结构厂房立柱上，需要配套对应规格的抱箍件，避免焊接损伤立柱母材；悬臂的安装高度要结合作业区域的最高吊物高度、

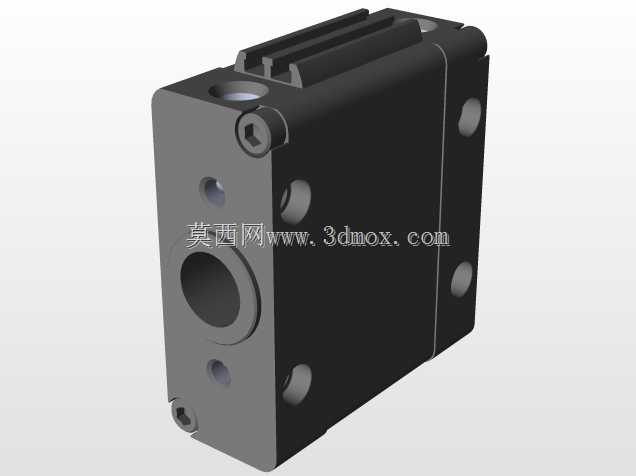

　　电动葫芦的自身高度、吊钩的最小安全距离综合确定，保证吊物起升到最高位置时，底部距离地面或作业台面有足够的安全间隙；悬臂的总长度要控制在作业覆盖半径的需求内，避免过长导致端部载荷超出结构承载限值，回转范围要提前确认周边是否有设备、管线干涉，必要时加装回转限位块，防止悬臂转动时碰撞周边设施。这套结构里配套的平风缸，主要用于悬臂回转过程中的阻尼缓冲，避免悬臂转动到极限位置时产生刚性碰撞，同时在有风的半开放作业场景下，能抵消侧向风力对悬臂的扰动，让吊装作业过程更平稳，减少吊物的摆动幅度。从结构细节来看，电动葫芦的供电线缆采用沿悬臂布置的拖链承载，避免线缆垂落干扰吊物运行，吊钩配置防脱棘爪，防止吊索具从吊钩内滑脱，

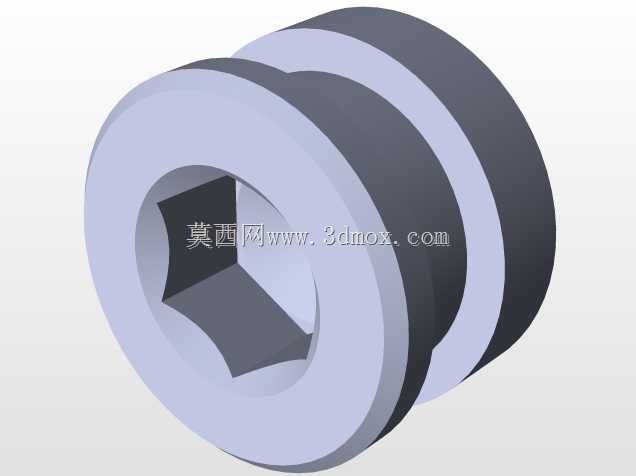

　　所有铰接转动点位都预留了润滑注油孔，方便日常维护时加注润滑脂，减少转动磨损。在实际选型应用时，要结合工位的最大吊重确定额定起升载荷，结合作业范围确定悬臂长度，同时确认安装墙体的结构强度是否满足承载要求，若墙体为砖混结构则需要额外做预埋承载梁，不能直接用膨胀螺栓固定安装座，避免使用过程中出现安装座脱落的安全隐患。
