长距离槽式螺旋输送设备结构设计

　　在散料连续输送的工程场景里，这类长槽式螺旋输送结构的应用覆盖范围极广，从粮食加工车间的粉料转运、建材生产线上的水泥生料输送，到化工行业的颗粒状原料水平移送，甚至是污水处理环节的半固态渣料输送，都能见到这类设备的身影。不同于带式输送易撒料、斗式提升仅能垂直输送的局限，这类封闭槽体搭配内置螺旋轴的结构，能在水平或小倾角布置的工况下，全程避免物料外泄，尤其适合输送易扬尘、有一定磨琢性的散状物料，输送过程中还能通过螺旋叶片的推送节奏，实现物料流量的稳定控制，不会出现带式输送常见的跑偏、打滑断料问题。

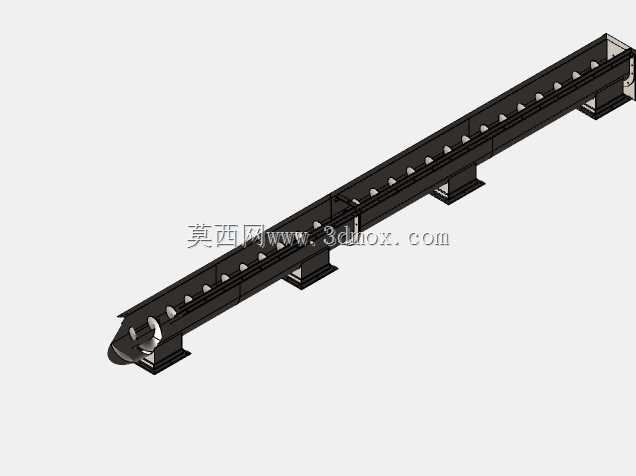

　　从结构设计的逻辑来看，整个设备的受力框架完全依托底部的分段式支撑机架，机架采用型钢焊接成型，每段支撑腿的间距经过载荷校核，避免长槽体在满料工况下出现中部下挠变形——毕竟这类长距离输送设备的槽体本身是物料承载的主体，一旦槽体变形，内置螺旋轴的同轴度就会被破坏，轻则出现叶片刮蹭槽体内壁的异响，重则导致螺旋轴卡滞、驱动端过载损坏。槽体采用分段法兰拼接的设计思路，每段槽体的端面都加工有定位止口，现场安装时不需要复杂的调校工装，只要对齐止口锁紧连接螺栓，就能保证整段槽体的直线度，既方便长途运输时拆分装车，也能根据现场的输送距离灵活增减槽段，适配不同厂房的布局需求。

　　槽体顶部设置的分段式盖板，一方面是为了封闭输送空间减少粉尘外溢，另一方面也预留了多个观察与检修开口，日常巡检时可以快速查看槽内物料的填充状态、螺旋叶片的磨损情况，不需要整段拆除盖板。槽体侧壁沿长度方向均匀布置的吊挂轴承座，是长距离螺旋输送的核心受力支撑点，设计时特意将吊挂轴承的外形做了流线型处理，减少物料推送过程中在轴承位置的堆积堵料，每个吊挂轴承的安装位置都预留了调整余量，安装时可以微调轴承的中心高度，补偿多段螺旋轴拼接时的同轴度误差，避免螺旋轴运转时出现径向跳动。

　　设备的进料端设置了扩大的受料口，能匹配上游料斗、溜槽的落料位置，受料口内部做了导料斜面，让落下的物料直接进入螺旋叶片的推送区间，不会在进料端出现物料堆积闷车的问题；出料端则采用下开口式卸料结构，开口尺寸经过流量计算，匹配螺旋轴的额定输送量，避免卸料口过小导致物料在槽尾积压。驱动端的连接采用刚性联轴器搭配止推轴承的结构，因为螺旋推送物料时会产生轴向反力，止推轴承能完全承受这部分轴向载荷，不会把轴向力传递到驱动电机的输出轴上，延长驱动部件的使用寿命。

　　从安装边界的角度来说，这类设备的安装基础只需要在每个支撑腿的位置预留预埋钢板或者膨胀螺栓固定点即可，不需要做整体式的混凝土基础，对厂房地面的载荷要求较低；设备的整体宽度控制在常规输送通道的尺寸范围内，安装时两侧预留不小于600mm的检修空间就能满足日常维护需求，槽体顶部距离厂房障碍物的净空只要满足盖板开启的高度即可，不会占用过多的厂房竖向空间。设计时还特意将螺旋叶片的螺距做了渐变处理，进料段的螺距略小于输送段，能让物料在进料端快速填充并建立稳定的推送流，输送段采用等螺距设计保证物料匀速前移，靠近出料端的位置螺距略微放大，避免物料在出料端挤压结拱，对于有一定含水率的粘性物料，这种螺距渐变的设计能大幅降低堵料的概率。

　　另外，槽体底部的支撑机架上预留了多个固定孔位，既可以将设备直接固定在地面做固定工位输送，也能加装脚轮组件做成可移动的输送单元，适配临时散料转运的工况。螺旋轴与槽体两端的端盖之间采用组合式密封结构，内置填料密封加外置防尘圈，既能防止槽内的细粉料从轴端缝隙溢出，也能阻挡外界的灰尘、水汽进入端盖内部的轴承腔，避免轴承过早磨损失效。在实际选型应用时，只需要根据输送物料的磨琢性调整螺旋叶片的材质——比如输送粮食类软质物料可以采用普通碳钢叶片，输送矿粉、水泥这类磨琢性强的物料则可以在叶片边缘堆焊耐磨层，或者采用耐磨合金钢制作叶片，就能大幅延长设备的易损件更换周期。
