UCT210带座轴承张紧调节安装座结构

项目分类:通用五金配件 发布时间:2021-12-04 ID:425981
  • UCT210带座轴承张紧调节安装座结构
  • UCT210带座轴承张紧调节安装座结构
  • UCT210带座轴承张紧调节安装座结构

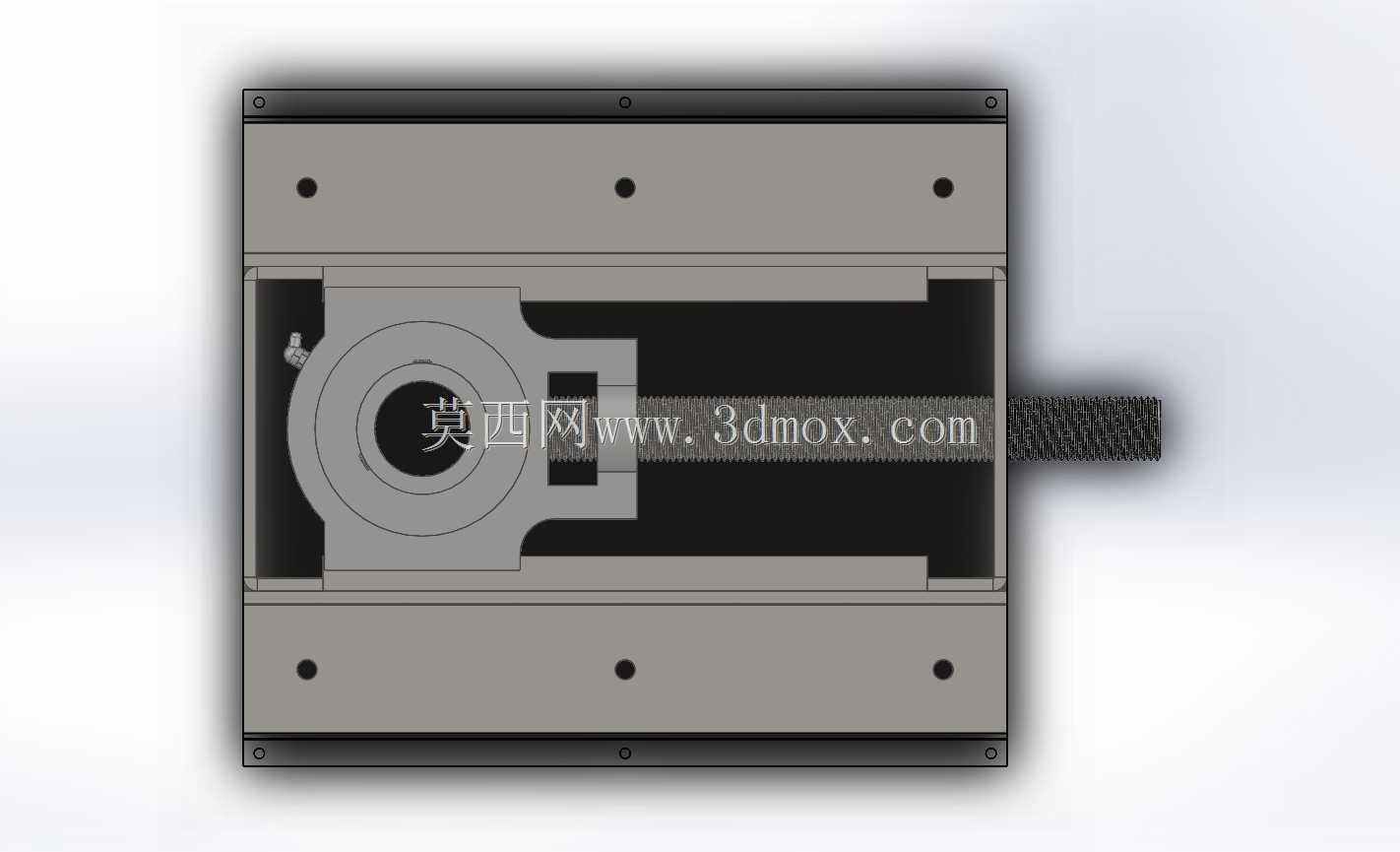

  这款张紧架核心适配UCT210系列外球面带座轴承,是带式输送、链传动系统里用来补偿传动件磨损、维持张紧力的核心安装构件,在轻工包装线、食品输送设备、小型物料转运线的从动端安装场景里十分常见,很多现场运维人员在调整皮带、链条垂度时,都会优先选用这类滑块式张紧结构,相比偏心张紧轮、螺杆顶紧的简易结构,它的调节行程更长,承载冗余量更足,能适配长期连续运转的工况需求。从结构设计逻辑来看,整个张紧架采用上下对称的双导轨槽式布局,轴承安装座嵌在两侧平行的导向槽内,可沿槽体方向做直线滑动,槽体两端预留了足够的调节余量,不会出现调节到极限位置后轴承座脱出导向的问题。架体上下安装板各设置了三个等距排布的安装孔,孔位间距匹配常规型材机架的安装孔系,

  现场安装时不需要额外做打孔改制,直接用标准螺栓就能把整个张紧架固定在设备机架的预设位置,安装边界的容错率较高,即使机架焊接时存在小幅的孔位偏差,也能通过张紧架自身的调节余量补偿安装误差。轴承安装位的内孔尺寸完全适配UCT210带座轴承的外径公差,座体上预留了轴承锁紧的定位缺口,安装时不需要额外加工定位台阶,把轴承嵌入座体后,依靠轴承自带的锁紧装置就能完成轴向固定,不会出现运转过程中轴承在座体内窜动的问题。导向槽的截面做了倒角处理,滑动过程中不会出现卡滞、刮擦轴承座外壁的问题,槽体的宽度公差控制在滑动配合的合理区间,既保证调节时的顺畅度,又能避免轴承座在槽内出现过大的径向间隙,防止传动过程中产生额外的振动。

  架体的伸出端预留了张紧调节螺杆的安装位,现场调节时只需要旋转调节螺杆就能带动轴承座沿导向槽滑动,调整到合适张紧力后,拧紧座体两侧的锁紧螺栓就能完成固定,整个调节过程不需要拆卸传动件,单人就能完成运维调整,大幅降低了现场的维护工时。在实际应用场景里,这类张紧架通常安装在皮带输送机的从动辊两端,或者链传动设备的从动链轮轴端,当皮带、链条经过长期运转出现拉伸变长、垂度超标的情况时,不需要裁剪传动件或者更换备件,只需要调整张紧架的位置就能重新恢复合适的张紧力,延长传动件的使用寿命。相比固定安装的轴承座,这种滑块式张紧结构的适配性更强,同一规格的张紧架可以适配一定范围内不同中心距的传动布局,设计人员在做设备方案时,

  不需要精确计算传动件的拉伸补偿量,只要预留出张紧架的安装空间,就能覆盖后续运维的调节需求。整个架体的结构做了等强度优化,上下安装板的厚度和导向槽的侧壁厚度经过受力校核,在承受210系列轴承对应的额定径向载荷时,不会出现结构变形,安装孔的位置避开了应力集中区域,长期承受交变载荷也不会出现孔位开裂的问题。导向槽的端部设置了限位挡边,即使调节时操作失误,也不会把轴承座整个滑出架体,避免现场出现设备故障甚至安全隐患。从建模细节来看,所有安装孔都做了沉头处理,螺栓安装后头部不会突出架体表面,不会和运转的传动件产生刮擦,架体的所有棱边都做了圆角钝化处理,安装和运维过程中不会划伤操作人员,也不会因为应力集中导致架体在受冲击时出现崩裂。在做三维选型时,设计人员可以直接调用这个模型,把它装配到设备的机架模型中,核对安装孔位和调节行程是否匹配设计需求,不需要从零开始绘制张紧架结构,能大幅缩短结构设计的周期,同时也能避免自行建模时出现的公差配合错误,减少后续加工和安装环节的问题。
